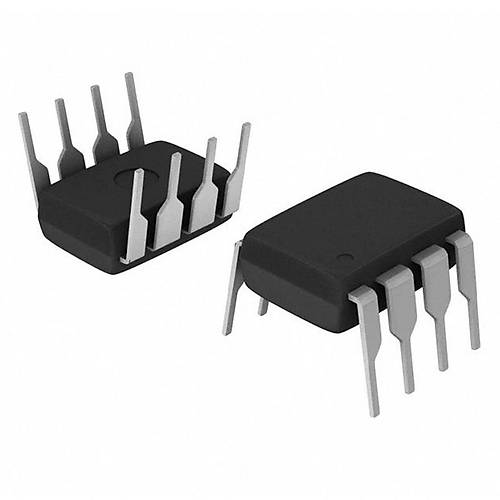

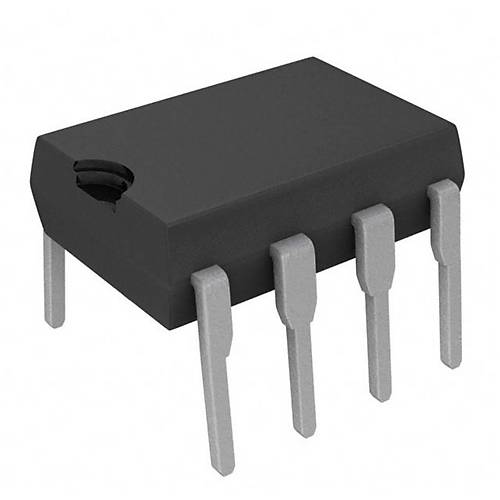

HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi, yüksek hızlı, çift kanallı bir optik izolasyon komponentidir. DIP-8 paketinde sunulan bu entegre, yüksek CMR (Ortak Mod Reddetme) özelliği ve 1 Mbit/s'ye kadar veri hızı kapasitesi ile endüstriyel haberleşme sistemleri için ideal bir çözüm sunar.
Tek pakette iki bağımsız optokuplör kanalı barındıran bu entegre, her kanalında AlGaAs LED verici ve fototransistör alıcı kombinasyonu içerir. Yüksek CMR değeri (10 kV/μs) ile gürültülü endüstriyel ortamlarda dahi güvenilir veri iletimi sağlar, darbeli gürültülere karşı yüksek bağışıklık gösterir.
Endüstriyel kontrol sistemleri, PLC arayüzleri ve veri iletim hatları için ideal olan HCPL4503, optokuplör entegreleri arasında önemli bir yere sahiptir. Voltaj ürün yelpazesinde bulunan bu komponent, elektriksel izolasyon gerektiren projelerde güvenilir ve ekonomik bir çözüm sunar.
Teknik Özellikler
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-8
- Kanal Sayısı: 2 kanal
- İzolasyon Gerilimi: 2.500 VRMS (1 dakika)
- Çıkış Tipi: Transistör çıkışlı (open collector)
- Veri Hızı: 1 Mbit/s'ye kadar
- Akım Transfer Oranı (CTR): Min. %20 (If=16mA, VCE=10V)
- Ortak Mod Reddetme Oranı (CMR): 10 kV/μs
- Giriş (LED) Maksimum Akımı: 25 mA
- Giriş (LED) İleri Voltajı: Tipik 1.4V (IF=10mA)
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 30V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Maksimum 0.4V (IF=16mA, IC=1.6mA)
- Propagasyon Gecikmesi: Tipik 2 μs
- Yükselme/Düşme Zamanı: Tipik 1.5 μs
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: AlGaAs (Alüminyum Galyum Arsenit)
- Pin Dizilimi: 1-Anot1, 2-Katot1, 3-NC, 4-Katot2, 5-Anot2, 6-NC, 7-Kollektör2, 8-Emiter2/Kollektör1/Emiter1
Kullanım Alanları
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC giriş/çıkış izolasyonu
- Dijital sinyal iletim hatları
- Röle kontrol devreleri
- Makine kontrol sistemleri
- Fabrika otomasyon arayüzleri
Veri İletişimi
- RS-232/RS-485 arayüzleri
- Düşük hızlı seri veri izolasyonu
- Endüstriyel haberleşme ağları
- I/O portları izolasyonu
- Çift yönlü haberleşme hatları
Güç Elektroniği
- Güç kaynağı kontrol devreleri
- Motor sürücü izolasyonu
- Anahtarlamalı güç sistemleri
- Alarm ve güvenlik sistemleri
- Güç seviyesi izleme devreleri
Sensör Arayüzleri
- Endüstriyel sensör veri hatları
- Dijital sensör arayüzleri
- Sıcaklık ve basınç sensörleri
- Limit anahtar izolasyonu
- Pozisyon algılama sistemleri
Avantajlar ve Özellikler
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in sağladığı avantajlar ve çözümler.
- Çift Kanal: Tek pakette iki bağımsız optokuplör ile alan tasarrufu
- Yüksek CMR: 10 kV/μs ortak mod reddetme oranı ile gürültü bağışıklığı
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışma kapasitesi
- Open Collector Çıkış: Esnek ara yüz tasarımı imkanı
- Uygun Hız: 1 Mbit/s'ye kadar veri iletim kapasitesi
- Düşük Güç Tüketimi: LED başına tipik 5-15 mA akım gereksinimi
- Yüksek İzolasyon: 2.500 VRMS izolasyon gerilimi
- Endüstriyel Standart: Yaygın kullanılan DIP-8 paketi
- Ekonomik Çözüm: İki kanalı tek pakette sunarak maliyet avantajı
- Güvenilir Performans: AlGaAs LED teknolojisi ile uzun ömürlü çalışma
Devre Tasarım Bilgileri
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8'in doğru kullanımı hakkında bilgiler.
İpucu: Çıkış pinlerine her zaman uygun pull-up dirençleri bağlayın, genellikle 1-10K değerleri idealdir.
Optokuplör devre tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Sınırlama: Her LED için ayrı akım sınırlayıcı direnç kullanın
- Akım Sınırlama Formülü: R = (Vcc - Vf) / If (Vf=1.4V tipik)
- Pull-up Dirençleri: Open collector çıkışlara uygun değerde pull-up dirençleri bağlayın
- İzolasyon Bariyeri: PCB tasarımında giriş ve çıkış devreleri arasında izolasyon mesafesi bırakın
- Gürültü Bastırma: Giriş ve çıkış devrelerine bypass kapasitörleri ekleyin
- Transistör Ortak Çıkış: Pin 8, her iki kanalın emiterleri ve birinci kanalın kollektörü için ortaktır
- Toprak İzolasyonu: Giriş ve çıkış devrelerinin topraklarını ayrı tutun
- LED Güç Tüketimi: Sürekli yüksek akımda çalıştırmak yerine, gerektiğinde pulse modülasyonu kullanın
Uygulama devresi örnekleri:
- Seri Veri İzolasyonu: TX ve RX hatları için iki kanalın kullanımı
- Dijital I/O İzolasyonu: İki farklı dijital sinyalin tek pakette izolasyonu
- PLC Arayüzü: PLC giriş/çıkışlarının sahadan izolasyonu
- Sensör İzolasyonu: Dijital sensör verilerinin izole edilmesi
Montaj ve Uygulama İpuçları
HCPL4503 Transistör Çıkışlı Optokuplör Entegresi Dip-8 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Soket Kullanımı: Test ve prototip için DIP-8 soket kullanımı önerilir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- ESD Koruması: Elektrostatik deşarj önlemleri alarak montaj yapın
- İzolasyon Bariyeri: PCB tasarımında giriş ve çıkış pinleri arasında yeterli izolasyon mesafesi bırakın
Sorun Giderme
- Çalışmayan Kanal: LED bağlantıları ve akım sınırlayıcı dirençleri kontrol edin
- Düşük Sinyal Seviyesi: Pull-up direnci değerini düşürün veya LED akımını artırın
- Sinyal Bozulması: Bypass kapasitörleri ekleyin ve hat uzunluklarını azaltın
- Yavaş Anahtarlama: Kapasitif yükü azaltın ve daha düşük değerli pull-up dirençleri kullanın
- Çapraz Konuşma: İki kanal arasındaki sinyal yollarını PCB'de yeterince ayırın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
HCPL4503'ün pin konfigürasyonu nasıldır?
1-Anot1, 2-Katot1, 3-NC, 4-Katot2, 5-Anot2, 6-NC, 7-Kollektör2, 8-Emiter2/Kollektör1/Emiter1 şeklindedir. Pin 8 çoklu bağlantıya sahiptir.
HCPL4503'ün maksimum veri hızı nedir?
1 Mbit/s'ye kadar veri iletimi sağlayabilir. Bu hız, tipik endüstriyel haberleşme protokolleri için yeterlidir.
Open collector çıkışlı optokuplör nasıl kullanılır?
Çıkış pinlerine pull-up direnci bağlanmalıdır. LED aktif olduğunda transistör iletime geçer ve çıkış LOW seviyesine düşer.
Ortak Mod Reddetme Oranı (CMR) ne anlama gelir?
Optokuplörün giriş-çıkış arasındaki hızlı gerilim değişimlerine dayanıklılığını gösterir. 10 kV/μs değeri, yüksek gürültü bağışıklığı sağlar.
HCPL4503 ile HCPL2503 arasındaki fark nedir?
HCPL4503 daha düşük hızlı (1Mbit/s) ama daha ekonomiktir. HCPL2503 daha yüksek hız (10Mbit/s) sunar ve daha gelişmiş uygulamalar için tasarlanmıştır.
İki kanalın ortak emiter/kollektör pini nasıl kullanılır?
Pin 8, her iki kanalın emiterleri ve kanal 1'in kollektörü için ortaktır. Genellikle GND'ye bağlanır ve pull-up dirençleri kollektör pinlerine eklenir.
HCPL4503 için önerilen LED akımı nedir?
Tipik uygulamalarda 10-16 mA arası LED akımı önerilir. Bu değer, güvenilir tetikleme ve makul güç tüketimi arasında iyi bir dengedir.
PCB tasarımında izolasyon mesafesi ne kadar olmalı?
2500V izolasyon için minimum 3mm mesafe önerilir. Yüksek gerilim veya kritik uygulamalar için daha fazla mesafe veya ek izolasyon önlemleri alınmalıdır.
