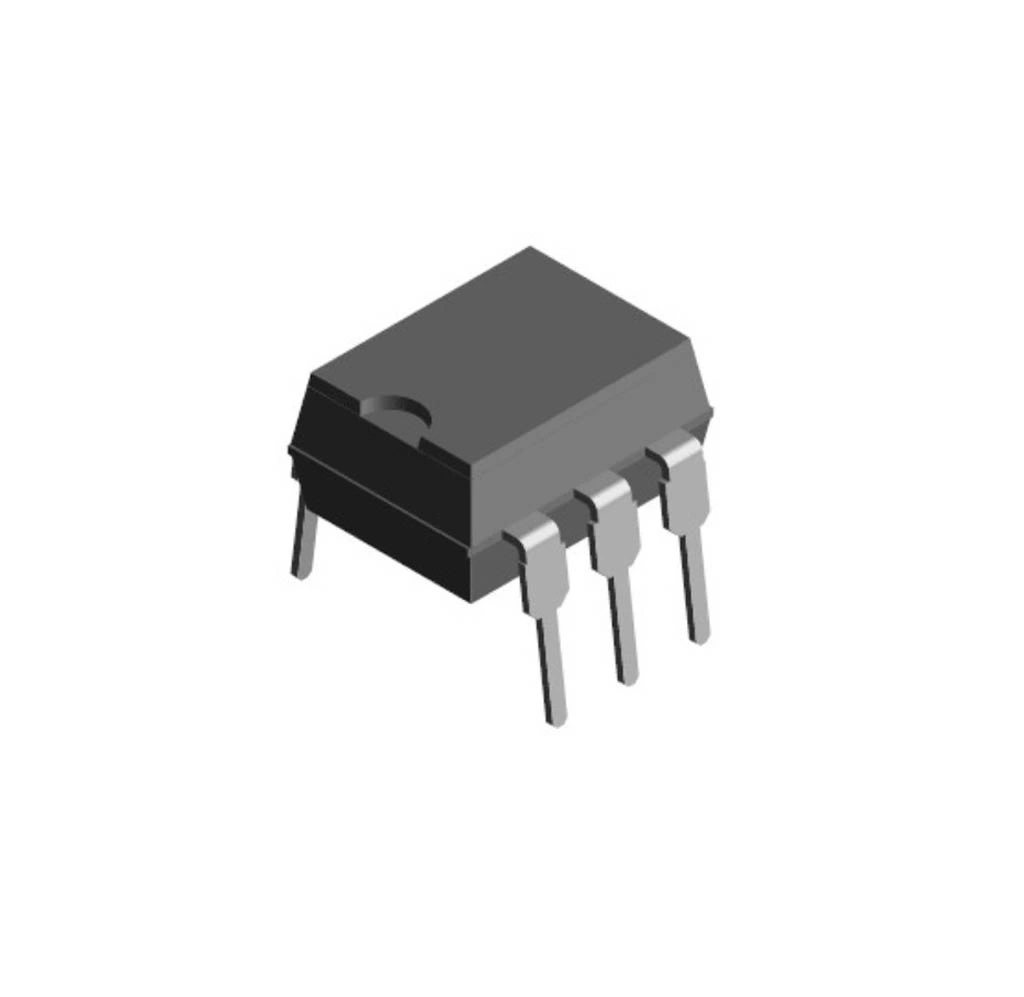

H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6
H11A1 Transistör Çıkışlı Optokuplör Entegresi, devreler arasında galvanik izolasyon sağlayan, standart DIP-6 paketinde sunulan tek kanallı bir optik izolatördür. İçerisinde bir kızılötesi LED verici ve bir fototransistör alıcı barındıran bu entegre, giriş ile çıkış arasında yüksek izolasyon sağlarken, verimli sinyal aktarımı gerçekleştirir.
Yaygın olarak endüstriyel kontrol sistemleri, haberleşme devreleri ve güç elektroniği uygulamalarında kullanılan bu entegre, %20 minimum Akım Transfer Oranı (CTR) ile güvenilir çalışma sağlar. Yüksek izolasyon gerilimi sayesinde, yüksek voltaj farkı bulunan devreler arasında güvenli sinyal iletimi mümkün olur.
Endüstri standardı pin dizilimi ile kolay entegrasyon sağlayan H11A1, optokuplör entegreleri arasında en yaygın kullanılan modellerden biridir. Voltaj ürün yelpazesindeki bu komponent, gürültülü ortamlarda ve yüksek voltaj izolasyonu gerektiren uygulamalarda güvenilir bir çözüm sunar.
Teknik Özellikler
H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6 (PDIP-6)
- Kanal Sayısı: 1 kanal
- İzolasyon Gerilimi: 7.500 VRMS (1 dakika)
- Akım Transfer Oranı (CTR): Min. %20 (If=10mA, VCE=10V)
- Giriş (LED) Maksimum Akımı: 60 mA
- Giriş (LED) İleri Voltajı: Tipik 1.2V (IF=10mA)
- Giriş (LED) Ters Voltajı: 3V
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 30V
- Çıkış (Transistör) Emiter-Kollektör Voltajı: 7V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Maksimum 0.4V (IF=10mA, IC=2mA)
- Yükselme Zamanı: Tipik 2µs
- Düşme Zamanı: Tipik 2µs
- Kapasitans (Giriş-Çıkış): 0.5 pF tipik
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs Kızılötesi LED
- Dedektör Türü: NPN Silikon Fototransistör
- Pin Dizilimi: 1-Anot, 2-Katot, 4-Emiter, 5-Kollektör, 3/6-NC
Kullanım Alanları
H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC giriş/çıkış izolasyonu
- Sensör arayüzleri
- Motor sürücü kontrol izolasyonu
- Endüstriyel röle sürme devreleri
- Fabrika otomasyon sistemleri
Güç Elektroniği
- SMPS (Anahtarlamalı Güç Kaynağı) kontrol devreleri
- Güç inverter kontrol sistemleri
- Triyak ve IGBT tetikleme izolasyonu
- Solar inverter sistemleri
- UPS kontrol devreleri
Haberleşme Sistemleri
- RS-232/RS-485 arayüzleri
- Dijital sinyal izolasyonu
- Veri hattı izolasyonu
- Telekomünikasyon ekipmanları
- Ağ donanımları
Genel Elektronik
- Gürültülü ortamlarda sinyal izolasyonu
- Toprak döngüsü izolasyonu
- Seviye dönüştürücü devreler
- Darbe izolasyonu
- Dijital giriş koruma devreleri
Avantajlar ve Özellikler
H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 7.500 VRMS izolasyon gerilimi ile güvenli elektriksel ayrım
- Endüstri Standardı: Yaygın kullanılan DIP-6 paketi ve standart pin dizilimi
- Güvenilir Performans: %20 minimum CTR ile tutarlı sinyal aktarımı
- Kolay Montaj: DIP-6 paketi ile breadboard ve delikli PCB'lerde kullanım kolaylığı
- Gürültü Bağışıklığı: Optik izolasyon sayesinde elektriksel gürültüden etkilenmeme
- Hızlı Anahtarlama: 2µs tipik yükselme ve düşme zamanları
- Geniş Sıcaklık Aralığı: -55°C ile +100°C arası çalışma imkanı
- Düşük Kapasitans: 0.5 pF giriş-çıkış kapasitansı ile yüksek frekanslarda iyi performans
- Ekonomik Çözüm: Uygun maliyetle yüksek izolasyon performansı
- Geniş Uyumluluk: Birçok uygulama için yeterli elektriksel özellikleri
Devre Tasarım Bilgileri
H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın doğru kullanımı hakkında bilgiler.
İpucu: Yüksek hızlı uygulamalarda, fototransistörün base-emitter arasına direnç bağlayarak anahtarlama süresini azaltabilirsiniz.
Optokuplör devre tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Sınırlama: LED anot-katot arası için akım sınırlayıcı direnç kullanın
- Akım Sınırlama Formülü: R = (Vcc - Vf) / If (Vf=1.2V tipik)
- Kollektör Direnci: Fototransistör kollektörüne uygun değerde pull-up direnci bağlayın
- Tipik LED Akımı: Genel uygulamalarda 5-20mA arası LED akımı yeterlidir
- Anahtarlama Hızı Optimizasyonu: Base-emitter arası 10K-47K direnç kullanarak anahtarlama hızını artırın
- PCB Yerleşimi: Giriş ve çıkış pinleri arasında yeterli izolasyon mesafesi bırakın
- Bypass Kapasitörleri: Gürültülü ortamlarda besleme hatlarına bypass kapasitörleri ekleyin
- CTR Değişkenliği: Tasarımda minimum CTR değerine göre hesaplama yapın
Uygulama devresi örnekleri:
- Dijital İzolasyon: Mikrodenetleyici çıkışı ile LED sürme, kollektöre pull-up direnci ile dijital giriş okuma
- AC Sinyal İzolasyonu: LED'e seri akım sınırlayıcı ve koruma diyotu ile AC sinyal izolasyonu
- Güç MOSFET Tetikleme: Optokuplör çıkışıyla MOSFET gate sürme ve izolasyon
- Seviye Dönüştürme: Farklı voltaj seviyelerindeki devreler arasında sinyal dönüştürme
Montaj ve Uygulama İpuçları
H11A1 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- Soket Kullanımı: Prototip uygulamalarda DIP-6 soket kullanarak kolay değiştirme imkanı sağlayın
- ESD Koruması: Montaj sırasında elektrostatik deşarj önlemleri alın
- İzolasyon Mesafesi: PCB tasarımında giriş ve çıkış arasında yeterli mesafe (creepage) bırakın
Sorun Giderme
- Sinyal İletilmiyor: LED bağlantısını ve polaritesini kontrol edin
- Düşük Çıkış Seviyesi: LED akımını artırın veya kollektör direncini azaltın
- Anahtarlama Sorunları: Base-emitter direnci ekleyin veya değerini optimize edin
- Gürültülü Sinyal: Besleme hatlarına bypass kapasitörleri ekleyin
- Sıcaklık Etkileri: Sıcaklık değişimlerinin CTR'yi etkileyebileceğini göz önünde bulundurun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
H11A1 ve 4N25 arasındaki fark nedir?
Her iki ürün de DIP-6 paketli transistör çıkışlı optokuplörlerdir, ancak H11A1 daha yüksek izolasyon voltajı (7500V) sunarken 4N25 ise genellikle daha yüksek CTR değerine sahiptir.
H11A1 için LED akımını nasıl hesaplamalıyım?
R = (Vcc - 1.2V) / If formülüyle hesaplanır. Örneğin, 5V besleme için 10mA LED akımı istiyorsanız, R = (5V - 1.2V) / 10mA = 380 ohm olmalıdır.
H11A1 hangi frekanslarda çalışabilir?
Standart konfigürasyonda yaklaşık 250 kHz'e kadar çalışabilir. Base-emitter direnci ve optimize edilmiş devre ile daha yüksek frekanslar elde edilebilir.
Minimum %20 CTR değeri ne anlama gelir?
10mA giriş akımında, çıkış transistöründen en az 2mA akım geçebileceğini gösterir. Yani giriş akımının en az %20'si kadar çıkış akımı elde edilir.
H11A1 optokuplörün yüksek izolasyon gerilimi neden önemlidir?
Yüksek voltaj farkı olan devreler arasında güvenli izolasyon sağlar. Özellikle şebeke bağlantılı sistemler ve endüstriyel uygulamalarda güvenlik açısından kritiktir.
Optokuplörün anahtarlama hızını artırmak için ne yapabilirim?
Transistörün base-emitter arasına 10K-47K direnç bağlayabilir, düşük değerli pull-up direnci kullanabilir ve LED akımını optimize edebilirsiniz.
H11A1 için ideal çalışma akımı nedir?
Tipik uygulamalarda 5-20mA arası LED akımı idealdir. Daha yüksek akımlar daha yüksek CTR sağlar ancak LED ömrünü azaltabilir.
PCB tasarımında giriş ve çıkış pinleri arasında ne kadar mesafe bırakmalıyım?
Yüksek voltaj izolasyonu için en az 8mm izolasyon mesafesi (creepage) önerilir. Kritik uygulamalarda daha fazla mesafe veya ek izolasyon önlemleri alınmalıdır.
