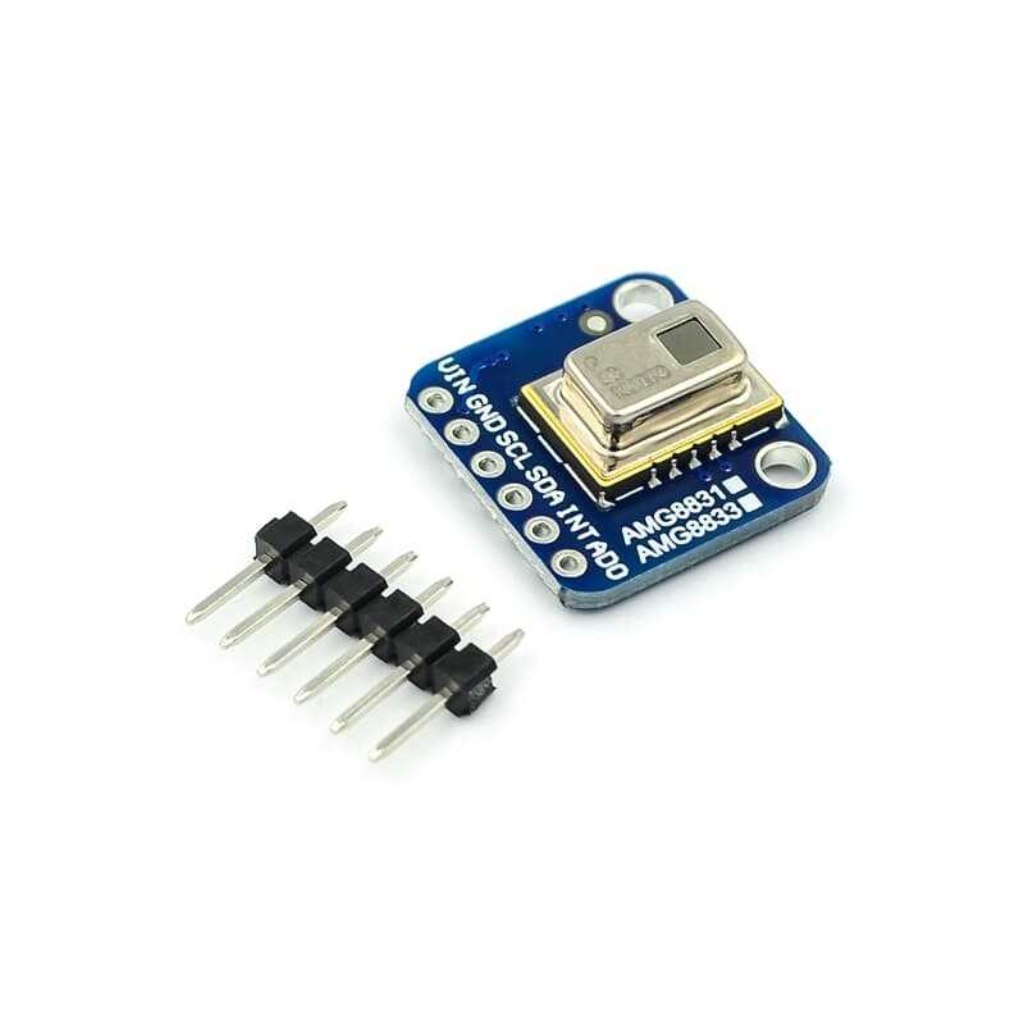

GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal
GY-AMG8833, 8x8 piksel çözünürlükte kızılötesi termal görüntüleme sağlayan gelişmiş bir sensör modülüdür. Panasonic AMG8833 sensörü ile donatılmış orijinal üründür.
I2C haberleşme protokolü kullanan bu sensör, -40°C ile +80°C arasında sıcaklık ölçümü yapabilir. Temassız sıcaklık algılama ve termal görüntüleme uygulamaları için idealdir.
Düşük güç tüketimi ve yüksek hassasiyeti ile Arduino ve diğer mikrodenetleyici platformlarında kolayca kullanılabilir. Endüstriyel ve hobi projelerinde güvenilir performans sağlar.
Teknik Özellikler
GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Sensör: Panasonic AMG8833
- Piksel Dizisi: 8x8 (64 piksel)
- Görüş Açısı: 60° (yatay ve dikey)
- Ölçüm Aralığı: -40°C ~ +80°C
- Hassasiyet: ±2.5°C
- Çözünürlük: 0.25°C
- Algılama Mesafesi: 7 metre (maksimum)
- Haberleşme: I2C (400kHz maksimum)
- I2C Adresi: 0x68 veya 0x69 (seçilebilir)
- Çalışma Gerilimi: 3.3V - 5V DC
- Çalışma Akımı: 4.5mA (normal mod)
- Uyku Modu Akımı: 0.2mA
- Güncelleme Hızı: 10Hz veya 1Hz
- Dahili Termistör: Ortam sıcaklığı ölçümü
- Interrupt Çıkışı: Sıcaklık eşik alarmı
- Boyutlar: 25mm x 25mm x 5mm
- Pin Sayısı: 6 pin
- Çalışma Sıcaklığı: -20°C ~ +80°C
- Nem Aralığı: %5 - %95 RH
- Dalga Boyu: 8μm - 13μm
- Gürültü: 0.05°C (RMS)
- Koruma: ESD korumalı
Kullanım Alanları
GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal'in kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güvenlik ve İzleme
- İnsan varlığı algılama
- Gece görüş sistemleri
- Güvenlik kameraları
- Hareket algılama
- Kalabalık sayma sistemleri
Endüstriyel Uygulamalar
- Makine sıcaklık izleme
- Elektrik pano kontrolü
- Motor aşırı ısınma tespiti
- Üretim hattı kalite kontrolü
- Yangın erken uyarı sistemleri
Sağlık ve Medikal
- Temassız ateş ölçümü
- Vücut sıcaklık haritası
- Tıbbi görüntüleme
- Hasta takip sistemleri
- Termal tedavi izleme
Avantajlar ve Özellikler
GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal'in sağladığı avantajlar ve çözümler.
- 8x8 Piksel Dizisi: 64 noktalı termal görüntü oluşturma
- Geniş Ölçüm Aralığı: -40°C ile +80°C arası algılama
- Yüksek Hassasiyet: ±2.5°C doğruluk ile güvenilir ölçüm
- I2C Haberleşme: Basit 2 kablolu bağlantı
- Düşük Güç Tüketimi: 4.5mA ile pil dostu
- Hızlı Güncelleme: 10Hz yenileme hızı
- Interrupt Özelliği: Sıcaklık alarm çıkışı
- Geniş Görüş Açısı: 60° ile geniş alan tarama
- Dahili Termistör: Ortam sıcaklığı kompanzasyonu
- Orijinal Ürün: Panasonic kalitesi ve güvenilirliği
Bağlantı ve Kurulum
GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal'in doğru bağlantısı ve kurulumu hakkında bilgiler.
İpucu: I2C pull-up dirençleri modülde mevcuttur. Arduino ile kullanımda Wire kütüphanesini kullanın.
Bağlantı için gerekli malzemeler ve dikkat edilmesi gerekenler:
- Arduino veya uyumlu mikrodenetleyici
- Jumper kablolar
- Breadboard (opsiyonel)
- 5V veya 3.3V güç kaynağı
- LCD ekran (görüntüleme için)
- SD kart modülü (veri kayıt için)
Modül pin bağlantıları:
- VIN: Güç girişi (3.3V-5V)
- GND: Toprak bağlantısı
- SCL: I2C clock hattı
- SDA: I2C data hattı
- INT: Interrupt çıkışı
- AD0: Adres seçim pini
Sorun Giderme ve İpuçları
GY-AMG8833 Kızılötesi Termal Görüntüleyici Sensör Modülü - Orijinal kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- I2C İletişim Hatası: Pull-up dirençleri ve kabloları kontrol edin
- Yanlış Sıcaklık Okuması: Kalibrasyon yapın, ortam sıcaklığını kontrol edin
- Düşük Çözünürlük: Sensör ile nesne arasındaki mesafeyi ayarlayın
- Görüntü Bulanık: Sensör yüzeyini temizleyin, sabit tutun
- Güç Sorunu: Yeterli akım sağlayan güç kaynağı kullanın
Verimli Kullanım İpuçları
- Sensörü doğrudan güneş ışığından koruyun
- Yansıtıcı yüzeylerden kaçının
- Ortam sıcaklığı kompanzasyonu kullanın
- Veri interpolasyonu ile çözünürlüğü artırın
- Düzenli kalibrasyon yapın
- EMI gürültüsünden uzak tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve sensörler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
AMG8833 sensörü ne işe yarar?
8x8 piksel termal görüntü oluşturur. Temassız sıcaklık ölçümü ve ısı haritası çıkarır.
Maksimum algılama mesafesi nedir?
7 metre mesafeye kadar algılama yapabilir. İnsan varlığı için 5 metre idealdir.
Arduino ile nasıl kullanılır?
I2C bağlantısı ile kullanılır. Wire kütüphanesi ve AMG8833 kütüphaneleri mevcuttur.
Görüntü çözünürlüğü artırılabilir mi?
Yazılımsal interpolasyon ile 32x32 veya 64x64 piksele çıkarılabilir.
Güç tüketimi ne kadardır?
Normal modda 4.5mA, uyku modunda 0.2mA akım çeker. Düşük güç tüketimlidir.
Hangi sıcaklık aralığını ölçer?
-40°C ile +80°C arasını ölçer. ±2.5°C hassasiyetle çalışır.
I2C adresi değiştirilebilir mi?
Evet, AD0 pini ile 0x68 veya 0x69 adresleri seçilebilir.
Cam arkasından ölçüm yapabilir mi?
Hayır, normal cam kızılötesi ışınları geçirmez. Özel IR geçirgen cam gerekir.
