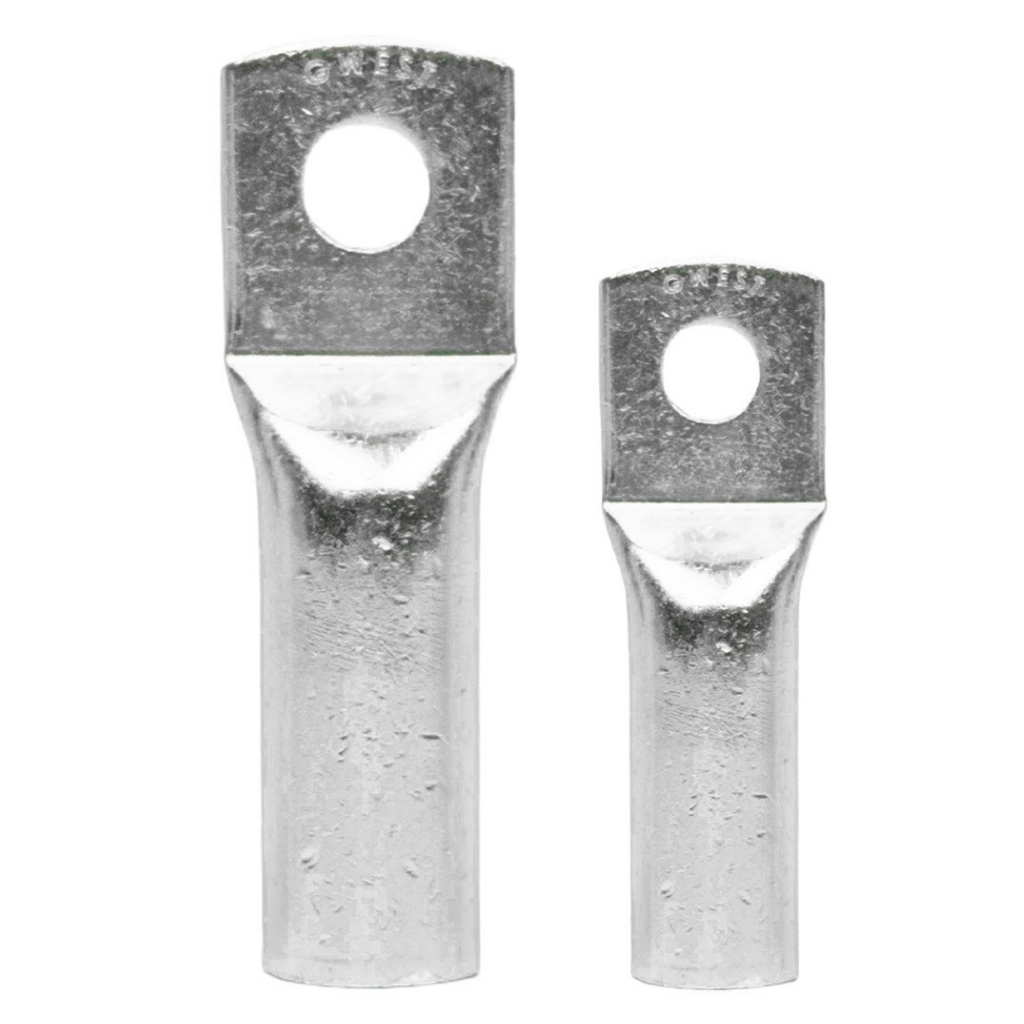

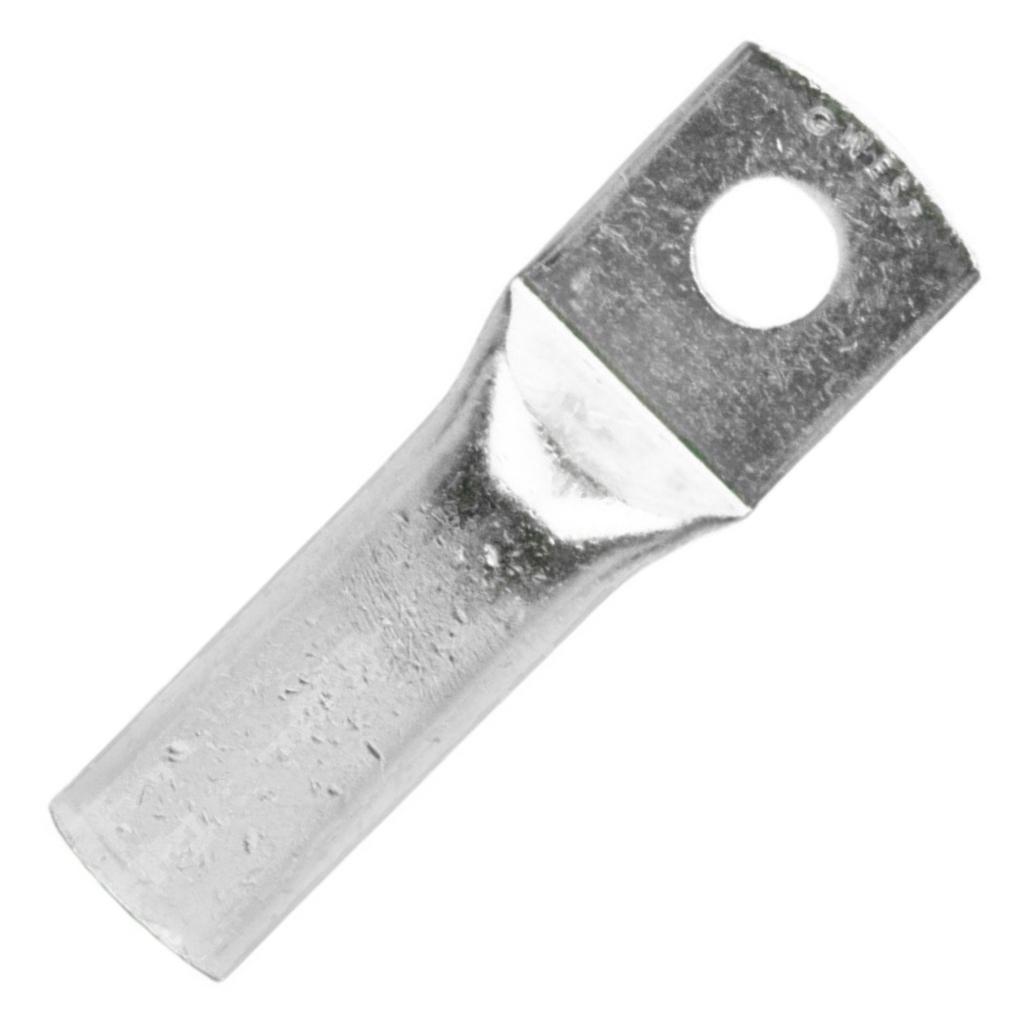

Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10, yüksek akım gerektiren endüstriyel elektrik tesisatları için tasarlanmış profesyonel kalitede bakır kablo pabucudur.
25 adetlik ekonomik paket halinde sunulan bu ürün, büyük ölçekli projeler ve ağır hizmet uygulamaları için ideal çözüm sunar.
DIN 46235 standardına uygun üretilen bu kablo pabucu, 120 mm² kesitli kablolar için optimize edilmiş olup, 10 mm çapında bağlantı deliğine sahiptir. Yüksek iletkenlik sağlayan elektrolitik bakır yapısı ve kalaylı yüzeyi ile korozyona karşı üstün direnç gösterir.
Güç dağıtım sistemleri, trafo bağlantıları ve endüstriyel uygulamalarda tercih edilen bu kablo ucu, hidrolik sıkma pensesi ile güvenli montaj imkanı sunar ve yüksek akım taşıma kapasitesi ile uzun ömürlü, güvenilir elektriksel bağlantılar oluşturur.

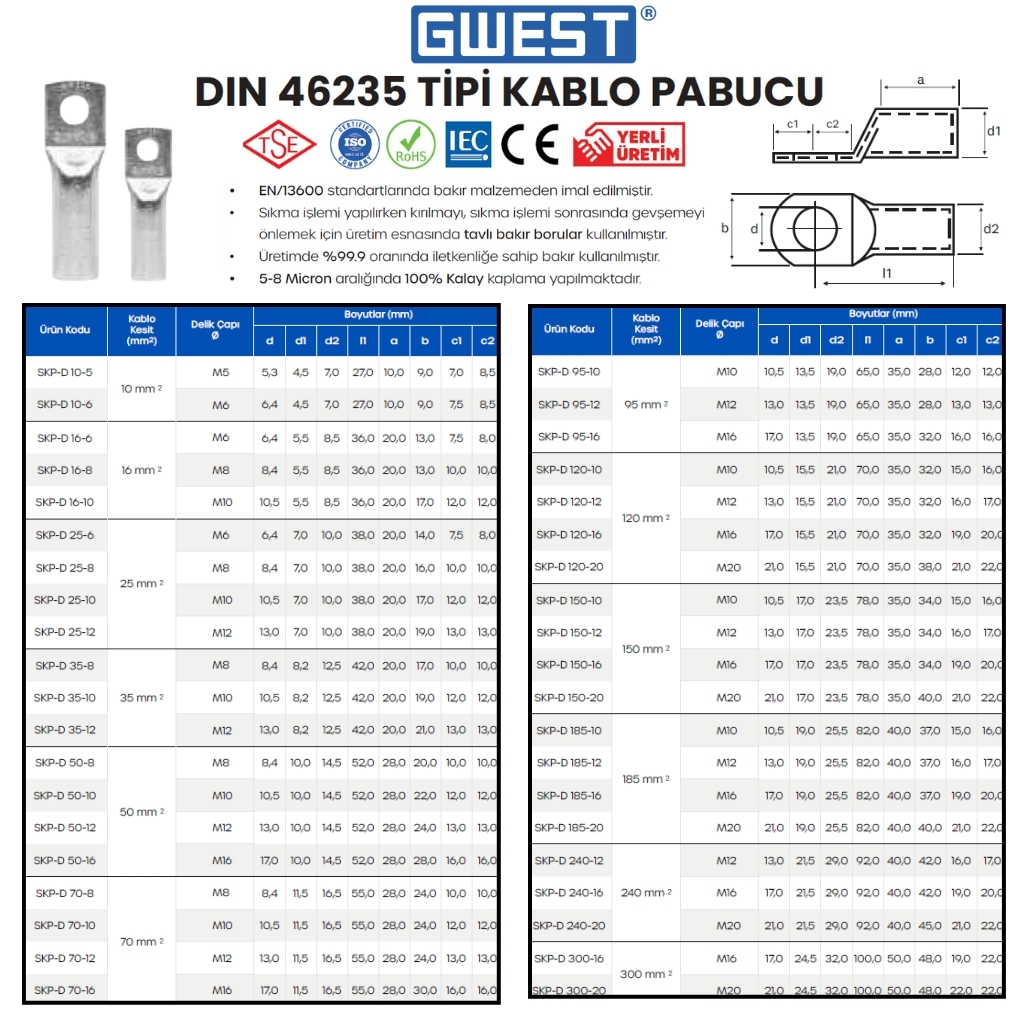

Teknik Özellikler
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Gwest
- Standart: DIN 46235
- Model: SKP-D 120-10
- Kablo Kesiti: 120 mm²
- Delik Çapı: 10 mm
- Paket Miktarı: 25 adet
- Malzeme: Elektrolitik bakır
- Yüzey Kaplaması: Kalay
- Çalışma Sıcaklığı: -40°C ile +120°C arası
- Akım Taşıma Kapasitesi: 280 A (ortam koşullarına bağlı)
- Sıkma Metodu: Hidrolik sıkma (pres)
- Uzunluk: Yaklaşık 52.5 mm
- Genişlik: Yaklaşık 24.5 mm
- Uyumluluk: Çok telli bakır kablolar
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet ürününün kullanılabileceği çeşitli alanlar.
Ağır Endüstriyel Uygulamalar
- Ana dağıtım panoları
- Büyük motor bağlantıları
- Güç dağıtım merkezleri
- Endüstriyel makineler
- Fabrika tesisatları
Enerji Sistemleri
- Trafo bağlantıları
- Jeneratör terminalleri
- Güç santralleri
- UPS sistemleri
- Enerji nakil hatları
Özel Uygulamalar
- Denizcilik elektrik sistemleri
- Raylı sistem güç bağlantıları
- Madencilik ekipmanları
- Büyük ölçekli solar sistemler
- Ağır iş makineleri
Avantajlar ve Özellikler
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet ürününün sağladığı avantajlar ve öne çıkan özellikleri.
- Yüksek İletkenlik: Elektrolitik bakır yapısı ile minimum enerji kaybı
- Büyük Akım Kapasitesi: 280A'e kadar güvenli akım taşıma
- Korozyon Direnci: Kalaylı yüzey ile uzun ömürlü performans
- Standart Uyumluluğu: DIN 46235 standardına tam uygunluk
- Ekonomik Paket: 25 adetlik paket ile proje maliyetlerinde avantaj
- Geniş Bağlantı Deliği: 10 mm çapı ile M10 cıvatalara uyumluluk
- Geniş Sıcaklık Aralığı: -40°C ile +120°C arasında güvenli çalışma
- Hassas Üretim: Tutarlı kalite ve boyutsal hassasiyet
- Çevre Dostu: RoHS direktiflerine uygun üretim
- Güvenilir Bağlantı: Titreşim ve ısıl genleşmeye dayanıklı tasarım
Montaj ve Kullanım İpuçları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet ürününün doğru montajı için öneriler.
İpucu: Sıkma işlemi öncesi kablo damarlarını düzgün dağıtın.
Montaj için gerekli ekipmanlar:
- Hidrolik kablo pabucu sıkma pensi
- Kablo soyma aleti
- Kablo kesici
- Tel fırça (oksit temizliği için)
- Tork anahtarı (bağlantı için)

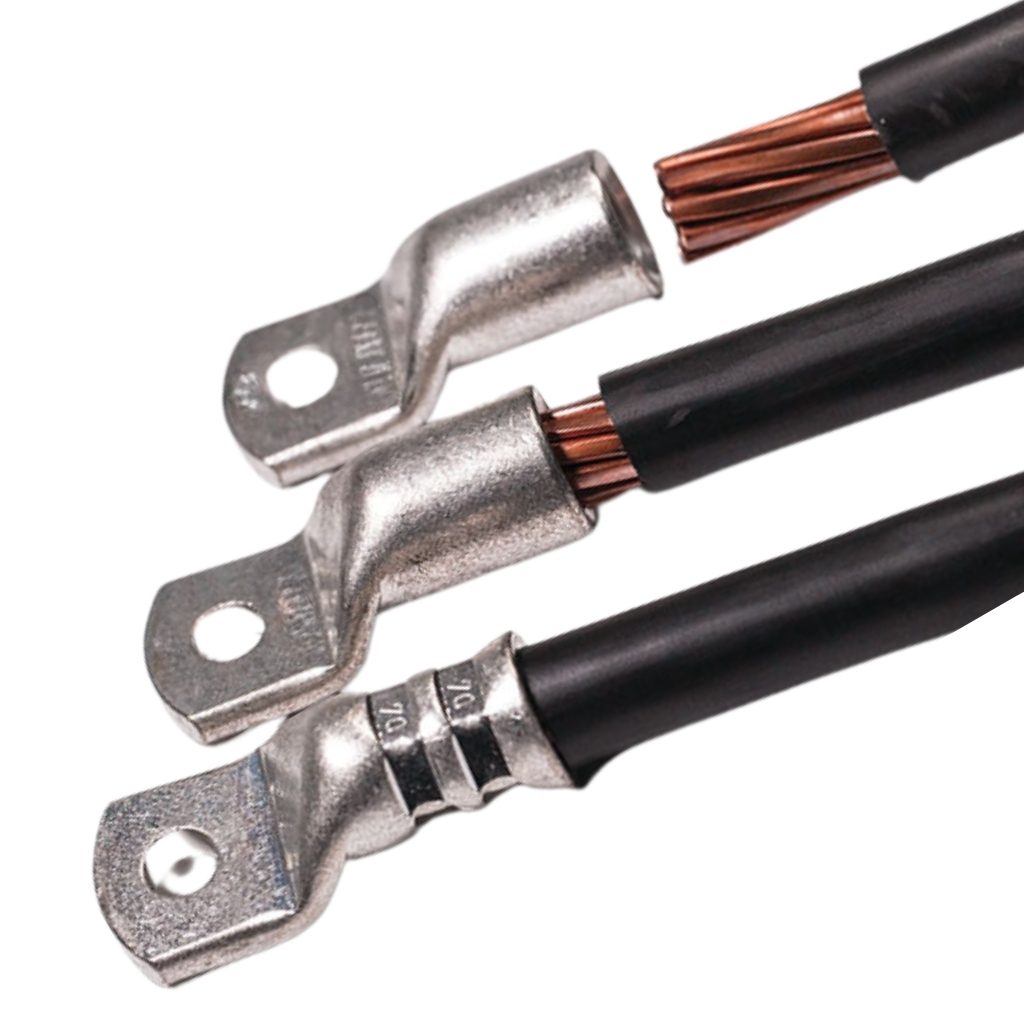

Montaj adımları:
- Hazırlık: Kablo ucunu uygun uzunlukta soyun (yaklaşık 30 mm)
- Temizlik: Soyulmuş kablo tellerini oksitlerden arındırın
- Yerleştirme: Kabloyu pabuç içine tam olarak yerleştirin
- Sıkma: Hidrolik pens ile pabucu sıkın
- Kontrol: Sıkma kalitesini ve bağlantı sağlamlığını kontrol edin
Sorun Giderme ve İpuçları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 120-10 25 Adet kullanırken karşılaşabileceğiniz sorunlar ve çözümleri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Sıkma: Hidrolik presin yeterli basınç ürettiğinden emin olun
- Aşırı Isınma: Bağlantı noktalarını termal kamera ile kontrol edin
- Kablo Hasarı: Kablo kesitine uygun pabuç kullandığınızdan emin olun
- Korozyon: Nemli ortamlarda ek izolasyon veya koruyucu kaplama uygulayın
- Gevşeme: Bağlantı cıvatalarını uygun tork değerinde sıkın
Verimli Kullanım İpuçları
- Büyük kesitli kablolarda çift sıkma yapın
- Bağlantı noktalarını periyodik olarak termal kontrol edin
- Dış ortam uygulamalarında ısı ile daralan makaron kullanın
- Yüksek titreşimli ortamlarda kendinden kilitli somun tercih edin
- Bağlantı cıvatalarını anti-oksidan pasta ile koruyun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, endüstriyel elektrik malzemeleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Orijinal Ürün: Gwest marka orijinal ürün garantisi
- Kalite Güvencesi: DIN standartlarına uygun üretim
- Hızlı Teslimat: Stoktan aynı gün kargo imkanı
- Teknik Destek: Uzman ekibimizden uygulama desteği
- Geniş Ürün Yelpazesi: Tüm kesit ve tiplerde kablo pabuçları
- Uygun Fiyat: Rekabetçi fiyatlarla kaliteli ürünler
Ürün Hakkında Sıkça Sorulan Sorular
SKP-D 120-10 kablo pabucu hangi kablo kesiti için uygundur?
120 mm² kesitli çok telli bakır kablolar için tasarlanmıştır. Farklı kesitlerde kullanılması bağlantı kalitesini düşürür.
Bu kablo pabucu için hangi sıkma aleti gereklidir?
120 mm² kesitli kablolar için hidrolik sıkma pensi gereklidir. Manuel pensler bu kesit için yeterli değildir.
10 mm delik çapı hangi cıvata boyutu için uygundur?
M10 cıvata için idealdir. Yüksek akım taşıyan bağlantılarda güvenli ve sağlam montaj sağlar.
Bu pabuç ne kadar akım taşıyabilir?
Yaklaşık 280A akım taşıma kapasitesine sahiptir. Ortam sıcaklığı ve havalandırma koşullarına göre değişebilir.
Kablo pabucu montajında dikkat edilmesi gereken en önemli nokta nedir?
Doğru hidrolik basınç uygulanması ve kablonun pabuç içine tam yerleştirilmesi en kritik noktalardır.
Bu pabuçlar alüminyum kablolar ile kullanılabilir mi?
Hayır, bu pabuçlar bakır kablolar için tasarlanmıştır. Alüminyum kablolar için özel AL veya bimetalik pabuçlar kullanılmalıdır.
Bağlantı cıvataları için önerilen sıkma torku nedir?
M10 cıvatalar için genellikle 30-35 Nm tork değeri önerilir. Üretici talimatlarına göre değişebilir.
Pabuç montajı sonrası nasıl test edilmelidir?
Fiziksel çekme testi ve düşük dirençli ohmmetre ile elektriksel iletkenlik kontrolü yapılmalıdır.
