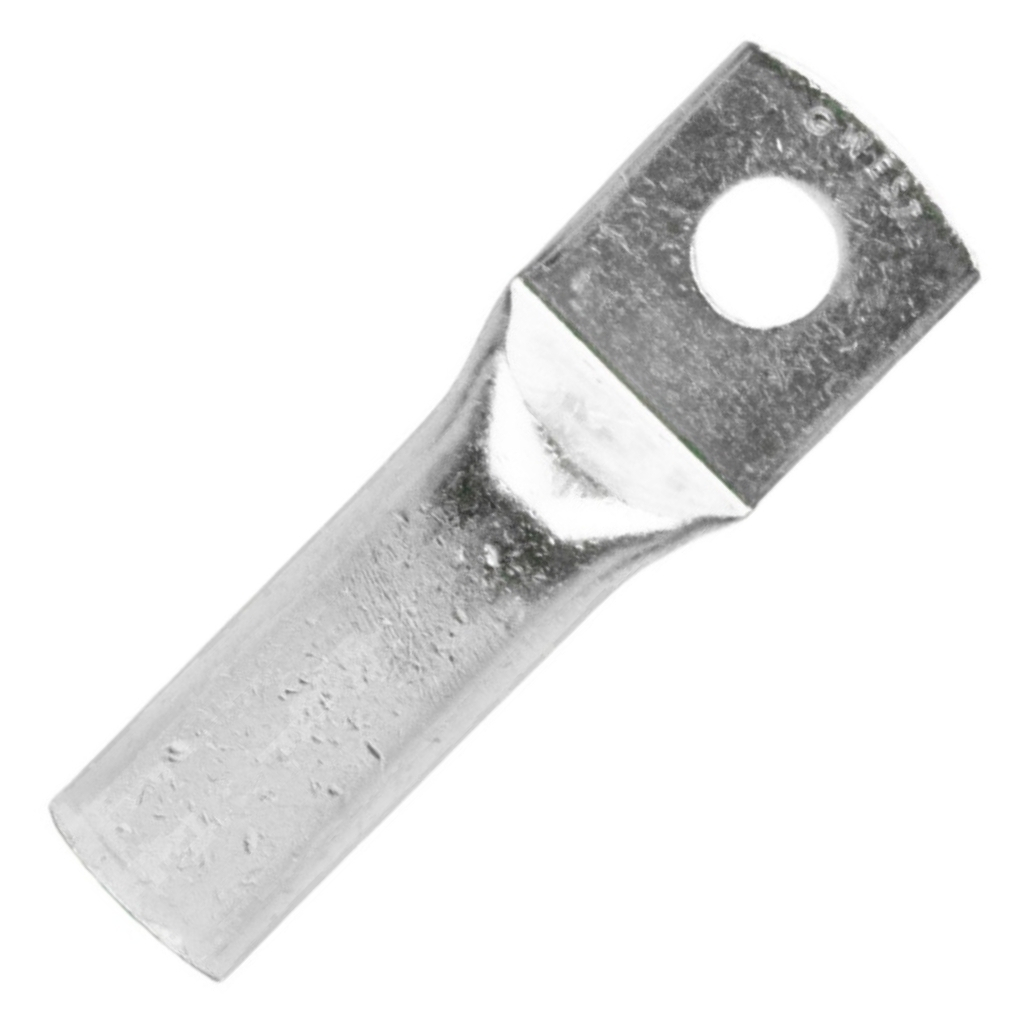

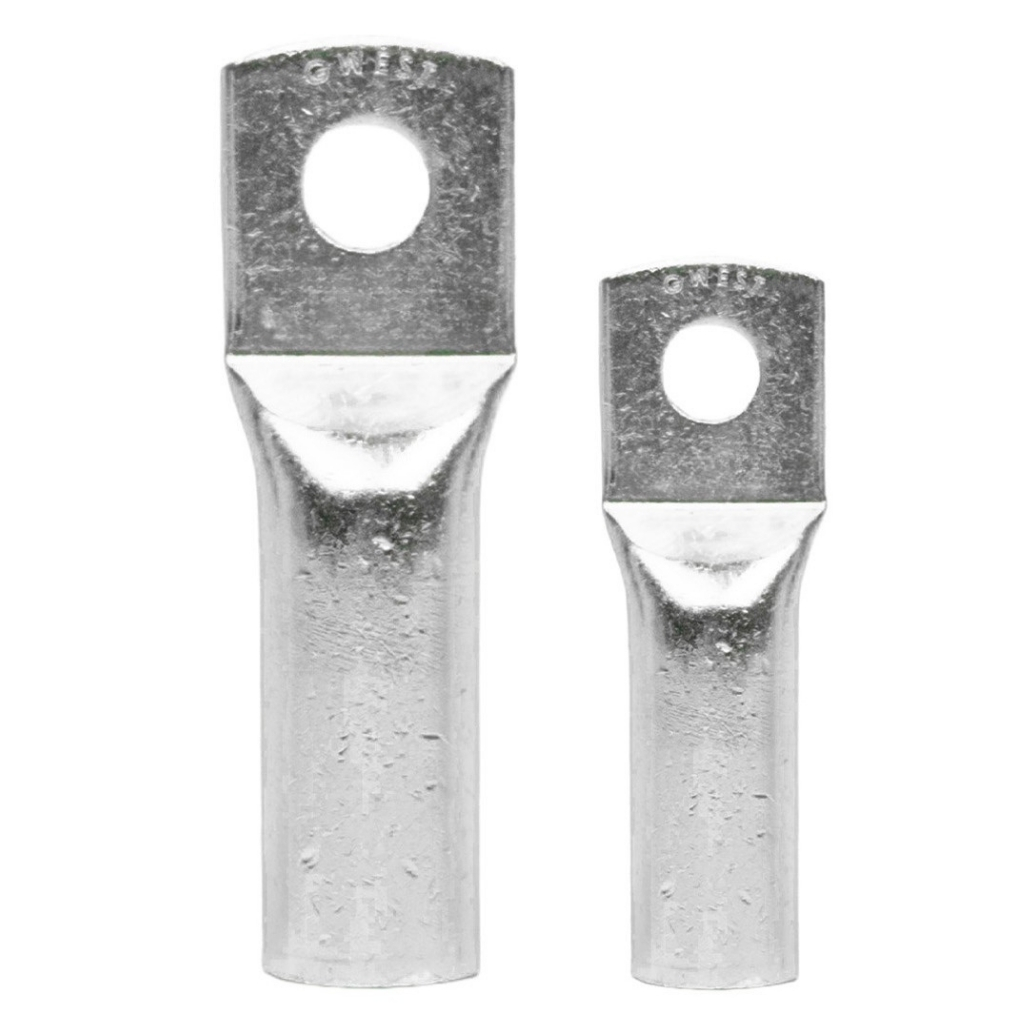

Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet
Gwest DIN 46235 Tip Kablo Pabucu, ağır hizmet elektrik tesisatları için tasarlanmış yüksek kaliteli bağlantı elemanıdır. 240mm² kablo kesiti için uygun olan bu pabuçlar, 12mm çapında bağlantı deliğine sahiptir ve 10 adetlik ekonomik pakette sunulmaktadır.
Alman DIN 46235 standardına uygun üretilen bu kablo pabuçları, Kablo Uçları ve Yüksükleri kategorisinin profesyonel çözümlerinden biridir. Yüksek güç gerektiren trafo merkezlerinde, endüstriyel tesislerde ve enerji dağıtım sistemlerinde güvenli bağlantılar sağlar.
Sıkıştırmalı bağlantı teknolojisi ile kullanılan bu Kablo Pabucu ürünleri, çok kalın kesitli bakır iletkenli kablolar için ideal olup, maksimum iletkenlik ve dayanıklılık sunar. Profesyonel elektrik tesisatlarında tercih edilen bu pabuçlar, uzun ömürlü ve güvenilir bağlantılar oluşturur.

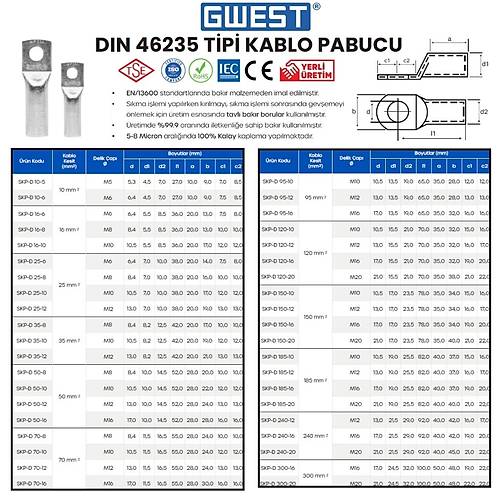

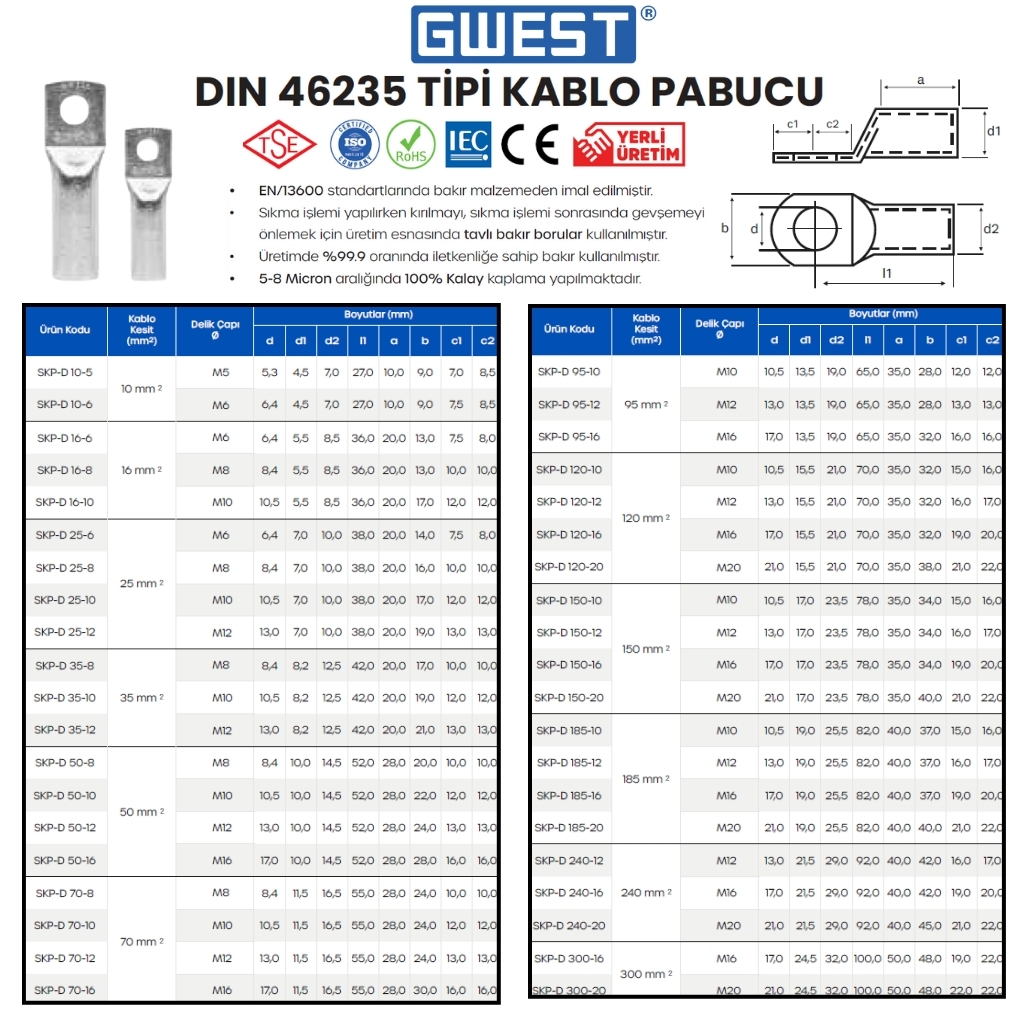

Teknik Özellikler
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: Gwest
- Standart: DIN 46235
- Tip: SKP-D
- Kablo Kesiti: 240mm²
- Delik Çapı: 12.0mm
- Malzeme: Elektrolitik bakır
- Kaplama: Kalay
- Paket Miktarı: 10 adet
- Sıkıştırma Tipi: Hidrolik sıkma
- Çalışma Sıcaklığı: -40°C ile +120°C arası
- Akım Taşıma Kapasitesi: 500A (sürekli)
- İletkenlik: >58 MS/m
- Gerilim Dayanımı: 1000.0V
- Kontak Direnci: <0.15 mΩ
- Korozyon Direnci: Yüksek (kalay kaplama)
- Uyumlu Kablo Tipleri: NYY, NYCY, H07V-K, H07V-R
- Sıkma Kalıbı: Hexagonal
- Uzunluk: Yaklaşık 95mm
- RoHS Uyumluluğu: Evet
Kullanım Alanları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet'in kullanılabileceği çeşitli alanlar.
Endüstriyel Uygulamalar
- Ana dağıtım panoları
- Yüksek güçlü jeneratör bağlantıları
- Büyük endüstriyel motor terminalleri
- Ağır sanayi tesisleri
- Transformatör merkezleri
Enerji Sistemleri
- Büyük ölçekli solar enerji sistemleri
- Rüzgar enerjisi santralleri
- Endüstriyel UPS sistemleri
- Yüksek kapasiteli akü bankaları
- Şalt tesisleri ve trafo merkezleri
Altyapı Projeleri
- Büyük ticari bina elektrik tesisatları
- Endüstriyel tesis ana besleme hatları
- Ana topraklama sistemleri
- Metro ve demiryolu elektrik sistemleri
- Liman ve tersane elektrik altyapıları
Avantajlar ve Özellikler
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet'in sağladığı avantajlar ve çözümler.
- Yüksek İletkenlik: Elektrolitik bakır yapı ile minimum enerji kaybı
- Korozyon Direnci: Kalay kaplama ile uzun ömürlü kullanım
- Standart Uyumluluk: DIN 46235 ile uluslararası standartlara uygunluk
- Güvenilir Bağlantı: Sıkıştırma teknolojisi ile gevşemeyen bağlantılar
- Yüksek Akım Kapasitesi: 500A sürekli akım taşıma kapasitesi
- Geniş Sıcaklık Aralığı: Ekstrem koşullarda bile güvenli çalışma
- Profesyonel Kalite: Endüstriyel standartlara uygun üretim
- Düşük Kontak Direnci: Verimli enerji iletimi ve ısınma problemi olmaması
Montaj ve Kullanım İpuçları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet'in doğru kullanımı için ipuçları.
İpucu: Kalın kesitli kablolarda sıkma işlemini en az 4-5 noktadan yaparak tam iletkenlik sağlayın.
Montaj için gerekli araçlar:
- Hidrolik kablo pabucu sıkma presi (min. 16 ton)
- Profesyonel kablo soyma aleti
- Ağır hizmet kablo kesici
- Ölçüm şeridi/kumpas
- Tel fırça (temizlik için)

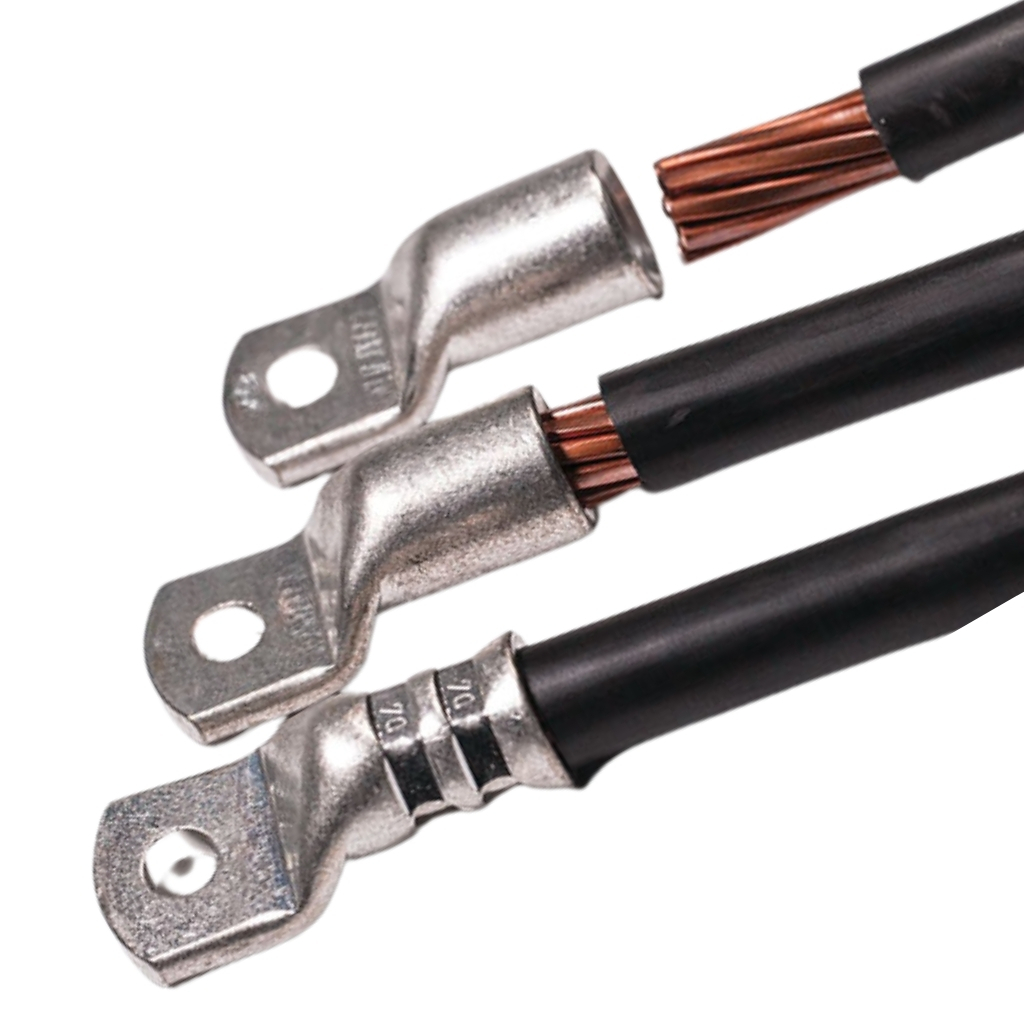

Montaj adımları ve dikkat edilmesi gerekenler:
- Kablo Hazırlığı: Kablo ucunu uygun uzunlukta soyun (yaklaşık 40-45mm)
- Temizlik: Soyulmuş kablo ucunu tel fırça ile temizleyin
- Pabuç Yerleştirme: Kablo tellerini pabuç içine tam olarak yerleştirin
- Sıkma İşlemi: Uygun kalıp ile pabucu birkaç noktadan sıkın
- Kontrol: Sıkma sonrası bağlantının sağlamlığını kontrol edin
- İzolasyon: Bağlantı noktasını ısı ile büzüşen izolasyon malzemesi ile koruyun
Sorun Giderme ve İpuçları
Gwest DIN 46235 Tip Kablo Pabucu SKP-D 240-12 10 Adet kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Sıkma: Hidrolik pres basıncını kontrol edin ve yeterli basınç uygulayın
- Kablo Kayması: Kablo ucunu pabuç içine tam yerleştirin ve birkaç noktadan sıkın
- Isınma Sorunu: Kontak direncini kontrol edin, gerekirse bağlantıyı yenileyin
- Korozyon: Nemli ortamlarda ek izolasyon veya koruyucu sprey kullanın
- Uyumsuz Kablo: Kablo kesitinin 240mm² olduğundan emin olun
Profesyonel Uygulama İpuçları
- Sıkma işlemini en az 4-5 noktadan yaparak daha güvenli bağlantı sağlayın
- Çoklu telli kablolarda tüm tellerin pabuç içinde olduğunu kontrol edin
- Periyodik bakımlarda bağlantı noktalarını termal kamera ile kontrol edin
- Yüksek akım uygulamalarında bağlantı noktasını düzenli olarak izleyin
- Dış mekan uygulamalarında ısı ile büzüşen yalıtım malzemesi kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik ve elektronik malzemeler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
240mm² kablo pabucu hangi kalınlıktaki kablolar için uygundur?
240mm² kesitli tek veya çok telli bakır kablolar için uygundur. Yaklaşık 17-18mm çapında kablolara karşılık gelir.
Bu kablo pabuçları ne kadar akım taşıyabilir?
Normal koşullarda sürekli olarak 500 ampere kadar akım taşıyabilir. Kısa süreli olarak daha yüksek akımlara dayanabilir.
Kablo pabucu sıkma işlemi için hangi ekipman gereklidir?
En az 16 ton kapasiteli hidrolik sıkma presi ve uygun hexagonal kalıp gereklidir.
Kalay kaplama neden önemlidir?
Bakır yüzeyi oksitlenmeye karşı korur, korozyon direncini artırır ve elektriksel iletkenliği uzun süre korur.
DIN 46235 standardı neyi belirtir?
Sıkıştırmalı kablo pabuçlarının boyutları, malzeme özellikleri ve performans kriterlerini belirleyen uluslararası standarttır.
Kablo pabucu montajında en sık yapılan hata nedir?
Yetersiz sıkma basıncı uygulamak ve kalın kesitli kablolarda tek noktadan sıkma yapmaktır.
Bu pabuçlar dış mekan uygulamalarında kullanılabilir mi?
Evet, kalay kaplama sayesinde dış mekan uygulamalarında kullanılabilir. Ancak ısı ile büzüşen izolasyon önerilir.
Alüminyum kablolar ile kullanılabilir mi?
Hayır, bu pabuçlar bakır kablolar için tasarlanmıştır. Alüminyum kablolar için özel bimetalik pabuçlar kullanılmalıdır.
