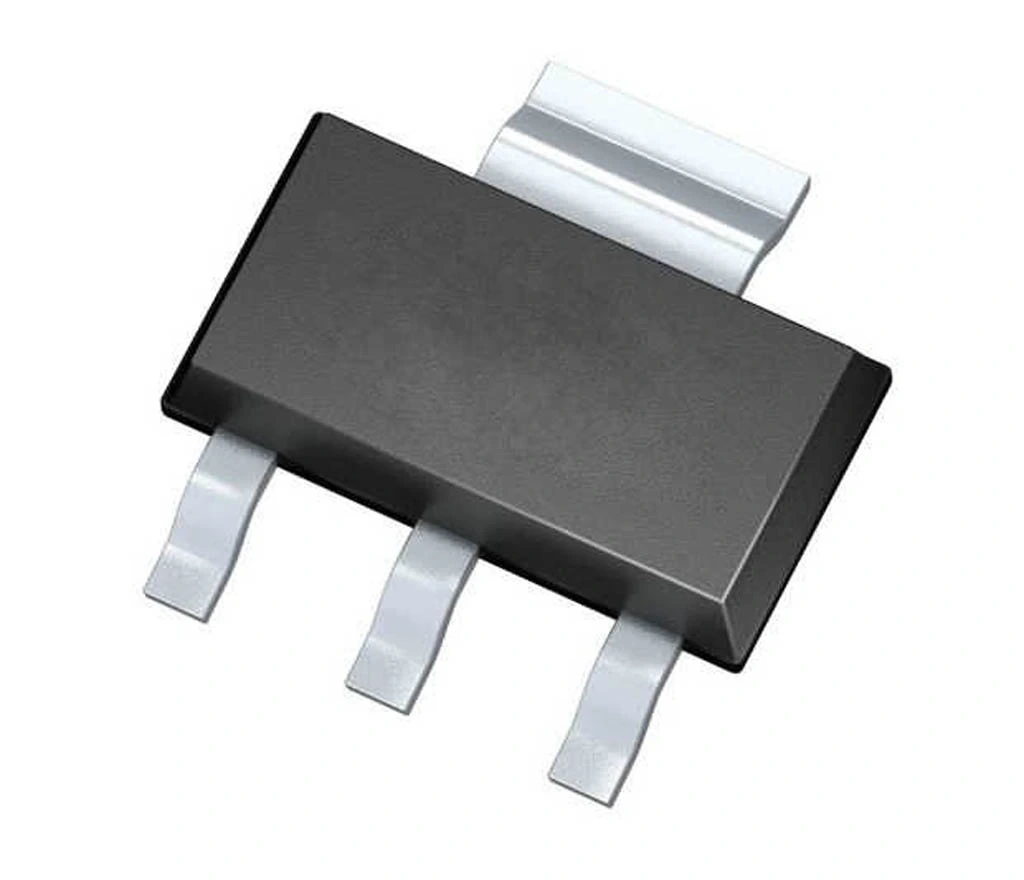

FZT951TA SOT223 Smd Transistör

FZT951TA SOT223 SMD Transistör

FZT951TA, yüksek akım kapasitesine sahip PNP bipolar güç transistörüdür. SOT223 paketinde sunulan bu komponent, -5A sürekli kollektör akımı ve -60V maksimum kollektör-emiter voltajı ile güç anahtarlama uygulamalarında üstün performans sağlar.

Düşük doyma voltajı sayesinde FZT951TA, minimum güç kaybı ve verimli çalışma sunar. Elektronik komponentler arasında yer alan bu PNP transistör, yüksek akımlı yükleri kontrol etmek için ideal bir seçimdir.

SOT223 paketinde metal sekme sayesinde gelişmiş ısı dağıtımı özelliğine sahip olan FZT951TA, dar alanlarda yüksek güç gereksinimi olan projeler için uygundur. Transistör teknolojisinde verimli bir çözüm sunan bu ürün, güvenilir güç kontrolü gerektiren uygulamalarda tercih edilir.

Teknik Özellikler

FZT951TA SOT223 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP
• Paket / Kılıf: SOT223 / SC-73
• Maksimum Kollektör-Emiter Voltajı (V_CEO): -60V
• Maksimum Kollektör-Baz Voltajı (V_CBO): -60V
• Maksimum Emiter-Baz Voltajı (V_EBO): -5V
• Sürekli Kollektör Akımı (I_C): -5.0A
• Puls Kollektör Akımı (I_CM): -10,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): -0.35V (typ) @ I_C = -3A, I_B = -0.3A
• Baz-Emiter Doyma Voltajı (V_BE(sat)): -1.0V (typ) @ I_C = -3A, I_B = -0.3A
• DC Akım Kazancı (h_FE): 100-300 @ I_C = -3A, V_CE = -2V
• Geçiş Frekansı (f_T): 100MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 40pF (typ)
• Yükselme Zamanı (t_r): 40ns (typ)
• Depolama Zamanı (t_s): 250ns (typ)
• Düşme Zamanı (t_f): 150ns (typ)
• Maksimum Güç Dağılımı (P_tot): 2W @ 25°C
• Termal Direnç (R_θJA): 62.5°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

FZT951TA SOT223 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Anahtarlama

• Yüksek taraf anahtarlama (high-side switching)
• Güç kaynağı kontrolü
• Batarya yönetim sistemleri
• Yük anahtarlama devreleri
• Solenoid kontrol

Motor Kontrol

• DC motor sürücüler
• H-köprü devreleri
• Fan kontrolü
• Pompa sürücüleri
• Servo kontrol

Güç Yönetimi

• Güç dağıtım modülleri
• Aşırı akım koruması
• LED sürücü devreleri
• Akım sınırlama
• Termal koruma devreleri

Avantajlar ve Özellikler

FZT951TA SOT223 SMD Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kapasitesi: -5A sürekli kollektör akımı
• Düşük Doyma Voltajı: Minimum güç kaybı
• SOT223 Paketi: Gelişmiş termal performans
• İyi Anahtarlama Hızı: Hızlı yükselme ve düşme zamanları
• Yüksek Akım Kazancı: 100-300 h_FE değeri
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• Yüksek Voltaj Dayanımı: -60V V_CEO değeri
• Metal Sekme: Gelişmiş ısı dağıtımı
• SMD Montaj Uyumluluğu: Otomatik yerleştirme kolaylığı
• RoHS Uyumluluğu: Çevre dostu ürün

Devre Tasarımı ve Kullanım

FZT951TA SOT223 SMD Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal sekme)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Pozitif besleme bağlantısı

Pin Yapılandırması:

• SOT223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal sekme)
• Metal sekme (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• PNP transistörde akım yönü NPN'in tersidir
• Emiter pozitif beslemeye, kollektör yüke bağlanır
• Baz potansiyeli emiterden düşük olduğunda transistör iletimde olur

PNP Transistör Sürme Yöntemleri:

• Baz-emiter arasına 10kΩ pull-up direnci bağlayın
• Mikrodenetleyici ile sürmek için genellikle NPN transistör veya MOSFET ara katmanı gerekir
• Doğrudan lojik kontrolü için seviye çevirici devre kullanın
• Open-collector çıkışlı devreler ile doğrudan sürebilirsiniz
• Düşük doyma voltajı için baz akımını kollektör akımının %10-20'si civarında tutun

Termal Tasarım:

• Metal sekme için PCB üzerinde geniş bakır alan bırakın
• 2A üzeri uygulamalarda termal vialar ekleyin
• PCB yollarını yüksek akıma uygun kalınlıkta tasarlayın
• Kollektör yolları için en az 2mm genişlik önerilir
• Güç hesabı: P = I_C × V_CE(sat) formülüyle yapılır

Sorun Giderme ve İpuçları

FZT951TA SOT223 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: PNP bağlantı polaritesi yanlış veya baz sürme yetersiz
• Aşırı Isınma: Yetersiz soğutma veya akım limiti aşılması
• Beklenen Akım Sağlanamaması: Yetersiz baz akımı veya yüksek doyma voltajı
• İstenmeyen Anahtarlama: Eksik pull-up direnci veya gürültülü sinyal hattı
• SOT223 Lehimleme Sorunları: Metal sekme için yetersiz ısı veya lehim

PNP Transistör Kullanım İpuçları

• PNP transistör, emiterden kolektöre doğru akım iletir
• Baz negatif olduğunda (emitere göre) transistör açılır
• Mikroişlemci çıkışı ile doğrudan sürmek zordur, ara sürücü devre kullanın
• Darlington bağlantı ile daha yüksek akım kazancı elde edilebilir
• İndüktif yükler için koruyucu diyot kullanmayı unutmayın

SOT223 Montaj İpuçları

• Metal sekme (kollektör) için PCB'de geniş bakır alan tasarlayın
• Termal yönetim için sekme alanından ana düzleme vialar ekleyin
• Reflow lehimleme veya sıcak hava istasyonu kullanın
• Lehimleme öncesi flux uygulayın
• Metal sekme bölgesinin tam lehimlendiğinden emin olun

Paket İçeriği

• FZT951TA SOT223 SMD Transistör
