FZT851TA SOT223 SMD Transistör

FZT851TA SOT223 SMD Transistör

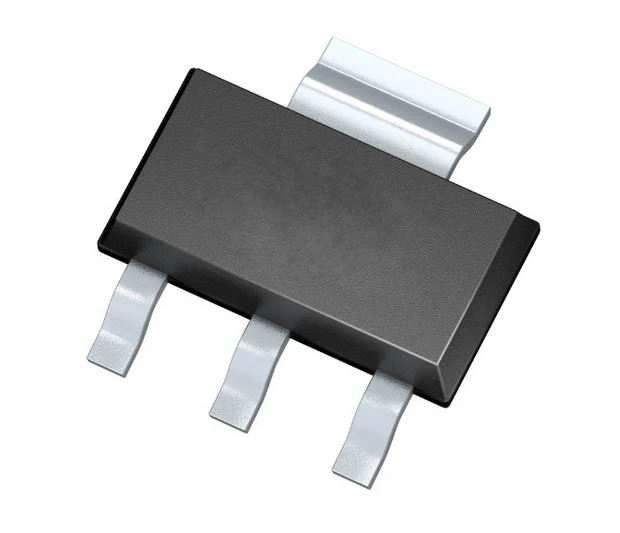

FZT851TA, yüksek akım kapasitesine sahip NPN bipolar güç transistörüdür. SOT223 paketinde sunulan bu komponent, 5A sürekli kollektör akımı ve 60V maksimum kollektör-emiter voltajı ile güç anahtarlama uygulamalarında üstün performans sağlar.

Düşük doyma voltajı sayesinde FZT851TA, minimum güç kaybı ve verimli çalışma sunar. Elektronik komponentler arasında yer alan bu NPN transistör, yüksek akımlı yükleri kontrol etmek için ideal bir seçimdir.

SOT223 paketinde metal sekme sayesinde gelişmiş ısı dağıtımı özelliğine sahip olan FZT851TA, dar alanlarda yüksek güç gereksinimi olan projeler için uygundur. Transistör teknolojisinde verimli bir çözüm sunan bu ürün, güvenilir güç kontrolü gerektiren uygulamalarda tercih edilir.

Teknik Özellikler

FZT851TA SOT223 SMD Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT223 / SC-73
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 60V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 60V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 5.0A
• Puls Kollektör Akımı (I_CM): 10,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.35V (typ) @ I_C = 3A, I_B = 0.3A
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.0V (typ) @ I_C = 3A, I_B = 0.3A
• DC Akım Kazancı (h_FE): 100-300 @ I_C = 3A, V_CE = 2V
• Geçiş Frekansı (f_T): 100MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 40pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Depolama Zamanı (t_s): 200ns (typ)
• Düşme Zamanı (t_f): 120ns (typ)
• Maksimum Güç Dağılımı (P_tot): 2W @ 25°C
• Termal Direnç (R_θJA): 62.5°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

FZT851TA SOT223 SMD Transistör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Anahtarlama

• Düşük taraf anahtarlama (low-side switching)
• Güç kaynağı kontrolü
• Batarya yönetim sistemleri
• Yük anahtarlama devreleri
• Solenoid kontrol

Motor Kontrol

• DC motor sürücüler
• H-köprü devreleri
• Fan kontrolü
• Pompa sürücüleri
• Servo kontrol

Güç Yönetimi

• Güç dağıtım modülleri
• Aşırı akım koruması
• LED sürücü devreleri
• Akım sınırlama
• Termal koruma devreleri

Avantajlar ve Özellikler

FZT851TA SOT223 SMD Transistör'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Akım Kapasitesi: 5A sürekli kollektör akımı
• Düşük Doyma Voltajı: Minimum güç kaybı
• SOT223 Paketi: Gelişmiş termal performans
• İyi Anahtarlama Hızı: Hızlı yükselme ve düşme zamanları
• Yüksek Akım Kazancı: 100-300 h_FE değeri
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• Yüksek Voltaj Dayanımı: 60V V_CEO değeri
• Metal Sekme: Gelişmiş ısı dağıtımı
• SMD Montaj Uyumluluğu: Otomatik yerleştirme kolaylığı
• RoHS Uyumluluğu: Çevre dostu ürün

Devre Tasarımı ve Kullanım

FZT851TA SOT223 SMD Transistör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal sekme)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans seviyesi

Pin Yapılandırması:

• SOT223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal sekme)
• Metal sekme (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• NPN transistörde akım kollektörden emitere doğru akar
• Emiter genellikle toprak hattına bağlanır
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur

NPN Transistör Sürme Yöntemleri:

• Baz-emiter arasına 10-100kΩ pull-down direnci bağlayın
• Baza 220Ω-1kΩ seri direnç üzerinden kontrol sinyali uygulayın
• Mikrodenetleyici veya lojik IC ile doğrudan sürülebilir
• Push-pull çıkışlı devreler ile verimli anahtarlama yapılabilir
• Düşük doyma voltajı için baz akımını kollektör akımının %10-20'si civarında tutun

Termal Tasarım:

• Metal sekme için PCB üzerinde geniş bakır alan bırakın
• 2A üzeri uygulamalarda termal vialar ekleyin
• PCB yollarını yüksek akıma uygun kalınlıkta tasarlayın
• Kollektör yolları için en az 2mm genişlik önerilir
• Güç hesabı: P = I_C × V_CE(sat) formülüyle yapılır

Sorun Giderme ve İpuçları

FZT851TA SOT223 SMD Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Yetersiz soğutma veya akım limiti aşılması
• Yetersiz Akım İletimi: Düşük baz akımı veya yüksek doyma voltajı
• İstenmeyen Anahtarlama: Eksik pull-down direnci veya gürültülü sinyal hattı
• İndüktif Yüklerde Hasar: Koruyucu diyot eksikliği
• SOT223 Lehimleme Sorunları: Metal sekme için yetersiz ısı veya lehim

NPN Transistör Kullanım İpuçları

• NPN transistör, kollektörden emitere doğru akım iletir
• Baz pozitif olduğunda (emitere göre) transistör açılır
• Mikroişlemci çıkışı ile doğrudan sürmek kolaydır
• Darlington bağlantı ile daha yüksek akım kazancı elde edilebilir
• İndüktif yükler için kollektör-emiter arası koruyucu diyot ekleyin

SOT223 Montaj İpuçları

• Metal sekme (kollektör) için PCB'de geniş bakır alan tasarlayın
• Termal yönetim için sekme alanından ana düzleme vialar ekleyin
• Reflow lehimleme veya sıcak hava istasyonu kullanın
• Lehimleme öncesi flux uygulayın
• Metal sekme bölgesinin tam lehimlendiğinden emin olun

Paket İçeriği

• FZT851TA SOT223 SMD Transistör
