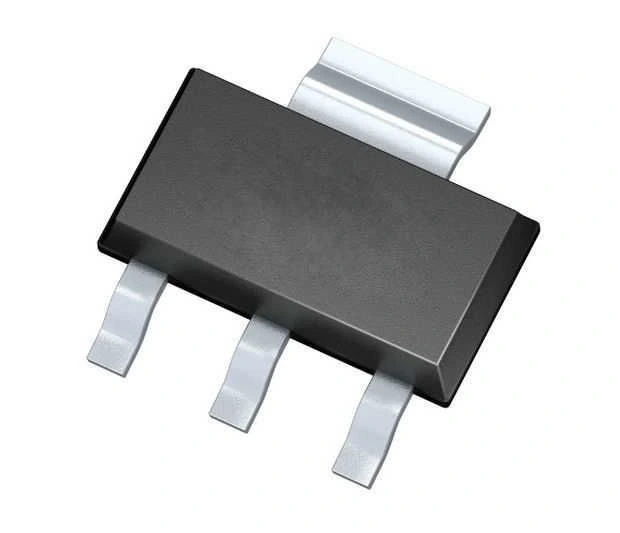

FZT749TA 3A 25V Pnp Transistör Sot223

FZT749TA 3A 25V PNP Transistör SOT223

FZT749TA, orta güç uygulamaları için tasarlanmış bir PNP bipolar güç transistörüdür. SOT223 paketinde sunulan bu komponent, -3A sürekli kollektör akımı ve -25V maksimum kollektör-emiter voltajı ile çeşitli anahtarlama ve amplifikasyon uygulamalarında güvenilir performans sağlar.

Düşük doyma voltajı ve kompakt boyutu sayesinde FZT749TA, güç verimliliği ve alan tasarrufu gerektiren projeler için idealdir. Elektronik komponentler arasında yer alan bu PNP transistör, özellikle genel amaçlı güç anahtarlama ve yükseltme devrelerinde tercih edilir.

Yüksek akım kazancı ve SOT223 paketinin sağladığı ısı dağıtım avantajıyla FZT749TA, dayanıklı ve güvenilir çalışma sunar. Transistör teknolojisindeki bu ürün, düşük voltajlı güç kontrolü gerektiren uygulamalarda mükemmel bir seçimdir.

Teknik Özellikler

FZT749TA 3A 25V PNP Transistör SOT223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP
• Paket / Kılıf: SOT223 / SC-73
• Maksimum Kollektör-Emiter Voltajı (V_CEO): -25V
• Maksimum Kollektör-Baz Voltajı (V_CBO): -30V
• Maksimum Emiter-Baz Voltajı (V_EBO): -5V
• Sürekli Kollektör Akımı (I_C): -3.0A
• Puls Kollektör Akımı (I_CM): -6,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): -0.3V (typ) @ I_C = -1A, I_B = -0.1A
• Baz-Emiter Doyma Voltajı (V_BE(sat)): -0.9V (typ) @ I_C = -1A, I_B = -0.1A
• DC Akım Kazancı (h_FE): 100-250 @ I_C = -1A, V_CE = -2V
• Geçiş Frekansı (f_T): 150MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 35pF (typ)
• Yükselme Zamanı (t_r): 30ns (typ)
• Depolama Zamanı (t_s): 180ns (typ)
• Düşme Zamanı (t_f): 100ns (typ)
• Maksimum Güç Dağılımı (P_tot): 1.5W @ 25°C
• Termal Direnç (R_θJA): 83°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

FZT749TA 3A 25V PNP Transistör SOT223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Taraf Anahtarlama

• Batarya devreleri kontrolü
• Güç kaynağı anahtarlama
• Pozitif besleme kontrolü
• LED sürücü devreleri
• Düşük voltajlı yük kontrolü

Amplifikasyon Uygulamaları

• Güç amplifikatörleri
• Push-pull çıkış katları
• Sürücü devreler
• Darlington yapıları
• Buffer devreleri

Genel Amaçlı Uygulamalar

• Motor sürücüler
• Akım düzenleyiciler
• Güç yönetim devreleri
• Akım sınırlayıcılar
• Koruma devreleri

Avantajlar ve Özellikler

FZT749TA 3A 25V PNP Transistör SOT223'ün sağladığı avantajlar ve öne çıkan özellikleri.

• İyi Akım Kapasitesi: -3A sürekli kollektör akımı
• Düşük Doyma Voltajı: Minimum güç kaybı
• SOT223 Paketi: Kompakt boyut ve gelişmiş ısı dağıtımı
• Yüksek Geçiş Frekansı: 150MHz ile hızlı anahtarlama
• İyi Akım Kazancı: 100-250 h_FE değeri
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• Metal Sekme: Gelişmiş ısı dağıtımı
• SMD Montaj Uyumluluğu: Kolay PCB entegrasyonu
• RoHS Uyumluluğu: Çevre dostu ürün
• Genel Amaçlı Kullanım: Çok yönlü uygulama imkanı

Devre Tasarımı ve Kullanım

FZT749TA 3A 25V PNP Transistör SOT223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal sekme)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Pozitif besleme bağlantısı

Pin Yapılandırması:

• SOT223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal sekme)
• Metal sekme (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• PNP transistörde akım emiterden kollektöre doğru akar
• Baz potansiyeli emiterden düşük olduğunda transistör iletimde olur
• Emiter genellikle pozitif beslemeye bağlanır

PNP Transistör Sürme Yöntemleri:

• Baz-emiter arasına 10kΩ pull-up direnci bağlayın
• Mikrodenetleyici ile sürmek için NPN transistör veya N-kanal MOSFET kullanın
• Open-collector veya open-drain çıkışlar PNP'yi doğrudan sürebilir
• Baz akımını kollektör akımının %10-20'si civarında tutun
• Darlington konfigürasyonu ile daha yüksek akım kazancı elde edilebilir

Güç Yönetimi ve Isı Kontrolü:

• Metal sekme bölgesi için PCB'de geniş bakır alan bırakın
• 2A üzeri uygulamalarda termal vialar ekleyin
• Güç hesabı: P = I_C × V_CE(sat) formülüyle yapılır
• Sürekli kollektör akımını 2.5A ile sınırlandırın
• Beklenenden daha yüksek akım durumlarına karşı baz akımını sınırlayın

Sorun Giderme ve İpuçları

FZT749TA 3A 25V PNP Transistör SOT223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Transistör Açılmıyor: PNP çalışma prensibine dikkat edin, baz emiterden düşük olmalı
• Aşırı Isınma: Yetersiz soğutma veya akım limiti aşılması
• Beklenen Akım Sağlanamaması: Yetersiz baz akımı veya yüksek doyma voltajı
• İstenmeyen Anahtarlama: Eksik pull-up direnci veya gürültülü sinyal hattı
• SOT223 Lehimleme Sorunları: Metal sekme için yetersiz ısı veya lehim

Mikrodenetleyici ile Sürme İpuçları

• Mikrodenetleyici çıkışını (HIGH olduğunda) bir NPN transistörün bazına bağlayın
• NPN'in kollektörünü PNP'nin bazına bağlayın
• PNP'nin baz-emiter arasına 10kΩ pull-up direnci ekleyin
• Mikrodenetleyici LOW çıkış verdiğinde PNP transistör açılacaktır
• Dijital kontrol için optokuplör kullanımı da iyi bir alternatiftir

PCB Tasarım İpuçları

• Metal sekme için PCB'de geniş bakır alan tasarlayın
• Termal yönetim için sekme alanından ana düzleme vialar ekleyin
• Yüksek akımlı yolları en az 2mm genişliğinde tasarlayın
• İndüktif yükler için koruyucu diyot kullanmayı unutmayın
• PNP transistörlerde akım yönünün NPN'den farklı olduğunu unutmayın

Paket İçeriği

• FZT749TA 3A 25V PNP Transistör SOT223
