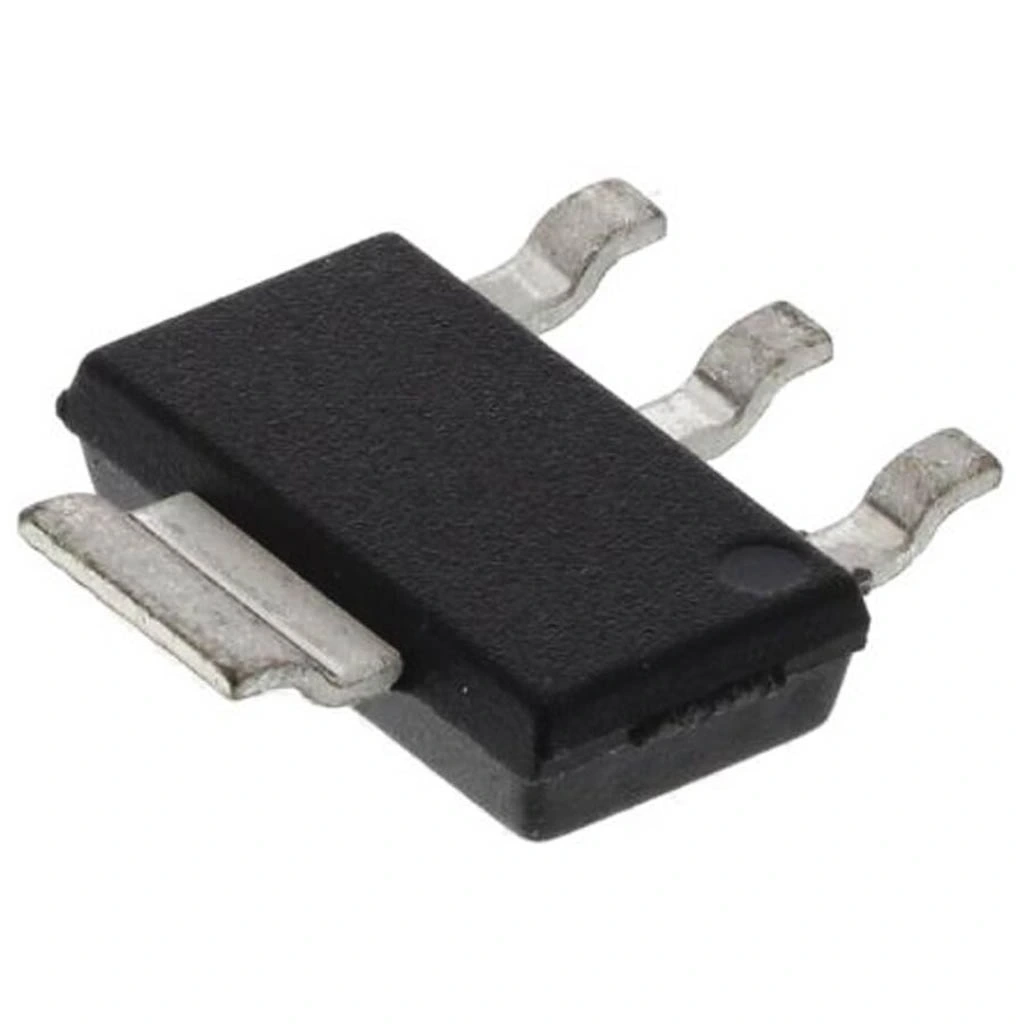

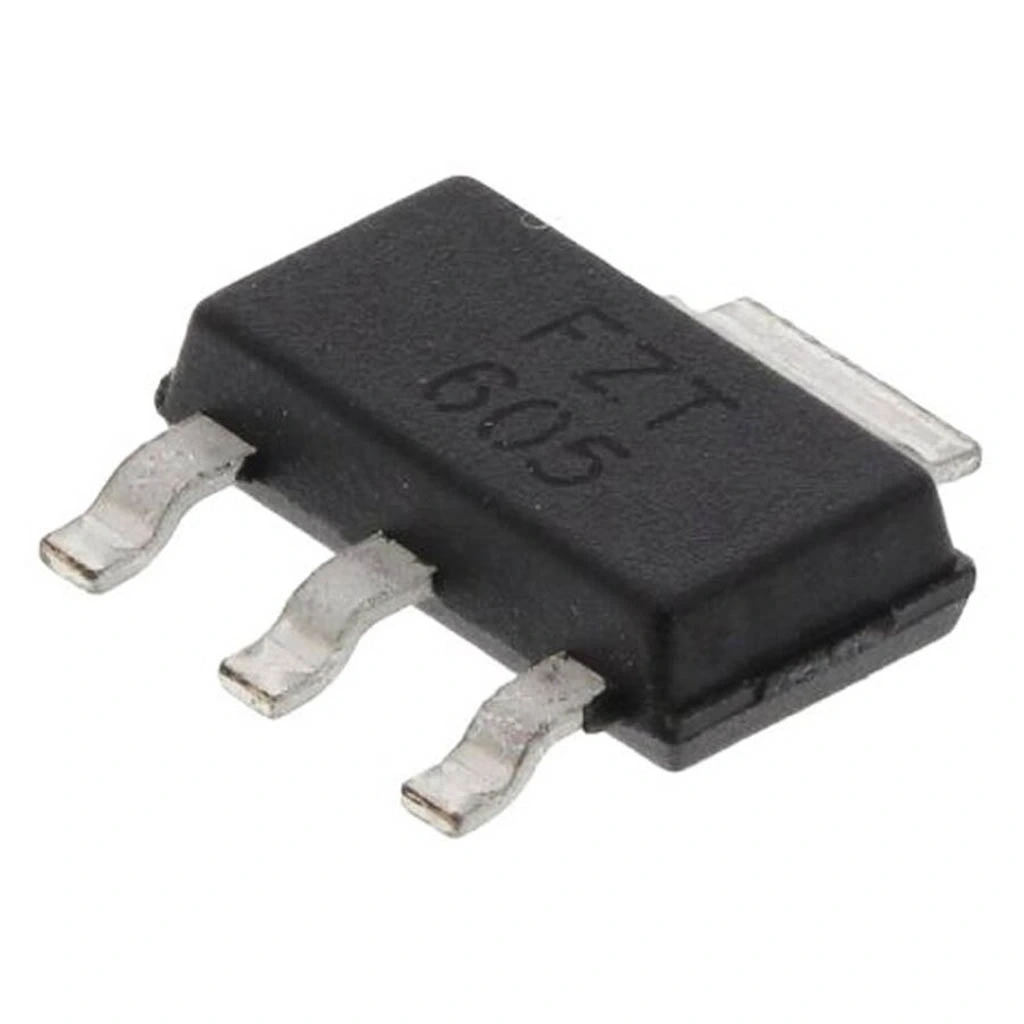

FZT605TA 120V 1.5A Npn Transistör Sot-223

FZT605TA 120V 1.5A NPN Transistör SOT-223

FZT605TA, yüksek voltaj ve orta akım uygulamaları için tasarlanmış bir NPN bipolar güç transistörüdür. SOT-223 paketinde sunulan bu komponent, 1.5A sürekli kollektör akımı ve 120V maksimum kollektör-emiter voltajı ile geniş bir voltaj aralığında güvenilir anahtarlama sağlar.

Düşük doyma voltajı ve yüksek voltaj dayanımı sayesinde FZT605TA, verimli yüksek voltaj uygulamaları için idealdir. Elektronik komponentler arasında yer alan bu NPN transistör, endüstriyel kontrol sistemlerinden güç kaynaklarına kadar çeşitli alanlarda kullanılabilir.

SOT-223 paketinin gelişmiş termal özellikleri sayesinde kompakt boyutuna rağmen iyi bir ısı dağıtımı sunar. Transistör teknolojisinde önemli bir model olan FZT605TA, yüksek voltajlı güç kontrolü ve anahtarlama gerektiren projeler için mükemmel bir seçimdir.

Teknik Özellikler

FZT605TA 120V 1.5A NPN Transistör SOT-223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN

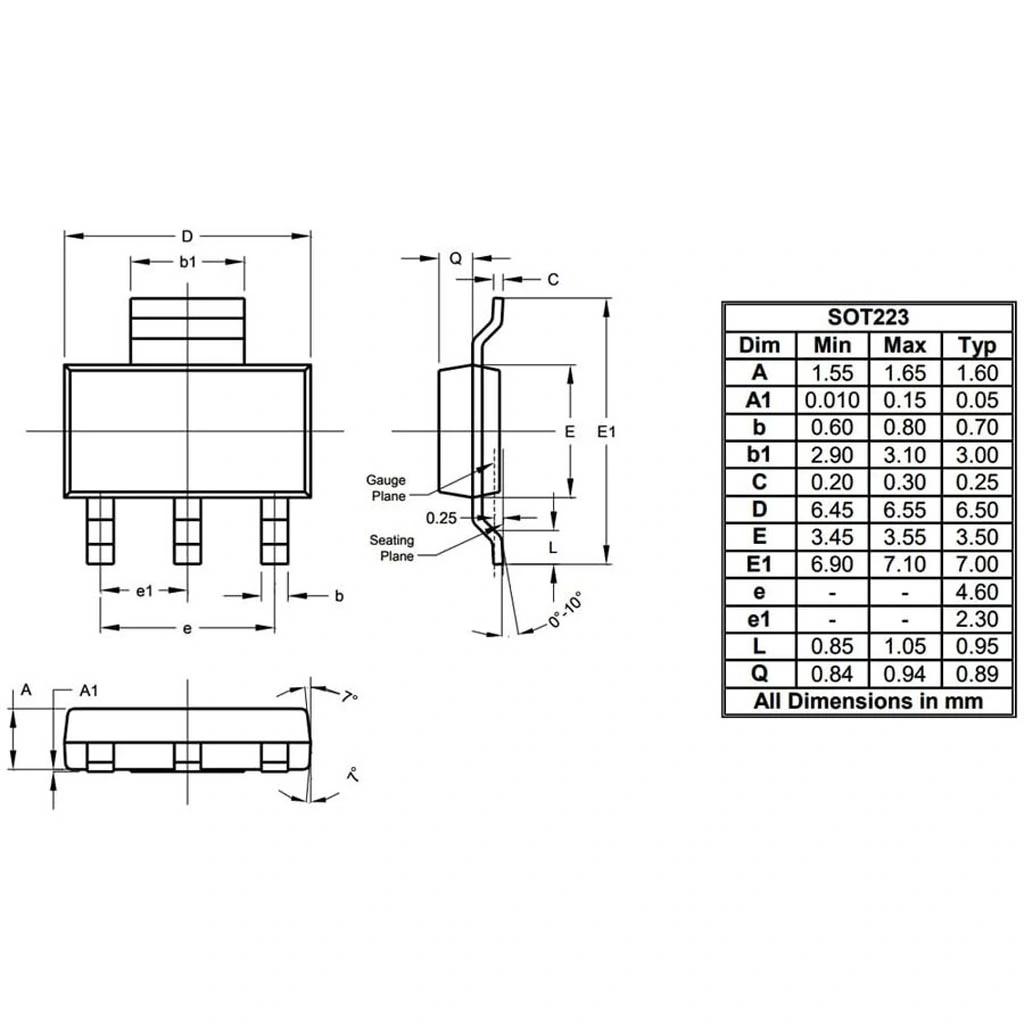

• Paket / Kılıf: SOT-223 / SC-73
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 120V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 120V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 1.5A
• Puls Kollektör Akımı (I_CM): 3,0A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.5V (typ) @ I_C = 500mA, I_B = 50mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 0.9V (typ) @ I_C = 500mA, I_B = 50mA
• DC Akım Kazancı (h_FE): 40-120 @ I_C = 500mA, V_CE = 5V
• Geçiş Frekansı (f_T): 50MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 12pF (typ)
• Yükselme Zamanı (t_r): 60ns (typ)
• Depolama Zamanı (t_s): 350ns (typ)
• Düşme Zamanı (t_f): 250ns (typ)
• Maksimum Güç Dağılımı (P_tot): 1.5W @ 25°C
• Termal Direnç (R_θJA): 83°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet

Kullanım Alanları

FZT605TA 120V 1.5A NPN Transistör SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüksek Voltaj Uygulamaları

• Endüstriyel kontrol sistemleri
• Yüksek voltajlı güç kaynakları
• Anahtarlamalı güç konvertörleri
• CRT ve LCD monitör devreleri
• Telekomünikasyon ekipmanları

Motor Kontrol

• Küçük ve orta boy DC motor sürücüleri
• Solenoid kontrol devreleri
• Fan hız kontrolü
• Adım motor kontrol devreleri
• İndüksiyon motor sürücüleri

Güç Elektroniği

• Yüksek voltajlı anahtarlama devreleri
• DC-DC dönüştürücüler
• Gerilim regülatörleri
• Flyback konvertörler
• Koruma devreleri

Avantajlar ve Özellikler

FZT605TA 120V 1.5A NPN Transistör SOT-223'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Voltaj Dayanımı: 120V maksimum V_CEO değeri
• Uygun Akım Kapasitesi: 1.5A sürekli kollektör akımı
• SOT-223 Paketi: Kompakt boyut ve gelişmiş ısı dağıtımı
• Metal Sekme: İyi termal performans sağlar
• Düşük Güç Kaybı: Makul doyma voltajı
• Yüksek Dayanıklılık: Zorlu çalışma koşullarına uygunluk
• Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
• SMD Montaj Uyumluluğu: Otomatik yerleştirme kolaylığı
• RoHS Uyumluluğu: Çevre dostu ürün
• Ekonomik Çözüm: Uygun fiyatlı yüksek voltaj transistörü

Devre Tasarımı ve Kullanım

FZT605TA 120V 1.5A NPN Transistör SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal sekme)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Toprak veya referans seviyesi

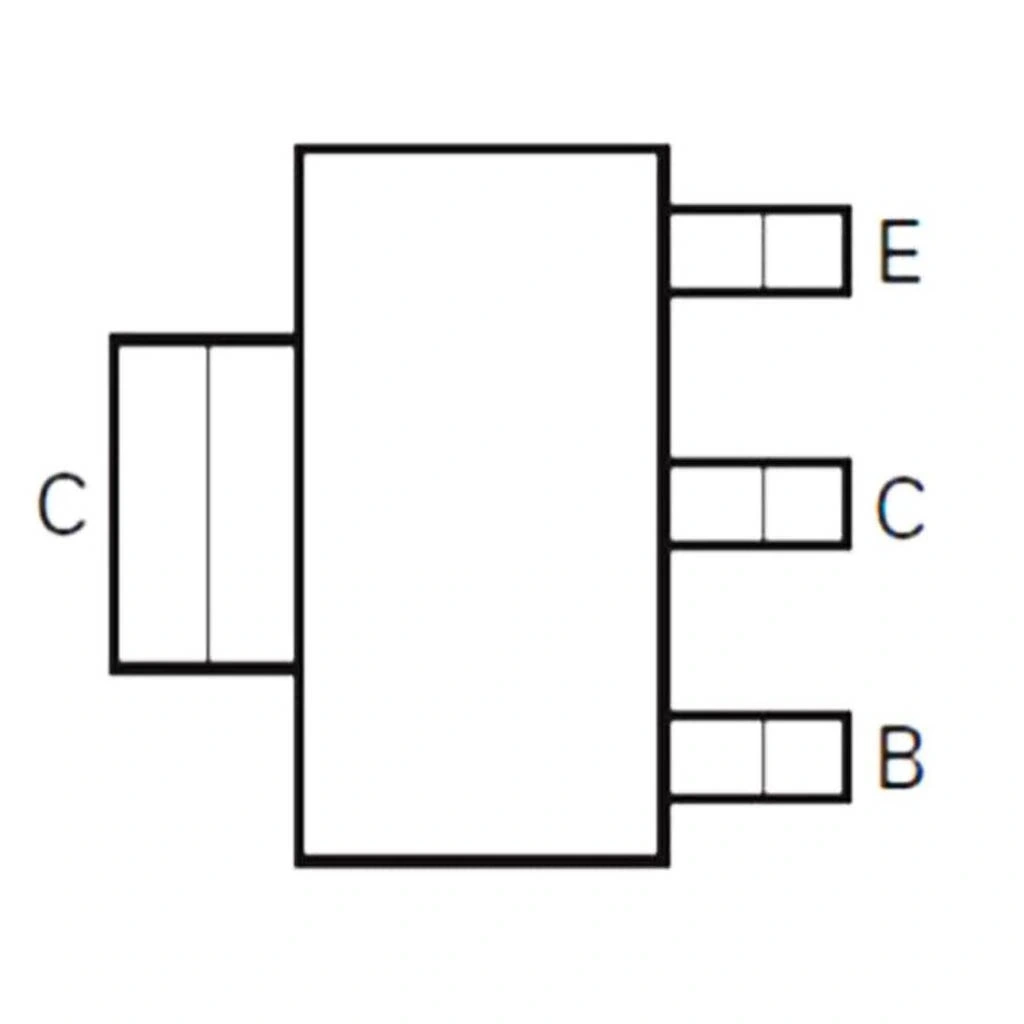

Pin Yapılandırması:

• SOT-223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal sekme)
• Metal sekme (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
• NPN transistörde akım kollektörden emitere doğru akar
• Baz pozitif olduğunda (emitere göre) transistör iletimde olur
• Emiter genellikle toprak hattına bağlanır

NPN Transistör Sürme Yöntemleri:

• Baz-emiter arasına 10-100kΩ pull-down direnci bağlayın
• Baza 1kΩ-10kΩ seri direnç üzerinden kontrol sinyali uygulayın
• Mikrodenetleyici veya lojik IC ile sürülebilir
• Baz akımını kollektör akımının %10-20'si civarında tutun
• Darlington konfigürasyonu ile daha yüksek akım kazancı elde edilebilir

Yüksek Voltaj Tasarım İpuçları:

• PCB üzerinde en az 1.5mm izolasyon mesafesi bırakın (120V için)
• Yüksek voltaj hatlarını diğer sinyal hatlarından uzak tutun
• İndüktif yükler için kollektör-emiter arası koruyucu diyot ekleyin
• Snubber devreleri ile gerilim darbelerini sönümleyin
• Termal yönetim için metal sekme alanından ana düzleme vialar ekleyin

Sorun Giderme ve İpuçları

FZT605TA 120V 1.5A NPN Transistör SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Voltaj Hasarı: V_CEO limitini aşan voltaj uygulanması
• Aşırı Isınma: Yetersiz soğutma veya akım limiti aşılması
• Yetersiz Akım İletimi: Düşük baz akımı veya yüksek doyma voltajı
• İndüktif Yüklerde Hasar: Koruyucu diyot eksikliği
• SOT-223 Lehimleme Sorunları: Metal sekme için yetersiz ısı veya lehim

Yüksek Voltaj Uygulama İpuçları

• Çalışma voltajını nominal değerin %70-80'i civarında tutun (85-95V)
• Yüksek voltaj ve PCB nem sorunu yaşayabileceğiniz ortamlar için kaplama kullanın
• Gerilim koruma devreleri ekleyin (TVS diyot veya varistör)
• Yüksek voltaj uygulamalarında optokuplör ile izolasyon sağlayın
• Kısa devre koruması için akım sınırlayıcı devre ekleyin

PCB Tasarım İpuçları

• Metal sekme için PCB'de geniş bakır alan tasarlayın
• Termal yönetim için metal sekme alanından ana düzleme vialar ekleyin
• Yüksek voltaj hatlarını yuvarlak köşelerle çizin, sivri köşelerden kaçının
• Yüksek voltaj yollarının etrafında boş alan bırakın
• PCB temizliğine dikkat edin, yüksek voltaj hatlarının çevresindeki kirlilik ark oluşturabilir

Paket İçeriği

• FZT605TA 120V 1.5A NPN Transistör SOT-223
