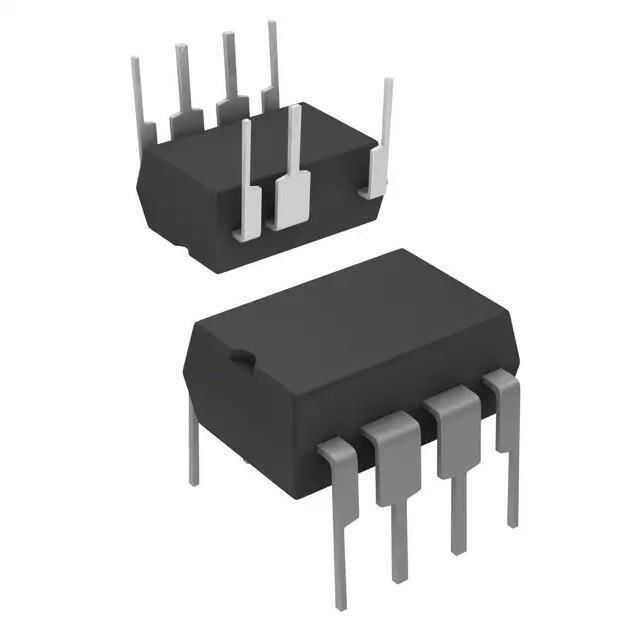

FSD210 DIP-7 Power Switch Entegre

FSD200 ve FSD210, minimum harici bileşenlerle yüksek performanslı çevrimdışı Anahtarlamalı Mod Güç Kaynakları (SMPS) için özel olarak tasarlanmış entegre Darbe Genişliği Modülatörleri (PWM) ve Sense FET'lerdir. Her iki cihaz da, bir LDMOS Sense FET'i bir Voltaj modu PWM kontrol bloğu ile birleştiren monolitik yüksek Voltajlı güç anahtarlama düzenleyicileridir. Entegre PWM kontrolör özellikleri şunları içerir: azaltılmış EMI için frekans modülasyonuna sahip sabit bir osilatör, Düşük Voltaj Kilitleme (UVLO) koruması, Ön Kenar Boşluğu (LEB), optimize edilmiş kapı açma/kapama sürücüsü, termal kapatma koruması (TSD), döngü kompanzasyonu ve arıza koruma devresi için sıcaklık kompanzasyonlu hassas akım kaynakları. Ayrı bir MOSFET ve kontrolör veya RCC anahtarlama dönüştürücü çözümü ile karşılaştırıldığında, FSD200 ve FSD210 toplam bileşen sayısını, tasarım boyutunu, ağırlığını azaltır ve aynı zamanda verimliliği, üretkenliği ve sistem güvenilirliğini artırır. FSD200, küçük bir artan besleme gücü maliyetiyle yardımcı bir öngerilim sargısına olan ihtiyacı ortadan kaldırır. Her iki cihaz da uygun maliyetli flyback dönüştürücü tasarımları için çok uygun temel bir platformdur.
