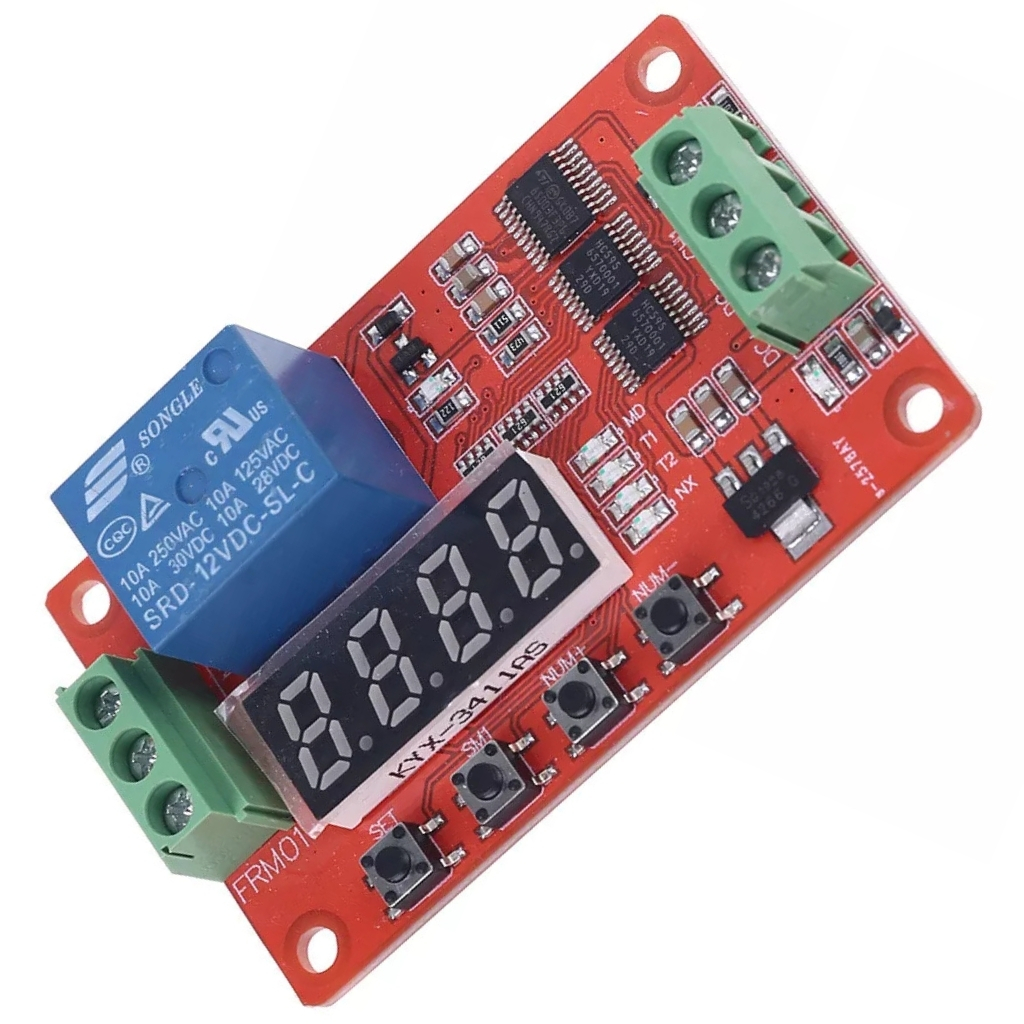

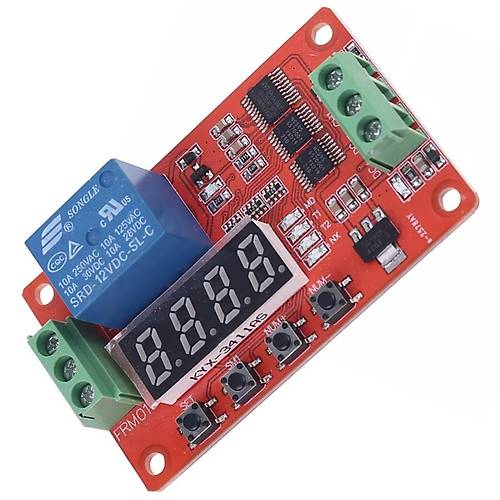

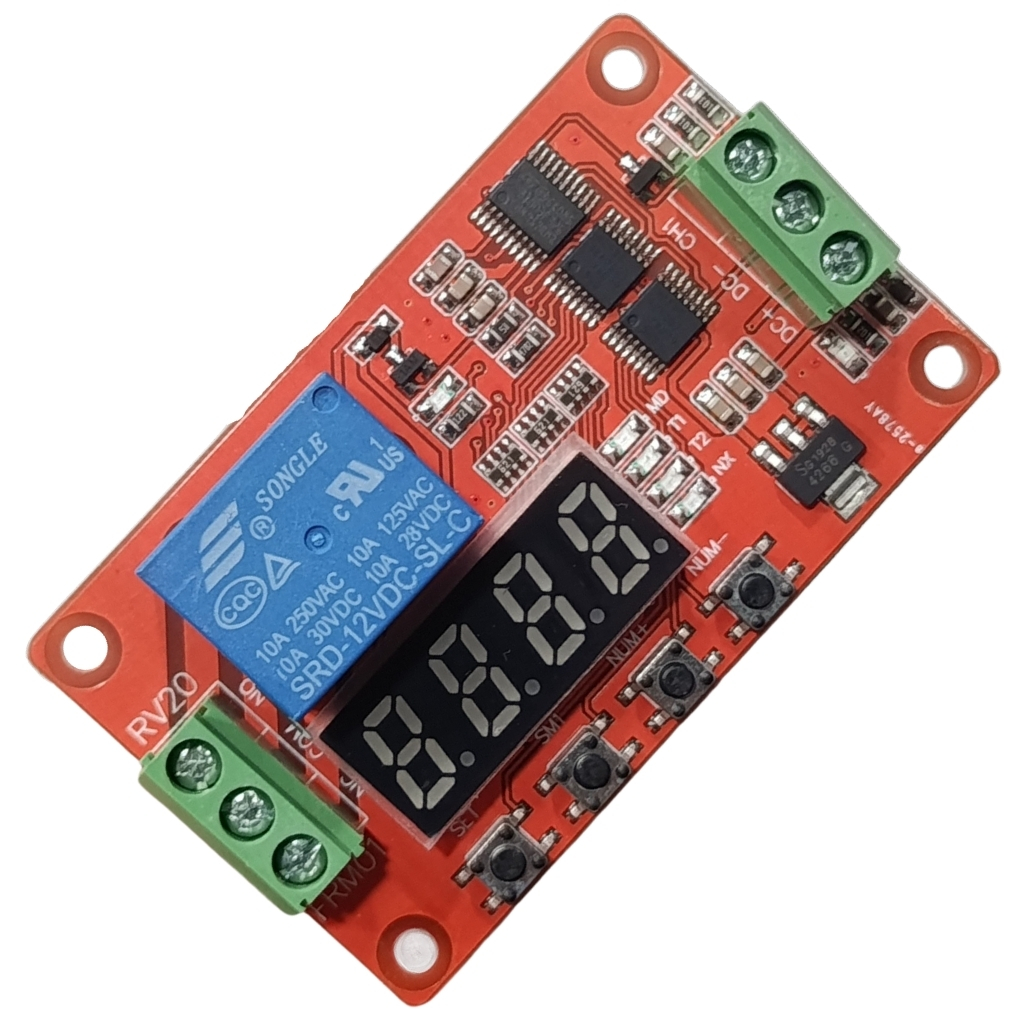

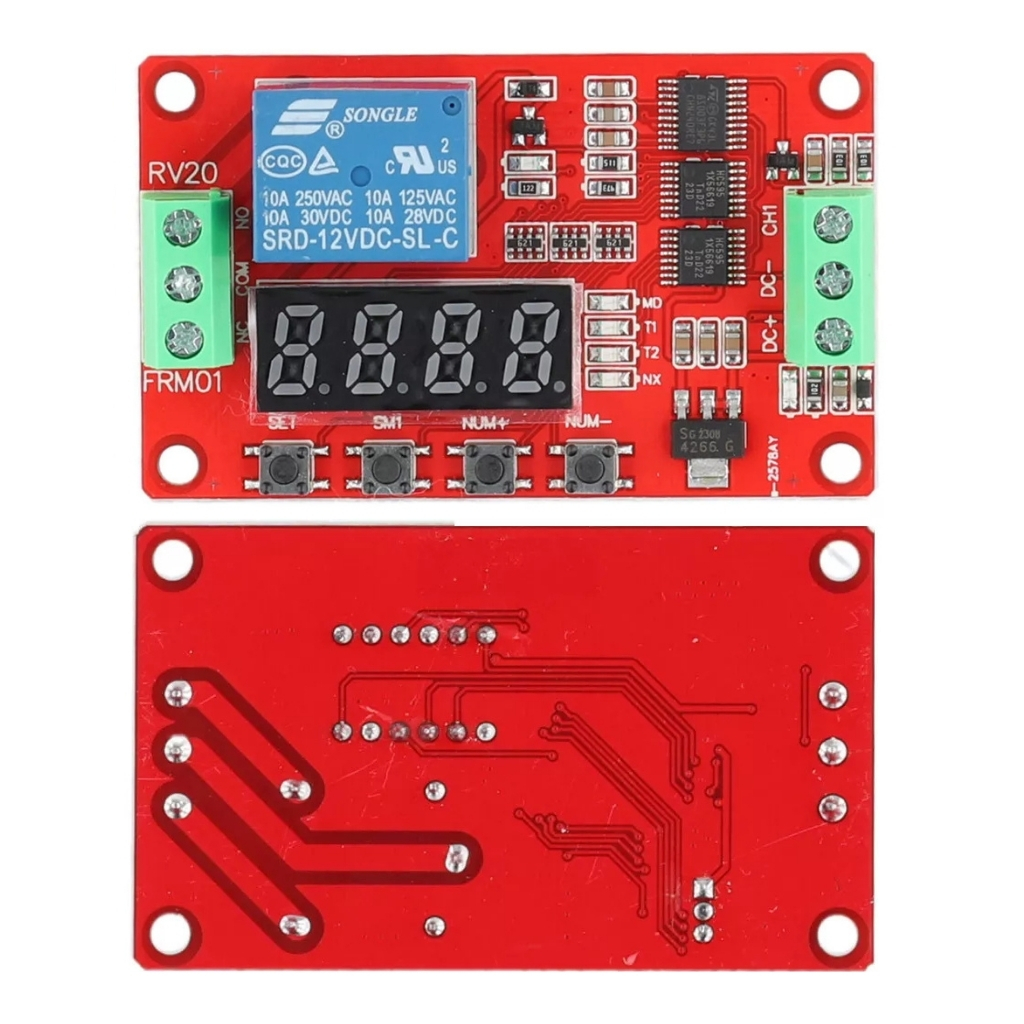

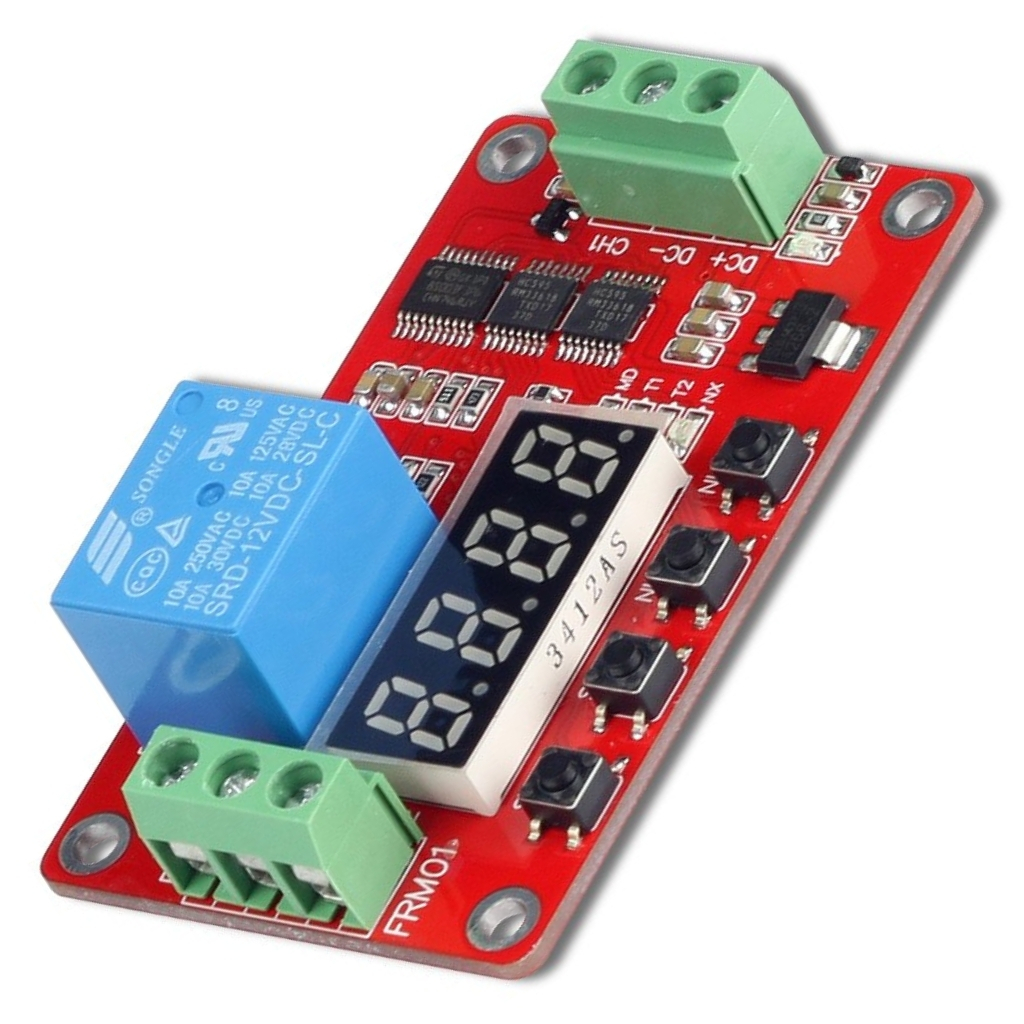

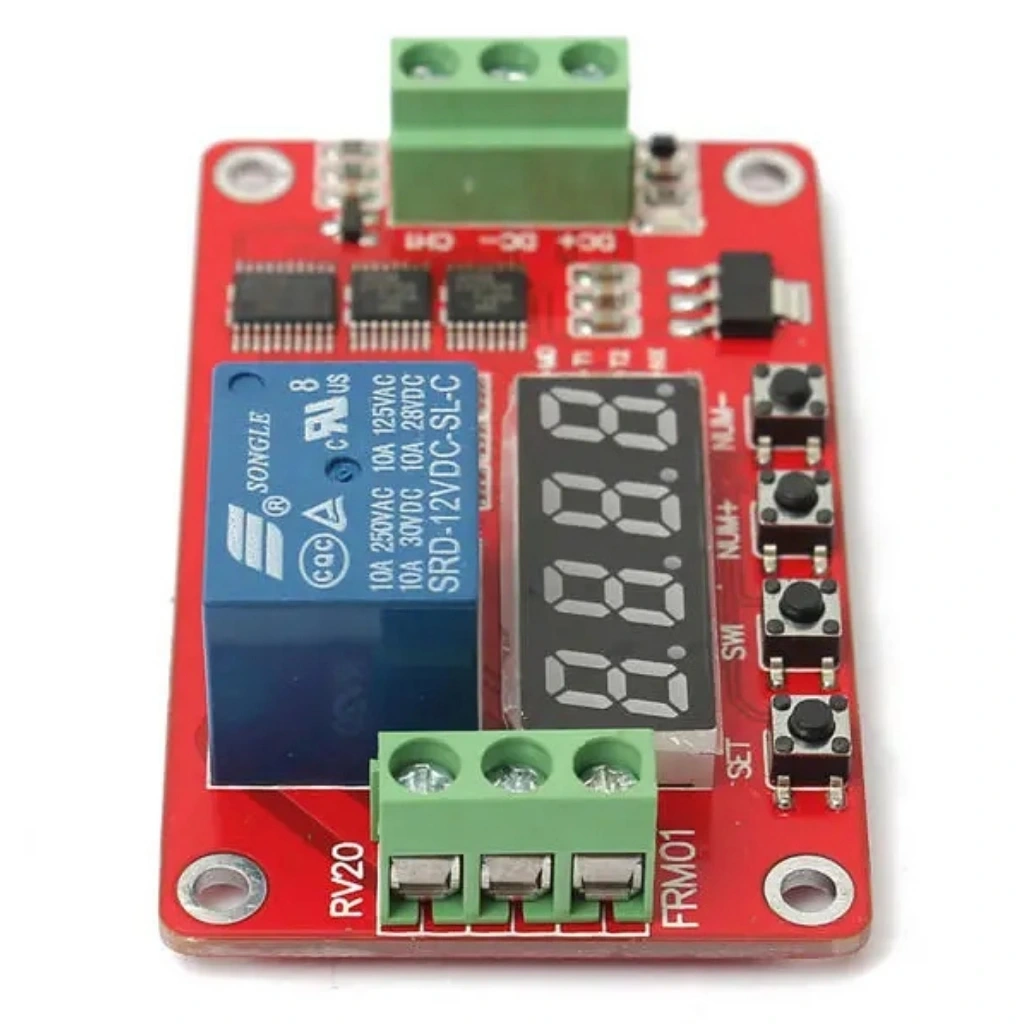

FRM01 12V Zaman Ayarlı Röle Modülü
FRM01 12V Zaman Ayarlı Röle Modülü, farklı zamanlama modlarına sahip, ayarlanabilir bir gecikme rölesi kartıdır. Bu modül, tetikleme sinyali aldıktan sonra rölenin devreye girmesi veya devreden çıkması için ayarlanan süreyi bekleyerek çalışır.
LM358 entegresi etrafında tasarlanmış bu modül, elektronik komponentler ile uyumlu çalışarak, zamanlama gerektiren projelerde kolayca kullanılabilir ve 0.1 saniyeden 60 saate kadar ayarlanabilen esnek zaman aralıklarına sahiptir.
12V DC ile çalışan bu zaman ayarlı röle modülü, bağımsız tetikleme girişi ve 10A kapasite ile ışıklandırma kontrolü, otomatik sulama sistemleri ve zamanlayıcı gerektiren birçok projede kullanılabilir.
Teknik Özellikler
FRM01 12V Zaman Ayarlı Röle Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Çalışma Gerilimi: 12V DC
- Röle Kontak Kapasitesi: 10A/250V AC veya 10A/30V DC
- Zaman Aralığı: 0.1 saniye - 60 saat (ayarlanabilir)
- Tetikleme Modu: Harici tetikleme veya güç bağlantısıyla
- Çalışma Modları:
- Kapama gecikmesi (OFF Delay)
- Açma gecikmesi (ON Delay)
- Tek darbe (One Shot)
- Astable (Flipflop)
- Zamanlama Kontrolü: Potansiyometre ile hassas ayar
- Güç Tüketimi: <20mA (beklemede), ~70mA (röle aktif iken)
- Zaman Aralığı Seçimi: Jumper ile

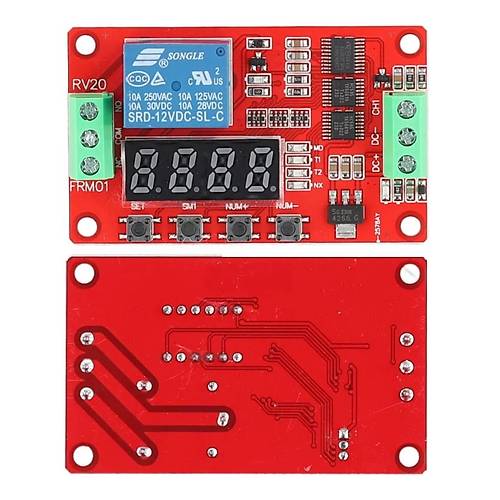

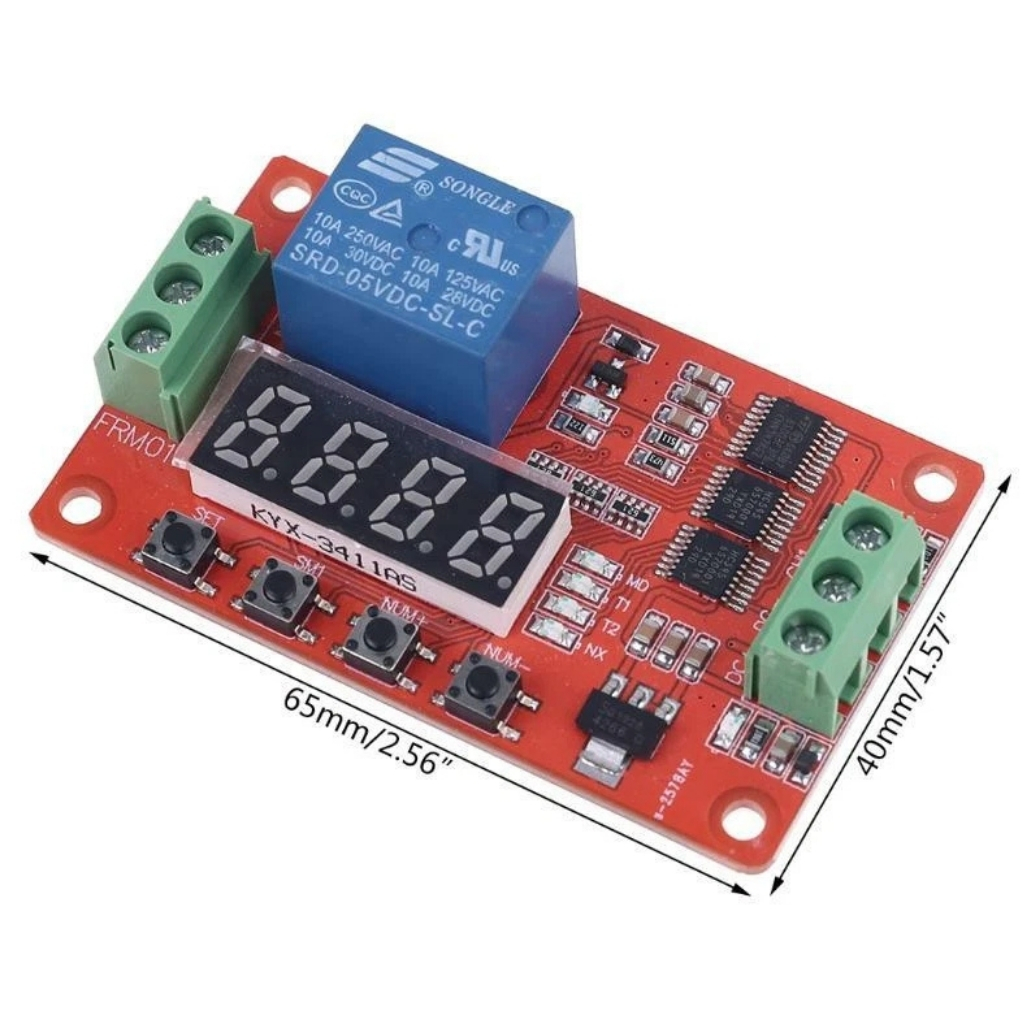

- PCB Boyutları: Yaklaşık 64mm × 44mm × 20mm
- Montaj Delikleri: 4 adet, 3mm çap
- Bağlantı Terminalleri: Vidalı terminal blokları
- Gösterge: Röle durumu için LED
- Tetikleme Girişi: Optokuplör izolasyonlu
- Koruma: Ters polarite koruması
- Çalışma Sıcaklığı: -10°C ile +50°C arası
Kullanım Alanları
FRM01 12V Zaman Ayarlı Röle Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Otomatik Kontrol Sistemleri
- Otomatik sulama sistemleri
- Akvaryum besleyicileri
- Zamanlı havalandırma sistemleri
- Isıtma ve soğutma kontrolü
- Zamanlı pompa kontrolü
Ev ve Ofis Uygulamaları
- Aydınlatma otomasyonu
- Elektronik kilit sistemleri
- Zamanlı fan kontrolü
- Akıllı ev uygulamaları
- Enerji tasarruf sistemleri
Endüstriyel Uygulamalar
- Konveyör bant kontrol sistemleri
- Motor çalışma döngüleri
- Proses kontrol sistemleri
- Makine koruma devreleri
- Endüstriyel zamanlayıcılar
Avantajlar ve Özellikler
FRM01 12V Zaman Ayarlı Röle Modülü'nün sağladığı avantajlar ve çözümler.
- Çoklu Çalışma Modu: Farklı zamanlama ihtiyaçları için çeşitli modlar
- Geniş Zaman Aralığı: 0.1 saniyeden 60 saate kadar ayarlanabilir
- Hassas Ayar: Potansiyometre ile hassas zaman kontrolü
- Kolay Entegrasyon: Vidalı terminal blokları ile kolay bağlantı
- Yüksek Kontak Kapasitesi: 10A röle ile güçlü yükleri kontrol edebilme
- İzolasyonlu Tetikleme: Optokuplör ile güvenli tetikleme
- Durum Göstergesi: LED ile röle durumunu izleme
- Kompakt Tasarım: Az yer kaplayan PCB boyutları
- Ters Polarite Koruması: Yanlış bağlantılara karşı koruma
- Düşük Güç Tüketimi: Verimli enerji kullanımı
Kurulum ve Bağlantı
FRM01 12V Zaman Ayarlı Röle Modülü'nün kurulum ve bağlantı süreci hakkında bilgiler.
İpucu: Tetikleme modunu seçmeden önce gücü kesin ve bağlantıları doğrulayın.

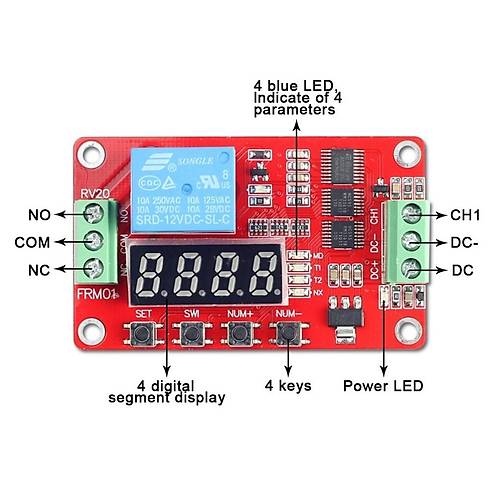

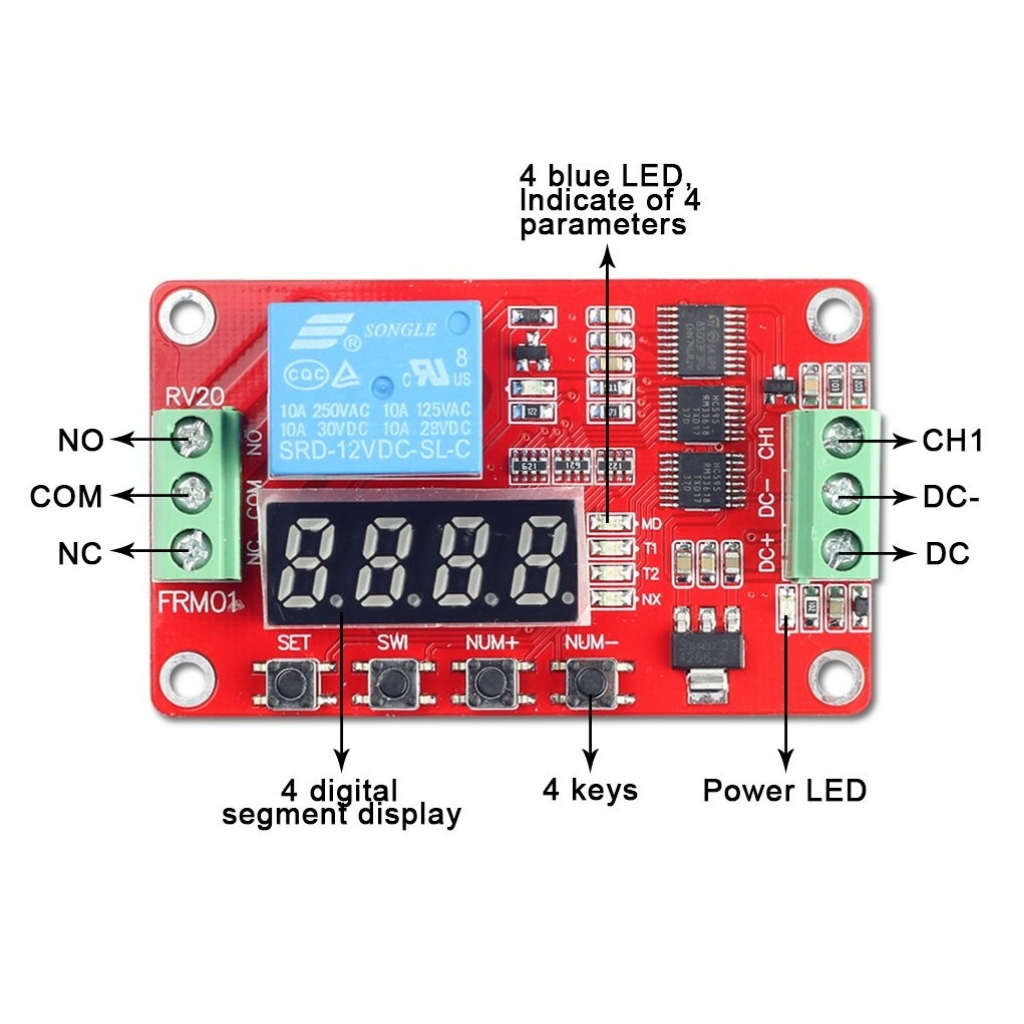

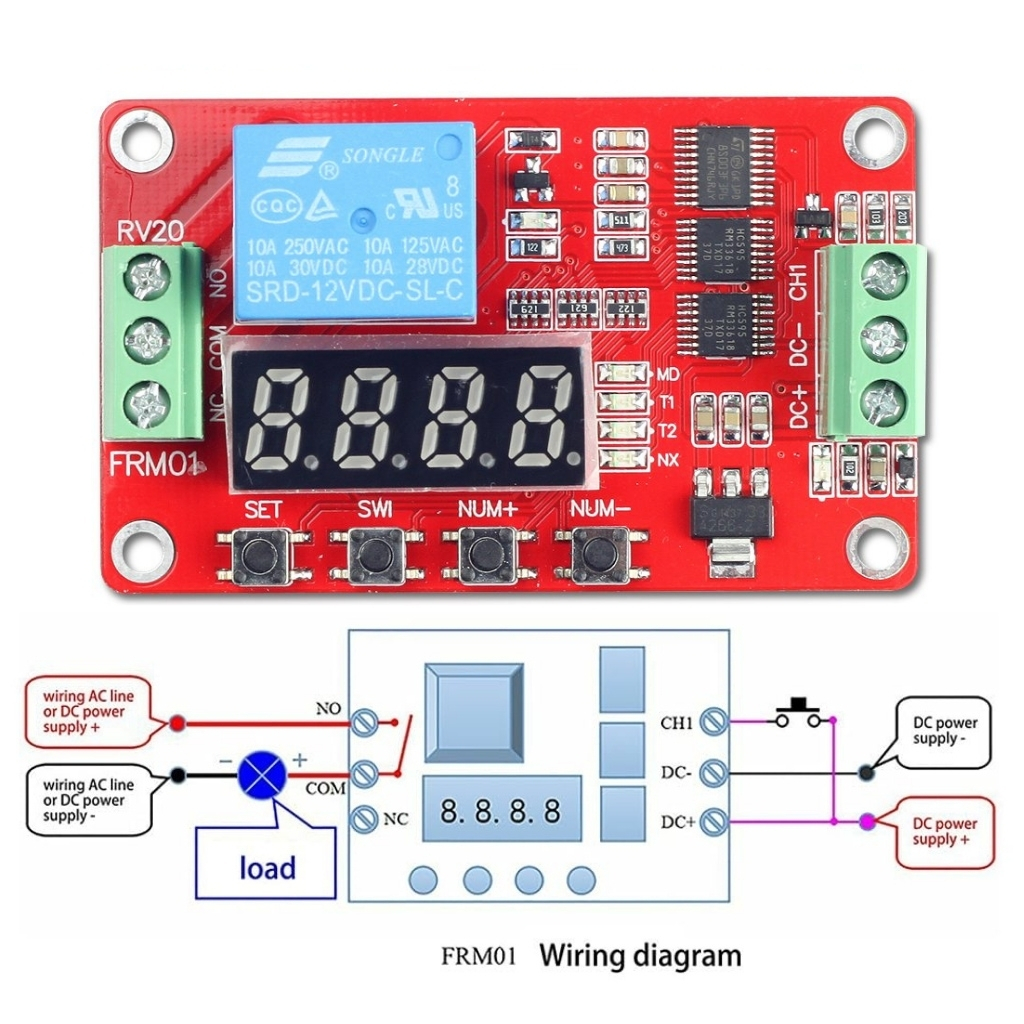

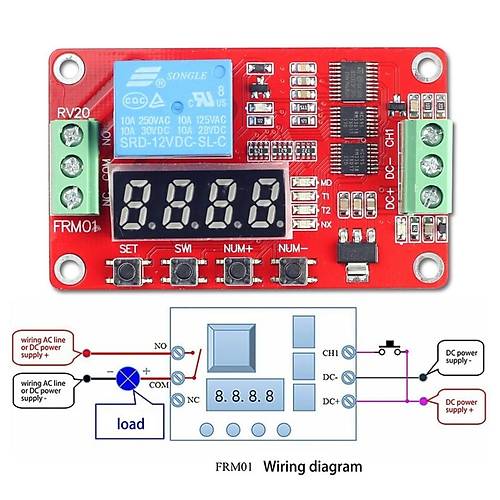

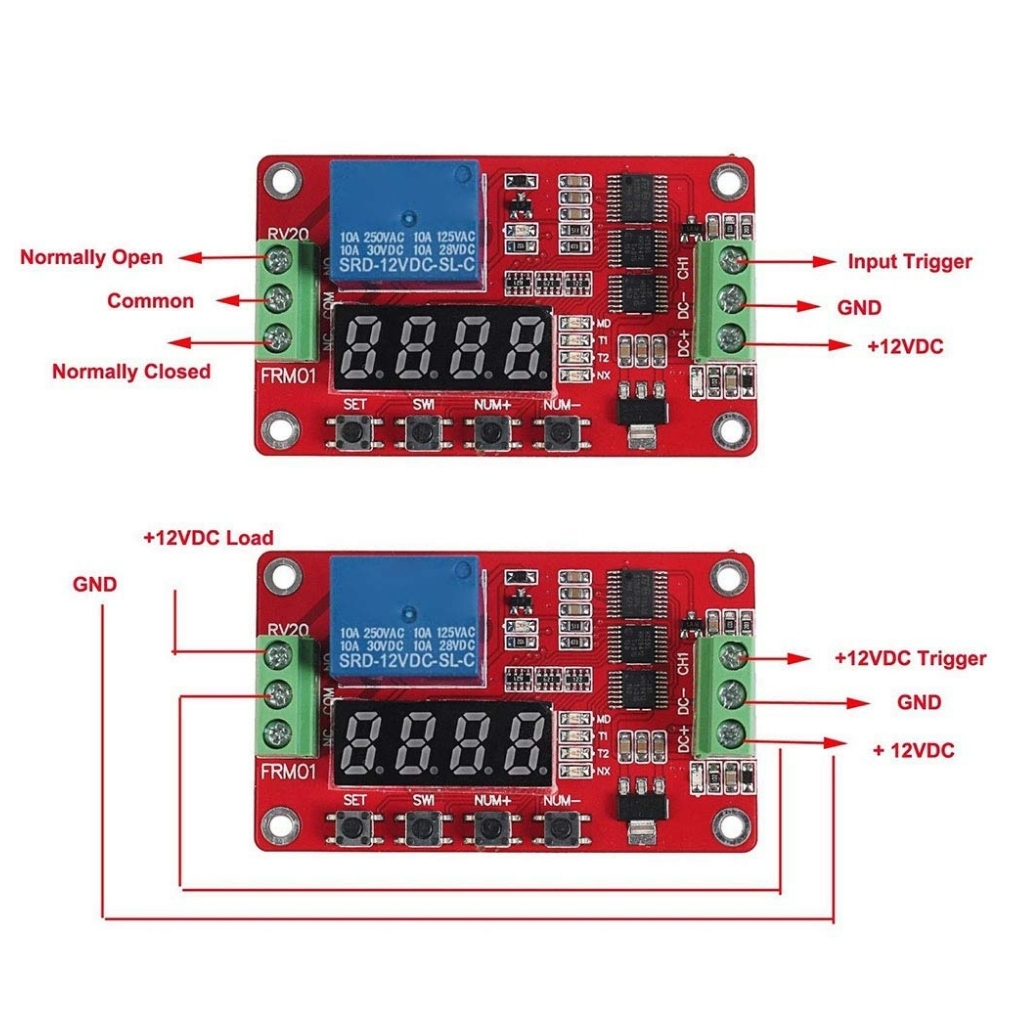

Temel bağlantı terminalleri:
- DC+/DC-: 12V DC güç kaynağı bağlantısı
- IN+/IN-: Tetikleme girişi (kuru kontak veya 5-12V sinyal)
- COM: Röle ortak ucu
- NO: Normalde açık kontak
- NC: Normalde kapalı kontak
Çalışma modları ve jumper ayarları:
- OFF Delay (Kapama Gecikmesi): Tetikleme kesildiğinde röle belirli bir süre sonra devreden çıkar
- ON Delay (Açma Gecikmesi): Tetikleme geldiğinde röle belirli bir süre sonra devreye girer
- One Shot (Tek Darbe): Tetikleme geldiğinde röle belirli bir süre için aktif kalır sonra kapanır

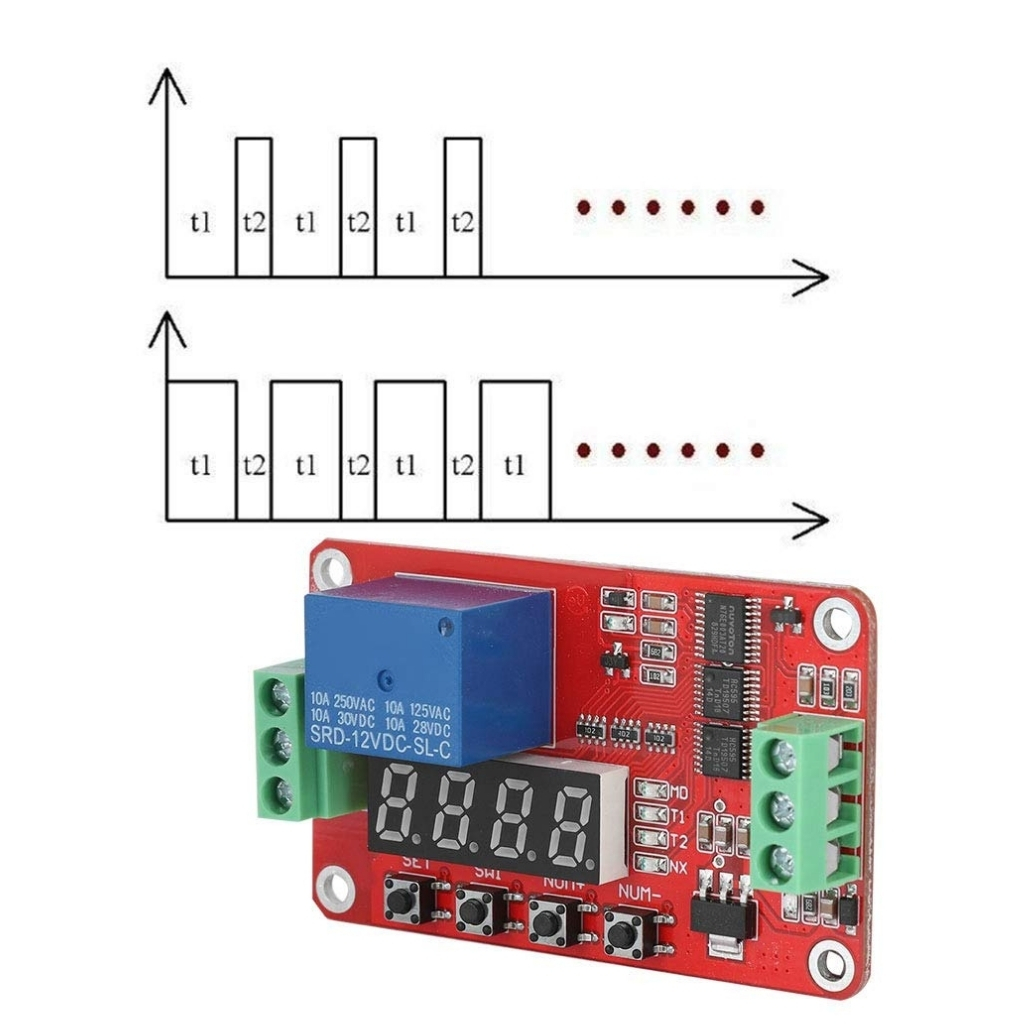

- Astable (Flipflop): Röle periyodik olarak açılıp kapanır
Zaman aralığı ayarı:
- Potansiyometre ile hassas ayar yapın
- Jumper pozisyonları ile zaman aralığı ölçeğini seçin (0.1sn-1sn, 1sn-10sn, 10sn-100sn, vb.)
Montaj adımları:
- Modülü kuru ve güvenli bir yere monte edin
- Güç kaynağını bağlamadan önce tüm bağlantıları kontrol edin
- Potansiyometre ile istenen zaman aralığını ayarlayın
- Jumper ile çalışma modunu seçin
- Tetikleme kaynağını IN+/IN- terminallerine bağlayın
- Kontrol edilecek cihazı röle kontakları üzerinden bağlayın
Sorun Giderme ve İpuçları
FRM01 12V Zaman Ayarlı Röle Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Röle Çalışmıyor: Güç kaynağını ve bağlantılarını kontrol edin, jumper ayarlarını doğrulayın
- Zamanlama Sorunları: Potansiyometre ayarını kontrol edin, doğru zaman aralığı jumper'ını seçin
- Tetikleme Algılanmıyor: Tetikleme bağlantılarını ve sinyal seviyesini kontrol edin
- Kararsız Çalışma: Güç kaynağının yeterli akım sağladığından emin olun
- Güç LED'i Yanmıyor: Polariteyi ve güç kaynağı voltajını kontrol edin
Verimli Kullanım İpuçları
- Yüksek akım gerektiren yüklerde, rölenin NO/NC kontaklarının akım kapasitesini aşmayın
- Endüktif yükler (motor, solenoid) için röle kontakları arasına söndürme devresi ekleyin
- Hassas zamanlama gerektiren uygulamalarda, güç kaynağının stabil olduğundan emin olun
- Uzun süreli çalışma için modülün yeterli havalandırmaya sahip olduğundan emin olun
- Dış ortam uygulamalarında, modülü nem ve tozdan koruyacak bir muhafaza içine yerleştirin
- Yüksek miktarda elektriksel gürültü olan ortamlarda, filtreleme kapasitörleri ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kontrol modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
FRM01 modülü hangi çalışma modlarına sahiptir?
Dört farklı çalışma modu vardır: Kapama gecikmesi (OFF Delay), Açma gecikmesi (ON Delay), Tek darbe (One Shot) ve Astable (Flipflop) modu.
Maksimum ayarlanabilir zaman aralığı nedir?
Jumper ayarlarına bağlı olarak 0.1 saniyeden 60 saate kadar ayarlanabilir. Potansiyometre ile belirlenen aralıkta hassas ayar yapılabilir.
Bu modül AC yükleri kontrol edebilir mi?
Evet, röle kontakları 10A/250V AC kapasitesine sahiptir. Aydınlatma, motorlar gibi AC yükleri güvenle kontrol edebilir.
Tetikleme girişine ne bağlanabilir?
Düğme, switch, sensör çıkışı veya 5-12V DC sinyal bağlanabilir. Giriş optokuplör ile izole edilmiştir.
Ayarlanan zaman ne kadar hassastır?
Hassasiyet seçilen zaman aralığına göre değişir. Kısa aralıklarda ±%5, uzun aralıklarda ±%10 hassasiyet sağlar.
Sürekli tekrarlayan çalışma nasıl sağlanır?
Astable (Flipflop) modu seçilerek sürekli açma-kapama döngüsü elde edilebilir. Açık ve kapalı kalma süreleri potansiyometre ile ayarlanır.
Modül ters polariteye karşı korumalı mıdır?
Evet, ters polarite koruması bulunmaktadır. Yanlış bağlantı durumunda modül zarar görmez, ancak çalışmaz.
12V dışında farklı voltajlarla çalışabilir mi?
Modül 12V DC için tasarlanmıştır. 9-15V aralığında çalışabilir, ancak nominal değer olan 12V kullanılması önerilir.
