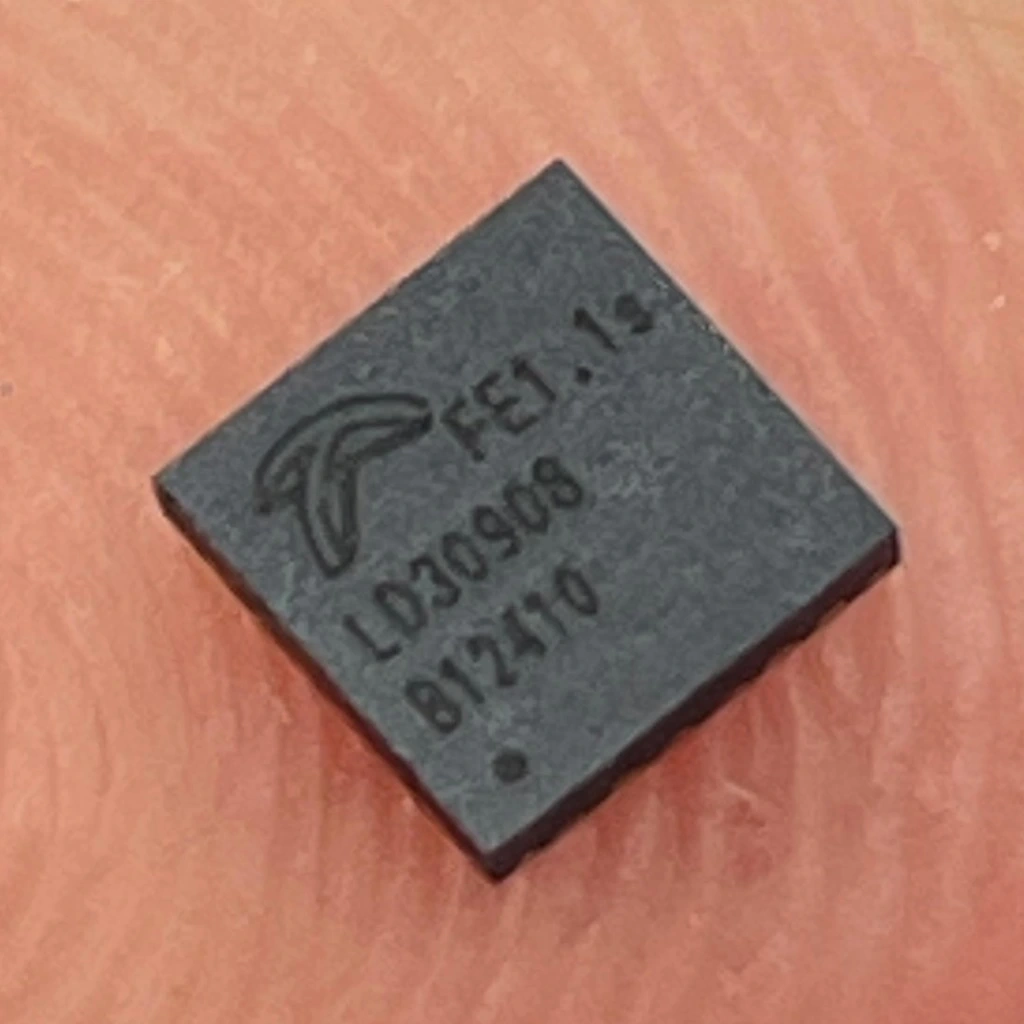

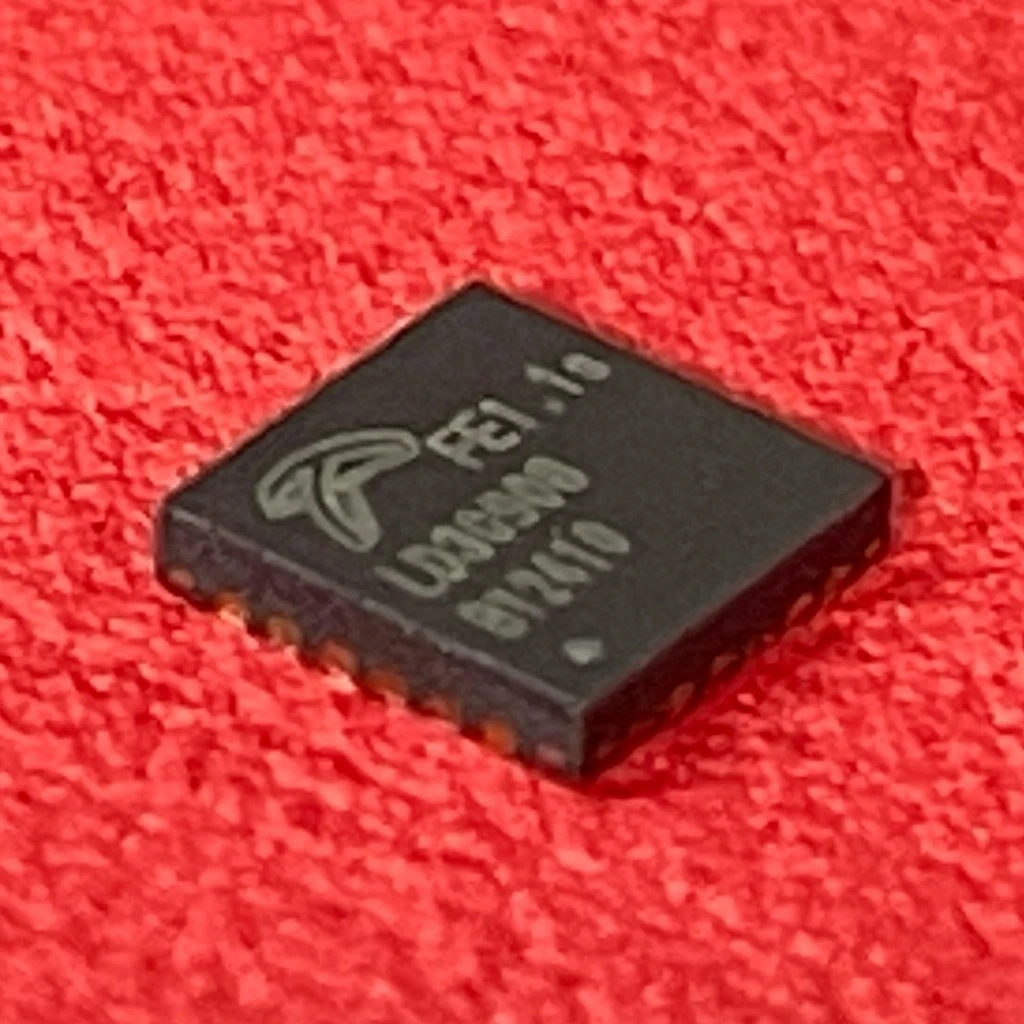

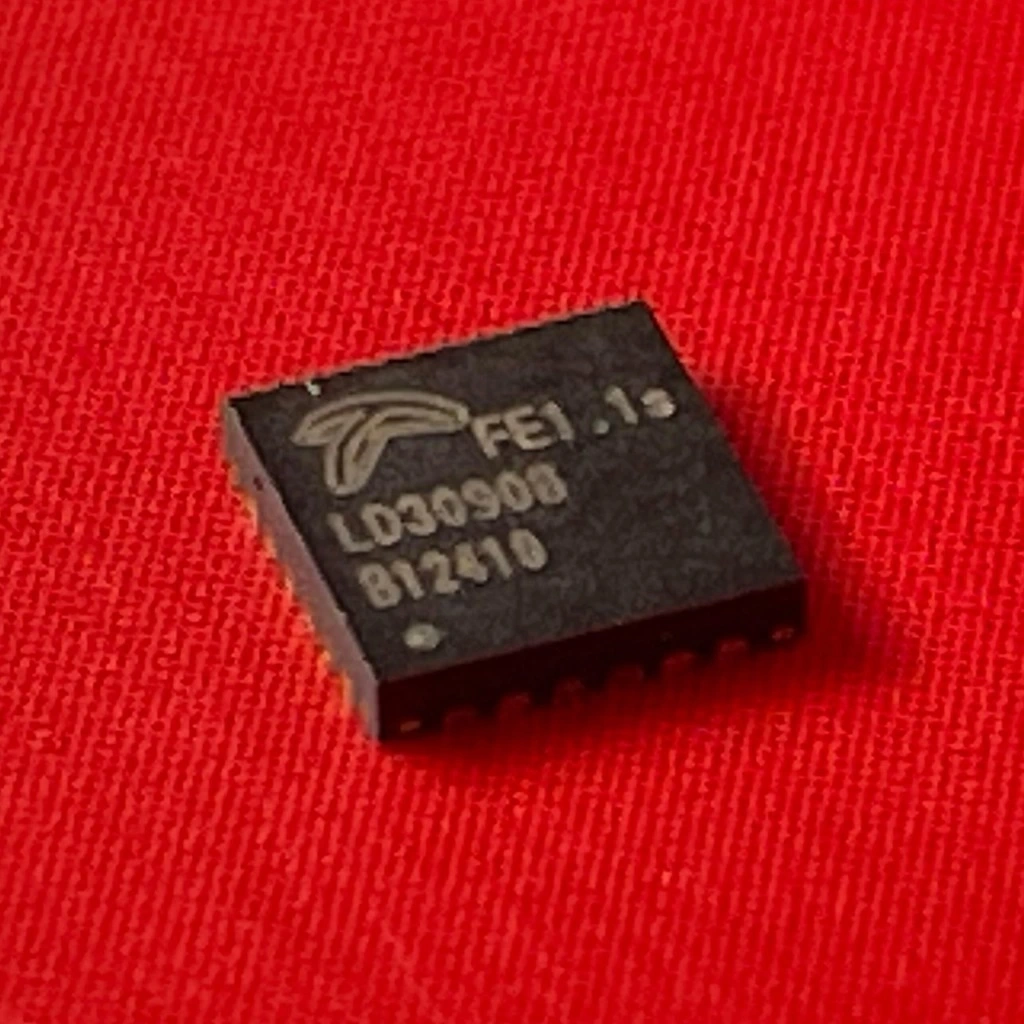

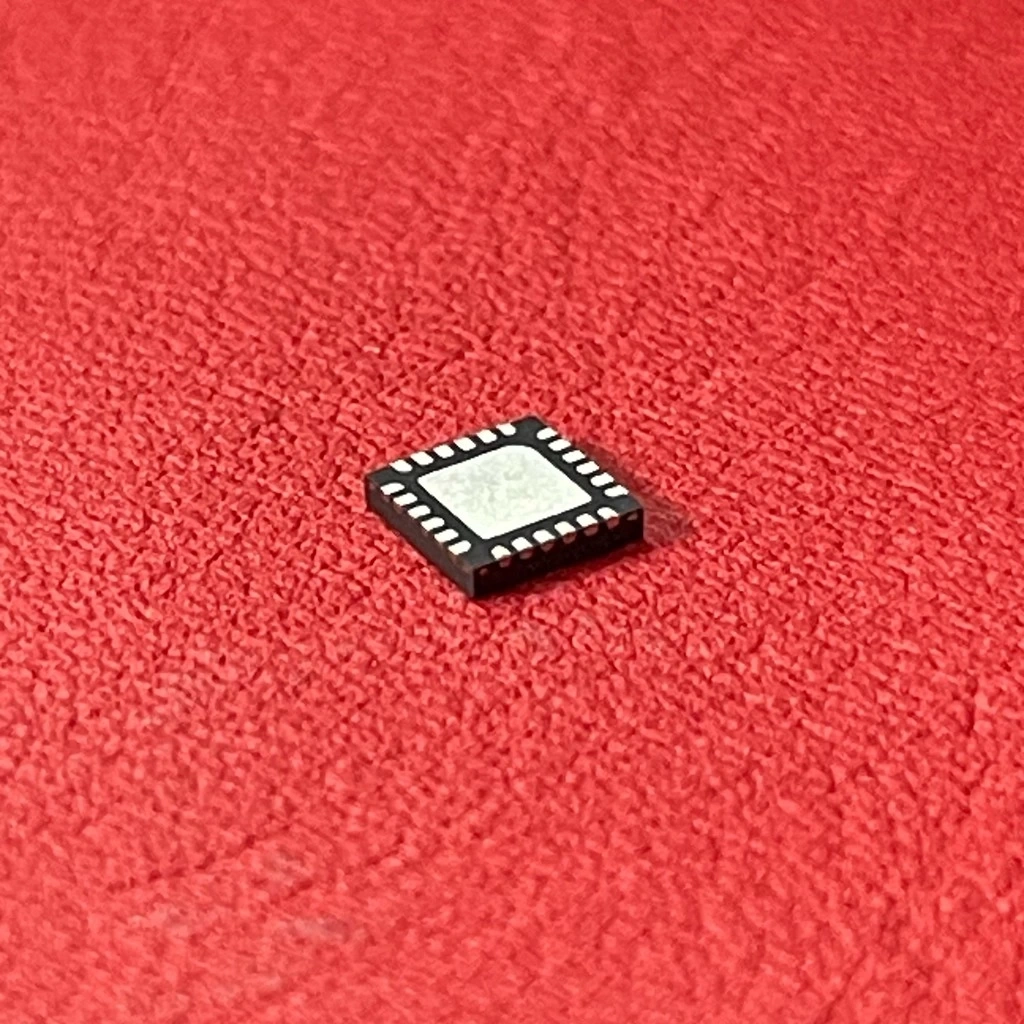

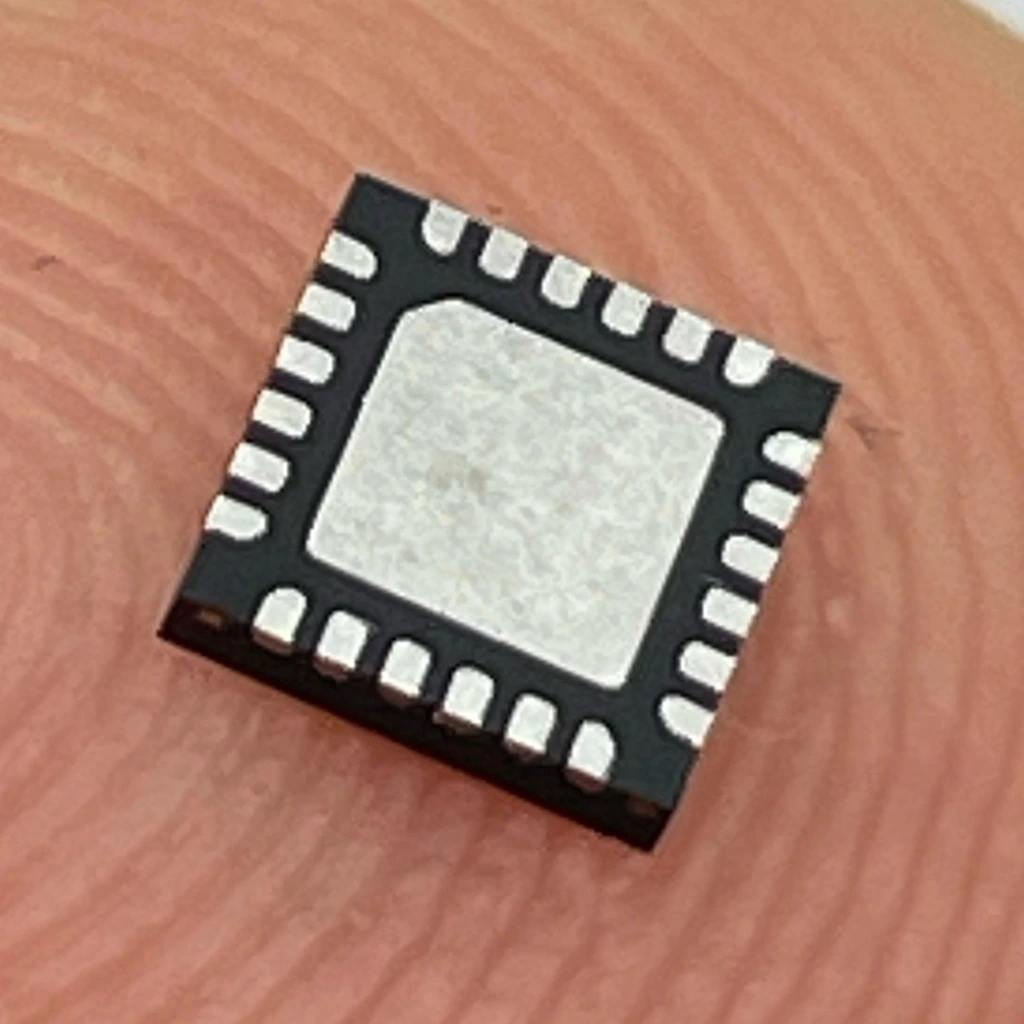

FE1.1S USB 2.0 Yüksek Hızlı 4-Portlu Hub Denetleyici IC

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC

FE11S, kompakt ve verimli bir USB 2.0 hub denetleyici entegresidir. Birden fazla USB cihazını tek bir ana bağlantı noktasına bağlamak için tasarlanmış bu entegre, 480 Mbps yüksek hız veri aktarımını destekler.

4 downstream portu ve güç yönetim özellikleri ile bu elektronik komponentler, kompakt USB hub tasarımları için ideal bir çözüm sunar.

Düşük güç tüketimi ve çoklu cihaz bağlantısı sağlayan FE11S, USB 2.0 uyumlu mikrodenetleyiciler ile entegre çalışarak veri iletişim projelerinize güç katar.

Teknik Özellikler

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Feitian Electronics
• Model: FE11S
• Entegre Tipi: USB 2.0 Hub Denetleyici
• Arayüz Standardı: USB 2.0 High-Speed
• Maksimum Veri Hızı: 480 Mbps
• Paket Tipi: SSOP-28
• Downstream Port Sayısı: 4
• USB Uyumluluğu: USB 2.0, USB 1.1, USB 1.0
• Voltaj Gereksinimleri: 3.3V veya 5V
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Güç Tüketimi: <100mW (tipik çalışma)
• Çalışma Modu: Self-powered veya Bus-powered
• Güç Yönetimi Özellikleri: Port başına güç kontrolü
• Bağımsız Port Güç Anahtarlama: Var
• Over-Current Koruma: Destekler
• Kristal Gereksinimleri: 12MHz
• Status LED Desteği: Var
• ESD Koruması: ±8kV
• RoHS Uyumluluğu: Evet
• EEPROM Arayüzü: I²C
• MTBF (Ortalama Arıza Zamanı): >500,000 saat

Kullanım Alanları

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

USB Hub Tasarımları

• Taşınabilir USB hub'lar
• Klavye ve monitör entegre USB portları
• Masaüstü bilgisayar USB genişleticileri
• Ofis ekipmanları USB bağlantıları
• Endüstriyel kontrol panelleri

Elektronik Cihazlar

• Çok işlevli yazıcılar
• POS terminalleri
• Kiosk sistemleri
• Multimedya cihazları
• Oyun konsolları ve aksesuarları

Özel Uygulamalar

• Çoklu sensör veri toplama sistemleri
• USB test cihazları
• Elektronik laboratuvar ekipmanları
• Araç içi USB bağlantı noktaları
• IoT ağ geçitleri

Avantajlar ve Özellikler

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC'nin sağladığı avantajlar ve çözümler.

• USB 2.0 Yüksek Hız: 480 Mbps veri aktarım hızı
• Çoklu Port Desteği: 4 downstream port ile çoklu cihaz bağlantısı
• Geriye Dönük Uyumluluk: USB 1.1 ve USB 1.0 standartlarıyla uyumlu
• Düşük Güç Tüketimi: Verimli enerji kullanımı
• Esnek Güç Yapılandırması: Self-powered veya bus-powered mod
• Port Güç Yönetimi: Bağımsız port güç anahtarlama
• Aşırı Akım Koruması: Güvenli çalışma için port koruması
• LED Gösterge Desteği: Her portun durumunu görsel izleme
• Kompakt Paket: SSOP-28 paketi ile alan tasarrufu
• Endüstriyel Sıcaklık Aralığı: Geniş çalışma sıcaklığı

Tasarım ve Uygulama

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC'nin PCB tasarımı ve uygulaması hakkında bilgiler.

Tasarım için gerekli bileşenler ve öneriler:

• 12MHz kristal osilatör
• 3.3V veya 5V regülatör
• USB konnektörler (Tip A ve Tip B)
• LED göstergeler ve sürücü dirençleri
• Bypass kapasitörleri (100nF, 10uF)
• Port güç anahtarlama transistörleri
• EEPROM (isteğe bağlı yapılandırma için)

Önemli tasarım hususları:

• Veri Hatları: 90 ohm diferansiyel empedans koruması
• Güç Dağıtımı: Port başına en az 500mA akım kapasitesi
• PCB Katmanları: En az 2 katmanlı PCB önerilir
• EMI Azaltma: USB hatlarını diğer sinyal hatlarından uzak tutma
• Termal Yönetim: Yeterli ısı dağıtımı için bakır alanlar
• ESD Koruması: USB girişlerinde koruyucu devreler
• Güç Filtreleme: Her port için ayrı filtreleme kapasitörleri
• Reset Devresi: Güvenilir başlangıç için reset devresi

Sorun Giderme ve İpuçları

FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Tanınmama: Upstream bağlantı ve güç kaynağını kontrol edin
• Düşük Veri Hızı: USB veri hatlarının empedans uyumluluğunu doğrulayın
• Port Güç Sorunları: Güç anahtarlama devrelerini ve akım kapasitesini kontrol edin
• Aşırı Isınma: Güç tüketimini ve termal tasarımı gözden geçirin
• Gürültü ve EMI Sorunları: Filtreleme kapasitörlerini ve topraklama düzenini iyileştirin

Tasarım İpuçları

• Bus-powered modunda toplam güç tüketimini 500mA ile sınırlayın
• Self-powered modunda güvenilir bir güç kaynağı kullanın
• Veri sinyali bütünlüğü için hatları kısa ve eşit uzunlukta tutun
• Downstream portlar için durumu gösteren LED'ler ekleyin
• EEPROM ile VID/PID bilgilerini özelleştirin
• EMI azaltma için ferrit boncuklar ve kapasitörler kullanın

Paket İçeriği

• FE11S USB 2.0 Yüksek Hızlı 4 Portlu Hub Denetleyici IC
