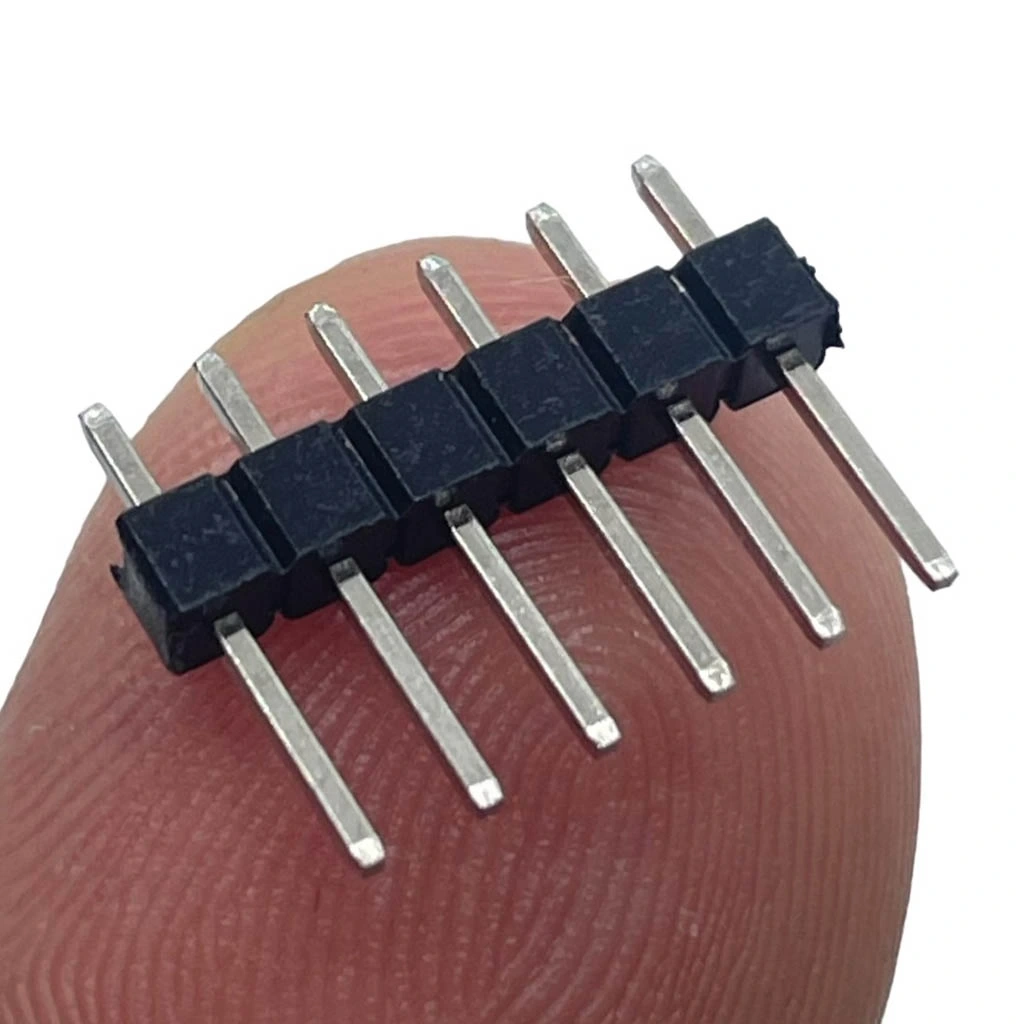

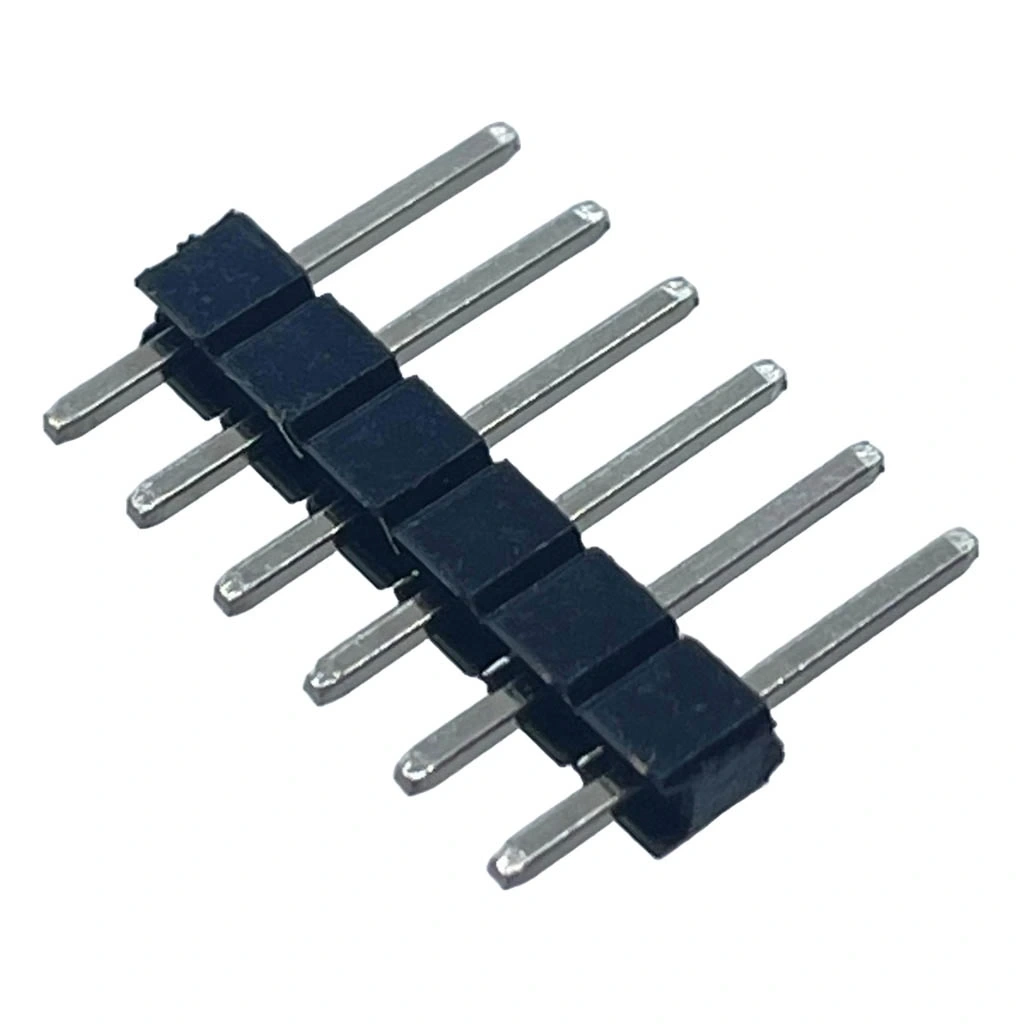

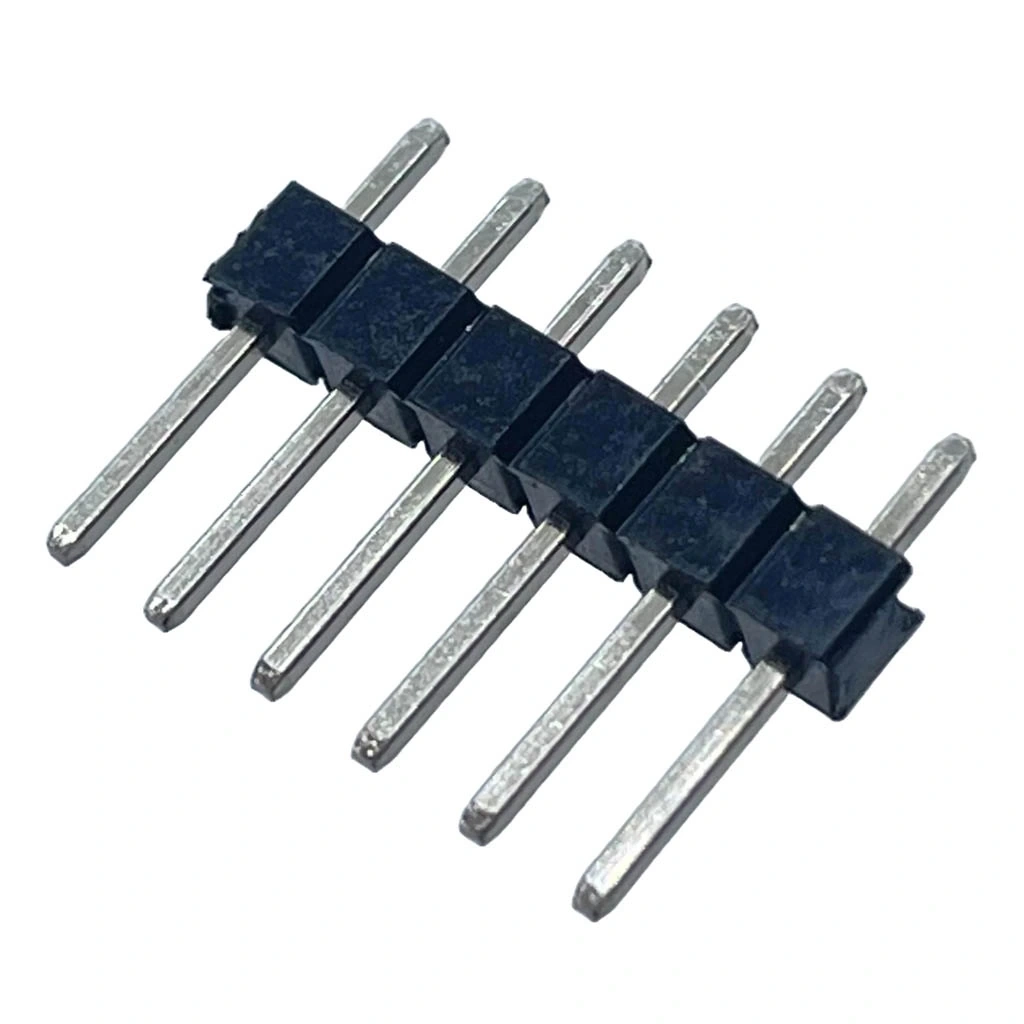

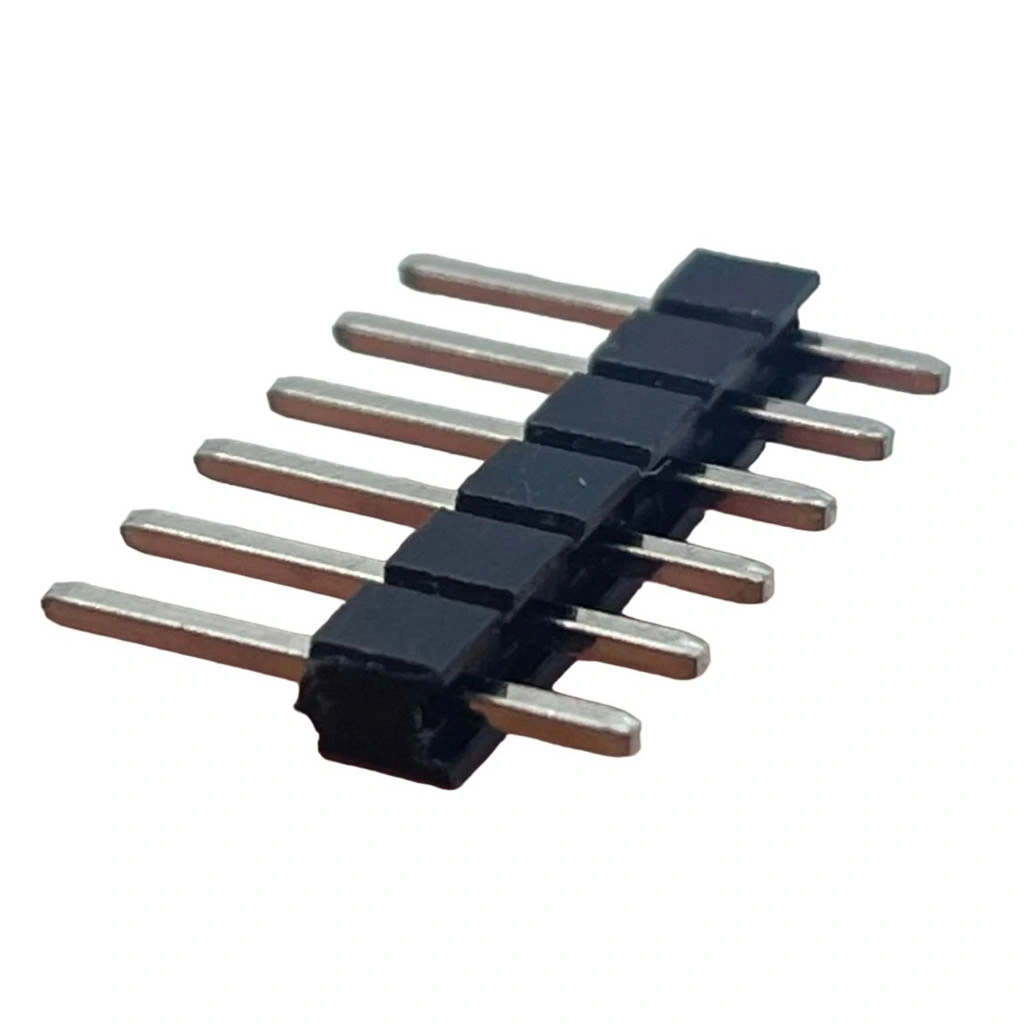

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra

Erkek Pin Header 6 Pin 12mm, elektronik projelerde standart bağlantı çözümü sunan 2.54mm pin aralıklı tek sıralı bir konnektördür. 180 derece düz açıyla tasarlanan bu pin header, Arduino, Raspberry Pi ve çeşitli elektronik modüllerin bağlantılarında kullanılmak üzere idealdir.

6 adet pin içeren ve 12mm yüksekliğe sahip olan bu elektronik komponent, dayanıklı yapısı ve güvenilir bağlantı özelliği ile prototip geliştirme, ürün üretimi ve hobi projelerinde tercih edilir. Standart 2.54mm aralık sayesinde breadboard ve dişi jumper ile tam uyumludur.

Kolay takılıp çıkarılabilen ve tekrar kullanılabilir yapıya sahip olan bu pin header, kırılabilir tasarımı sayesinde ihtiyaç duyulan pin sayısına göre özelleştirilebilir ve çeşitli elektronik sistemlerde esneklik sağlar.

Teknik Özellikler

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Erkek Pin Header
• Pin Sayısı: 6 pin
• Sıra Yapısı: Tek sıra (1x6))

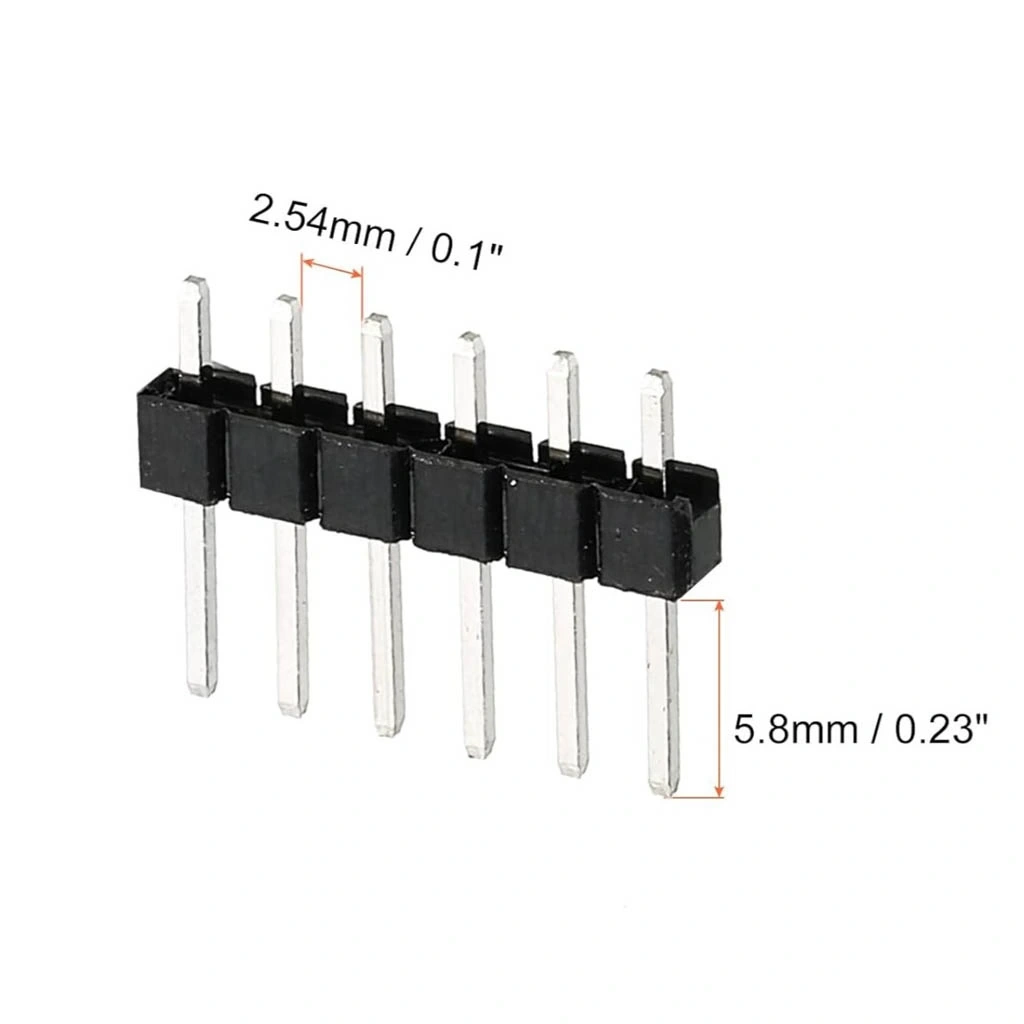

• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 180° (düz)
• Pin Yüksekliği: 12mm
• Pin Genişliği: 0.64mm (yaklaşık)
• Pin Malzemesi: Pirinç
• Pin Kaplama: Altın kaplama
• Plastik Gövde Malzemesi: Siyah PBT (Polibutilen Tereftalat)
• Gövde Rengi: Siyah
• İşletim Sıcaklık Aralığı: -40°C ila +105°C
• Akım Kapasitesi: 3A (maksimum, pin başına)
• Voltaj Değeri: 250V AC/DC (maksimum)
• Kontak Direnci: 20mΩ (maksimum)
• İzolasyon Direnci: 1000MΩ (minimum)
• Dayanım Voltajı: 500V AC
• Takma/Çıkarma Ömrü: >100 döngü
• Uyumluluk: Breadboard, dişi jumper, dişi konnektör
• Montaj Tipi: Through-hole
• Bölünebilirlik: Evet (kırılabilir tasarım)
• RoHS Uyumluluğu: Evet
• Toplam Uzunluk: 15.24mm (6 pin x 2.54mm)
• Toplam Yükseklik: 12mm + 3mm plastik gövde = 15mm (yaklaşık)

Kullanım Alanları

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Geliştirme Kartları ve Sensörler

• I2C sensör bağlantıları
• Arduino header pinleri
• SPI arayüz bağlantıları
• ESP8266/ESP32 modül bağlantıları
• UART/seri port bağlantıları

Prototip ve Devre Geliştirme

• Breadboard projeleri
• PCB modül bağlantıları
• Geçici test bağlantıları
• Devre prototipleme
• Sökülebilir bağlantı noktaları

Elektronik Projeler

• Güç kaynağı bağlantıları
• Motor sürücü arayüzleri
• Sinyal iletim hatları
• Ekran modül bağlantıları
• DIY elektronik projeleri

Avantajlar ve Özellikler

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra'nın sağladığı avantajlar ve çözümler.

• Standart Pin Aralığı: 2.54mm endüstri standardı ile geniş uyumluluk
• Uzun Pin Tasarımı: 12mm uzunluk ile esneklik ve erişim kolaylığı
• Kaliteli Malzeme: Pirinç pimler ve dayanıklı PBT gövde
• Altın Kaplama: Düşük temas direnci ve korozyon direnci
• Kolay Montaj: Through-hole tasarımıyla basit PCB lehimleme
• Ayarlanabilir Pin Sayısı: İhtiyaca göre kırılabilir tasarım
• Güvenilir Bağlantı: Sağlam mekanik tutunma özelliği
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası kullanım
• Kompakt Boyut: Yer sınırlaması olan projeler için ideal
• Çok Yönlü Kullanım: Breadboard, PCB veya kablo bağlantısı

Montaj ve Kullanım Rehberi

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra'nın doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• Konumlandırma: Pin headeri PCB üzerindeki deliklerle hizalayın
• Sabitleme: Breadboard veya tutucuya yerleştirerek pozisyonu koruyun
• İlk Lehim: Bir uç pini lehimleyerek pozisyonu sabitleyin
• Kontrol: Dikey konumunu kontrol edip gerekirse düzeltin
• Tamamlama: Diğer pinleri sırayla lehimleyin

Kullanım Önerileri:

• Pin Ayarlaması: Fazla pinleri yan keski ile dikkatlice kesin
• Breadboard Kullanımı: Pinleri tam dik olarak yerleştirin
• Dişi Konnektör Bağlantısı: Tam hizalayarak hafif baskıyla takın
• Jumper Kabloları: Sağlam bağlantı için tam oturtun
• Bakım: Oksitlenme durumunda kontak temizleyici kullanın

Sorun Giderme ve İpuçları

Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğri Montaj: Lehimleme sırasında breadboard kullanarak sabitleyin.
• Zayıf Kontak: Pin yüzeylerini izopropil alkol ile temizleyin.
• Lehim Sorunu: Soğuk lehim bağlantılarını tekrar lehimleyin.
• Pin Kırılması: Kırarken çentik oluşturun ve dikkatlice bükün.
• Uyum Sorunu: Dişi konnektörün pin aralığını kontrol edin.

Kullanım İpuçları

• Kırma işlemi için keskin yan keski veya maket bıçağı kullanın
• Dişi konnektör takıp çıkarırken düz bir şekilde hareket ettirin
• PCB'ye lehimlemeden önce pin uçlarını temizleyin
• Breadboard'da kullanırken aynı pin grubunu tercih edin
• Yüksek akım gerektiren uygulamalarda pin başına akım sınırına dikkat edin
• Hassas uygulamalarda gold-flash yerine tam altın kaplama tercih edin

Paket İçeriği

• Erkek Pin Header 6 Pin 12mm 2.54mm 1x6 180° Tek Sıra
