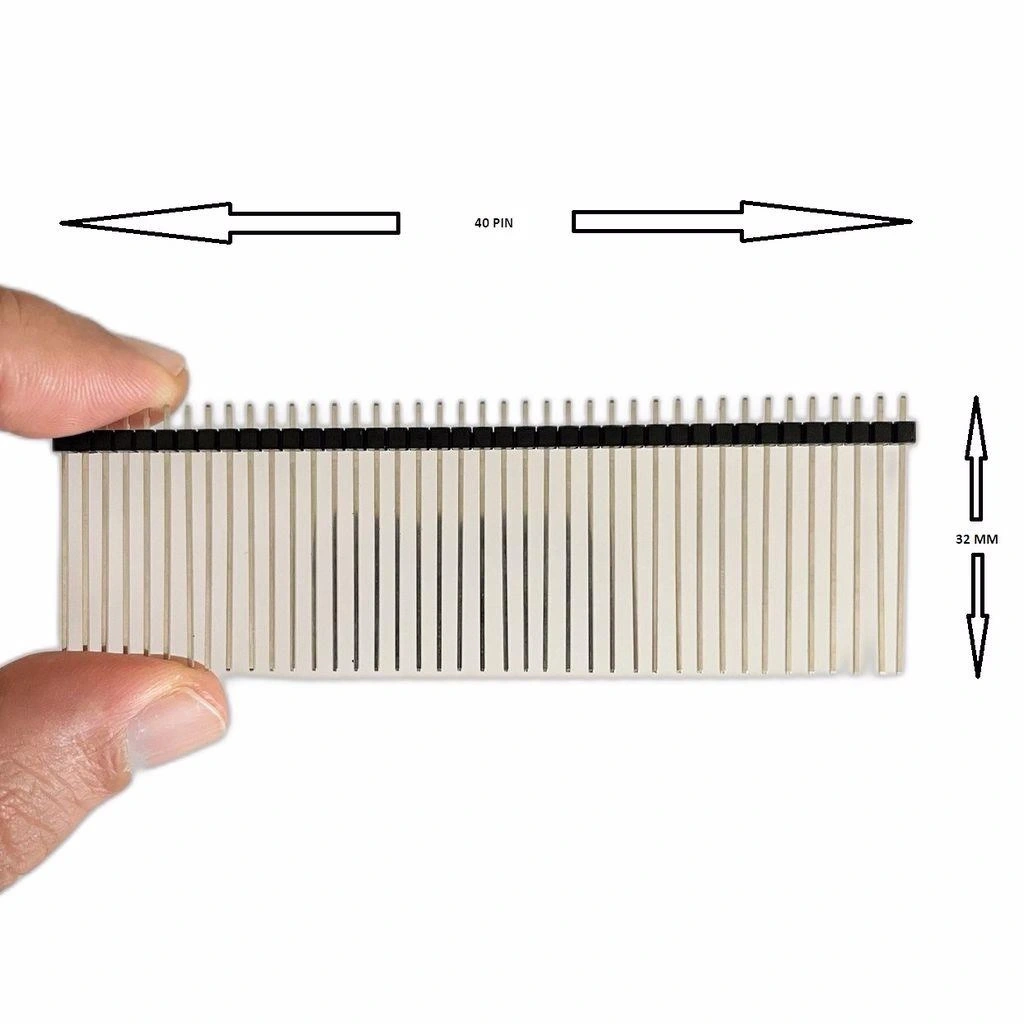

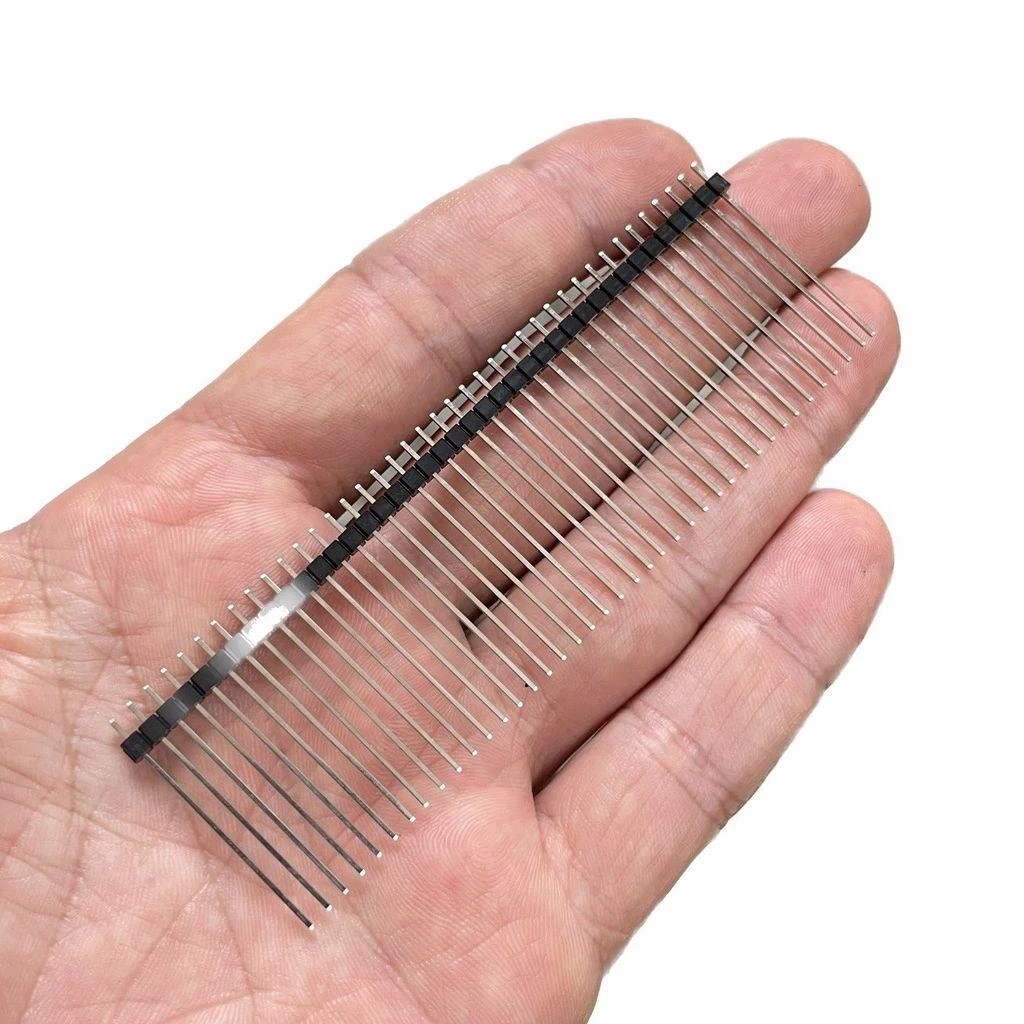

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra

Erkek Pin Header 40 Pin 32 mm, elektronik projelerde kapsamlı bağlantı çözümü sunan, 2.54mm standart pin aralıklı tek sıralı bir konnektördür. 180 derece düz açıyla tasarlanan ve ekstra uzun pin yapısına sahip olan bu bağlantı elemanı, Arduino, Raspberry Pi ve çeşitli geliştirme kartları için ideal bir seçimdir.

40 adet pin içeren ve 32mm ekstra uzun pin yüksekliğine sahip olan bu elektronik komponent, dayanıklı yapısı ve geniş kullanım alanı ile prototip geliştirme, ürün tasarımı ve elektronik projelerinde tercih edilir. Standart 2.54mm aralık sayesinde breadboard ve dişi konnektörlerle tam uyumludur.

Kırılabilir yapıya sahip olan bu pin header, uzunluğu sayesinde çok katmanlı PCB tasarımları ve yükseklik gerektiren uygulamalar için avantaj sağlar. İhtiyaç duyulan pin sayısına göre özelleştirilebilir olmasıyla her türlü elektronik sistem tasarımında esneklik sunar.

Teknik Özellikler

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Erkek Pin Header
• Pin Sayısı: 40 pin
• Sıra Yapısı: Tek sıra (1x40))
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 180° (düz)
• Pin Yüksekliği: 32mm
• Pin Genişliği: 0.64mm (yaklaşık)
• Pin Malzemesi: Pirinç
• Pin Kaplama: Altın kaplama
• Plastik Gövde Malzemesi: Siyah PBT (Polibutilen Tereftalat)
• Gövde Rengi: Siyah
• İşletim Sıcaklık Aralığı: -40°C ila +105°C
• Akım Kapasitesi: 3A (maksimum, pin başına)
• Voltaj Değeri: 250V AC/DC (maksimum)
• Kontak Direnci: 20mΩ (maksimum)
• İzolasyon Direnci: 1000MΩ (minimum)
• Dayanım Voltajı: 500V AC
• Takma/Çıkarma Ömrü: >100 döngü
• Uyumluluk: Breadboard, dişi jumper, dişi konnektör
• Montaj Tipi: Through-hole
• Bölünebilirlik: Evet (kırılabilir tasarım)
• RoHS Uyumluluğu: Evet
• Toplam Uzunluk: 101.6mm (40 pin x 2.54mm)
• Toplam Yükseklik: 32mm (pin uzunluğu) + 3mm (plastik gövde) = 35mm

Kullanım Alanları

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Çok Katlı PCB Projeleri

• Kart yığınları arası bağlantı
• Sandviç PCB tasarımları
• Raspberry Pi HAT'ları ve Shield'ları
• Yükseklik gerektiren modül bağlantıları
• 3D elektronik yapılandırmalar

Özel Bağlantı Çözümleri

• Geniş komponentli devrelerde erişim
• Derin breadboard bağlantıları
• Yükseltilmiş modül yerleşimleri
• Ekranlı ve korumalı kart tasarımları
• Ara bağlantı blokları

Geliştirme ve Prototipleme

• Geliştirme kartları genişletme
• Test noktaları oluşturma
• Modüler prototip sistemleri
• Çoklu breadboard yapıları
• Esnek bağlantı sistemleri

Avantajlar ve Özellikler

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra'nın sağladığı avantajlar ve çözümler.

• Ekstra Uzun Pin Yapısı: 32mm uzunluk ile özel bağlantı çözümleri
• Yüksek Pin Sayısı: 40 pin ile kapsamlı bağlantı olanağı
• Standart Pin Aralığı: 2.54mm endüstri standardı ile geniş uyumluluk
• Yüksek Kaliteli Malzeme: Pirinç pimler ve dayanıklı PBT gövde
• Altın Kaplama: Düşük temas direnci ve korozyon direnci
• Özelleştirilebilir Uzunluk: İhtiyaca göre kesilebilir/bölünebilir tasarım
• Çok Yönlü Kullanım: PCB montajı, breadboard ve jumper bağlantıları
• Katmanlar Arası Erişim: Uzun pinlerle çok katlı PCB tasarımlarında kolaylık
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası güvenilir çalışma
• Yüksek Akım Kapasitesi: Pin başına 3A ile güçlü bağlantı performansı

Montaj ve Kullanım Rehberi

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra'nın doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj İpuçları:

• Pin Uzunluğu Ayarlama: İhtiyaca göre yan keski ile kısaltabilirsiniz
• Yerleştirme: Pinleri PCB deliklerine dik açıda yerleştirin
• Sabitleme: Lehim öncesi pozisyonu korumak için yardımcı tutucu kullanın
• İlk Lehimleme: Köşe pinleri lehimleyerek pozisyonu sabitleyin
• Destek Kullanımı: Uzun pinler için PCB'nin altından destek sağlayın

Çok Katlı PCB Bağlantıları:

• Mesafe Ölçümü: PCB'ler arası mesafeyi doğru hesaplayın
• Pin Seçimi: Bağlantı için gerekli pin sayısını belirleyin
• Hizalama: PCB'lerin tam hizalı olmasını sağlayın
• Kademeli Montaj: Önce bir PCB'yi tam lehimleyip sonra diğerine geçin
• Mekanik Destek: Uzun pin bağlantılarında ek mekanik destek kullanın

Sorun Giderme ve İpuçları

Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Pin Eğilmesi: Eğilen pinleri düzleştirmek için ince pense kullanın.
• Dengesiz Montaj: Lehim öncesi breadboard veya sabitleme aparatı kullanın.
• Kırma Zorluğu: Keskin yan keski ile plastik gövdeyi hafifçe çentikleyin.
• PCB'ler Arası Hizalama: Şablon veya kılavuz pinler kullanarak hizalama sağlayın.
• Mekanik Dayanıksızlık: Uzun paylı bağlantılarda standart dışında destek kullanın.

Kullanım İpuçları

• PCB arası mesafeyi doğru ölçümleyin ve pin uzunluğunu buna göre seçin
• Uzun pinleri korumak için taşıma sırasında koruyucu kılıf kullanın
• Breadboard'a yerleştirirken pinlerin eğilmemesine dikkat edin
• Lehimleme için kaliteli flux ve uygun sıcaklık ayarı kullanın
• Çoklu bağlantılarda pin gruplaması yaparak işlevi belirginleştirin
• Mekanik stres olan noktalarda ek destekler kullanın

Paket İçeriği

• Erkek Pin Header 40 Pin 32 mm 2.54mm 1x40 180° Tek Sıra
