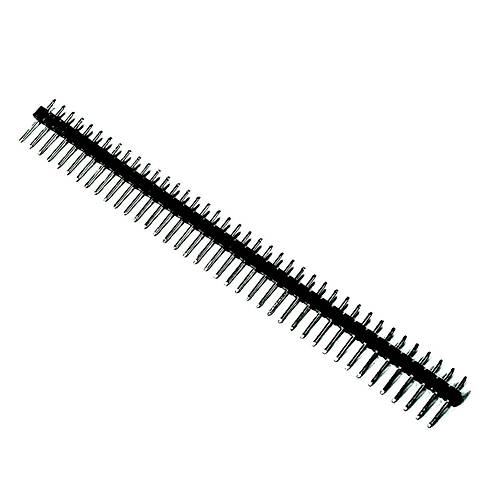

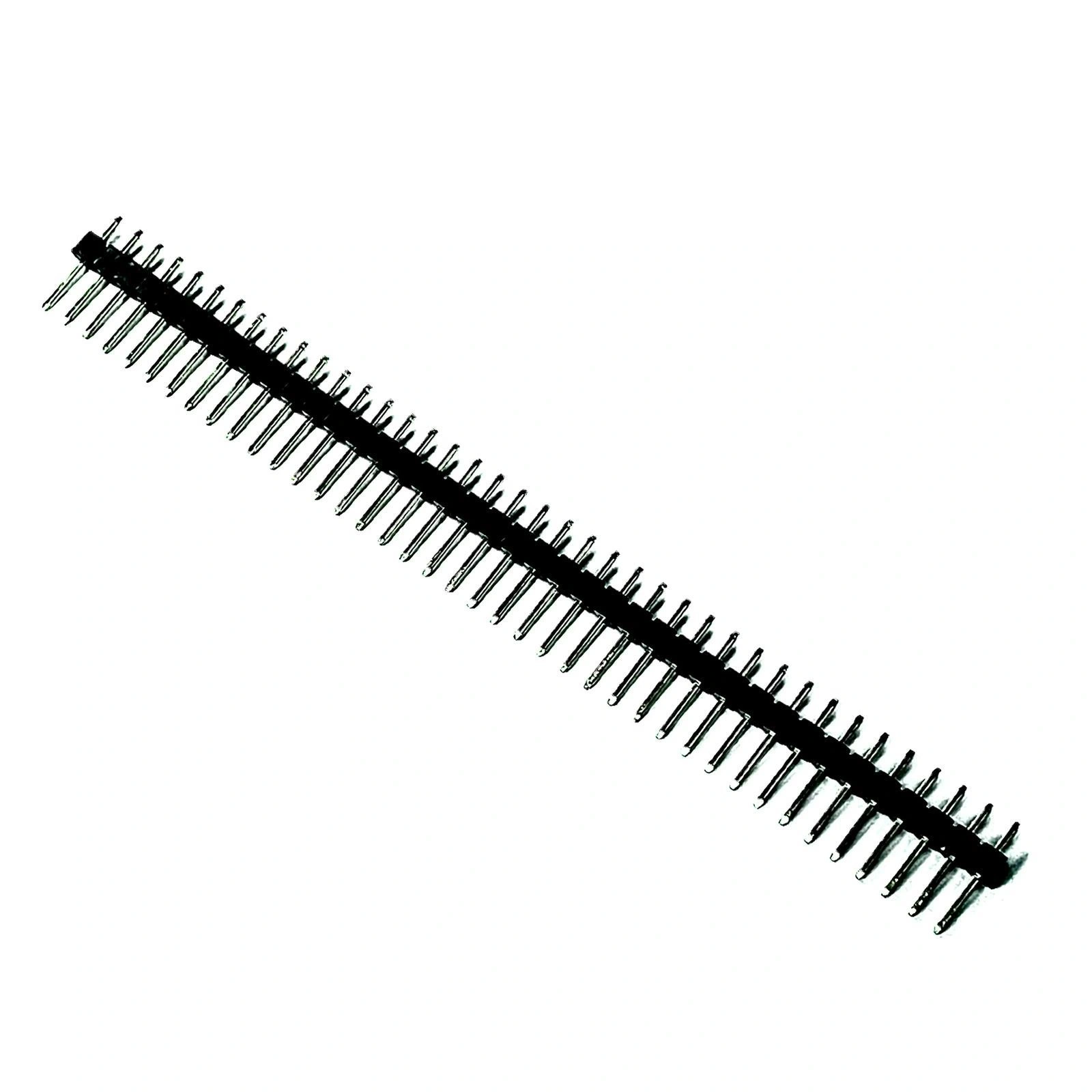

Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra
Erkek Pin Header 40 Pin 12mm, elektronik projelerde geniş bağlantı çözümü sunan 2.54mm pin aralıklı tek sıralı bir konnektördür. 180 derece düz açıyla tasarlanan bu pin header, Raspberry Pi, Arduino ve çeşitli geliştirme kartlarında ideal bağlantı elemanıdır.
40 adet pin içeren ve 12mm yüksekliğe sahip olan bu elektronik komponent, dayanıklı yapısı ve geniş kullanım alanı ile prototip geliştirme, ürün tasarımı ve elektronik projelerinde tercih edilir. Standart 2.54mm aralık sayesinde breadboard ve dişi konnektörlerle tam uyumludur.
Kolay takılıp çıkarılabilen ve ihtiyaca göre bölünebilen yapıya sahip olan bu pin header, uzunluğu ve çok sayıda pin seçeneği ile elektronik devre tasarımında genişletilebilirlik ve esneklik sağlar.
Teknik Özellikler
Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Erkek Pin Header
- Pin Sayısı: 40 pin
- Sıra Yapısı: Tek sıra (1x40))
- Pin Aralığı: 2.54mm (0.1 inç)
- Pin Açısı: 180° (düz)
- Pin Yüksekliği: 12mm
- Pin Genişliği: 0.64mm (yaklaşık)
- Pin Malzemesi: Pirinç
- Pin Kaplama: Altın kaplama
- Plastik Gövde Malzemesi: Siyah PBT (Polibutilen Tereftalat)
- Gövde Rengi: Siyah
- İşletim Sıcaklık Aralığı: -40°C ila +105°C
- Akım Kapasitesi: 3A (maksimum, pin başına)
- Voltaj Değeri: 250V AC/DC (maksimum)
- Kontak Direnci: 20mΩ (maksimum)
- İzolasyon Direnci: 1000MΩ (minimum)
- Dayanım Voltajı: 500V AC
- Takma/Çıkarma Ömrü: >100 döngü
- Uyumluluk: Breadboard, dişi jumper, dişi konnektör
- Montaj Tipi: Through-hole
- Bölünebilirlik: Evet (kırılabilir tasarım)
- RoHS Uyumluluğu: Evet
- Toplam Uzunluk: 101.6mm (40 pin x 2.54mm)
- Toplam Yükseklik: 12mm (pin uzunluğu) + 3mm (plastik gövde) = 15mm
Kullanım Alanları
Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Geliştirme Kartları
- Raspberry Pi GPIO bağlantıları
- Arduino header pinleri
- ESP8266/ESP32 modülleri
- STM32 ve diğer mikrodenetleyici kartları
- LCD/OLED ekran arayüzleri
Prototip ve Devre Geliştirme
- Breadboard projeleri
- PCB modül bağlantıları
- Sensör arayüzleri
- Test noktaları oluşturma
- Sökülebilir bağlantı noktaları
Endüstriyel ve Özel Uygulamalar
- Kontrol sistemleri
- IoT (Nesnelerin İnterneti) cihazları
- Robotik projeler
- Haberleşme arayüzleri
- Güç dağıtım hatları
Avantajlar ve Özellikler
Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra'nın sağladığı avantajlar ve çözümler.
- Yüksek Pin Sayısı: 40 pin ile kapsamlı bağlantı imkanı
- Standart Pin Aralığı: 2.54mm endüstri standardı ile geniş uyumluluk
- Uzun Pin Tasarımı: 12mm yükseklik ile erişim kolaylığı
- Yüksek Kaliteli Malzeme: Pirinç pimler ve dayanıklı PBT gövde
- Altın Kaplama: Düşük temas direnci ve korozyon direnci
- Özelleştirilebilir Uzunluk: İhtiyaca göre bölünebilir tasarım
- Kolay Montaj: Through-hole tasarımıyla basit PCB lehimleme
- Geniş Sıcaklık Aralığı: -40°C ile +105°C arası kullanım
- Güvenilir Bağlantı: Sağlam mekanik tutunma özelliği
- Çok Yönlü Kullanım: PCB, breadboard veya kablo bağlantıları
Montaj ve Kullanım Rehberi
Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra'nın doğru montajı ve kullanımı için rehber bilgiler.
İpucu: Eşit uzunlukta pinler için kesme işlemini maket bıçağıyla yapın.
PCB Montaj Adımları:
- Hazırlık: İstediğiniz pin sayısına göre headeri kesin veya kırın
- Yerleştirme: Pin headeri PCB deliklerine dik olarak yerleştirin
- Sabitleme: Lehimlemeden önce maskeleme bandı veya yardımcı tutucu kullanın
- İlk Lehim: Köşelerdeki pinleri lehimleyerek pozisyonu sabitleyin
- Kontrol: Pozisyonu kontrol edip gerekirse düzeltin
- Tamamlama: Kalan pinleri sırayla lehimleyin
Kullanım İpuçları:
- Breadboard Kullanımı: Pinleri breadboard deliklerine tam dik yerleştirin
- Kırma Teknikleri: Yan keski ile çentik oluşturup kontrollü kırın
- Dişi Konnektör Bağlantısı: Tam hizalama ile yavaşça takın
- Raspberry Pi Bağlantısı: GPIO pin eşleşmesine dikkat edin
- Ek Destek: Uzun pin dizileri için ortadan da destek sağlayın
Sorun Giderme ve İpuçları
Erkek Pin Header 40 Pin 12mm 2.54mm 1x40 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Eğri Montaj: Lehimleme öncesi düz pozisyonda sabitleyin ve köşelerden başlayın.
- Kırma Zorluğu: Keskin yan keski veya maket bıçağı ile önce çentik oluşturun.
- Zayıf Bağlantı: Pin yüzeylerini temizleyin ve dişi konnektörün uyumunu kontrol edin.
- Lehim Köprülenmesi: İnce uçlu havya kullanın ve fazla lehimi lehim pompasıyla temizleyin.
- Pin Eğilmesi: Eğilen pinleri ince pense ile dikkatlice düzeltin.
Verimli Kullanım İpuçları
- Uzun pin dizilerini lehimlerken ortadan da sabitleyin
- Farklı renklerdeki dişi jumperlar ile pin gruplarını işaretleyin
- Kritik bağlantılarda çift sıra pin header kullanarak güvenilirliği artırın
- PCB'de doğru pin konumlandırması için şablon kullanın
- Hassas uygulamalarda altın kaplamanın kalitesini kontrol edin
- Taşıma ve saklama sırasında koruyucu tüp veya kutu kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli boyut ve tipte pin header ürünleri ile projelerinize bağlantı çözümleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
40 pinli pin header ne tür projelerde kullanılır?
Raspberry Pi GPIO bağlantıları, geniş LCD/OLED ekran arayüzleri, çoklu sensör sistemleri, genişletilmiş geliştirme kartları ve kompleks prototip uygulamaları için idealdir.
Pin headeri nasıl istenilen boyutta keserim?
Keskin yan keski ile plastik gövdeden pinler arasından kesebilirsiniz. Alternatif olarak, maket bıçağı ile çentik oluşturup kontrollü şekilde kırabilirsiniz.
Pin header PCB'ye tam dik durmuyorsa ne yapmalıyım?
Lehimi eritin ve yeniden pozisyonlayın. Lehimlemeden önce breadboard kullanarak sabitleyin. İlk olarak köşe pinleri lehimleyip pozisyonu kontrol edin, sonra diğer pinlere geçin.
Pin header ile breadboard arasındaki optimum kullanım nasıldır?
Pinleri breadboarda dik olarak yerleştirin. Uzun 12mm pinler, çoklu breadboard katmanları veya yüksek komponentli projelerde erişim kolaylığı sağlar.
Altın kaplamalı pin header neden önemlidir?
Korozyona karşı üstün direnç, düşük elektriksel temas direnci ve uzun ömür sağlar. Özellikle sık takıp çıkarma gerektiren bağlantılarda ve hassas sinyal iletiminde kritik öneme sahiptir.
Pin header'ı nasıl PCB'den çıkarabilirim?
Lehim pompası ve lehim teli kullanarak tüm pinlerdeki lehimi temizleyin. Sıcak hava istasyonu kullanarak tüm pinleri aynı anda ısıtmak da etkili bir yöntemdir.
Pin header üzerinden maksimum ne kadar akım geçirebilirim?
Pin başına genellikle 3A değerindedir, ancak tüm pinler maksimum akımla kullanılırsa ısınma olabilir. Kritik uygulamalarda güvenlik faktörü ekleyerek 2A ile sınırlandırmanız önerilir.
Tek sıralı pin header ile çift sıralı pin header arasında ne fark vardır?
Tek sıralı header pinleri tek bir doğrultuda sıralar, çift sıralı ise iki paralel sıra halinde düzenler. Çift sıralı daha fazla pin yoğunluğu sağlar ve mekanik olarak daha sağlamdır.
