Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra

Erkek Pin Header 3 Pin, elektronik projelerde standart 2.54mm aralıklı bağlantı elemanıdır. 12mm uzunluğundaki 3 pinli bu erkek header, tek sıralı yapısı ve 180° düz tasarımı ile PCB bağlantıları için idealdir. Kompakt boyutu ve dayanıklı yapısı ile çeşitli elektronik uygulamalarda güvenilir bağlantı sağlar.

PCB'ler, breadboard'lar ve diğer elektronik komponentler arasında elektriksel bağlantı kurmanızı sağlar. Elektronik komponentler arasında temel bir bağlantı elemanı olarak geniş kullanım alanına sahiptir.

Standart 2.54mm pin aralığı, yaygın kullanılan breadboard, jumper kablo ve dişi headerlar ile tam uyumluluk sağlar. Pin header ailesinin kompakt bir üyesi olan bu ürün, lehimlenebilir tasarımı sayesinde projelerinizde kalıcı ve güvenilir bağlantılar oluşturmanıza olanak tanır.

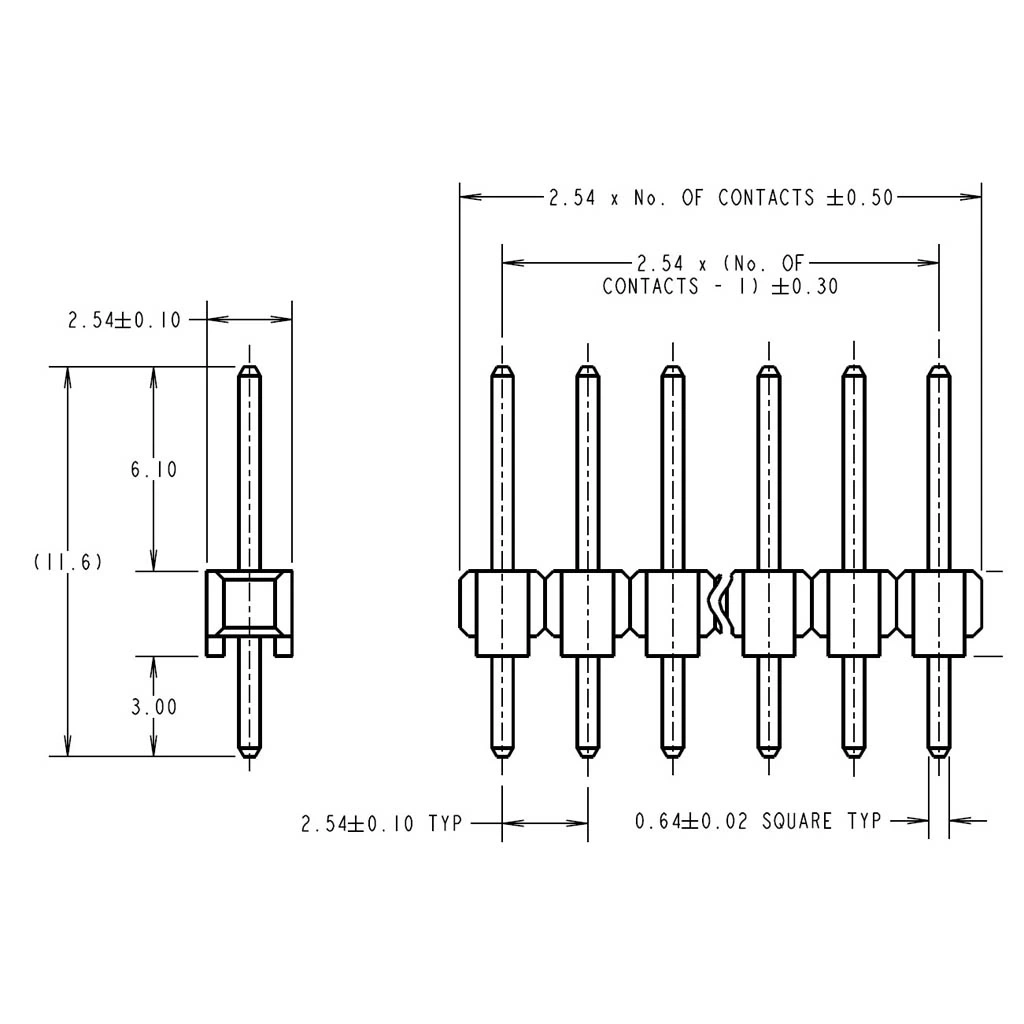

Teknik Özellikler

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 3 pin
• Pin Dizilimi: 1x3 (Tek sıra, 3 pin)
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Uzunluğu: 12mm
• Pin Açısı: 180° (düz)
• Pin Tipi: Erkek
• Malzeme: Plastik gövde, pirinç iletken pin
• Yüzey Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks.)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB lehim
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Projeler

• Arduino projeleri
• Mikrodenetleyici kartları
• Sensör bağlantıları
• PCB ara bağlantıları
• LED kontrol devreleri

Prototip Geliştirme

• Breadboard uygulamaları
• Hızlı prototipleme
• Test devreleri
• Geçici bağlantılar
• Devre doğrulama

Modüler Sistemler

• Genişleme kartları
• Shield bağlantıları
• Sökülebilir modüller
• I/O portları
• Hat bağlantıları

Avantajlar ve Özellikler

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Standart Aralık: 2.54mm evrensel uyumluluk
• Kompakt Boyut: 3 pin tek sıra tasarım
• Düz Pin Yapısı: 180° tasarım ile kolay erişim
• Sağlam Plastik Gövde: Uzun ömürlü kullanım
• İletken Pimler: Verimli elektrik iletimi
• Kolay Montaj: PCB deliklerine doğrudan lehimlenebilir
• Yüksek Uyumluluk: Standart jumper ve dişi headerlar ile kullanım
• Yüksek Sıcaklık Direnci: Lehim işlemlerine dayanıklı
• Düşük Kontak Direnci: Verimli sinyal iletimi
• Çok Yönlü Kullanım: Çeşitli elektronik projelerde esneklik

Montaj ve Kullanım

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra'nın montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Pin header'ı PCB deliklerine yerleştirin
• Düz durmasını sağlamak için breadboard veya dişi konnektör kullanın
• İlk olarak tek bir pini lehimleyin ve pozisyonu kontrol edin
• Hizalama doğruysa diğer pinleri lehimleyin

Bağlantı Tipleri:

• Dişi jumper kablolar ile geçici bağlantı
• Dupont konnektörler ile modüler bağlantı
• Dişi pin header ile devre kartı bağlantısı
• Breadboard üzerinde prototip bağlantısı
• PCB-PCB arası sabit bağlantı

Lehimleme İpuçları:

• Temiz havya ucu kullanın
• Uygun sıcaklıkta lehimleme yapın (320-350°C)
• İnce uçlu havya tercih edin
• Yeterli ama aşırı olmayan lehim kullanın
• Lehimleme sonrası temizlik yapın

Sorun Giderme ve İpuçları

Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğri Lehimleme: Lehim yapmadan önce breadboard ile sabitleyin
• Zayıf Bağlantı: Yeterli lehim kullanın, soğuk lehimden kaçının
• Pin Bükülmesi: Pini düzeltmek için pense kullanın, fazla kuvvet uygulamayın
• Oksitlenmiş Pimler: İnce zımpara veya izopropil alkol ile temizleyin
• Eksik Temas: Pinlerin tam yerleştiğinden emin olun

Bakım ve Kullanım İpuçları

• Pinlere aşırı yan kuvvet uygulamaktan kaçının
• Temas yüzeylerini temiz tutun
• Uzun süre kullanılmayacaksa oksitlenmeden koruyun
• Takıp çıkarma işlemlerini dik açıyla yapın
• Yüksek nemli ortamlarda kontak spreyi kullanın

Verimli Kullanım İpuçları

• Pin header'ları ihtiyaca göre uzun şeritlerden kesebilirsiniz
• PCB tasarımında pin headerlar için yeterli alan bırakın
• Renkli jumper veya konektör kullanarak bağlantıları kodlayın
• Çoklu pin header'ları yan yana yerleştirerek özel konfigürasyonlar oluşturun
• Kritik devrelerde altın kaplı versiyon tercih edin

Paket İçeriği

• Erkek Pin Header 3 Pin 12mm 2.54mm 1x3 180° Tek Sıra
