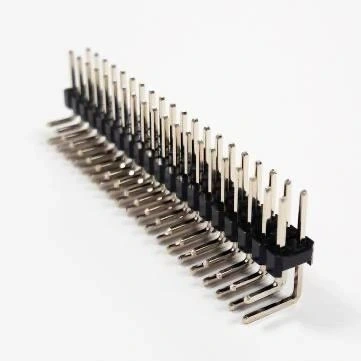

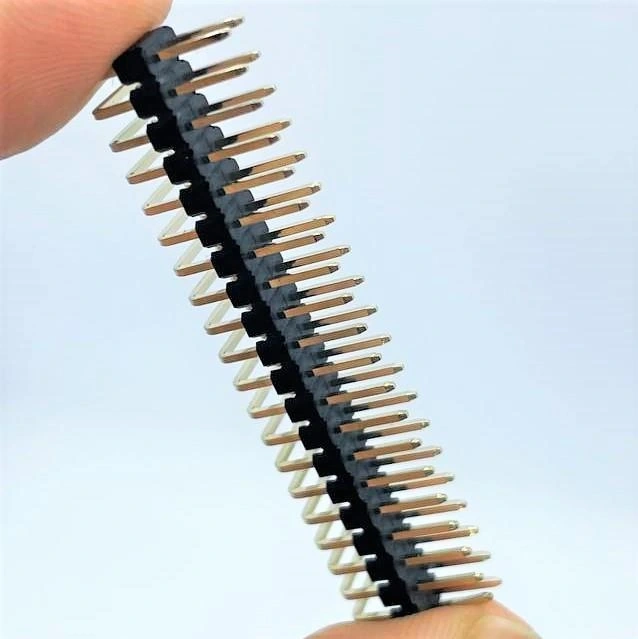

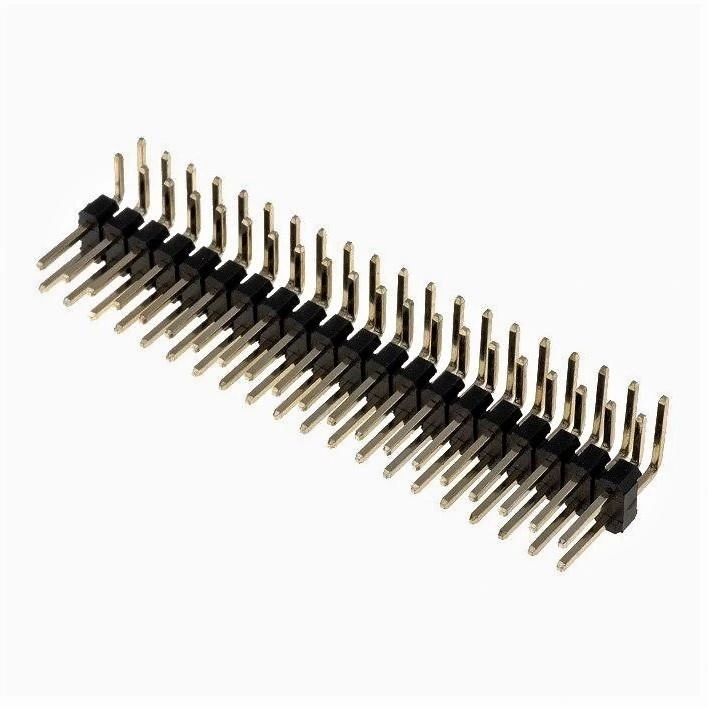

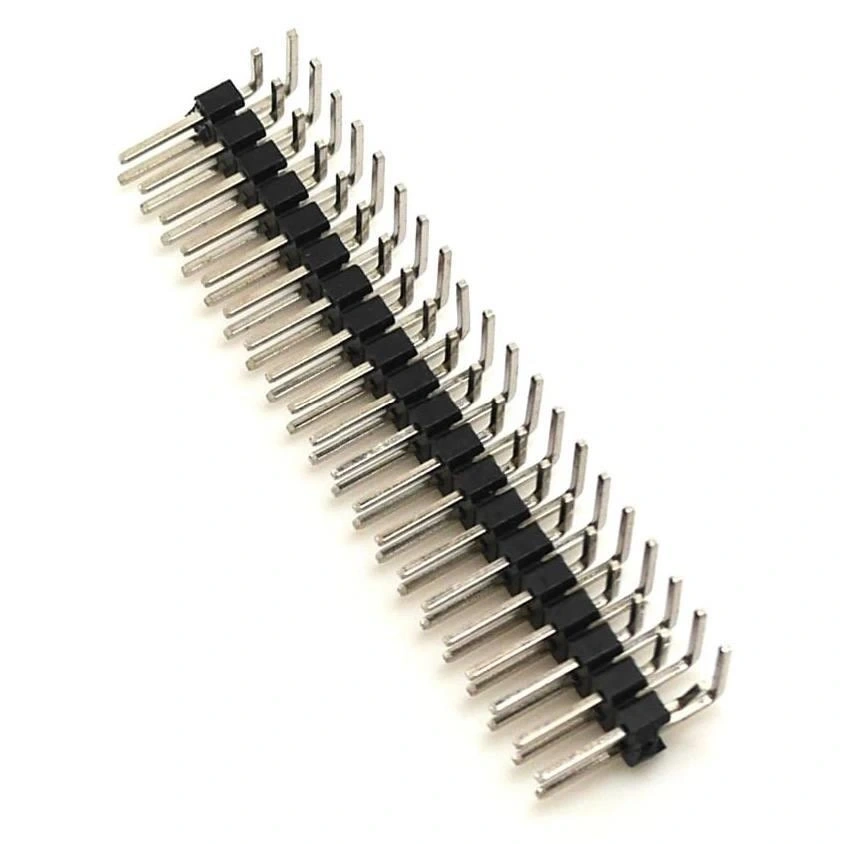

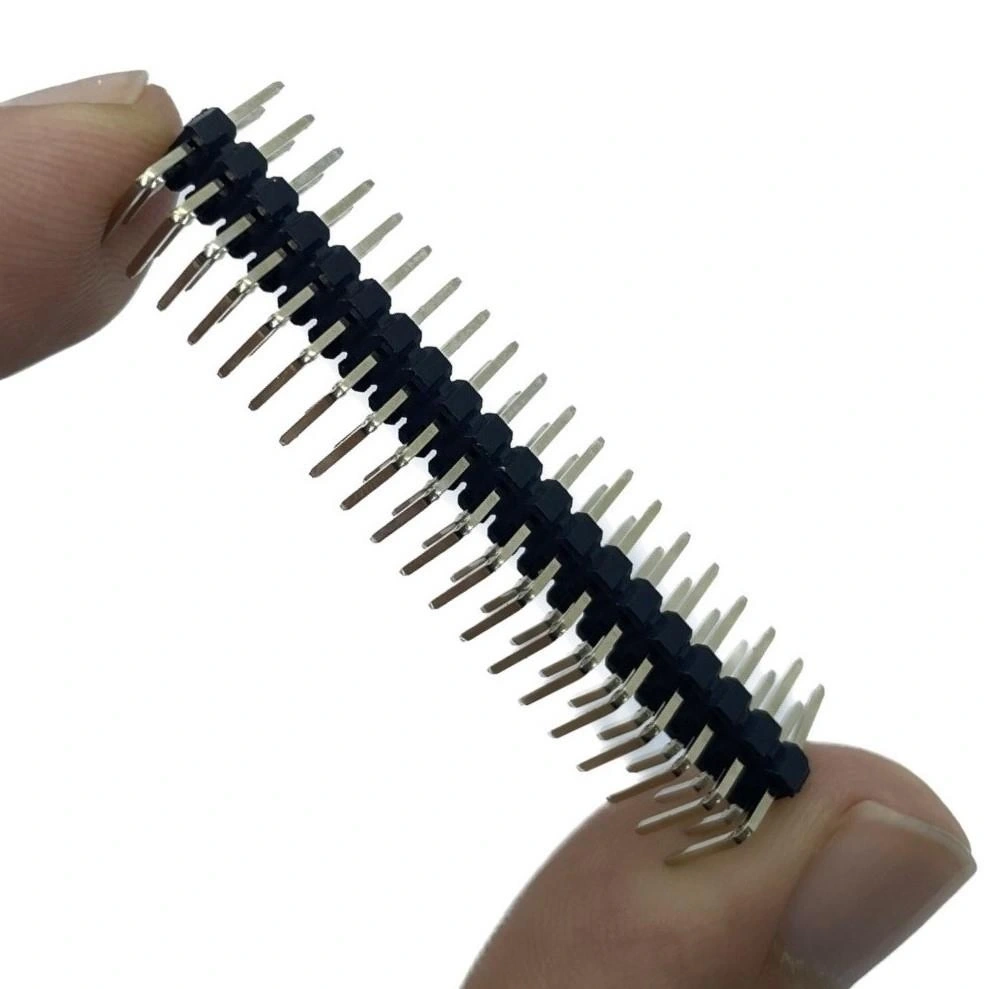

Erkek Pin Header 2X20 Pin Male 2.54mm 90° Çift Sıra

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra

Erkek Pin Header 2x20 Pin, çift sıralı ve toplam 40 pin içeren kapsamlı bir bağlantı elemanıdır. 90° açılı tasarımı ile PCB yüzeyine paralel bağlantı sağlayan bu pin header, 2.54mm standart pin aralığı ile elektronik projelerde yaygın kullanım sunar. Kompakt ve alan tasarruflu yapısı sayesinde özellikle dar alanlar için ideal bir çözümdür.

Raspberry Pi, Arduino gibi geliştirme kartları ve genişleme modülleri arasında güvenilir elektriksel bağlantı sağlar. Elektronik komponentler kategorisindeki bu ürün, çok sayıda bağlantı noktası gerektiren karmaşık projelerde mükemmel performans gösterir.

Standart breadboard, jumper kablolar ve dişi konnektörlerle tam uyumlu olan bu pin header, sağlam yapısı ile uzun ömürlü kullanım sunar. Pin header çeşitleri arasında yer alan bu 2x20 90° açılı model, dar muhafazalı elektronik projeler için optimize edilmiş bir seçenektir.

Teknik Özellikler

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 2x20 (Toplam 40 pin)
• Pin Dizilimi: Çift sıra
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 90° (L şeklinde, PCB yüzeyine paralel)
• Pin Tipi: Erkek (Male)
• Malzeme: Plastik gövde, pirinç iletken pin
• Yüzey Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks., pin başına)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB through-hole (delikli montaj)
• PCB Pin Uzunluğu: Yaklaşık 3mm
• Dik Açılı Pin Uzunluğu: Yaklaşık 6mm
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Geliştirme Kartları

• Raspberry Pi GPIO bağlantıları
• Arduino genişleme kartları
• BeagleBone bağlantıları
• FPGA geliştirme kartları
• ARM geliştirme platformları

Elektronik Prototipleme

• PCB prototip bağlantıları
• Breadboard projeleri
• Test cihazları
• Veri yolu arayüzleri
• Sensör modül bağlantıları

Endüstriyel Uygulamalar

• PLC arayüzleri
• Kontrol panelleri
• Sinyal dağıtım sistemleri
• Otomasyon ekipmanları
• Veri toplama sistemleri

Avantajlar ve Özellikler

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra'nın sağladığı avantajlar ve öne çıkan özellikleri.

• 90° Açılı Tasarım: Alan tasarrufu ve yatay kablo yönlendirme
• Çift Sıra Yapısı: Kompakt alanda yüksek pin yoğunluğu
• 40 Pin Kapasitesi: Kapsamlı bağlantı imkanı
• Standart Pin Aralığı: 2.54mm ile geniş uyumluluk
• Sağlam Yapı: Dayanıklı plastik gövde ve metal pinler
• İletken Pirinç Pinler: Düşük direnç ve iyi iletkenlik
• Yüzey Kaplaması: Korozyon direnci ve kolay lehimleme
• Kesintisiz Bağlantı: Uzun konnektör boyunca düzenli pin dizilimi
• Esnek Kullanım: Kesilebilir yapı ile özelleştirme imkanı
• Yüksek Sıcaklık Dayanımı: Lehim işlemlerine tolerans

Montaj ve Kullanım

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra'nın montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Pin header'ı PCB deliklerine yerleştirin
• 90° açının doğru yönde olduğundan emin olun
• İlk olarak köşe pinleri lehimleyin ve pozisyonu kontrol edin
• Doğru hizalandığından emin olduktan sonra diğer pinleri lehimleyin

Kullanım İpuçları:

• Dişi pin header veya dişi dupont konnektörler ile bağlantı yapın
• 90° açı sayesinde kablolar PCB yüzeyine paralel yönlendirilebilir
• İhtiyaca göre istenilen uzunlukta kesilebilir
• Dar elektronik muhafazalarda ideal alan kullanımı sağlar
• Pin fonksiyonlarını belirlemek için renk kodlu kablolar kullanın

Lehimleme İpuçları:

• Temiz havya ucu kullanın
• Uygun lehim sıcaklığı (320-350°C) ayarlayın
• İnce uçlu havya tercih edin
• Kaliteli lehim teli ve flux kullanın
• Lehimleme sonrası PCB'yi temizleyin

Sorun Giderme ve İpuçları

Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Açı Lehimleme: Lehimleme öncesi geçici sabitleme yapın
• Pin Hizalama Sorunu: PCB'ye tam oturduğundan emin olun
• Yetersiz Lehim: Tüm pinlere yeterli lehim uygulayın
• Pin Bükülmesi: Bükülmüş pinleri ince pense ile düzeltin
• Kısa Devre: Bitişik pinler arasında lehim köprüsü kontrolü yapın

Bakım İpuçları

• Kontak yüzeylerini temiz tutun
• Pinlere aşırı mekanik yük uygulamaktan kaçının
• Oksitlenme belirtisi varsa izopropil alkol ile temizleyin
• Yüksek nemli ortamlarda konformak kaplama düşünün
• Toz birikimini önlemek için koruyucu önlemler alın

İleri Kullanım İpuçları

• Pin gruplarını renk kodlu jumper kapakları ile işaretleyin
• L şeklindeki tasarımı muhafaza içindeki PCB'lerin çevresine kablo yönlendirmek için kullanın
• Birden fazla PCB katmanını bağlamak için kullanın
• IDC konnektör ile şerit kablo bağlantısı kurun
• Raspberry Pi GPIO portu için polarizasyon anahtarlı dişi konnektör kullanın

Paket İçeriği

• Erkek Pin Header 2x20 Pin Male 2.54mm 90° Çift Sıra
