EM78P173NSO14J 8-Bit 4MHz Smd Mikrodenetleyici Sop14

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14

EM78P173NSO14J, EMC (Elan Microelectronics) firmasının, tek seferlik programlanabilir (OTP) 8-bit mikrodenetleyicisidir. SOP14 SMD paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile basit kontrol uygulamaları için tasarlanmıştır.

1KB ROM, 64 bayt RAM kapasitesi ve düşük güç tüketimi ile bu mikrodenetleyiciler, maliyet odaklı projeler için ekonomik bir çözüm sunar.

Kompakt yapısı ve kolay uygulanabilirliği ile EM78P173NSO14J, çeşitli elektronik komponentler ile uyumlu çalışarak, küçük ölçekli ve belirli görevlere odaklanmış projeler için ideal bir seçimdir.

Teknik Özellikler

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: EMC (Elan Microelectronics Corp.)
• Mikrodenetleyici Serisi: EM78P173
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 1.024 KB (1K x 14-bit)
• RAM Belleği: 64 Bayt
• EEPROM Belleği: Yok

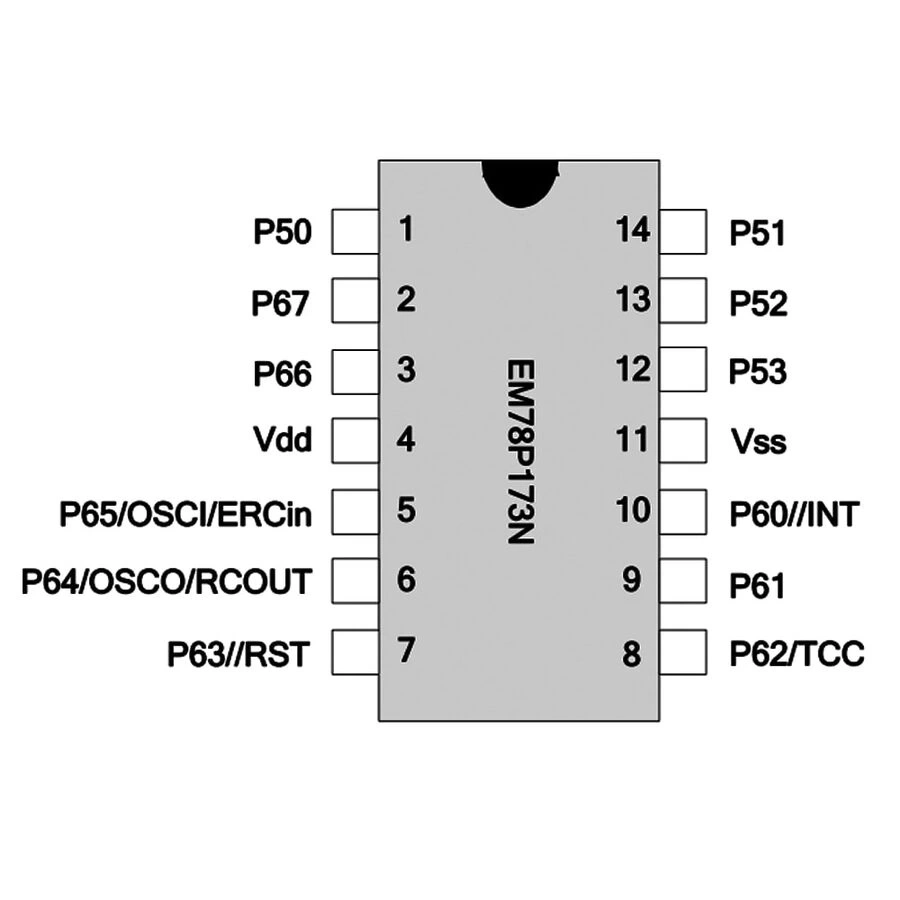

• I/O Pin Sayısı: 10
• ADC Kanalları: Yok
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Kesme (Interrupt) Kaynakları: 1
• Çalışma Gerilimi: 2.4V - 5.5V

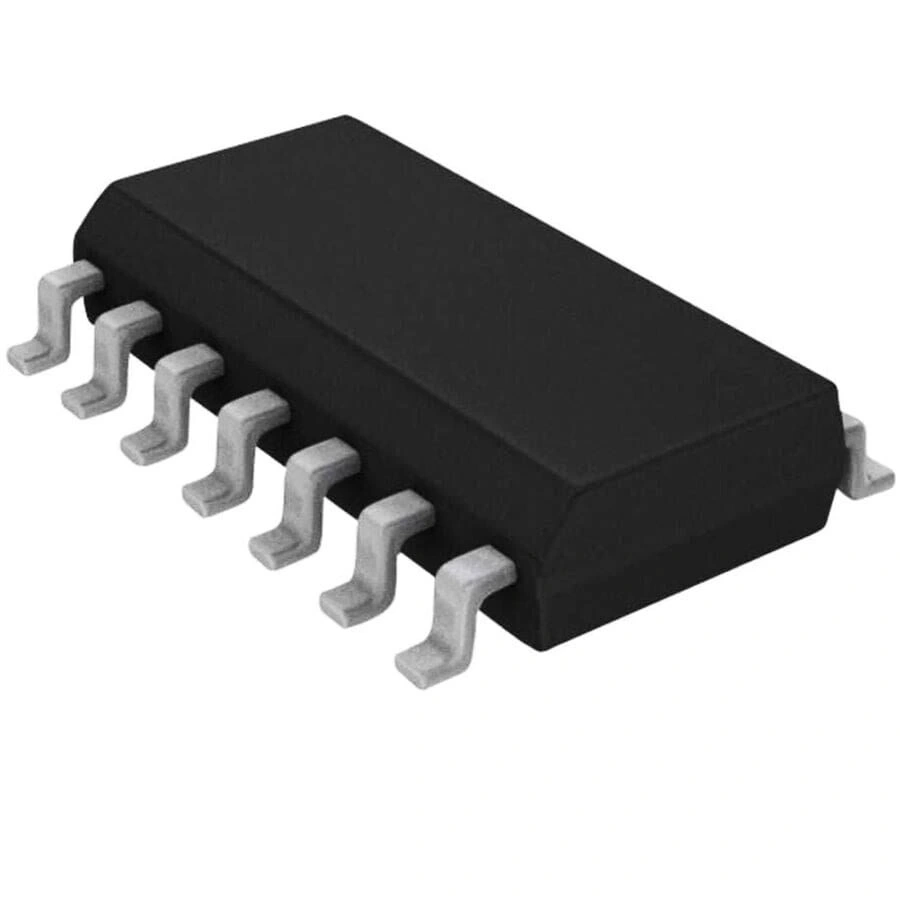

• Paket Tipi: SOP-14 (SMD)
• Pin Sayısı: 14
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Dahili Osilatör: Var
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <10µA @ 5V
• Komut Seti: RISC benzeri basit komut seti
• RoHS Uyumluluğu: Evet

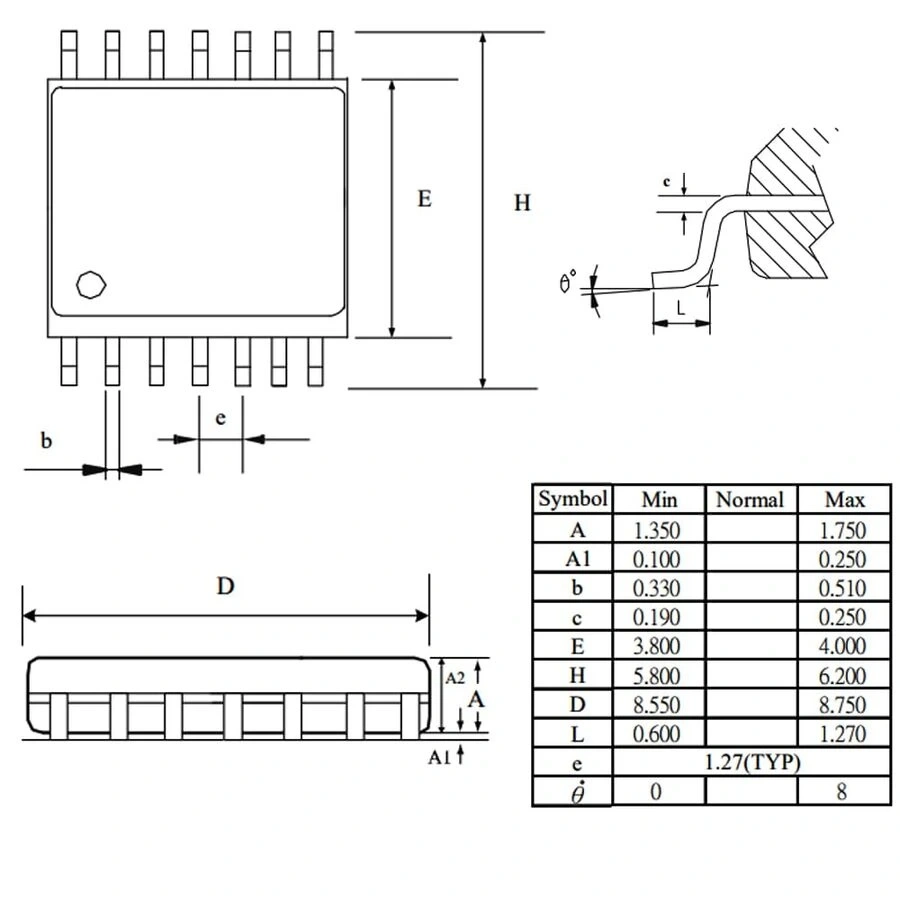

• Kılıf Boyutları: 8.65mm x 3.90mm x 1.58mm

Kullanım Alanları

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Tüketici Elektronik Ürünleri

• Uzaktan kumandalar
• Basit elektronik oyuncaklar
• LED gösterge kontrolleri
• Küçük ev aletleri
• Basit zamanlayıcılar

Endüstriyel Uygulamalar

• Temel durum makineleri
• Basit motor kontrol sistemleri
• Güç kontrol devreleri
• Tuş ve anahtar arayüzleri
• Gösterge panelleri

Maliyet Odaklı Projeler

• Tek işlevli elektronik cihazlar
• Tek kullanımlık ürünler
• Yüksek üretim hacimli ürünler
• Yedek parça kontrol üniteleri
• Düşük maliyetli sensör arayüzleri

Avantajlar ve Özellikler

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14'ün sağladığı avantajlar ve çözümler.

• Düşük Maliyet: Ekonomik fiyatıyla bütçe dostu projeler için ideal
• Basit Mimari: Kolay öğrenilebilir ve programlanabilir yapı
• Dahili Osilatör: Harici bileşenlere ihtiyaç duymaz
• Düşük Güç Tüketimi: Pil ile çalışan projeler için uygun
• Kompakt SMD Paket: PCB alanından tasarruf sağlar
• OTP Bellek: Bir kez programlama ile güvenli çalışma
• Geniş Çalışma Voltajı: 2.4V - 5.5V arası esneklik
• Endüstriyel Sıcaklık Aralığı: Zorlu koşullarda çalışabilme
• Watchdog Timer: Sistem kilitlenmelerine karşı koruma
• Yeterli I/O Pin Sayısı: Basit kontrol uygulamaları için 10 pin

Programlama ve Geliştirme

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Elan MCU IDE (Elan Microelectronics IDE)
• EM78 Serisi için Assembler
• Elan özel programlayıcı veya EM78 serisi programlayıcı
• SOP-14 adaptör soket veya programlama kartı
• Güç kaynağı (2.4V - 5.5V arası)

Programlama teknikleri ve özellikler:

• Assembly Dili: EM78 serisi için özel assembly komutları
• Bellek Optimizasyonu: Kod alanı kısıtlı olduğundan verimli programlama
• Kesme Yönetimi: Tek kesme kaynağının etkin kullanımı
• I/O Kontrolü: 10 pinin çıkış, giriş veya özel fonksiyon olarak ayarlanması
• Timer Fonksiyonları: Zamanlayıcı modülünün çeşitli modlarda kullanımı
• Güç Yönetimi: Sleep modu ile düşük güç tüketimi sağlama
• Watchdog Timer: Sistem güvenilirliği için WDT kullanımı

Sorun Giderme ve İpuçları

EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Sorunları: Programlayıcı ve adaptör bağlantılarını kontrol edin
• Tek Seferlik Programlama: Simülatörde kod testini ayrıntılı yapın
• SMD Lehimleme Zorluğu: SOP-14 adaptör kartı veya sıcak hava lehimleme kullanın
• Bellek Kısıtlamaları: Assembly dilinde optimize kodlar yazın
• Kararsız Çalışma: Güç kaynağı filtrelerini ve bypass kapasitörlerini kontrol edin

Verimli Kullanım İpuçları

• Assembly kodunu optimize ederek sınırlı program alanını verimli kullanın
• Zamanlayıcıyı farklı modlarda kullanarak işlevselliği artırın
• Sleep modunu etkin kullanarak pil ömrünü uzatın
• PCB tasarımında düşük gürültülü güç düzeni sağlayın
• Yeterli bypass kapasitörleri kullanarak kararlı çalışma sağlayın
• I/O pinlerini çoğullama (multiplexing) ile daha verimli kullanın

Paket İçeriği

• EM78P173NSO14J 8-Bit 4MHz SMD Mikrodenetleyici SOP14
