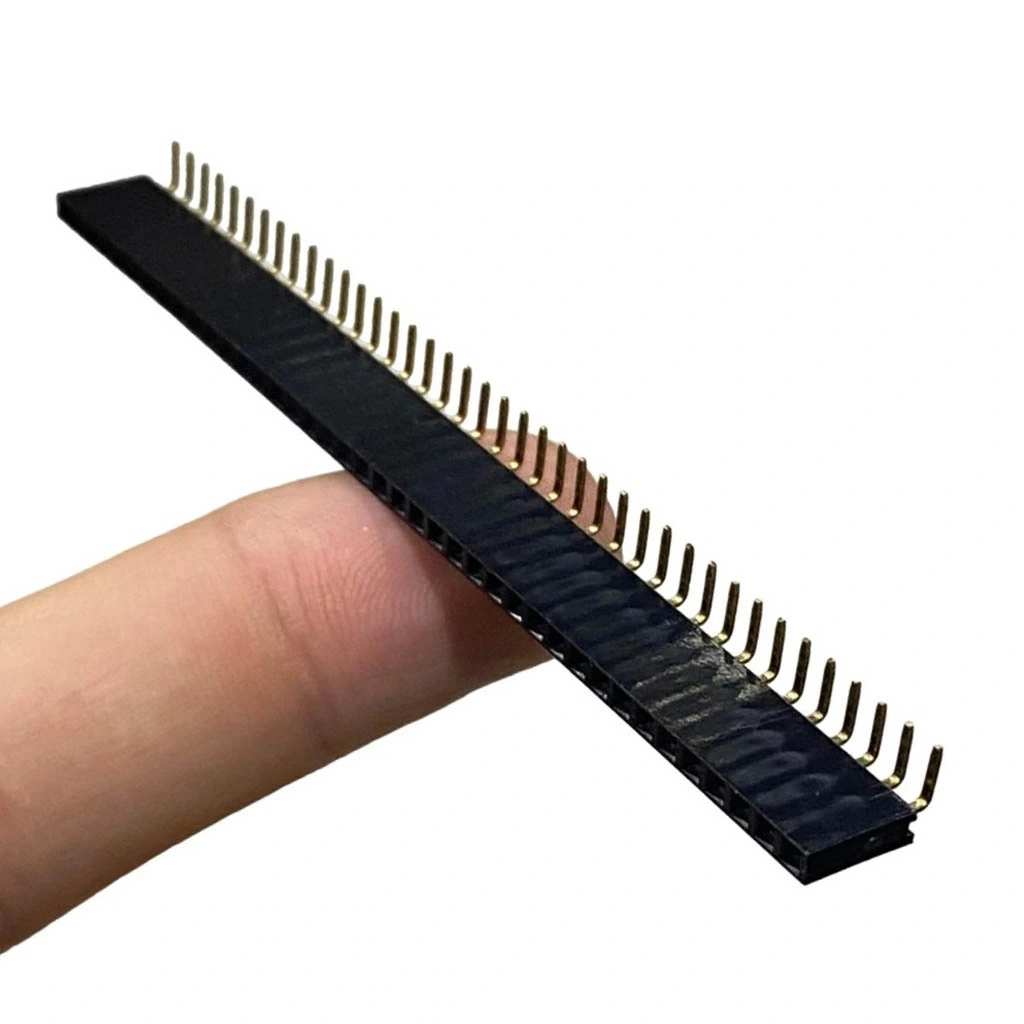

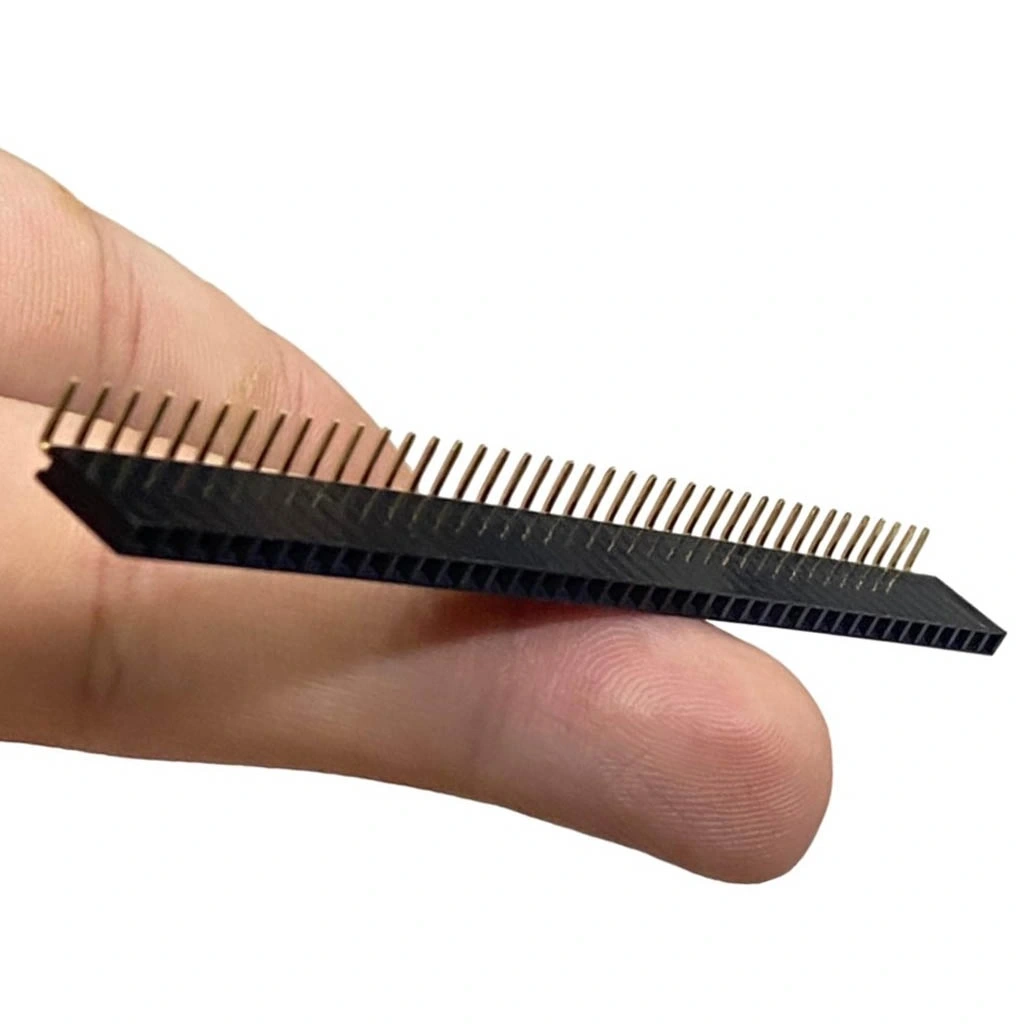

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°

Dişi Pin Header 40 Pin, elektronik projelerinizde kullanabileceğiniz tek sıralı ve 90° açılı bağlantı elemanıdır. 2.54mm standart pin aralığı ile breadboard ve erkek pin headerlarla tam uyumlu olan bu konnektör, PCB yüzeyine dik değil paralel bağlantı sağlar. Kompakt tasarımı sayesinde dar alanlı projelerde idealdir.

40 pin kapasitesi ile kapsamlı bağlantı imkanı sunarak Arduino, Raspberry Pi gibi geliştirme kartları ve çeşitli elektronik modüller için ideal bir ara bağlantı elemanıdır. Elektronik komponentler kategorisinde temel bir ihtiyaç olan bu soket, esnek ve modüler tasarım sağlar.

PCB'ye lehimlenebilir yapısı sayesinde kalıcı bağlantılar oluşturabilir, 90° açılı tasarımı ile kablo yönetimini kolaylaştırabilirsiniz. Pin header ailesinin bu önemli üyesi, dar muhafazalarda veya yan yana konumlandırılmış PCB'lerin bağlantısında ideal çözüm sunar.

Teknik Özellikler

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90° ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 40 pin
• Pin Dizilimi: 1x40 (Tek sıra, 40 soket)
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 90° (L şeklinde)
• Soket Tipi: Dişi
• Malzeme: Plastik gövde, fosfor bronz kontak
• Kontak Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks.)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB lehim
• Uyumlu Pin Tipi: 0.64mm kare kesitli erkek pin
• Toplam Uzunluk: ~101.6mm (40 pin x 2.54mm)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Geliştirme Kartları

• Arduino genişletme bağlantıları
• Raspberry Pi GPIO bağlantıları
• ESP8266/ESP32 modülleri
• Mikrodenetleyici devreleri
• FPGA geliştirme kartları

Elektronik Prototipleme

• PCB ara bağlantıları
• Test devreleri
• Sensör modül bağlantıları
• Ekran modülleri
• Haberleşme arayüzleri

Endüstriyel Uygulamalar

• Kontrol sistemleri
• Otomasyon cihazları
• Veri toplama sistemleri
• Alarm ve güvenlik sistemleri
• İzleme cihazları

Avantajlar ve Özellikler

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°'nin sağladığı avantajlar ve öne çıkan özellikleri.

• 90° Açılı Tasarım: PCB yüzeyine paralel bağlantı sağlar
• Alan Tasarrufu: Kısıtlı alanlarda verimli kullanım
• Kompakt Kablo Yönlendirme: Düzenli ve derli toplu bağlantı
• Uzun Pin Dizisi: 40 pin ile kapsamlı bağlantı imkanı
• Standardize Aralık: 2.54mm yaygın elektronik standartlara uyum
• Kesintisiz Dizi: İstenilen uzunlukta kesilebilir
• Düşük Kontak Direnci: Güvenilir elektriksel bağlantı
• Yüzey Kaplaması: Korozyon direnci ve kolay lehimleme
• Sağlam Tutunma: Erkek pinleri güvenle kavrama
• Yüksek Sıcaklık Dayanımı: Lehim ve zorlu ortam koşullarına uygun

Montaj ve Kullanım

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°'nin montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Dişi header'ı PCB deliklerine yerleştirin
• 90° açının doğru yönde olduğundan emin olun
• İlk olarak köşe pinleri lehimleyin ve pozisyonu kontrol edin
• Doğru hizalandığından emin olduktan sonra kalan pinleri lehimleyin

Kullanım İpuçları:

• Erkek pin headerlarla doğrudan bağlantı yapılabilir
• Jumper kablolar ile geçici bağlantılar oluşturulabilir
• İhtiyaca göre kesici ile istenilen uzunlukta bölünebilir
• Dar muhafazalarda PCB yüzeyine paralel bağlantı avantajı
• Pin fonksiyonlarını PCB üzerinde etiketleyin

Lehimleme İpuçları:

• Temiz havya ucu kullanın
• Uygun lehim sıcaklığı (320-350°C) ayarlayın
• İnce uçlu havya tercih edin
• Kaliteli lehim teli ve flux kullanın
• Lehimleme sonrası PCB'yi temizleyin

Sorun Giderme ve İpuçları

Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90° kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğri Montaj: Lehimlemeden önce pozisyonu sabitleyin
• Zayıf Bağlantı: Yeterli lehim kullanın, soğuk lehimden kaçının
• Temas Sorunları: Kontak yuvalarının temiz olduğundan emin olun
• Kırılgan Plastik: Aşırı ısıtmadan kaçının
• Gevşek Tutunma: Soket kontaklarının aşınma durumunu kontrol edin

Bakım İpuçları

• Soketleri temiz tutun
• Toz birikimini önleyin
• Kontaklara yabancı madde girmesini engelleyin
• Erkek pinleri soketlere düzgün hizalayarak takın
• Aşırı kuvvet uygulamaktan kaçının

İleri Kullanım İpuçları

• Yatay yerleşimli PCB'ler arasında bağlantı için kullanın
• Duvar montajlı sistemlerde kablo yönetimi için tercih edin
• Bölünmüş segmentler ile farklı uzunluklarda bağlantı oluşturun
• İşlevlere göre renkli kodlama yapın
• Aynı PCB üzerinde birden fazla header kullanarak kompakt şekilde çok sayıda bağlantı oluşturun

Paket İçeriği

• Dişi Pin Header 40 Pin 2.54mm 1x40 Tek Sıra 90°
