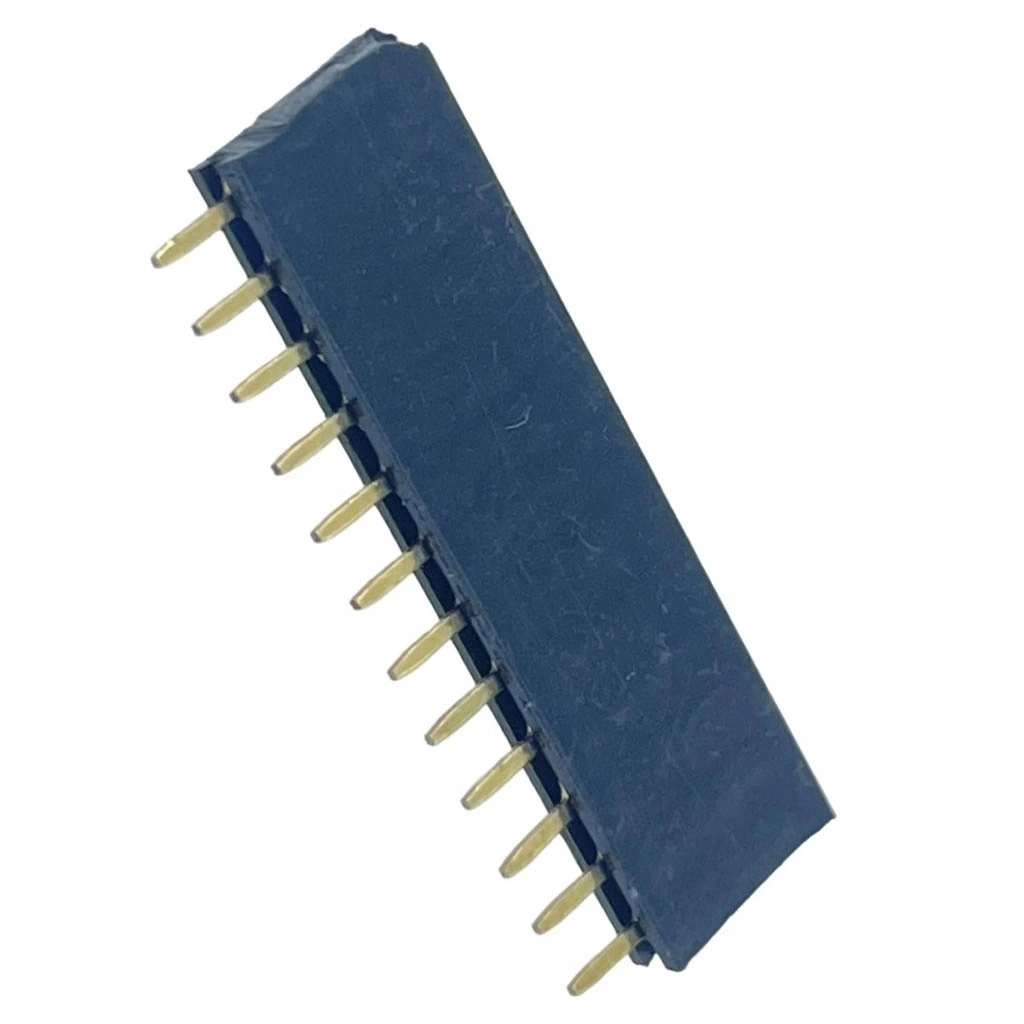

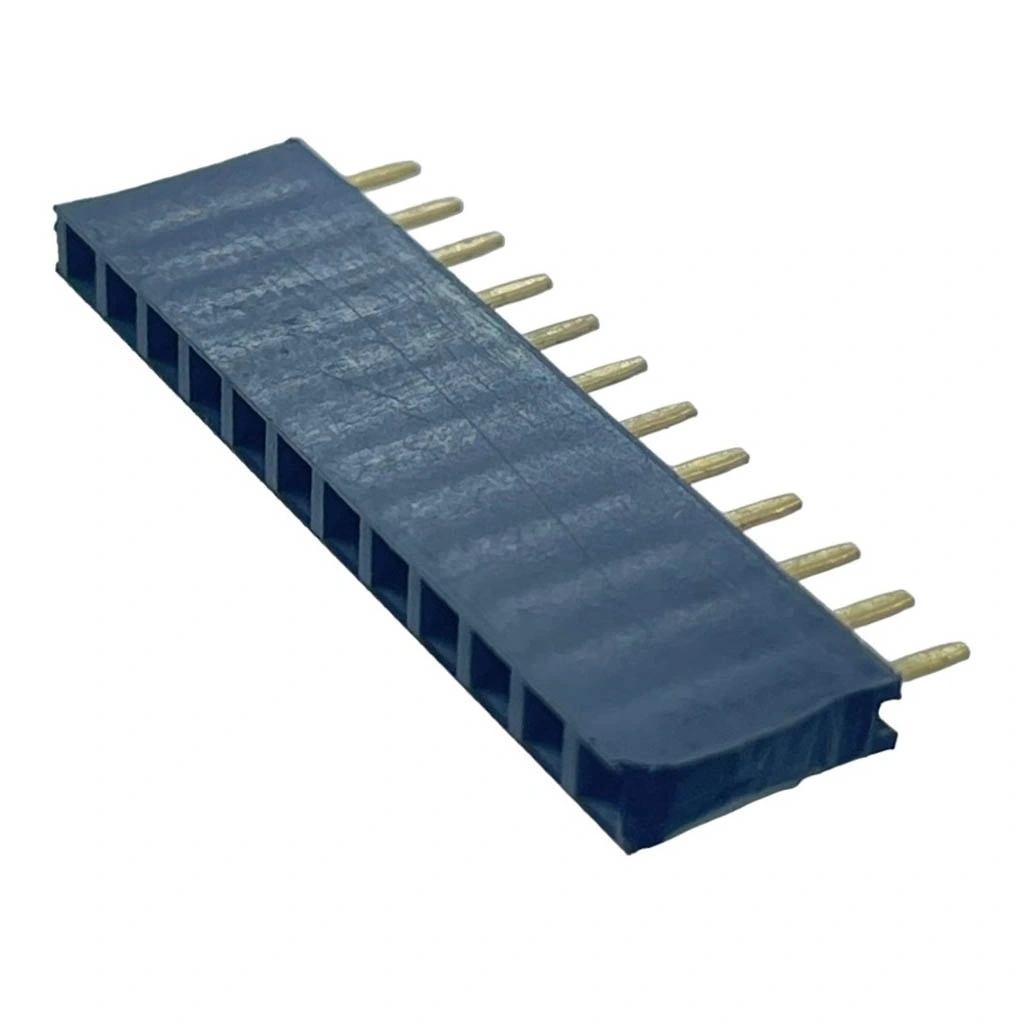

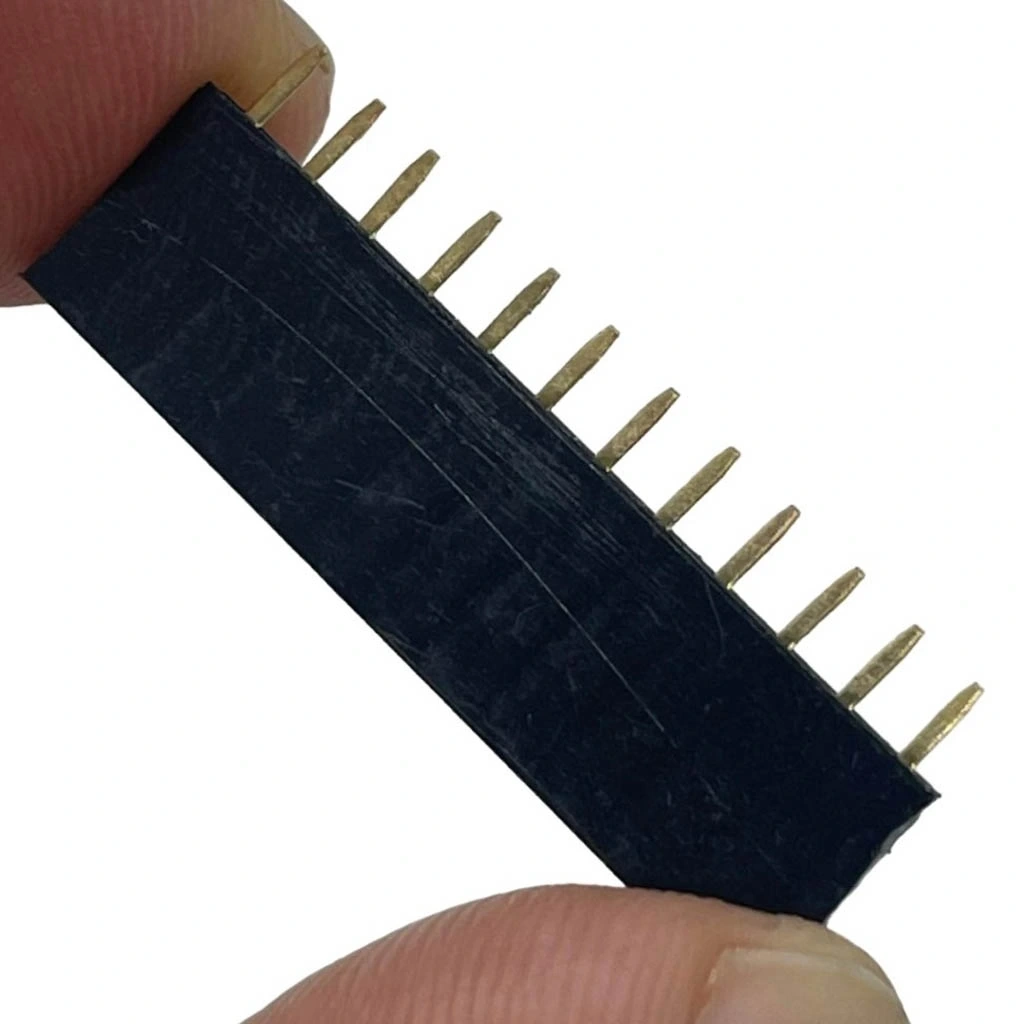

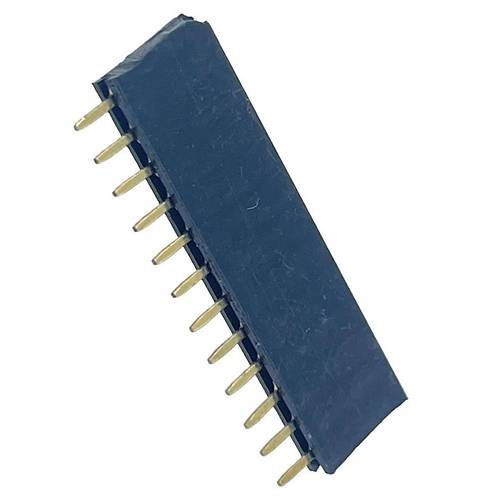

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra

Dişi Pin Header 40 Pin, elektronik projelerinizde kullanabileceğiniz tek sıralı ve 180° düz tasarımlı bir bağlantı elemanıdır. 2.54mm standart pin aralığı ile breadboard ve erkek pin headerlarla tam uyumlu olan bu konnektör, PCB'ye dik montaj imkanı sunar. 40 adet soket içeren bu yapı, kapsamlı bağlantı ihtiyaçları için idealdir.

Raspberry Pi, Arduino Mega ve diğer birçok geliştirme kartı ile uyumlu olan bu pin header, çeşitli elektronik modüller arasında güvenilir bağlantı sağlar. Elektronik komponentler kategorisinde temel bir ihtiyaç olan bu soket, esnek ve modüler tasarım imkanı sunar.

PCB'ye lehimlenebilir yapısı sayesinde kalıcı bağlantılar oluşturabilir, istenildiğinde kesilebilir özelliği ile farklı pin sayılarına göre özelleştirilebilirsiniz. Pin header ailesinin bu önemli üyesi, mikrodenetleyici projelerinden sensör modüllerine kadar pek çok uygulamada kullanılabilir.

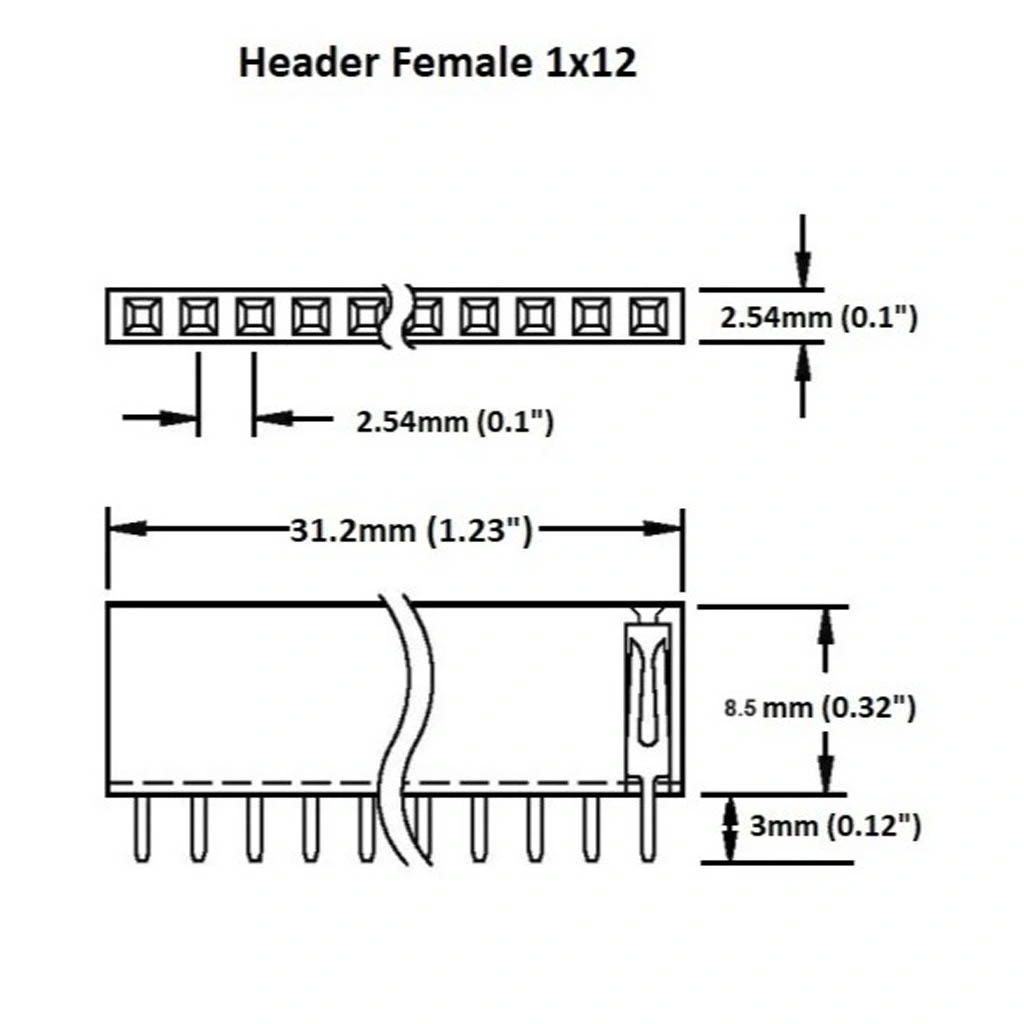

Teknik Özellikler

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 40 pin
• Pin Dizilimi: 1x40 (Tek sıra, 40 soket)
• Pin Aralığı: 2.54mm (0.1 inç)
• Pin Açısı: 180° (düz)
• Soket Tipi: Dişi
• Malzeme: Plastik gövde, fosfor bronz kontak
• Kontak Kaplaması: Altın veya kalay kaplama
• Akım Kapasitesi: 3A (maks.)
• Voltaj Derecesi: 250V (maks.)
• İzolasyon Direnci: >1000MΩ @ 500V DC
• Kontak Direnci: <20mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Takma/Çıkarma Ömrü: >100 çevrim
• Renk: Siyah (plastik gövde)
• Montaj Tipi: PCB lehim
• Uyumlu Pin Tipi: 0.64mm kare kesitli erkek pin
• Toplam Uzunluk: ~101.6mm (40 pin x 2.54mm)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Geliştirme Kartları

• Arduino shield bağlantıları
• Raspberry Pi GPIO bağlantıları
• ESP8266/ESP32 modülleri
• STM32 geliştirme kartları
• FPGA devreleri

Elektronik Prototipleme

• Breadboard projeleri
• PCB ara bağlantıları
• Sensör modülleri
• LCD/OLED ekran modülleri
• Haberleşme arayüzleri

Endüstriyel Uygulamalar

• PLC sistemleri
• Kontrol panelleri
• Otomasyon cihazları
• Test ekipmanları
• Veri toplama sistemleri

Avantajlar ve Özellikler

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Modüler Tasarım: İstenilen uzunlukta kesilebilir yapı
• Uzun Pin Dizisi: 40 pin ile kapsamlı bağlantı imkanı
• Standardize Aralık: 2.54mm yaygın elektronik standartlara uyum
• Dayanıklı Kontaklar: Fosfor bronz malzeme ile uzun ömür
• Düşük Kontak Direnci: Güvenilir elektriksel bağlantı
• Dikey Montaj: PCB'ye dik yönde bağlantı imkanı
• Yüzey Kaplaması: Korozyon direnci ve kolay lehimleme
• Sağlam Tutunma: Erkek pinleri güvenle kavrama
• Kesintisiz Dizi: Uzun pin dizisi gerektiğinde yan yana kullanım
• Yüksek Sıcaklık Dayanımı: Lehim ve zorlu ortam koşullarına uygun

Montaj ve Kullanım

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra'nın montajı ve kullanımı hakkında bilgiler.

PCB Montaj Adımları:

• PCB üzerindeki delik düzeninin 2.54mm aralıklı olduğunu kontrol edin
• Dişi header'ı PCB deliklerine yerleştirin
• Dik konumda durması için bir erkek pin header veya breadboard ile destekleyin
• İlk olarak uç pinleri lehimleyin ve pozisyonu kontrol edin
• Dik konumda olduğundan emin olduktan sonra diğer pinleri lehimleyin

Kullanım İpuçları:

• Erkek pin headerlarla doğrudan bağlantı yapılabilir
• Jumper kablolar ile geçici bağlantılar oluşturulabilir
• İhtiyaca göre kesici ile istenilen uzunlukta bölünebilir
• Arduino shield tasarımlarında kartlar arası ara birim olarak kullanılabilir
• Pin fonksiyonlarını PCB üzerinde etiketleyin

Lehimleme İpuçları:

• Temiz havya ucu kullanın
• Uygun lehim sıcaklığı (320-350°C) ayarlayın
• İnce uçlu havya tercih edin
• Kaliteli lehim teli ve flux kullanın
• Lehimleme sonrası PCB'yi temizleyin

Sorun Giderme ve İpuçları

Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Eğri Montaj: Lehimlemeden önce düzgünce sabitleyin
• Zayıf Bağlantı: Yeterli lehim kullanın, soğuk lehimden kaçının
• Temas Sorunları: Kontak yuvalarının temiz olduğundan emin olun
• Kırılgan Plastik: Aşırı ısıtmadan kaçının
• Gevşek Tutunma: Soket kontaklarının aşınma durumunu kontrol edin

Bakım İpuçları

• Soketleri temiz tutun
• Toz birikimini önleyin
• Kontaklara yabancı madde girmesini engelleyin
• Erkek pinleri soketlere düzgün hizalayarak takın
• Aşırı kuvvet uygulamaktan kaçının

İleri Kullanım İpuçları

• Çoklu PCB arasında bağlantı için erkek-dişi header kombinasyonu kullanın
• Özelleştirilmiş modüler sistemler için farklı uzunluklarda keserek kullanın
• Çift taraflı PCB'lerde sağlam montaj için her iki taraftan lehimleyin
• İşlevlere göre renkli kodlama yapın
• Yüksek akım gerektiren bağlantılarda birden fazla pini paralel kullanın

Paket İçeriği

• Dişi Pin Header 40 Pin 2.54mm 1x40 180° Tek Sıra
