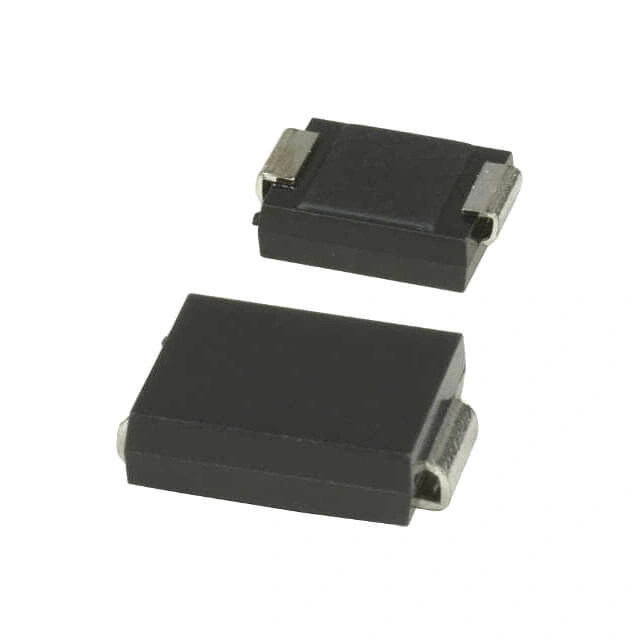

Diodes Incorporated S8MC-13 1000V 8A SMD Doğrultucu Diyot
Diodes Incorporated S8MC-13, yüksek gerilim ve yüksek akım gerektiren güç elektroniği uygulamaları için geliştirilmiş yüzey montaj (SMD) genel amaçlı doğrultucu diyottur. 1000V ters gerilim dayanımı ve 8A ortalama doğrultulmuş akım kapasitesi sayesinde AC-DC güç dönüşümü, endüstriyel güç kartları, adaptörler, güç kaynakları ve koruma devrelerinde güvenilir performans sunar. SMC (DO-214AB) paket yapısı yüksek güç yoğunluğu gerektiren kompakt tasarımlar için uygundur.
Cam pasivasyonlu (glass passivated) iç yapı, düşük ileri yön gerilim düşümü ve yüksek ani akım dayanımı sağlayarak sistem güvenilirliğini artırır. Ayrıca otomatik montaj süreçlerine uygun yapısıyla seri üretim projelerinde tercih edilmektedir.
Teknik Özellikleri
- Model: S8MC-13
- Marka: Diodes Incorporated
- Ürün Tipi: Genel Amaçlı Doğrultucu Diyot (Rectifier)
- Diyot Yapısı: Single
- Ters Gerilim (VRRM): 1000V
- Ortalama Doğrultulmuş Akım (Io): 8A
- İleri Yön Gerilim Düşümü (Vf): Maks. 0.985V @ 8A
- Ters Kaçak Akımı: 10µA @ 1000V
- Ters Toparlanma Süresi (Trr): 2.7µs
- Kapasitans: 40pF @ 4V / 1MHz
- Montaj Tipi: SMD
- Paket Tipi: DO-214AB (SMC)
- Çalışma Sıcaklığı (Junction): -65°C ~ +150°C
- RoHS Uyumluluğu: Evet
Anahtar Avantajlar
- 1000V yüksek ters gerilim dayanımı sayesinde güç elektroniği ve yüksek gerilimli doğrultma uygulamalarında güvenilir çalışma sağlar. Bu da sistem güvenliğini artırır. Gerilim dalgalanmalarına karşı dayanıklılık oluşturur. Endüstriyel projelerde avantaj sunar.
- 8A akım kapasitesi sayesinde orta ve yüksek güçlü güç kaynaklarında kullanılabilir. Bu da enerji dönüşüm verimliliğini destekler. Güç dağıtım devrelerinde kararlı çalışma sağlar. Isıl performansı iyileştirir.
- Glass passivated yapı sayesinde uzun süreli elektriksel kararlılık sunar. Bu da çevresel etkilerden kaynaklanan performans değişimlerini azaltır. Güvenilirlik sağlar. Servis ömrünü uzatır.
- SMC yüzey montaj paketi sayesinde kompakt PCB tasarımlarına uygundur. Bu da otomatik üretim süreçlerini destekler. Alan kullanımını optimize eder. Seri üretim uygulamalarına uyumluluk sağlar.
Uygulama Alanları
- AC-DC güç kaynaklarında kullanılır. Doğrultma ve güç yönetimi sağlar. Bu da enerji dönüşüm verimliliğini artırır. Endüstriyel güç sistemlerine uygundur.
- Adaptör ve SMPS devrelerinde kullanılır. Yüksek gerilim doğrultma görevlerini yerine getirir. Bu da sistem kararlılığı sağlar. Elektronik besleme kartlarında yaygındır.
- Motor sürücü ve koruma devrelerinde kullanılır. Güç hattı güvenliği sağlar. Bu da ekipman ömrünü artırır. Profesyonel uygulamalar için uygundur.
- Endüstriyel elektronik kartlarda kullanılır. Yüksek akım taşıma gerektiren doğrultma görevlerini destekler. Bu da sistem sürekliliğini artırır. Güç elektroniği projelerinde tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet Diodes Incorporated S8MC-13 1000V 8A SMD Doğrultucu Diyot
