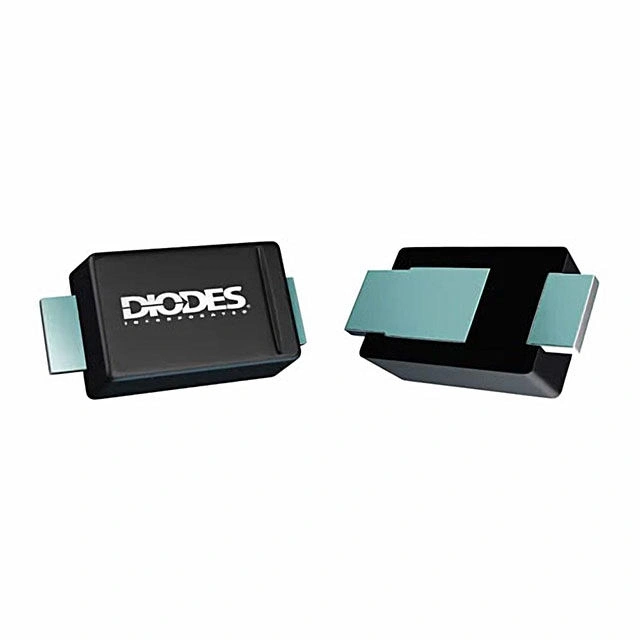

Diodes Incorporated DFLU1400-7 400V 1A Süper Hızlı Doğrultucu Diyot
Diodes Incorporated DFLU1400-7, yüksek gerilimli ve hızlı toparlanma gerektiren güç elektroniği uygulamaları için geliştirilmiş yüzey montajlı (SMD) süper hızlı doğrultucu diyottur. 400V ters gerilim dayanımı, 1A ortalama doğrultma akımı ve 25ns ters toparlanma süresi sayesinde SMPS güç kaynakları, DC/DC dönüştürücüler, serbest dolaşım (freewheeling) devreleri ve genel doğrultma uygulamalarında yüksek verimlilik sağlar. Kompakt PowerDI™123 paketi ile PCB alan kullanımını optimize eder.
DFLU1400-7 modeli düşük ters kaçak akımı ve hızlı anahtarlama karakteristiği ile güç kayıplarını azaltmaya yardımcı olur. Yüksek sıcaklık dayanımı sayesinde endüstriyel elektronik sistemler ve kompakt güç tasarımlarında güvenilir çalışma performansı sunar.
Teknik Özellikleri
- Model: DFLU1400-7
- Marka: Diodes Incorporated
- Ürün Tipi: Süper Hızlı Doğrultucu Diyot (Super Fast Rectifier)
- Diyot Yapısı: Tekli Diyot
- Maksimum Ters Gerilim (VRRM): 400V
- Ortalama Doğrultma Akımı (IO): 1A
- İleri Yön Gerilim Düşümü (VF): Maks. 1.25V @ 1A
- Ters Toparlanma Süresi (trr): Tipik 25ns
- Ters Kaçak Akımı: Maks. 5µA @ 400V
- Kapasitans: Tipik 14pF @ 4V, 1MHz
- Teknoloji: Fast Recovery
- Montaj Tipi: SMD
- Paket Tipi: PowerDI™123
- Çalışma Sıcaklığı (Junction): -65°C ~ +150°C
- RoHS Uyumluluğu: Evet
Anahtar Avantajlar
- 25ns süper hızlı toparlanma süresi sayesinde yüksek frekanslı güç dönüşüm uygulamalarında düşük anahtarlama kaybı sağlar. Bu da sistem verimliliğini artırır. Isı oluşumunu azaltır. Modern güç elektroniği tasarımlarını destekler.
- 400V yüksek ters gerilim dayanımı sayesinde farklı güç mimarilerinde güvenli kullanım sunar. Bu da gerilim dalgalanmalarına karşı dayanıklılığı artırır. Endüstriyel uygulamalarda güvenilirlik oluşturur. Uzun servis ömrünü destekler.
- Düşük ters kaçak akımı sayesinde enerji kayıplarını azaltır. Bu da daha verimli güç yönetimi sağlar. Bekleme tüketimini iyileştirir. Elektronik sistem performansını artırır.
- PowerDI™123 kompakt paket yapısı sayesinde PCB üzerinde daha az alan kullanır. Bu da yoğun yerleşimli elektronik kartlara avantaj sağlar. Üretim süreçlerini kolaylaştırır. Kompakt ürün tasarımlarını destekler.
Uygulama Alanları
- Anahtarlamalı güç kaynaklarında kullanılır. Yüksek hızlı doğrultma sağlar. Bu da dönüşüm verimliliğini artırır. Kompakt güç sistemlerine uygundur.
- DC/DC dönüştürücü devrelerinde kullanılır. Enerji kayıplarını azaltmaya yardımcı olur. Bu da sistem performansını iyileştirir. Endüstriyel elektronik uygulamalarını destekler.
- Serbest dolaşım ve koruma devrelerinde kullanılır. Akım yönlendirmesini güvenilir şekilde gerçekleştirir. Bu da güç bileşenlerinin korunmasına katkı sağlar. Uzun süreli çalışma sunar.
- Genel amaçlı yüksek hızlı doğrultma uygulamalarında kullanılır. Düşük toparlanma süresi sağlar. Bu da elektronik sistemlerin kararlılığını artırır. Profesyonel tasarımlarda tercih edilir.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur
Paket İçeriği
1 Adet Diodes Incorporated DFLU1400-7 400V 1A Süper Hızlı Doğrultucu Diyot
