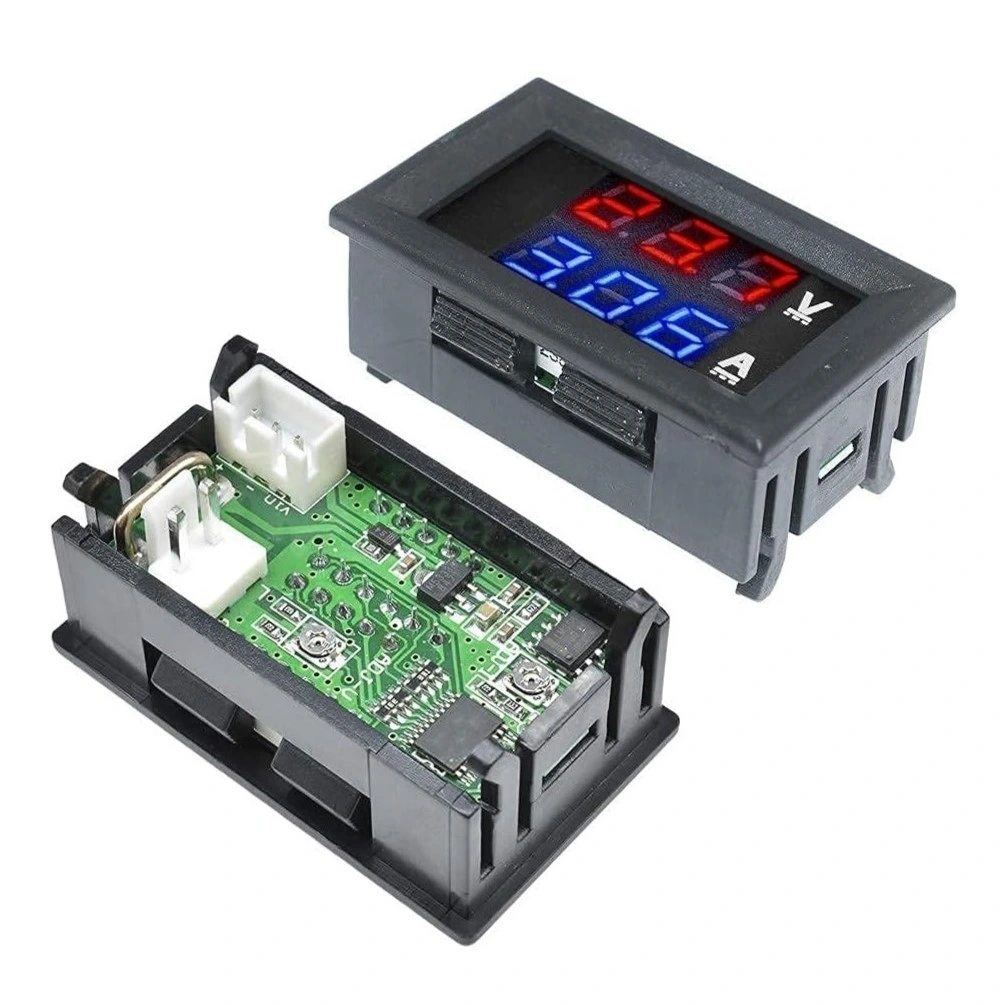

Dijital Voltmetre Ampermetre Volt Akım Ölçer, DC sistemlerde gerilim ve akım değerlerini aynı anda ölçebilen kompakt ve kullanışlı bir ölçüm cihazıdır. 0-100V gerilim ve 0-10A akım aralığında hassas okumalar sağlar. Parlak kırmızı ve mavi LED ekranları sayesinde, ölçüm değerleri uzak mesafelerden bile net bir şekilde görülebilir.

3 telli bağlantı sistemi ile kolay montaj imkanı sunan bu cihaz, güç kaynakları, batarya sistemleri, elektronik projeler ve çeşitli DC cihazlarda voltaj ve akım takibi için idealdir.

Yüksek doğruluk oranı ve güvenilir ölçüm performansı sunan bu ölçüm ve test aleti, hem profesyonel hem de hobi amaçlı elektronik projeler için mükemmel bir çözümdür. Küçük boyutları ve düşük güç tüketimi sayesinde, çeşitli sistemlere kolaylıkla entegre edilebilir. Ayrı güç kaynağı gerektirmez ve ölçüm yapılan sistemden beslenir. Yüksek hassasiyetli şönt direnci sayesinde akım ölçümünde minimum voltaj düşümü yaşanır, bu da ölçüm yapılan sistemin performansını etkilemez.

Koruma devreleri ile donatılmış olan bu voltmetre ampermetre, ters polarite ve aşırı yük durumlarına karşı dayanıklıdır. Gerilim ve akım değerlerini eş zamanlı olarak göstererek, kullanıcıların sistem performansını anlık olarak izlemesine olanak tanır. Panel tipi montaj tasarımı, farklı projelere ve cihazlara kolay entegrasyon sağlar. Böylece güç kaynakları, pil şarj devreleri, solar sistem kontrolleri gibi birçok uygulamada güvenle kullanılabilir.

Bu dijital ölçüm cihazı, beş haneli ekran tasarımıyla 0.00V-99.99V gerilim ve 0.00A-9.99A akım aralığında hassas ölçümler sunar. Yüksek örnekleme hızı ile anlık değişimleri yakalayabilir ve güvenilir ölçüm sonuçları verir. Düşük güç tüketimi sayesinde sistemin genel performansını minimum düzeyde etkiler. Otomotiv uygulamaları, yenilenebilir enerji sistemleri, laboratuvar güç kaynakları ve DIY elektronik projeleri için ideal bir ölçüm çözümüdür. Kullanımı kolay, kurulumu basit ve dayanıklı yapısıyla uzun süre sorunsuz hizmet verir.

Teknik Özellikler

Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Ölçüm Tipi: DC Voltaj ve Akım.
• Voltaj Ölçüm Aralığı: 0.00V - 99.99V DC,
• Akım Ölçüm Aralığı: 0.00A - 9.99A DC
• Voltaj Ölçüm Çözünürlüğü: 0.01V
• Akım Ölçüm Çözünürlüğü: 0.01A
• Voltaj Ölçüm Doğruluğu: ±(0.5% + 2 dijit)
• Akım Ölçüm Doğruluğu: ±(1% + 2 dijit)
• Ekran Tipi: Çift LED Display (Voltaj: Kırmızı, Akım: Mavi)
• Ekran Boyutu: 0.28 inç (7mm) yüksekliğinde dijitler
• Örnekleme Hızı: Yaklaşık 500ms (2 ölçüm/saniye)
• Güç Kaynağı: 4.5V-30V DC (ölçüm devresinden beslenir)
• Güç Tüketimi: <20mA
• Çalışma Sıcaklığı: -10°C ile +65°C arası
• Çalışma Nemi: 10%-80% RH (yoğuşmasız)

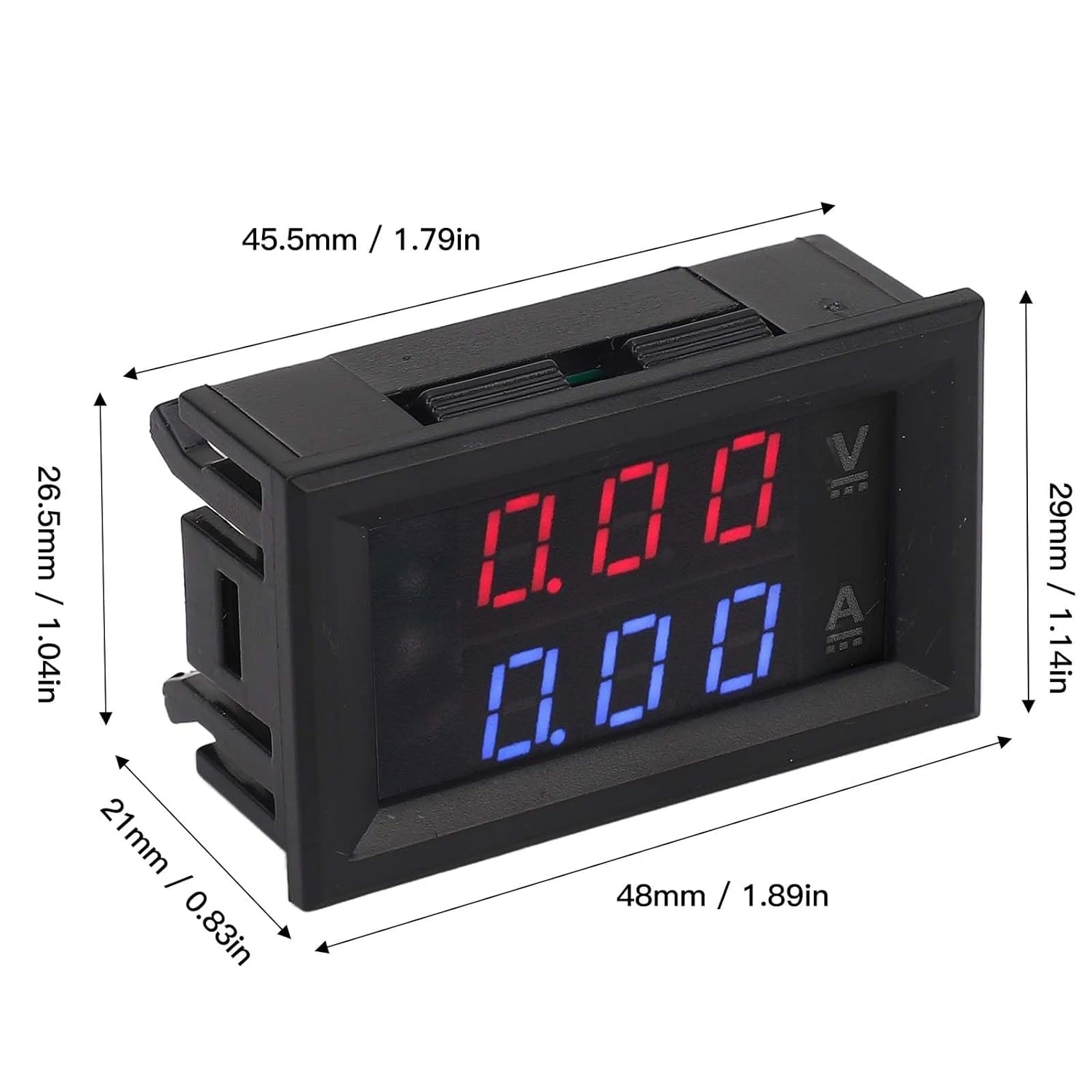

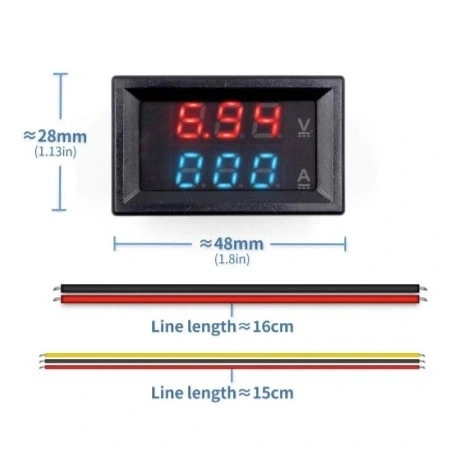

• Ürün Boyutları: Yaklaşık 48mm x 29mm x 21mm
• Montaj Delik Boyutu: 45.5mm x 26.5mm
• Şönt Direnci: Dahili 0.01Ω hassas şönt

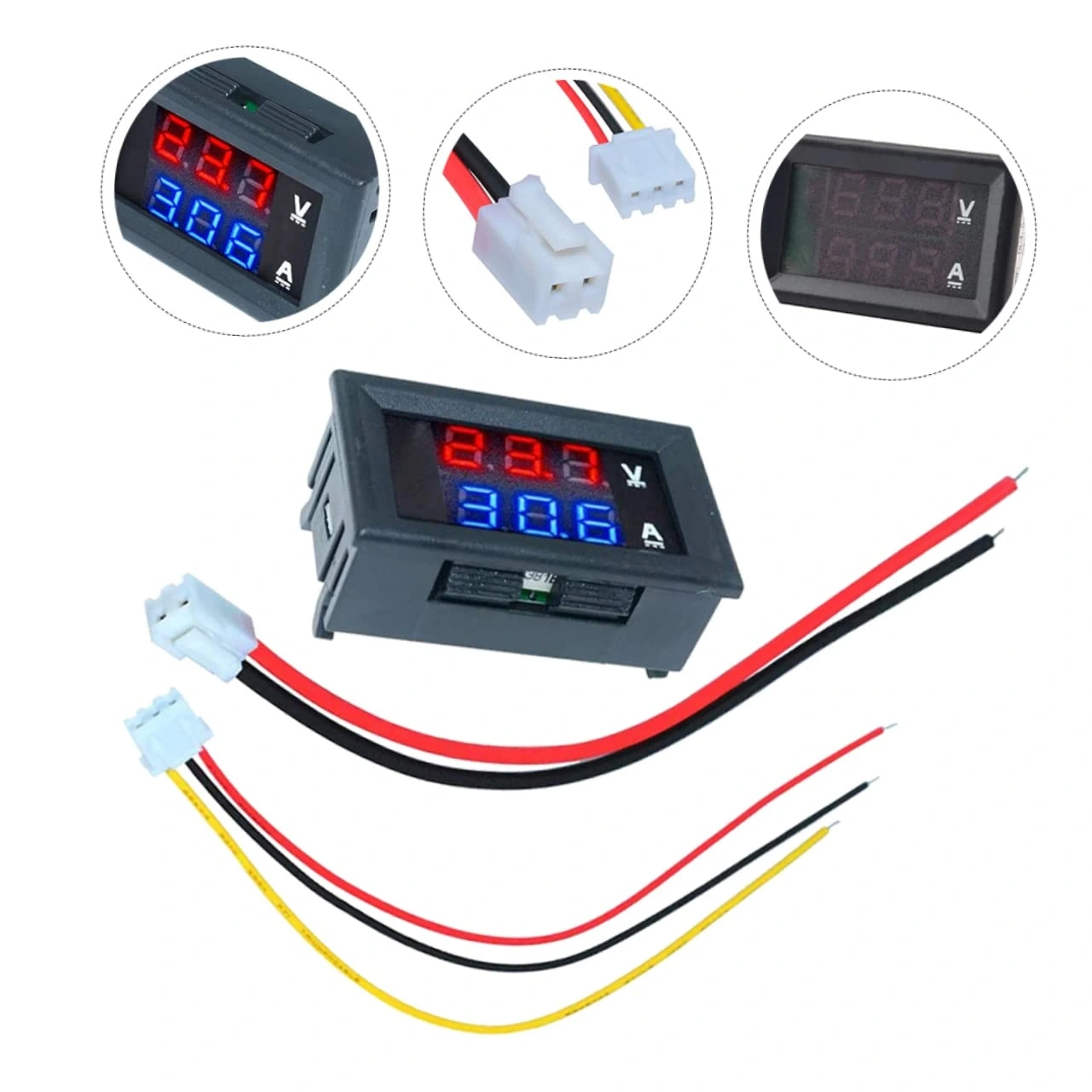

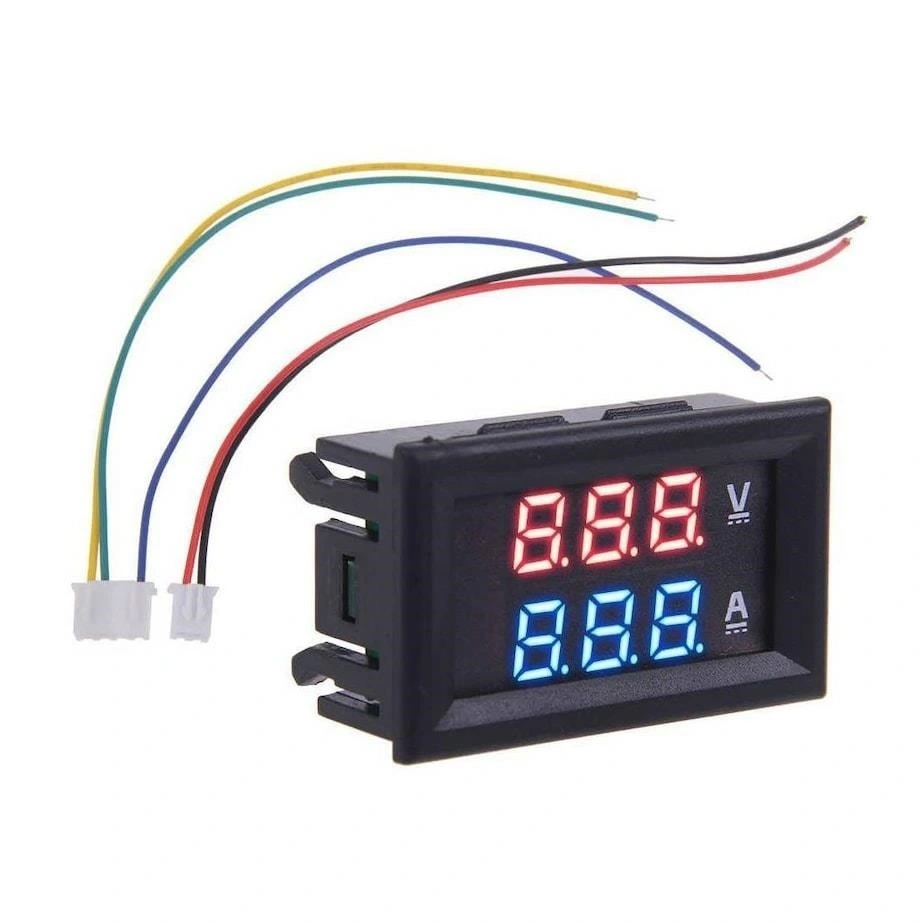

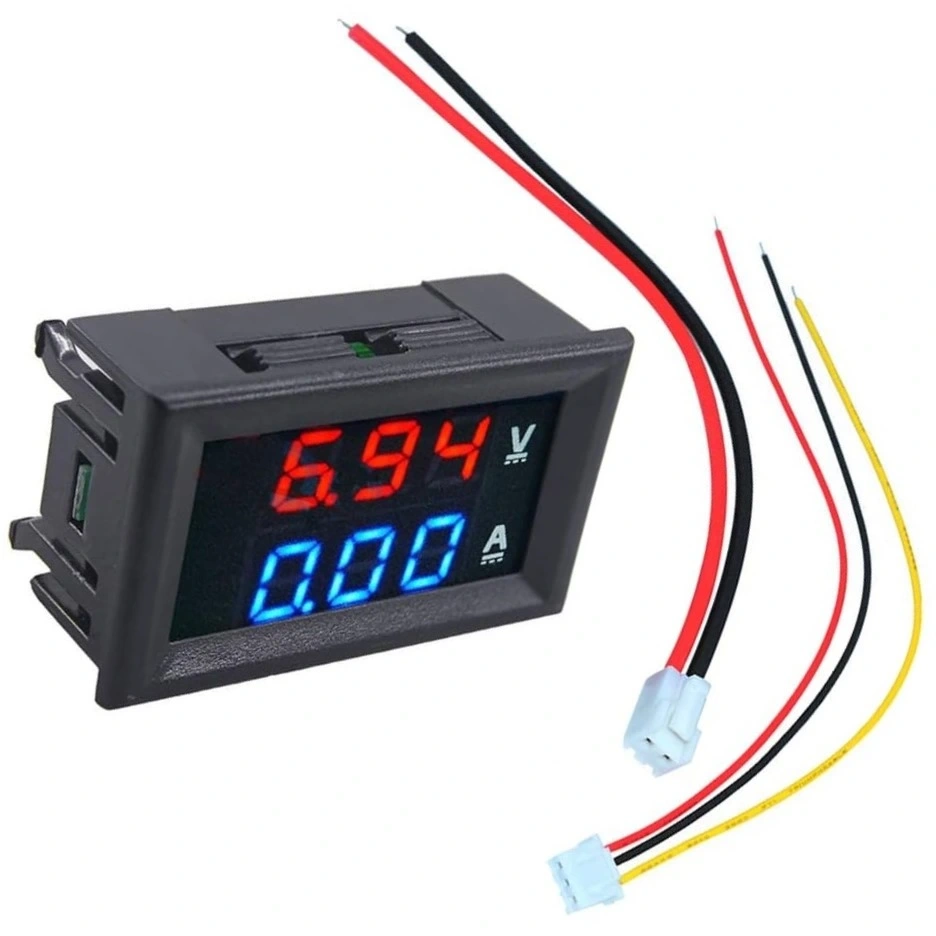

• Bağlantı Tipi: 3 adet tel bağlantısı
• Bağlantı Telleri:
  • Kırmızı: Pozitif güç girişi (V+)
  • Siyah: Negatif güç girişi (V-)
  • Sarı/Mavi: Akım ölçüm bağlantısı
• Maksimum Yük Akımı: 10A (sürekli), kısa süreli 20A'ya kadar dayanabilir
• Voltaj Düşümü: <0.1V (10A'da)
• Koruma Özellikleri: Ters polarite koruması, sınırlı aşırı yük koruması
• Ağırlık: Yaklaşık 15g
• Malzeme: ABS plastik gövde
• Montaj Tipi: Panel montaj
• Sertifikalar: RoHS uyumlu

Kullanım Alanları

Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A'nın kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektronik Projeler

• Arduino ve Raspberry Pi projeleri
• Elektronik devre testleri
• Prototip geliştirme çalışmaları
• DIY elektronik cihaz projeleri
• Güç kaynağı tasarımları

Otomotiv Uygulamaları

• Araç elektrik sistemi izleme
• Akü şarj durumu takibi
• Alternatör çıkış kontrolü
• DC aksesuar monitörleme
• Araç içi güç tüketimi ölçümü

Yenilenebilir Enerji Sistemleri

• Solar panel sistemleri
• Rüzgar türbini sistemleri
• Batarya şarj kontrolörleri
• Enerji depolama üniteleri
• Güç inverter sistemleri

Endüstriyel ve Ev Uygulamaları

• DC motorların izlenmesi
• Sabit voltaj güç kaynaklarının takibi
• Laboratuvar test ekipmanları
• Ev batarya sistemleri
• Model demiryolu ve RC hobi sistemleri

Avantajlar ve Özellikler

Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A'nın sağladığı avantajlar ve özellikler.

• Çift Ekran: Gerilim ve akım değerlerini aynı anda gösterme
• Yüksek Görünürlük: Parlak LED ekran ile uzak mesafeden okunabilirlik
• Geniş Ölçüm Aralığı: 0-100V ve 0-10A geniş DC ölçüm kapasitesi
• Kompakt Boyut: Minimum alan kaplayarak kolay montaj imkanı
• Kolay Bağlantı: Basit 3 telli bağlantı sistemi ile hızlı kurulum
• Harici Güç Gerektirmez: Ölçüm devresi üzerinden besleme
• Düşük Güç Tüketimi: 20mA'dan az akım çekerek minimum sistem etkisi
• Yüksek Hassasiyet: 0.01V ve 0.01A çözünürlük ile hassas ölçüm
• Düşük Voltaj Düşümü: Hassas şönt direnci ile minimum etki
• Sağlam Yapı: Dayanıklı ABS gövde ile uzun kullanım ömrü
• Koruma Sistemleri: Ters polarite ve sınırlı aşırı yük koruması
• Geniş Çalışma Sıcaklığı: -10°C ile +65°C arası güvenilir çalışma

Montaj ve Kullanım Rehberi

Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A'nın montajı ve etkili kullanımı için rehber bilgiler.

Montaj Adımları:

• Panel Hazırlığı: Montaj yapılacak panelde 45.5mm x 26.5mm boyutlarında dikdörtgen bir delik açın
• Yerleştirme: Cihazı açılan deliğe önden yerleştirin
• Sabitleme: Gerekirse kenarlardan yapıştırıcı veya silikon ile sabitleyebilirsiniz
• Bağlantı Kabloları: Kablolar için uygun ölçüde kablo kullanın (akım taşıyan kablolar için en az 20 AWG önerilir)

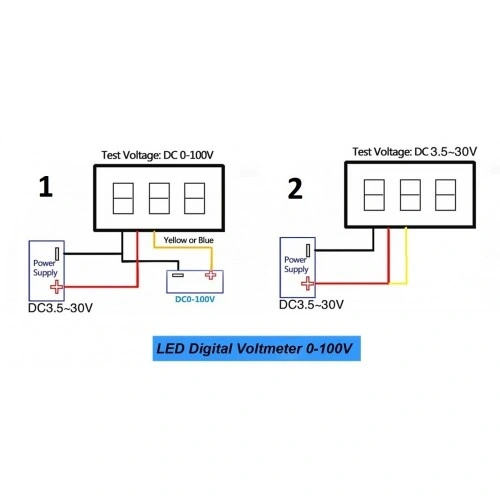

Bağlantı Şeması:

• Voltaj Ölçümü İçin:
  • Kırmızı kabloyu (V+) güç kaynağınızın pozitif terminaline bağlayın
  • Siyah kabloyu (V-) güç kaynağınızın negatif terminaline bağlayın
• Akım Ölçümü İçin:
  • Yükü besleyen pozitif kabloyu kesin
  • Kesilen kablonun güç kaynağı tarafını sarı/mavi (akım ölçüm) kablosuna bağlayın
  • Yük tarafına giden kabloyu cihazın kırmızı (V+) kablosuna bağlayın

Doğru Kullanım İçin Öneriler:

• Polarite Kontrolü: Bağlantı yapmadan önce güç kaynağının polaritesini doğrulayın
• Akım Limiti: Sürekli ölçümlerde 10A'yı aşmamaya dikkat edin
• Yalıtım: Bağlantı noktalarını yalıtım bandı veya makaron ile izole edin
• Soğutma: Yüksek akımlarda uzun süre çalıştıracaksanız ısınmaya karşı önlem alın
• Periyodik Kontrol: Bağlantıların gevşemediğinden emin olmak için düzenli kontrol yapın

Sorun Giderme ve Bakım

Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A için sorun giderme ve bakım önerileri.

Sık Karşılaşılan Sorunlar

• Ekran Açılmıyor: Güç bağlantılarını ve polariteyi kontrol edin, gerilimin 4.5V'un üzerinde olduğundan emin olun
• Yanlış Voltaj Okuması: Bağlantıları kontrol edin, gerekirse cihazı bilinen bir voltaj kaynağıyla kalibre edin
• Yanlış Akım Okuması: Akım bağlantı şemasını kontrol edin, şönt teli düzgün bağlandığından emin olun
• Ekran Titremesi: Güç kaynağı dalgalanmaları olabilir, regüle bir güç kaynağı kullanın
• Aşırı Isınma: Akım taşıyan kablolarda yeterli kalınlık olduğundan emin olun, 10A üzerinde kullanmayın

Bakım Önerileri

• Düzenli Temizlik: Ekranı ve gövdeyi yumuşak, kuru bir bezle temizleyin
• Bağlantı Kontrolü: Periyodik olarak bağlantıların sıkılığını kontrol edin
• Nem Koruması: Cihazı nem ve sıvılardan uzak tutun
• Titreşim: Aşırı titreşimli ortamlarda kullanmaktan kaçının
• Kalibrasyon: Uzun süre kullanımdan sonra bilinen bir referansla doğruluğunu kontrol edin

Paket İçeriği

• Dijital Voltmetre Ampermetre Volt Akım Ölçer DC 0-100V 10A
