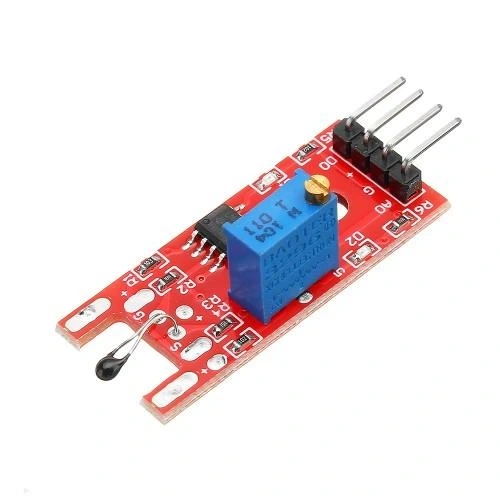

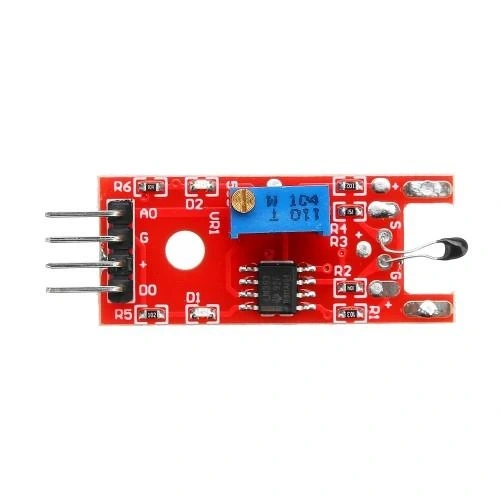

Dijital NTC Sıcaklık Sensör Modülü (KY-028)

Dijital NTC Sıcaklık Sensör Modülü (KY-028), ortam sıcaklığını algılayarak hem dijital hem de analog çıkış sağlayan kompakt bir sensör kartıdır. Dahili NTC termistör sayesinde sıcaklık değişimlerini hassas bir şekilde tespit edebilir.

Üzerindeki potansiyometre ile sıcaklık eşik değeri ayarlanabilir. Belirlenen eşik değerine göre LED gösterge yanar ve dijital çıkış sinyali değişir, böylece sıcaklık kontrolü kolaylaşır.

Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilen bu Sensör, sıcaklık izleme, termostat ve alarm sistemleri gibi projeler için ideal bir çözümdür. Kompakt boyutu ve düşük güç tüketimi ile taşınabilir ve pille çalışan projelerde de rahatlıkla kullanılabilir.

Teknik Özellikler

Dijital NTC Sıcaklık Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: NTC Termistör
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipi: Dijital (DO) ve Analog (AO)
• Dijital Çıkış: HIGH veya LOW (eşik değerine göre)
• Analog Çıkış: 0V - VCC (sıcaklığa bağlı)
• Eşik Ayarı: Potansiyometre ile ayarlanabilir
• Gösterge: Güç LED (kırmızı), Durum LED (yeşil)
• Çalışma Sıcaklığı: -55°C ~ +125°C
• Ölçüm Hassasiyeti: ±2°C (tipik)
• Tepki Süresi: <10 saniye
• Komparatör Entegresi: LM393
• Bağlantı Pinleri: VCC, GND, DO, AO
• Pano Boyutları: 17mm x 14mm (yaklaşık)
• Montaj Deliği: 3mm çap, 1 adet
• NTC Değeri: 10K ohm (25°C'de)
• Güç Tüketimi: <10mA
• Beta Katsayısı: 3950K (±1,0%)

Bağlantı ve Kullanım

Dijital NTC Sıcaklık Sensör Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

KY-028 NTC Sıcaklık Sensör Modülünü Arduino'ya bağlamak oldukça basittir:

• VCC: Arduino 5V veya 3.3V pinine
• GND: Arduino GND pinine
• DO (Dijital Çıkış): Arduino'nun herhangi bir dijital pinine (örn. D2)
• AO (Analog Çıkış): Arduino'nun herhangi bir analog pinine (örn. A0)

Modülün kullanımı için iki temel yöntem vardır:

1. Dijital Çıkış Kullanımı:

Modül üzerindeki potansiyometre ile bir sıcaklık eşik değeri ayarlayabilirsiniz. Ortam sıcaklığı bu eşik değerini aştığında, dijital çıkış LOW durumuna geçer ve modül üzerindeki yeşil LED yanar. Bu özellik, belirli bir sıcaklık değerini aşıp aşmadığını kontrol etmek istediğiniz uygulamalar için idealdir.

2. Analog Çıkış Kullanımı:

Analog çıkış, sıcaklık ile ters orantılı bir voltaj değeri verir. Sıcaklık yükseldikçe NTC direnci düşer ve analog çıkış voltajı azalır. Bu çıkışı Arduino'nun analog pinlerinden birine bağlayarak, sıcaklığın gerçek değerini hesaplayabilirsiniz.

Sıcaklık hesaplamak için Steinhart-Hart denklemi kullanılabilir:

Sıcaklık (°C) = 1 / (A + B*ln(R) + C*ln(R)³) - 273.15

Burada R, termistörün direncidir ve şu şekilde hesaplanabilir:

R = R0 * exp(B * (1/T - 1/T0))

Burada R0 = 10,000 ohm (25°C'deki direnç), B = 3950 (Beta katsayısı), T0 = 298.15K (25°C) ve T bilinmeyen sıcaklıktır (Kelvin).

Arduino, analog değeri okuduktan sonra, bu formülleri kullanarak gerçek sıcaklığı hesaplayabilir. Arduino IDE'de gerekli dönüşüm kodlarını kullanarak, Celsius veya Fahrenheit cinsinden sıcaklık değerini elde edebilirsiniz.

Sensörün doğru çalıştığını kontrol etmek için, modül üzerindeki potansiyometreyi çevirerek farklı eşik değerleri ayarlayın ve dijital çıkışın değişimini gözlemleyin. Dijital çıkış, bir LED veya başka bir cihazı kontrol etmek için doğrudan kullanılabilir.

Uygulama Alanları

Dijital NTC Sıcaklık Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

İç Mekan Uygulamaları

• Dijital termometreler
• Akıllı ev termostatları
• Fan kontrol sistemleri
• HVAC kontrol devreleri

Güvenlik Sistemleri

• Aşırı ısınma alarmları
• Yangın uyarı sistemleri
• Ekipman koruma devreleri
• Sıcaklık sınırlayıcılar

Hobi ve Eğitim Projeleri

• İklim izleme istasyonları
• Sera otomasyon sistemleri
• Kuluçka makineleri
• Sıcaklık veri kayıt cihazları

Proje Örnekleri

Dijital NTC Sıcaklık Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Sıcaklık Kontrollü Fan Sistemi

Arduino Nano, KY-028 sıcaklık sensörü, LCD ekran ve 5V röle modülü kullanarak akıllı bir sıcaklık kontrollü fan sistemi yapabilirsiniz. Arduino, sensörün analog çıkışını okuyarak gerçek sıcaklık değerini hesaplar ve LCD ekranda gösterir. Kullanıcı tarafından belirlenen bir eşik değerine (örneğin 27°C) ulaşıldığında, Arduino röleyi tetikleyerek fanı çalıştırır. Sıcaklık, belirlenen alt eşik değerinin (örneğin 23°C) altına düştüğünde fan otomatik olarak kapanır. Potansiyometre ekleyerek kullanıcının eşik değerlerini ayarlayabilmesini sağlayabilirsiniz. LCD ekran, mevcut sıcaklık, ayarlanan eşik değeri ve fan durumunu gösterir. Sistem, iki tuş ile programlanabilir histerezis değerine (alt ve üst eşik arasındaki fark) sahip olabilir. Bu, kısa aralıklarla fanın açılıp kapanmasını önleyerek sistemin daha kararlı çalışmasını sağlar. Opsiyonel olarak, RTC modülü ekleyerek belirli zaman dilimlerinde farklı sıcaklık eşikleri ayarlanabilir. Bu proje, bilgisayar kasaları, elektronik cihaz kabinleri veya küçük odalar için ideal bir soğutma çözümüdür.

Sıcaklık Veri Kayıt ve İzleme Sistemi

Arduino UNO, KY-028 sıcaklık sensörü, SD kart modülü ve RTC (Gerçek Zamanlı Saat) modülü kullanarak bir sıcaklık veri kayıt sistemi oluşturabilirsiniz. Sistem, belirli aralıklarla (örneğin her 5 dakikada bir) sıcaklık ölçümü yapar ve tarih/saat bilgisiyle birlikte SD karta kaydeder. Veriler, CSV formatında saklanarak daha sonra bilgisayarda analiz için kolayca işlenebilir. OLED ekran ekleyerek mevcut sıcaklık, son kaydedilen değer ve sistem durumu görüntülenebilir. Bluetooth modülü ekleyerek, verileri gerçek zamanlı olarak mobil cihazlara aktarabilirsiniz. Ayrıca, düğmeler ekleyerek farklı kayıt modları (sürekli, belirli aralıklarla, eşik değeri aşıldığında) arasında geçiş yapılabilir. Sistem, belirli sıcaklık eşikleri aşıldığında sesli uyarı vermek için bir buzzer içerebilir. Düşük güç tüketimi için Arduino'yu ölçümler arasında uyku moduna alabilirsiniz. Bu proje, laboratuvar deney ortamları, gıda depolama alanları, seraların izlenmesi veya ev içi sıcaklık değişimlerinin uzun süreli kaydı için kullanılabilir.

Çok Sensörlü Çevresel İzleme İstasyonu

Arduino Mega, KY-028 sıcaklık sensörü, DHT22 nem sensörü, BMP180 basınç sensörü ve MQ-135 hava kalitesi sensörü kullanarak kapsamlı bir çevresel izleme istasyonu oluşturabilirsiniz. Sistem, sıcaklık, nem, barometrik basınç ve hava kalitesi verilerini toplayıp analiz eder. ESP8266 WiFi modülü ekleyerek, verileri internet üzerinden ThingSpeak veya Blynk gibi IoT platformlarına gönderebilirsiniz. Böylece, uzaktan gerçek zamanlı izleme ve veri analizi yapabilirsiniz. 20x4 LCD ekran, tüm sensör verilerini ve trend bilgilerini gösterir. RTC modülü, veri örnekleme zamanlarını düzenler ve zaman damgalarını sağlar. Sistem, eşik değerleri aşıldığında e-posta veya SMS uyarıları göndermek için yapılandırılabilir. Güneş paneli ve Li-ion pil ekleyerek, sistemin uzun süre bağımsız çalışmasını sağlayabilirsiniz. Bu proje, hava durumu izleme, iç mekan hava kalitesi kontrolü veya uzak lokasyonlardaki çevresel koşulların uzun süreli izlenmesi için kullanılabilir. Toplanan veriler, iklim değişikliği araştırmaları veya ev enerji verimliliği analizleri için değerli bilgiler sağlayabilir.

Sorun Giderme ve İpuçları

Dijital NTC Sıcaklık Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Sıcaklık Okumaları: Besleme voltajının stabil olduğundan emin olun. Sensörü ısı kaynaklarından uzak tutun. Analog değer okuma sayısını artırıp ortalama alın.
• Dijital Çıkış Çalışmıyor: Potansiyometrenin doğru ayarlandığını kontrol edin. LED göstergeyi gözlemleyin. Bağlantıları tekrar kontrol edin.
• LED Sürekli Yanıyor: Eşik seviyesini potansiyometre ile yeniden ayarlayın. LM393 entegresinin doğru çalıştığını kontrol edin.
• Kararsız Ölçümler: Güç kaynağına bir filtreleme kapasitörü ekleyin. Sensörün ısı stabilizasyonu için birkaç dakika bekleyin. Kablo uzunluğunu kısaltın.
• Hesaplama Hataları: Beta değeri ve direnç hesaplamalarını kontrol edin. Steinhart-Hart katsayılarını doğrulayın. Referans direnç değerini ölçün.

Performans İpuçları

• Daha doğru ölçümler için, birkaç ölçüm yapıp ortalamasını alın.
• Sensörün ısınmasını önlemek için, sürekli okuma yerine aralıklı okuma yapın.
• Uzun kablo kullanıyorsanız, ekranlı kablo tercih edin ve gürültüyü azaltın.
• Sensörü hava akımından etkilenmeyecek şekilde konumlandırın.
• Çevresel ısı yansımalarını azaltmak için sensörü yalıtkan bir malzemeyle kaplayın.

Paket İçeriği

• 1x Dijital NTC Sıcaklık Sensör Modülü (KY-028)
