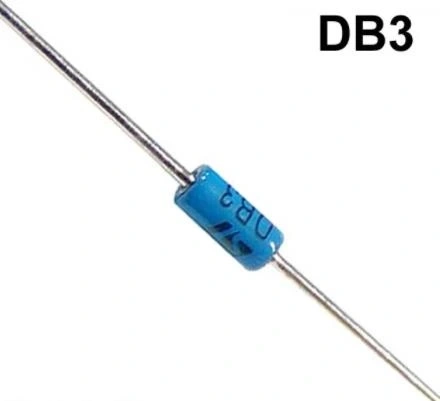

DB3 DO-35 36V Diyak 2A 36V DO-204

DB3 DO-35 36V Diyak 2A 36V DO-204

DB3 DO-35 36V Diyak, çift yönlü tetikleme özelliğine sahip özel bir diyot türüdür. DO-35 (DO-204) cam paketinde sunulan bu komponent, 36V tetikleme voltajı ve 2A maksimum akım kapasitesine sahiptir. Triyakların tetiklenmesinde sıklıkla kullanılan diyaklar, AC devrelerinde voltaj seviye algılama ve anahtarlama işlevlerini gerçekleştirir.

İki yönlü akış özelliği sayesinde pozitif ve negatif yarı periyotlarda çalışabilen bu triyak ve diyak, belirli bir eşik voltajına ulaşıldığında aniden iletim durumuna geçerek triyakların tetiklenmesini sağlar. Güç kontrolü ve dimmer uygulamalarında güvenilir tetikleme için idealdir.

Küçük boyutlu cam paketi sayesinde kompakt devre tasarımlarına uygun olan bu diyak, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak, aydınlatma kontrol sistemleri, motor hız kontrolleri ve güç regülasyonu uygulamalarında yaygın olarak tercih edilir.

Teknik Özellikler

DB3 DO-35 36V Diyak 2A 36V DO-204'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Diyak (İki Yönlü Diyot)
• Model: DB3
• Paket Tipi: DO-35 (DO-204)
• Tetikleme Voltajı: 32.0V - 40.0V (tipik 36V)
• Maksimum Akım: 2A (pulse)
• Maksimum Sürekli Akım: 0.5A
• Breakover Akımı (IBO): <100μA
• Maksimum Negatif Direnç: 10 Ohm
• Anahtarlama Zamanı: <2μs
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Sıcaklık Katsayısı: <0.5%/°C
• Gövde Malzemesi: Cam
• Gövde Boyutları: 3.6mm × 1.5mm (uzunluk × çap)
• Bacak Uzunluğu: 28mm (tipik)
• Bacak Çapı: 0.5mm (tipik)
• Güç Dağılımı: 250mW
• Kılıf Dayanım Voltajı: 1500V
• Rejeneratif Voltaj Düşümü: 4V (tipik)
• Rejeneratif Akımı: 200mA (maksimum)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

DB3 DO-35 36V Diyak 2A 36V DO-204'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Aydınlatma Kontrol Sistemleri

• Dimmer devreleri
• LED aydınlatma kontrolü
• Faz kontrollü aydınlatma
• Işık seviyesi ayarlayıcıları
• Enerji tasarruflu aydınlatma

Motor Kontrol Uygulamaları

• AC motor hız kontrolleri
• Fan hız ayarları
• Pompa kontrol sistemleri
• Elektrikli el aletleri
• Ev aletleri kontrolleri

Güç Elektroniği

• Triyak tetikleme devreleri
• AC güç kontrolü
• Faz açısı kontrol devreleri
• Güç regülatörleri
• Statik anahtarlama sistemleri

Avantajlar ve Özellikler

DB3 DO-35 36V Diyak 2A 36V DO-204'ün sağladığı avantajlar ve çözümler.

• İki Yönlü Tetikleme: AC devrelerde her iki yarı periyotta çalışabilme
• Negatif Direnç Özelliği: Tetikleme sonrası hızlı anahtarlama
• Kompakt Boyut: Küçük cam paket ile az yer kaplama
• Hassas Tetikleme: Kararlı ve tekrarlanabilir tetikleme voltajı
• Yüksek Sıcaklık Kararlılığı: Geniş sıcaklık aralığında çalışma
• Kolay Montaj: Through-hole paket ile kolay lehimleme
• Uzun Ömür: Dayanıklı yapı ve güvenilir çalışma
• Düşük Maliyet: Ekonomik çözüm sunma
• Basit Devre Tasarımı: Az sayıda harici komponent gereksinimi
• RoHS Uyumluluğu: Çevre dostu malzeme kullanımı

Devre Tasarımı ve Kullanım

DB3 DO-35 36V Diyak 2A 36V DO-204'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Dimmer Devresi Bağlantısı:

1. AC güç kaynağını devre girişine bağlayın
2. Bir ucu yüke, diğer ucu triyak anahtarına bağlayın
3. Triyak gate'i, diyak üzerinden RC devresine bağlanır
4. Potansiyometre ile RC zaman sabitini değiştirerek faz kontrolü sağlanır
5. Diyak, kondansatör voltajı 36V'a ulaştığında iletim durumuna geçer
6. İletim durumunda, diyak triyak gate'ini tetikler ve yük üzerinden akım geçer
7. Potansiyometre ile RC şarj süresini ayarlayarak güç kontrolü yapılır

Tasarım İpuçları:

• Dimmer uygulamaları için 36V diyak, 220-240V AC şebekelerde idealdir
• RC zaman sabitini doğru hesaplayarak, istenen faz kontrol aralığını sağlayın
• Diyak-triyak kombinasyonunda, uygun akım sınırlayıcı direnç kullanın
• RFI gürültüsünü azaltmak için triyak ile seri bir bobin kullanılabilir
• Yüksek indüktif yükler için snubber devreleri ekleyin

Hesaplama Formülleri:

• RC Zaman Sabiti: T = R × C
• Tetikleme Açısı: α = 2π × f × T
• Çıkış Gücü: P = V² / 2R × (1 + cos(2α)) (Rezistif yük için)
• Diyak Tetikleme Koşulu: V_C ≥ V_BO (36V)

Sorun Giderme ve İpuçları

DB3 DO-35 36V Diyak 2A 36V DO-204 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetikleme Olmuyor: Diyak zarar görmüş olabilir, değiştirin veya voltaj seviyesini kontrol edin
• Kararsız Çalışma: RC değerlerini değiştirin, filtre kapasitörü ekleyin
• Işıkta Titreme: Snubber devresi ekleyin, DC filtrelemeyi iyileştirin
• Aşırı Isınma: Daha yüksek güçlü diyak/triyak kullanın, soğutma ekleyin
• RFI Gürültü: Filtre bobini ve EMI filtresi ekleyin

Uygulama İpuçları

• Diyakın çift yönlü olduğunu unutmayın, yönü önemli değildir
• Düşük güçlü uygulamalarda DO-35 paket yeterlidir
• Yüksek güçlü uygulamalarda daha büyük paketli diyaklar tercih edin
• Diyakın lehimlemesi sırasında aşırı ısıdan kaçının
• İndüktif yüklerde snubber devresi kullanımı önemlidir

Güvenlik Önlemleri

• AC şebeke voltajı içeren devrelerde çalışırken devreyi beslemeden ayırın
• Devreyi yalıtımlı kutu içine alın, metal parçalara temas etmeyin
• Uygun değerde sigortalar kullanın
• Yüksek güçlü devrelerde ısı yayılımını dikkate alın
• EMC standartlarına uygun filtreler kullanın

Paket İçeriği

• DB3 DO-35 36V Diyak 2A 36V DO-204
