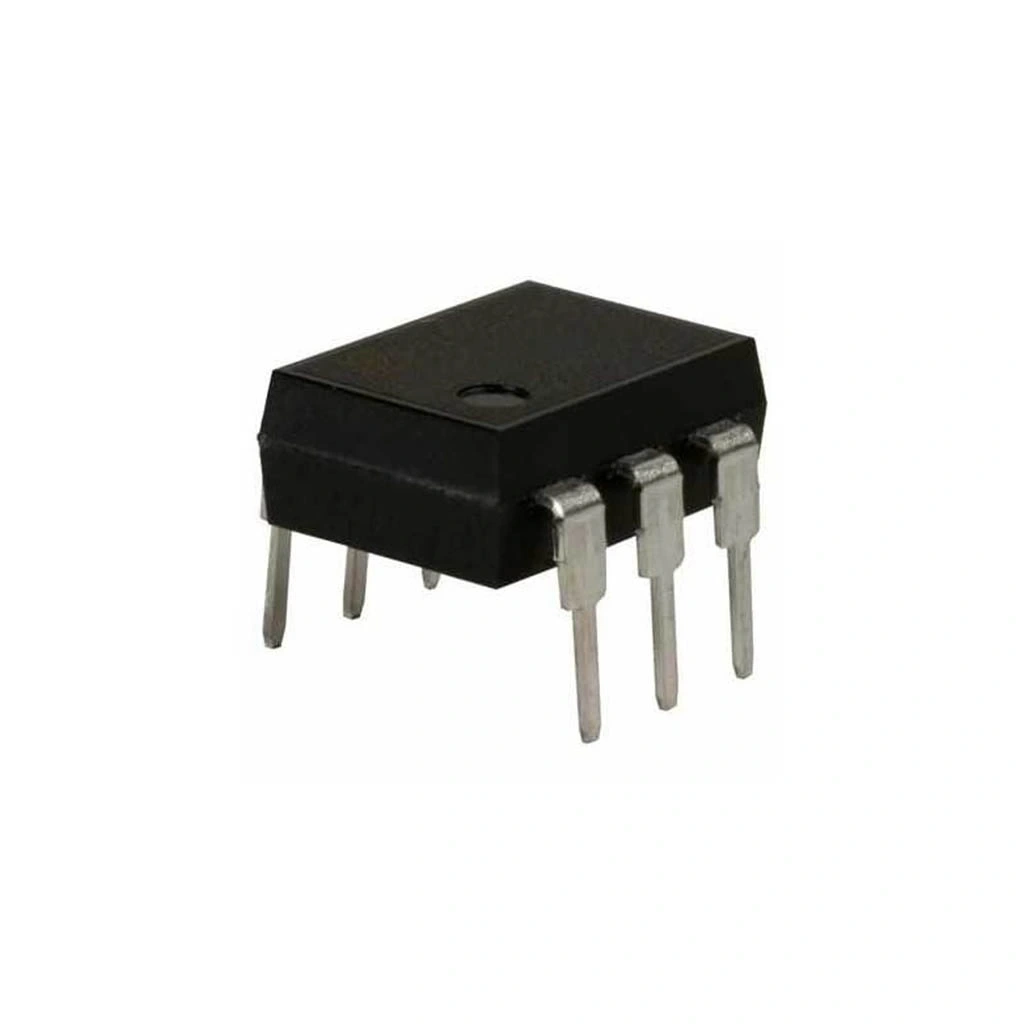

CNY75GB Optokuplör Entegresi Dip-6
CNY75GB Optokuplör Entegresi, Darlington transistör çıkışlı, yüksek akım transfer oranına (CTR) sahip bir optik izolatördür. DIP-6 paketinde sunulan bu entegre, giriş ve çıkış devreleri arasında yüksek izolasyon sağlarken, Darlington yapısı sayesinde düşük giriş akımlarında bile yüksek çıkış hassasiyeti sunar.
İçerisinde bir kızılötesi LED verici ve bir Darlington fototransistör alıcı barındıran bu entegre, minimum %500 CTR değeri ile standart optokuplörlere göre çok daha verimli sinyal aktarımı sağlar. Bu özelliği sayesinde düşük akımlı sinyallerin izolasyonu, sensör arayüzleri ve hassas ölçüm sistemleri için ideal bir çözüm sunar.
DIP-6 paketi sayesinde breadboard ve delikli PCB'lerde kolay kullanım imkanı sunan CNY75GB, optokuplör entegreleri arasında yüksek kazancı ile öne çıkar. Voltaj ürün yelpazesindeki bu komponent, düşük akımlı sinyal izolasyonu gerektiren hassas projeleriniz için güvenilir bir çözüm sunar.
Teknik Özellikler
CNY75GB Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6 (PDIP-6)
- Çıkış Yapısı: Darlington transistör
- Kanal Sayısı: 1 kanal
- İzolasyon Gerilimi: 5.300 VRMS
- Akım Transfer Oranı (CTR): Min. %500 (If=5mA, VCE=5V)
- Giriş (LED) Maksimum Akımı: 60 mA
- Giriş (LED) İleri Voltajı: Tipik 1.25V (IF=10mA)
- Giriş (LED) Ters Voltajı: 5V
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 70V
- Çıkış (Transistör) Emiter-Kollektör Voltajı: 7V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Tipik 0.7V (IF=10mA, IC=2mA)
- Yükselme Zamanı: Tipik 10µs
- Düşme Zamanı: Tipik 15µs
- Kapasitans (Giriş-Çıkış): 0.6 pF tipik
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +150°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs Kızılötesi LED
- Dedektör Türü: NPN Silikon Darlington Fototransistör
- Pin Dizilimi: 1-Anot, 2-Katot, 4-Emiter, 5-Kollektör, 3/6-NC
Kullanım Alanları
CNY75GB Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Hassas Sensör Arayüzleri
- Düşük seviyeli sensör sinyalleri izolasyonu
- Endüstriyel sensör arayüzleri
- Termocouple izolasyon devreleri
- Sıcaklık sensörü arayüzleri
- Basınç ve kuvvet sensörleri
Medikal Cihazlar
- Hasta monitörleri
- Medikal ölçüm cihazları
- Elektrokardiyograf (EKG) ekipmanları
- Tıbbi görüntüleme sistemleri
- Hasta güvenliği izolasyon devreleri
Endüstriyel Kontrol
- PLC giriş devreleri
- Zayıf sinyal izolasyonu
- Proses kontrol sistemleri
- Gürültülü ortamlarda sinyal izolasyonu
- Endüstriyel otomasyon
Hassas Ölçüm Cihazları
- Test ve ölçüm ekipmanları
- Veri toplama sistemleri
- Laboratuvar cihazları
- Yüksek hassasiyetli analog devreler
- Dijital multimetreler
Avantajlar ve Özellikler
CNY75GB Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek CTR: Minimum %500 akım transfer oranı ile yüksek hassasiyet
- Darlington Çıkış: Düşük giriş akımlarında bile etkili çalışma
- Yüksek İzolasyon: 5.300 VRMS izolasyon gerilimi ile güvenli elektriksel ayrım
- Düşük Giriş Akımı: 1-2mA gibi düşük akımlarda bile verimli çalışma
- Gürültü Bağışıklığı: Optik izolasyon sayesinde elektriksel gürültüden etkilenmeme
- Kolay Montaj: DIP-6 paketi ile breadboard ve delikli PCB'lerde kullanım kolaylığı
- Yüksek Güvenilirlik: Endüstriyel sıcaklık aralığında kararlı çalışma
- Standart Pin Dizilimi: Yaygın kullanılan optokuplörlerle uyumlu pin yapısı
- Çok Amaçlı Kullanım: Anahtarlama ve analog uygulamalara uygunluk
- Endüstriyel Standart: Yaygın kullanılan ve kolay temin edilebilen bir optokuplör
Devre Tasarım Bilgileri
CNY75GB Optokuplör Entegresi Dip-6'nın doğru kullanımı hakkında bilgiler.
İpucu: Darlington yapısı nedeniyle doyuma girdiğinde çıkışta daha yüksek VCE(sat) değeri göz önünde bulundurulmalıdır.
Darlington optokuplör tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Sınırlama: LED anot-katot arası için akım sınırlayıcı direnç kullanın
- Akım Sınırlama Hesabı: R = (Vcc - Vf) / If (Vf=1.25V tipik)
- Kollektör Direnci: Darlington çıkışına uygun değerde pull-up direnci bağlayın
- Anahtarlama Hızı: Darlington yapısı standart optokuplörlere göre daha yavaştır
- Hızlı Anahtarlama: Base-emitter direnci ekleyerek anahtarlama hızını artırabilirsiniz
- Yüksek Doyma Voltajı: VCE(sat) değeri standart optokuplörlere göre daha yüksektir (≈0.7V)
- Düşük Giriş Akımı: 1-2mA gibi düşük LED akımlarında bile verimli çalışır
- Sıcaklık Etkisi: Darlington yapısı sıcaklığa daha duyarlıdır, sıcaklık kompanzasyonu düşünün
Uygulama devresi örnekleri:
- Düşük Seviyeli Sinyal İzolasyonu: 1mA giriş akımı ve 10K pull-up direnci ile mikroamperlerde ölçüm
- Düğme/Anahtar İzolasyonu: Düşük akımlı düğme devreleri için ideal izolasyon
- Analog Sinyal İzolasyonu: Akım modunda çalışarak analog sinyallerin izolasyonu
- Lineer İzolasyon: Lineer bölgede çalıştırarak analog değerlerin aktarımı
Montaj ve Kullanım İpuçları
CNY75GB Optokuplör Entegresi Dip-6 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- Soket Kullanımı: Prototip uygulamalarda DIP-6 soket kullanarak kolay değiştirme imkanı sağlayın
- ESD Koruması: Montaj sırasında elektrostatik deşarj önlemleri alın
- PCB Mesafesi: Yüksek izolasyon için giriş ve çıkış pinleri arasında yeterli mesafe bırakın
Sorun Giderme
- Çıkış Doyuma Girmiyor: LED akımını artırın veya kollektör direncini azaltın
- Çıkış Aktif Kalıyor: Darlington yapısının daha uzun kapanma zamanı nedeniyle normal olabilir
- Yavaş Tepki: Darlington yapısı doğası gereği daha yavaştır, hızlı uygulamalar için uygun değildir
- Sıcaklık Etkileri: Yüksek sıcaklıklarda karakteristiklerin değişebileceğini göz önünde bulundurun
- DC Kaçakları: Darlington yapısı daha yüksek kaçak akıma sahip olabilir, hassas uygulamalarda dikkat edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Darlington optokuplör ile standart optokuplör arasındaki fark nedir?
Darlington yapısı çok daha yüksek CTR (%500+) sunar, daha düşük giriş akımlarıyla çalışır, ancak anahtarlama hızı daha yavaş ve VCE(sat) değeri daha yüksektir.
CNY75GB kaç mA LED akımıyla çalışabilir?
1mA gibi düşük akımlarda bile verimli çalışabilir. Maksimum sürekli LED akımı 60mA'dir, ancak tipik uygulamalarda 5-10mA yeterlidir.
CNY75GB hangi frekanslarda çalışabilir?
Darlington yapısı nedeniyle yaklaşık 50 kHz'e kadar çalışabilir. Yüksek hızlı uygulamalar için standart transistör çıkışlı optokuplörler tercih edilmelidir.
Minimum %500 CTR değeri ne anlama gelir?
5mA giriş akımında, çıkış transistöründen en az 25mA akım geçebileceğini gösterir. Yani giriş akımının en az 5 katı çıkış akımı elde edilir.
Darlington optokuplör lineer uygulamalarda kullanılabilir mi?
Evet, lineer bölgede çalıştırıldığında analog sinyal izolasyonu için kullanılabilir, ancak sıcaklık etkileri ve non-lineerlik için kompanzasyon gerekebilir.
CNY75GB'nin açılma ve kapanma gecikmeleri ne kadardır?
Yükselme zamanı tipik 10µs, düşme zamanı tipik 15µs'dir. Standart transistör çıkışlı optokuplörlere göre yaklaşık 5-7 kat daha yavaştır.
CNY75GB'yi standart transistör çıkışlı optokuplör yerine kullanabilir miyim?
Pin uyumluluğu aynıdır, ancak Darlington yapısı nedeniyle daha yüksek VCE(sat) ve daha yavaş anahtarlama süreleri göz önünde bulundurulmalıdır.
Düşük gürültülü analog sinyal izolasyonu için CNY75GB uygun mudur?
Evet, yüksek CTR değeri sayesinde düşük seviyeli analog sinyallerin izolasyonu için idealdir, ancak frekans sınırlamaları ve sıcaklık etkileri dikkate alınmalıdır.
