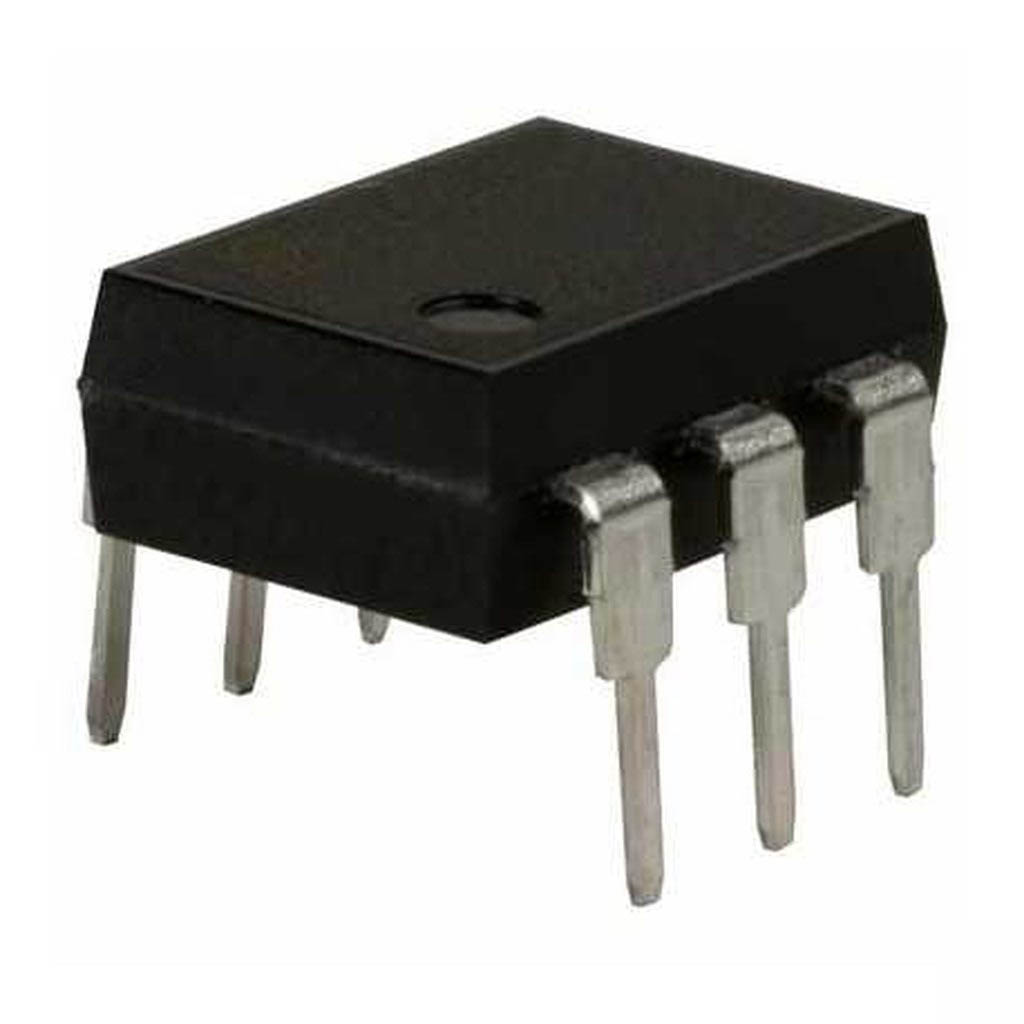

CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi, yüksek izolasyon kapasitesine sahip, DIP-6 paketinde sunulan güvenilir bir optik bağlaç komponentidir. Minimum %160 Akım Transfer Oranı (CTR) ile sınıfının en verimli ürünlerinden biri olarak devreler arasında galvanik izolasyon sağlar.
İçerisinde GaAs kızılötesi LED verici ve NPN silikon fototransistör alıcı barındıran bu entegre, giriş ve çıkış devreleri arasında elektriksel izolasyon sağlarken, sinyallerin güvenli bir şekilde aktarılmasına olanak tanır. Endüstriyel kontrol sistemleri, güç kaynakları ve hassas ölçüm cihazlarında güvenli sinyal izolasyonu için idealdir.
DIP-6 paketi sayesinde breadboard ve delikli PCB'lerde kolay kullanım imkanı sunan CNY17-4, optokuplör entegreleri arasında yüksek performansı ile öne çıkar. Voltaj ürün yelpazesindeki bu komponent, izolasyon gerektiren projeleriniz için güvenilir ve ekonomik bir çözüm sunar.
Teknik Özellikler
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6 (PDIP-6)
- Kanal Sayısı: 1 kanal
- İzolasyon Gerilimi: 5.300 VRMS
- Akım Transfer Oranı (CTR): Min. %160 (If=5mA, VCE=5V)
- Giriş (LED) Maksimum Akımı: 60 mA
- Giriş (LED) İleri Voltajı: Tipik 1.25V (IF=10mA)
- Giriş (LED) Ters Voltajı: 5V
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 70V
- Çıkış (Transistör) Emiter-Kollektör Voltajı: 7V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Maksimum 0.4V (IF=10mA, IC=2mA)
- Yükselme Zamanı: Tipik 2µs
- Düşme Zamanı: Tipik 2µs
- Kapasitans (Giriş-Çıkış): 0.6 pF tipik
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +150°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs Kızılötesi LED
- Dedektör Türü: NPN Silikon Fototransistör
- Pin Dizilimi: 1-Anot, 2-Katot, 4-Emiter, 5-Kollektör, 3/6-NC
Kullanım Alanları
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Uygulamalar
- PLC ve kontrol sistemleri
- Motor sürücü izolasyonu
- Endüstriyel otomasyon
- Sensör arayüzleri
- Makine kontrol devreleri
Güç Elektroniği
- SMPS (Anahtarlamalı güç kaynakları)
- AC/DC dönüştürücüler
- Batarya şarj devreleri
- Solar inverter sistemleri
- UPS kontrol devreleri
Haberleşme Sistemleri
- RS-232/RS-485 arayüzleri
- Veri hattı izolasyonu
- Telekomünikasyon ekipmanları
- Ağ donanımları
- MIDI arayüzleri
Hassas Ölçüm Sistemleri
- Tıbbi cihazlar
- Test ve ölçüm ekipmanları
- Veri toplama sistemleri
- Ses ekipmanları
- Laboratuvar cihazları
Avantajlar ve Özellikler
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5.300 VRMS izolasyon voltajı ile güvenli elektriksel ayrım
- Yüksek CTR: Minimum %160 akım transfer oranı ile yüksek verimlilik
- Kolay Montaj: DIP-6 paketi ile breadboard ve delikli PCB'lerde kullanım kolaylığı
- Düşük Giriş Akımı: 5mA gibi düşük akımlarla etkin çalışma özelliği
- Güvenilir Performans: Endüstriyel sıcaklık aralığında kararlı çalışma
- Gürültü Bağışıklığı: Optik izolasyon sayesinde elektriksel gürültüden etkilenmeme
- Çift Yönlü İzolasyon: Hem düşük hem yüksek potansiyel tarafları için güvenli çalışma
- Hızlı Anahtarlama: 2µs tipik yükselme ve düşme zamanları
- Uzun Ömürlü: GaAs LED teknolojisi ile uzun hizmet süresi
- Endüstriyel Standart: Yaygın kullanılan ve kolay temin edilebilen bir optokuplör
Devre Tasarım Bilgileri
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın doğru kullanımı hakkında bilgiler.
İpucu: Hızlı anahtarlama için transistörün base-emiter arasına 10K-47K direnç bağlayın.
Optokuplörün verimli kullanımı için önemli noktalar:
- LED Akım Sınırlama: LED anot-katot arası için akım sınırlayıcı direnç kullanın
- Akım Sınırlama Hesabı: R = (Vcc - Vf) / If (Vf=1.25V tipik)
- Pull-up Direnci: Fototransistör kollektörüne uygun değerde pull-up direnci bağlayın
- Anahtarlama Optimizasyonu: Hızlı anahtarlama için base-emitter direnci kullanın
- İzolasyon Mesafesi: PCB tasarımında giriş ve çıkış arasında yeterli izolasyon mesafesi bırakın
- Bypass Kapasitörleri: Giriş ve çıkış devrelerine uygun bypass kapasitörleri ekleyin
- Çıkış Koruma: Endüktif yükler için kollektöre koruma diyodu ekleyin
- Giriş Koruması: AC sinyaller için LED'e ters paralel koruma diyodu ekleyin
Temel uygulama devresi örnekleri:
- Dijital İzolasyon: LED tarafı dijital çıkışa seri direnç ile bağlı, kollektör pull-up direnci ile MCU girişine
- AC Sinyal İzolasyonu: Köprü diyot ve akım sınırlayıcı ile AC sinyali LED'e bağlama
- Darlington Bağlantı: Yüksek kazanç için optokuplörün çıkışına transistör eklenmesi
- Yüksek Hızlı Uygulama: Emitter-base direnci ve düşük değerli pull-up direnci ile hızlı anahtarlama
Montaj ve Uygulama İpuçları
CNY17-4 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- Soket Kullanımı: Prototip uygulamalarda DIP-6 soket kullanarak kolay değiştirme imkanı sağlayın
- ESD Koruması: Montaj sırasında elektrostatik deşarj önlemleri alın
- Pin Bükülmesi: Pinleri aşırı bükmekten kaçının, entegre gövdesine zarar verebilir
Sorun Giderme
- İletim Yok: LED bağlantısını ve polaritesini kontrol edin
- Zayıf Sinyal: LED akımını artırın veya kollektör direncini azaltın
- Aşırı Isınma: LED akımını kontrol edin, izin verilen maksimum değerleri aşmayın
- Kararsız Çalışma: Gürültü bastırma kapasitörleri ekleyin
- Yavaş Tepki: Base-emitter direnci ekleyin veya değerini optimize edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
CNY17-4 ve CNY17-3 arasındaki fark nedir?
CNY17-4 minimum %160 CTR değerine sahiptir, CNY17-3 ise minimum %100 CTR sunar. CNY17-4 daha yüksek sinyal aktarım verimliliği sağlar.
Optokuplörün CTR değeri ne anlama gelir?
Current Transfer Ratio, transistör kollektör akımının LED akımına oranıdır. Yüksek CTR, LED'e uygulanan akımın daha verimli şekilde transistör çıkışına aktarıldığını gösterir.
DIP-6 paketinin pin dizilimi nasıldır?
Pin 1: LED Anot, Pin 2: LED Katot, Pin 3: NC (Bağlantı Yok), Pin 4: Emiter, Pin 5: Kollektör, Pin 6: NC (Bağlantı Yok).
5.300 VRMS izolasyon gerilimi ne anlama gelir?
Optokuplörün giriş ve çıkış devreleri arasında dayanabileceği maksimum RMS gerilim değeridir. Yüksek voltaj uygulamalarında güvenli izolasyon sağlar.
Optokuplör hangi frekanslarda çalışabilir?
CNY17-4 standart konfigürasyonda yaklaşık 250 kHz'e kadar çalışabilir. Base-emitter direnci ve optimize edilmiş devre ile daha yüksek frekanslar mümkündür.
LED'in ters bağlanması entegre için zararlı mıdır?
Evet, LED'in ters gerilim dayanımı sadece 5V'tur. Ters bağlantı veya aşırı ters gerilim LED'e zarar verebilir.
AC sinyalleri optokuplör ile nasıl izole edebilirim?
LED'e seri akım sınırlayıcı direnç ve paralel koruma diyodu bağlayarak veya köprü doğrultucu kullanarak AC sinyalleri izole edebilirsiniz.
Optokuplörün yaşlanma etkisi nasıl olur?
Zamanla LED ışık çıkışı azalabilir, bu da CTR değerinde düşüşe neden olur. Kritik uygulamalarda tasarım yaparken bu faktörü göz önünde bulundurmak gerekir.
