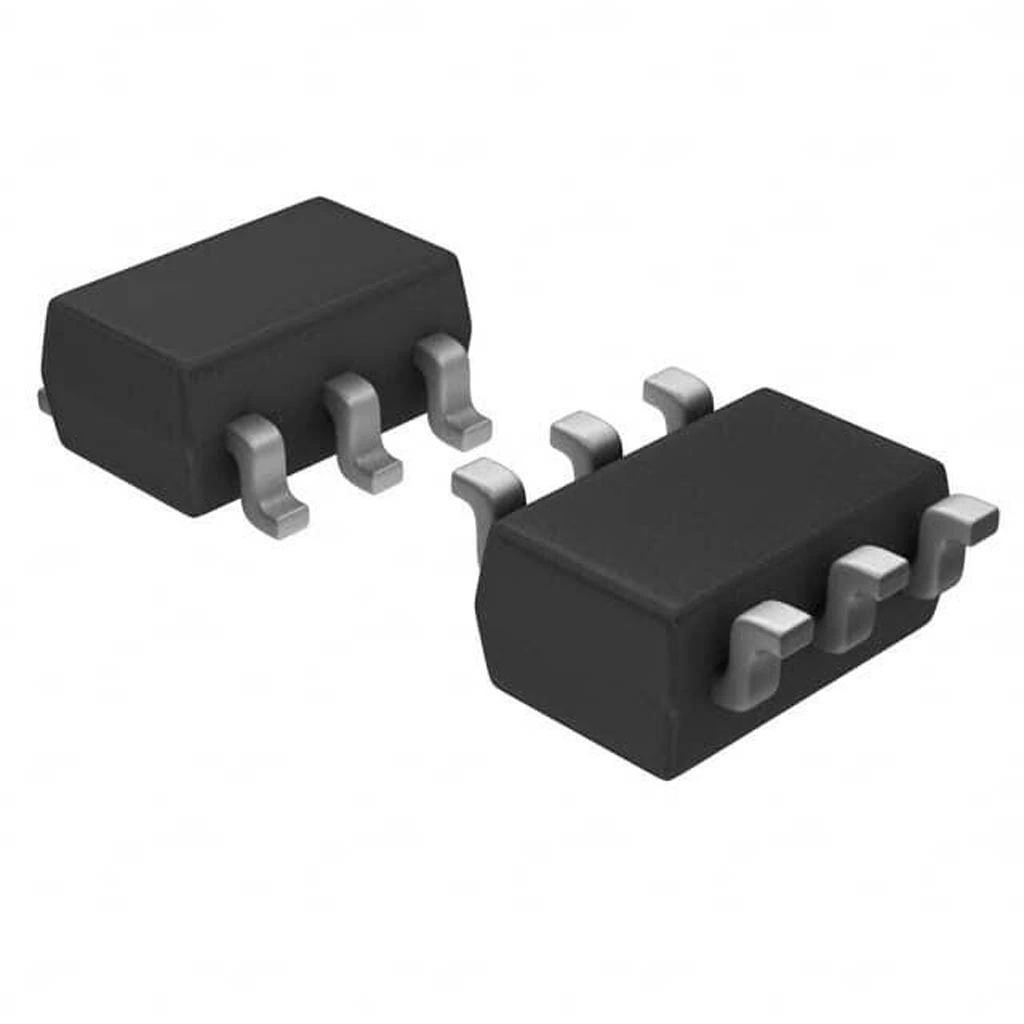

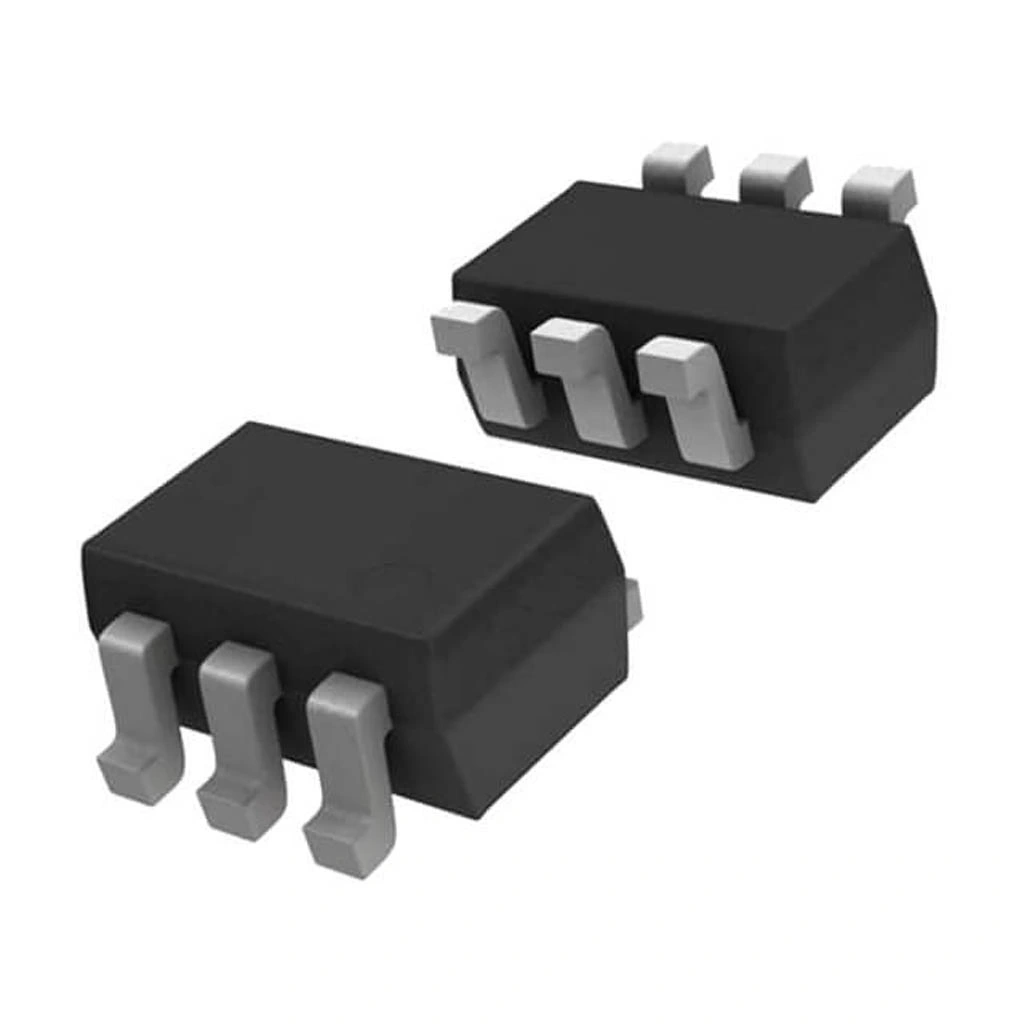

CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6
CNY17-3, yüksek izolasyon gerilimi sunan transistör çıkışlı bir optokuplör entegresidir. SMD-6 paketinde sunulan bu komponent, giriş ve çıkış devreleri arasında optik izolasyon sağlayarak elektriksel olarak ayrılmış sistemleri güvenli bir şekilde haberleştirmeye olanak tanır.
İçinde bir kızılötesi LED verici ve bir fototransistör alıcı barındıran bu entegre, endüstriyel kontrol sistemlerinden güç kaynaklarına, sinyal izolasyonundan veri iletişimine kadar çeşitli uygulamalarda kullanılabilir. Yüksek Akım Transfer Oranı (CTR) ile verimli sinyal aktarımı sağlar.
Kompakt SMD-6 paketi sayesinde PCB'de az yer kaplayan CNY17-3, modern elektronik tasarımlarda tercih edilen optokuplör entegrelerinden biridir. Voltaj ürün yelpazesindeki bu komponent, izolasyon gerektiren devreleriniz için güvenilir bir çözüm sunar.
Teknik Özellikler
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: SMD-6 (SO-6)
- Kanal Sayısı: 1 kanal
- İzolasyon Gerilimi: 5.300 VRMS
- Akım Transfer Oranı (CTR): Min. %100 (If=5mA, VCE=5V)
- Giriş (LED) Maksimum Akımı: 60 mA
- Giriş (LED) İleri Voltajı: Tipik 1.25V (IF=10mA)
- Giriş (LED) Ters Voltajı: 5V
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 70V
- Çıkış (Transistör) Emiter-Kollektör Voltajı: 7V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Maksimum 0.4V (IF=10mA, IC=2mA)
- Yükselme Zamanı: Tipik 2µs
- Düşme Zamanı: Tipik 2µs
- Kapasitans (Giriş-Çıkış): 0.6 pF tipik
- Çalışma Sıcaklığı: -55°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +150°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs Kızılötesi LED
- Dedektör Türü: NPN Silikon Fototransistör
Kullanım Alanları
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC giriş/çıkış izolasyonu
- Endüstriyel sensör arayüzleri
- Motor sürücü devre izolasyonu
- Endüstriyel röle kontrol devreleri
- Fabrika otomasyon sistemleri
Güç Elektroniği
- SMPS (Anahtarlamalı Güç Kaynağı) kontrol devreleri
- Güç inverter kontrol sistemleri
- Güç modülü izolasyonu
- Yüksek voltaj izolasyon bariyerleri
- Batarya yönetim sistemleri
Haberleşme Sistemleri
- Seri veri aktarım izolasyonu
- Ağ arayüz devreleri
- RS-232/RS-485 arayüzleri
- Telekomünikasyon ekipmanları
- Sayısal sinyal izolasyonu
Medikal Cihazlar
- Hasta güvenliği izolasyon devreleri
- Tıbbi cihaz arayüzleri
- Hasta monitör sistemleri
- Teşhis ekipmanları
- Laboratuvar cihazları
Avantajlar ve Özellikler
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5.300 VRMS izolasyon gerilimi ile güvenli elektriksel ayırım
- Yüksek CTR: Minimum %100 akım transfer oranı ile verimli sinyal aktarımı
- Kompakt Boyut: SMD-6 paketi ile PCB alanından tasarruf
- Düşük Giriş Akımı: 5mA ile çalışabilme özelliği sayesinde düşük güç tüketimi
- Gürültü Bağışıklığı: Optik izolasyon sayesinde elektriksel gürültüden etkilenmeme
- Yüksek Güvenilirlik: Uzun ömürlü GaAs LED teknolojisi
- Geniş Çalışma Sıcaklığı: -55°C ile +100°C arası çalışma aralığı
- Hızlı Anahtarlama: Tipik 2µs yükselme ve düşme zamanları
- RoHS Uyumlu: Çevre dostu, kurşunsuz paket
- Endüstriyel Standart: Yaygın kullanılan bir optokuplör ailesi üyesi
Devre Tasarım Bilgileri
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6'nın doğru kullanımı hakkında bilgiler.
İpucu: Giriş LED'ine her zaman uygun akım sınırlayıcı direnç bağlamayı unutmayın.
Optokuplör devre tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Koruması: LED katoduna, besleme voltajına uygun seri direnç bağlayın
- Akım Sınırlama Formülü: R = (Vcc - Vf) / If (Vf=1.25V tipik)
- Kollektör Direnci: Fototransistör kollektörüne uygun değerde pull-up direnci bağlayın
- Anahtarlama Optimizasyonu: Hızlı anahtarlama için base-emitter direnci (10K-47K) kullanabilirsiniz
- CTR Değişkenliği: Minimum CTR değerine göre tasarım yaparak güvenilirliği artırın
- PCB Yerleşimi: Giriş ve çıkış arasında yeterli mesafe (creepage) bırakın
- Parazitik Kapasitans: Yüksek frekanslı uygulamalarda giriş-çıkış arasındaki kapasitif etkileşimi dikkate alın
- Gürültü Bastırma: Giriş ve çıkış devrelerine uygun bypass kapasitörleri ekleyin
Temel bağlantı şeması örnekleri:
- Dijital İzolasyon: LED anoduna Vcc, katoduna seri direnç ve kontrol sinyali; kollektöre pull-up direnci ve çıkış
- Anahtarlama Uygulaması: Emitter'ı GND'ye, kollektöre pull-up direnci ve yük bağlantısı
- AC Sinyallerinin İzolasyonu: Giriş sinyaline seri akım sınırlayıcı direnç ve koruma diyotu
- Schmitt Trigger Entegrasyonu: Çıkışa Schmitt trigger bağlanarak temiz dijital çıkış elde edilmesi
Montaj ve Kullanım İpuçları
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Smd-6 kullanırken dikkat edilmesi gereken noktalar ve öneriler.
SMD Montaj İpuçları
- Lehimleme Profili: Üretici tarafından önerilen reflow profiline uyun
- ESD Koruması: Statik elektriğe karşı önlem alarak montaj yapın
- Isıl Gerilim: Hızlı sıcaklık değişimlerinden kaçının, termal şok oluşturmayın
- Nem Hassasiyeti: Montaj öncesi nem emmiş olabileceği durumlar için ön kurutma yapın
- Uygun PCB Tasarımı: Pin yerleşimini doğru şekilde kontrol edin, yanlış bağlantı yapmayın
Sorun Giderme
- Sinyal İletilmiyor: LED akımını ve polaritesini kontrol edin
- Düşük CTR: LED akımını artırın veya kollektör direncini değiştirin
- Yavaş Anahtarlama: Base-emitter direnci ekleyin veya optimum değeri bulun
- Gürültü Sorunları: Bypass kapasitörleri ekleyin, topraklama düzenini iyileştirin
- Isınma: LED akımını düşürün, ısı dağıtımını iyileştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Optokuplör ne işe yarar?
İki devre arasında elektriksel izolasyon sağlarken, sinyallerin optik yolla iletilmesine olanak tanır. Gürültüyü engeller ve yüksek voltaj farklarını güvenle yalıtır.
CNY17-3 için LED akımını nasıl hesaplamalıyım?
R = (Vcc - 1.25V) / If formülüyle hesaplanır. 5V besleme için 10mA LED akımı istiyorsanız, R = (5V - 1.25V) / 10mA = 375 ohm olmalıdır.
CNY17-3 ile CNY17-4 arasındaki fark nedir?
CNY17-3 minimum %100 CTR değerine sahipken, CNY17-4 minimum %160 CTR sunar. CNY17-4 daha yüksek hassasiyet ve daha verimli aktarım sağlar.
Optokuplör hızını artırmak için ne yapabilirim?
Transistör base-emitter arasına 10K-47K direnç bağlayın, düşük değerli pull-up direnci kullanın ve LED akımını optimum seviyede tutun.
SMD-6 ve DIP-6 arasında fonksiyonel fark var mı?
Elektriksel özellikler aynıdır, sadece fiziksel boyut ve montaj tipi farklıdır. SMD-6 yüzey montajlı, DIP-6 delikli montajlıdır.
Optokuplör izolasyon gerilimi ne kadar önemlidir?
İzolasyon gerilimi, güvenli çalışma için kritik öneme sahiptir. Yüksek voltaj sistemleri ve medikal uygulamalarda yüksek izolasyon değeri hayati önem taşır.
CNY17-3 optokuplörün CTR değeri zamanla değişir mi?
Evet, LED yaşlanması nedeniyle CTR değeri zamanla azalabilir. Tasarımda minimum CTR değerinin %70-80'ini baz almak güvenli çalışma sağlar.
Optokuplörün EMI/RFI performansı nasıldır?
Optik izolasyon, elektromanyetik ve radyo frekans girişimlerine karşı mükemmel bağışıklık sağlar, bu nedenle gürültülü ortamlarda tercih edilir.
