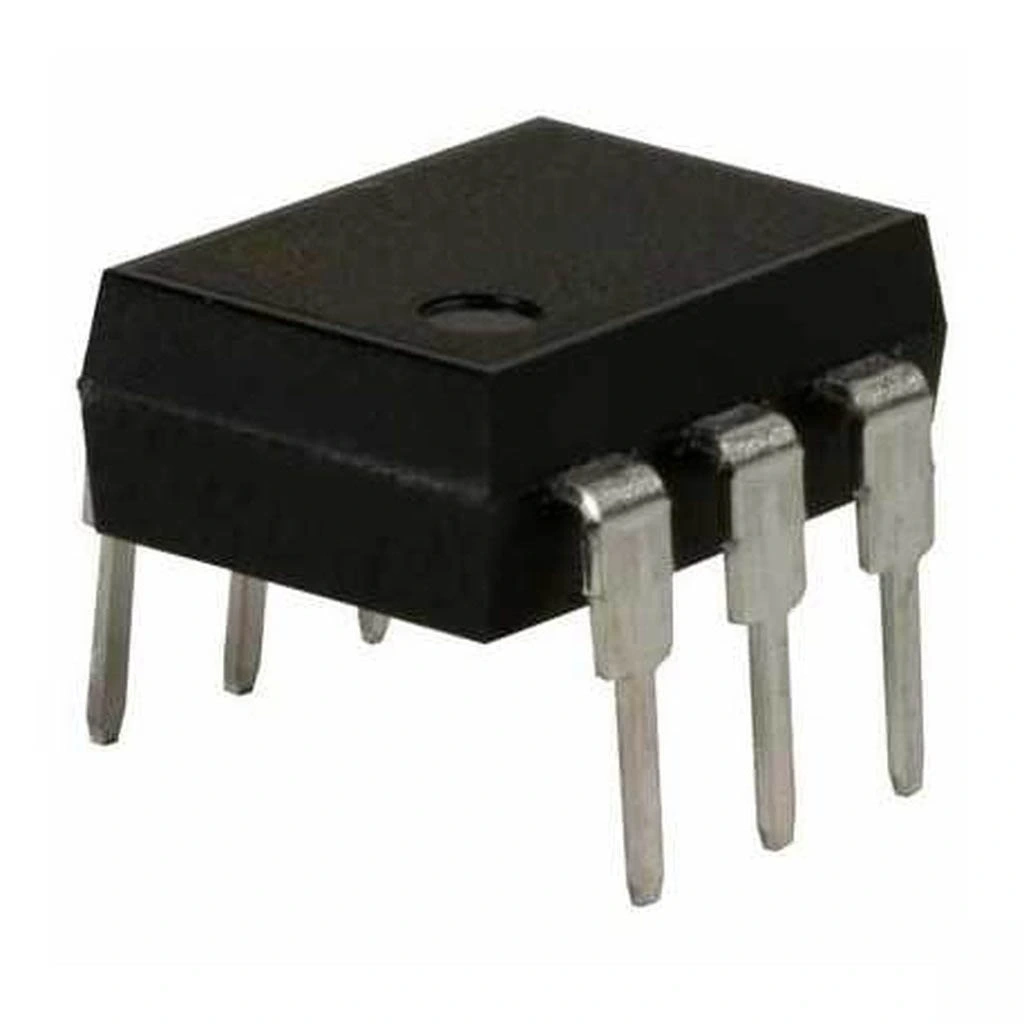

CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 6 pinli DIP paketinde sunulan bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve bir fototransistör bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinin yüksek performanslı bir üyesi olan CNY17-3, CNY17 serisinin en yüksek akım transfer oranına (CTR) sahip versiyonu olup, endüstriyel kontrol sistemleri, güç kaynakları, motor sürücüleri ve haberleşme uygulamalarında tercih edilen, 5300 Vrms izolasyon gerilimine sahip dayanıklı bir komponenttir.
DIP-6 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, çok yüksek akım transfer oranı (CTR) ve sağlam yapısı sayesinde düşük giriş akımı gerektiren uygulamalarda ve ultra hassas izolasyon projelerinde sıklıkla kullanılmaktadır.
Teknik Özellikler
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6
- İzolasyon Gerilimi: 5300 Vrms
- Giriş Akımı (IF): 60 mA maksimum
- Giriş Gerilimi (VF): 1.25V (tipik)
- Kollektör-Emitör Gerilimi (VCEO): 70V maksimum
- Kollektör-Taban Gerilimi (VCBO): 70V maksimum
- Emitör-Kollektör Gerilimi (VECO): 7V maksimum
- Kollektör Akımı (IC): 50 mA maksimum
- Toplam Güç Tüketimi: 150 mW
- Akım Transfer Oranı (CTR): 200% minimum (tipik 400%)
- Çalışma Sıcaklığı: -55°C ile +110°C arası
- Tepki Süresi (tr): 3 μs (tipik)
- İleri Düşme Süresi (tf): 5.8 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
- Çıkış Transistör Tipi: NPN Fototransistör
- Taban Bağlantısı: Erişilebilir (Pin 6)
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:Anot, 2:Katot, 4:Emitör, 5:Kollektör, 6:Taban
- Boyutlar: 7.62mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Ultra Düşük Güç Uygulamaları
- Batarya ile çalışan izolasyon devreleri
- Enerji tasarruflu sensor arayüzleri
- Düşük güç tüketimli endüstriyel kontrol
- Güç verimli haberleşme sistemleri
- Uzun ömürlü kablosuz sensör ağları
Hassas Sinyal Uygulamaları
- Zayıf sinyal algılama ve izolasyonu
- Tıbbi cihaz izolasyonu
- Yüksek hassasiyetli veri aktarımı
- Ölçüm ekipmanları
- Analog sinyal izolasyonu
Endüstriyel ve Güç Uygulamaları
- SMPS geri besleme izolasyonu
- Motor sürücü kontrol sistemleri
- PLC giriş/çıkış izolasyonu
- Güç inverter kontrolleri
- Yüksek voltaj izolasyonu gerektiren sistemler
- Toprak döngüsü izolasyonu
Avantajlar ve Özellikler
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Ultra Yüksek CTR: Minimum 200% CTR ile düşük giriş akımında verimli çalışma
- Yüksek İzolasyon Voltajı: 5300 Vrms ile üstün elektriksel izolasyon
- Erişilebilir Taban Pini: Kontrol ve Darlington konfigürasyonu için taban erişimi
- Geniş Çalışma Sıcaklığı: -55°C ile +110°C arası geniş çalışma aralığı
- Düşük Kapasitans: 0.5pF giriş-çıkış kapasitansı ile iyi gürültü bağışıklığı
- Yüksek Voltaj Dayanımı: 70V kollektör-emitör gerilim dayanımı
- Minimum Giriş Akımı: 1-2mA gibi çok düşük giriş akımlarında bile güvenilir çalışma
- Uyumlu Paket: Standart DIP-6 paketi ile kolay montaj
- Güvenilir Yapı: Endüstriyel ortamlarda uzun ömürlü kullanım
- Enerji Tasarrufu: Düşük LED akımı ile batarya ömrünü uzatma
Bağlantı ve Kullanım
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Ultra yüksek CTR sayesinde 1-2mA giriş akımı ile batarya ömrünü büyük ölçüde uzatabilirsiniz.
Pin Bağlantıları:
- Pin 1 (Anot): LED'in pozitif bağlantısı
- Pin 2 (Katot): LED'in negatif bağlantısı
- Pin 3: Bağlantı yok (NC)
- Pin 4 (Emitör): Fototransistörün emitör ucu
- Pin 5 (Kollektör): Fototransistörün kollektör ucu
- Pin 6 (Taban): Fototransistörün taban ucu (opsiyonel kullanım)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 1 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 2 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 5 (Kollektör) → Pull-up Direnci → Pozitif Besleme
- Çıkış devresi: Pin 4 (Emitör) → GND
- Pin 6 (Taban) genellikle boşta bırakılır veya hassas kontrol için kullanılır
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 1kΩ-4.7kΩ)
- Ultra yüksek CTR sayesinde 1-2mA LED akımı ile verimli çalışır
- Yüksek hızlı uygulamalarda Pin 6'ya uygun değerde direnç bağlayın (10kΩ-100kΩ)
- PCB tasarımında izolasyon mesafelerine dikkat edin (minimum 4mm önerilir)
- Yüksek frekanslı uygulamalarda düşük kapasiteli layout tasarlayın
- Çıkış transistörü için pull-up direnci kullanın (tipik 1kΩ-10kΩ)
- Düşük giriş akımında çalışırken gürültü bağışıklığını artırmak için filtreleme uygulayın
Sorun Giderme ve İpuçları
CNY17-3 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Tutarsız Tetikleme: Düşük akımlarda gürültü etkisi olabilir, bypass kapasitörleri ekleyin, giriş akımını artırın.
- Aşırı Hassasiyet: Yüksek CTR nedeniyle aşırı hassaslık görülebilir, giriş akımını düşürün veya çıkış direncini ayarlayın.
- Yavaş Tepki Süresi: Taban direnci kullanın, çıkış pull-up direncini azaltın, kapasitif yükü minimize edin.
- Sıcaklık Duyarlılığı: Yüksek sıcaklıklarda CTR değişimini hesaba katın, LED akımını optimize edin.
- İzolasyon Arızası: PCB izolasyon mesafelerini kontrol edin, nem ve kirlilik için koruma uygulayın.
Verimli Kullanım İpuçları
- Ultra düşük güç uygulamaları için 1mA veya daha düşük LED akımlarını test edin
- Pulse modülasyonu ile ortalama güç tüketimini daha da azaltın
- Yüksek CTR sayesinde MCU'nun doğrudan sürebileceği düşük akımlarda çalıştırın
- Çıkış pull-up direncini uygulama gereksinimlerine göre optimize edin
- Taban pini ile transistör çalışma noktasını hassas şekilde ayarlayın
- Düşük sinyalle çalışırken ekranlama ve filtreleme tekniklerini uygulayın
- PCB tasarımında giriş ve çıkış tarafları arasında fiziksel ve elektriksel izolasyona dikkat edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
CNY17-3 ile CNY17-2 ve CNY17-1 arasındaki fark nedir?
CTR değerindedir. CNY17-3 minimum %200 CTR, CNY17-2 minimum %150 CTR, CNY17-1 minimum %100 CTR değerine sahiptir. CNY17-3 en düşük giriş akımında çalışabilir.
Ultra yüksek CTR ne avantaj sağlar?
1-2mA gibi çok düşük giriş akımlarında güvenilir çalışma sağlar. Bu özellik batarya ile çalışan sistemlerde pil ömrünü önemli ölçüde uzatır.
Minimum LED akımı ne kadar olabilir?
Yüksek CTR sayesinde 1mA civarında veya daha düşük akımda bile güvenilir çalışabilir. Genel uygulamalar için 2-3mA ideal başlangıç değeridir.
Düşük akımda çalışırken karşılaşılabilecek sorunlar nelerdir?
Gürültü etkisi, sıcaklık duyarlılığı ve tetikleme kararsızlığı görülebilir. Filtreleme, ekranlama ve optimum çalışma noktası ayarı ile çözülebilir.
LED akımını belirleyen direnç değeri nasıl hesaplanır?
R = (Vs - VF) / IF formülü kullanılır. 5V besleme ve 2mA için: R = (5V-1.25V)/0.002A = 1875Ω. Standart 1.8kΩ veya 2.2kΩ kullanılabilir.
Taban pini kullanılmazsa ne olur?
Açık bırakılabilir, ancak yüksek CTR ile kararsız çalışma olabilir. 100kΩ-1MΩ pull-down direnci bağlanması önerilir. Doğrusal uygulamalarda bias uygulanabilir.
Bu optokuplör analog sinyal iletimi için uygun mu?
Doğrudan analog iletim için optimize edilmemiştir. Taban pini üzerinden bias uygulayarak ve doğrusal bölgede çalıştırarak sınırlı analog iletim sağlanabilir.
Sıcaklık değişimi CTR'yi nasıl etkiler?
Sıcaklık arttıkça CTR değeri azalır. 100°C'de CTR, oda sıcaklığındaki değerin %40-50'sine düşebilir. Düşük giriş akımında bu etki daha belirgindir.
