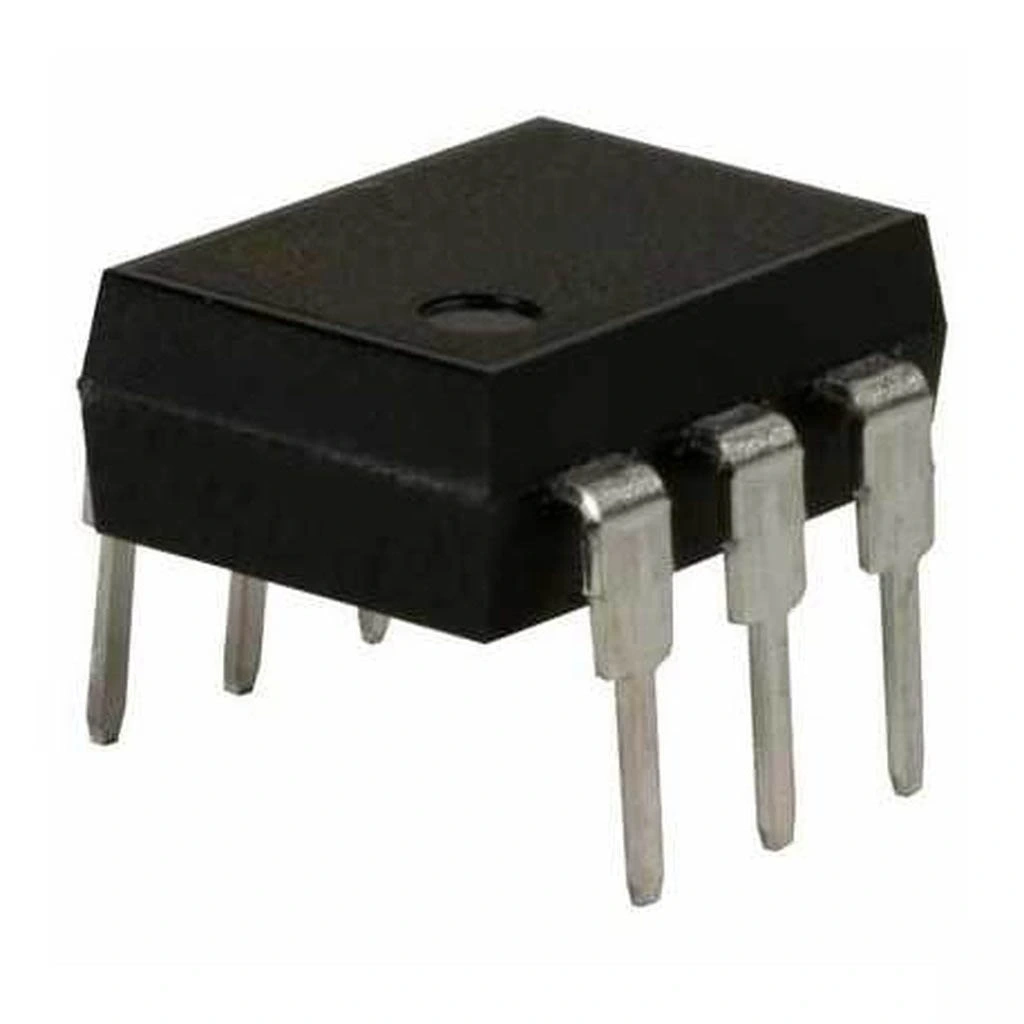

CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi, elektriksel olarak izole edilmiş devrelerin birbirleriyle güvenli haberleşmesini sağlayan 6 pinli DIP paketinde sunulan bir elektronik komponenttir. İçerisinde bir kızılötesi LED ve bir fototransistör bulunduran bu entegre, farklı potansiyellerdeki devreleri optik yolla bağlayarak galvanik izolasyon sağlar.
Optokuplör Entegreleri ailesinin güvenilir bir üyesi olan CNY17-1, endüstriyel kontrol sistemleri, güç kaynakları, motor sürücüleri ve haberleşme uygulamalarında tercih edilen, 5300 Vrms izolasyon gerilimine sahip dayanıklı bir komponenttir.
DIP-6 paketi ile breadboard ve delikli PCB'lere kolayca monte edilebilen bu Entegreler grubunun önemli bir üyesi, yüksek akım transfer oranı (CTR) ve sağlam yapısı sayesinde endüstriyel uygulamalarda ve güç elektroniği projelerinde sıklıkla kullanılmaktadır.
Teknik Özellikler
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6
- İzolasyon Gerilimi: 5300 Vrms
- Giriş Akımı (IF): 60 mA maksimum
- Giriş Gerilimi (VF): 1.25V (tipik)
- Kollektör-Emitör Gerilimi (VCEO): 70V maksimum
- Kollektör-Taban Gerilimi (VCBO): 70V maksimum
- Emitör-Kollektör Gerilimi (VECO): 7V maksimum
- Kollektör Akımı (IC): 50 mA maksimum
- Toplam Güç Tüketimi: 150 mW
- Akım Transfer Oranı (CTR): 100% minimum (tipik 200%)
- Çalışma Sıcaklığı: -55°C ile +110°C arası
- Tepki Süresi (tr): 3 μs (tipik)
- İleri Düşme Süresi (tf): 5.8 μs (tipik)
- Giriş-Çıkış Kapasitans: 0.5 pF (tipik)
- Çıkış Transistör Tipi: NPN Fototransistör
- Taban Bağlantısı: Erişilebilir (Pin 6)
- Kanal Sayısı: 1
- RoHS Uyumluluğu: Evet
- Pin Yerleşimi: 1:Anot, 2:Katot, 4:Emitör, 5:Kollektör, 6:Taban
- Boyutlar: 7.62mm x 6.35mm x 3.18mm (yaklaşık)
Kullanım Alanları
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Güç Elektroniği
- SMPS (Anahtarlamalı Güç Kaynakları)
- Yüksek voltaj izolasyonu gerektiren devreler
- Motor sürücü devreleri
- Güç inverter kontrolleri
- Endüstriyel güç kontrol sistemleri
Endüstriyel Kontrol
- PLC sinyal izolasyonu
- Endüstriyel sensör arayüzleri
- Röle ve tristör tetikleme devreleri
- Endüstriyel otomasyon ekipmanları
- Gürültülü ortamlarda sinyal iletimi
Haberleşme ve Güvenlik
- Telekomünikasyon ekipmanları
- Veri hattı izolasyonu
- Medikal cihaz izolasyonu
- Toprak döngüsü izolasyonu
- Gürültü bastırma devreleri
- Güvenlik bariyerleri
Avantajlar ve Özellikler
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon Voltajı: 5300 Vrms ile üstün elektriksel izolasyon
- Yüksek Akım Transfer Oranı: Minimum 100% CTR ile verimli sinyal iletimi
- Erişilebilir Taban Pini: Kontrol ve Darlington konfigürasyonu için taban erişimi
- Geniş Çalışma Sıcaklığı: -55°C ile +110°C arası geniş çalışma aralığı
- Düşük Kapasitans: 0.5pF giriş-çıkış kapasitansı ile iyi gürültü bağışıklığı
- Yüksek Voltaj Dayanımı: 70V kollektör-emitör gerilim dayanımı
- Uyumlu Paket: Standart DIP-6 paketi ile kolay montaj
- Düşük Giriş Akımı Gereksinimi: Düşük IF değerlerinde bile verimli çalışma
- Güvenilir Yapı: Endüstriyel ortamlarda uzun ömürlü kullanım
- Maliyet Etkin Çözüm: Ekonomik fiyatla yüksek performans
Bağlantı ve Kullanım
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6'nın bağlantı şeması ve kullanımı hakkında bilgiler.
İpucu: Yüksek izolasyon gerektiğinde PCB tasarımında giriş ve çıkış tarafları arasında uygun mesafe bırakın.
Pin Bağlantıları:
- Pin 1 (Anot): LED'in pozitif bağlantısı
- Pin 2 (Katot): LED'in negatif bağlantısı
- Pin 3: Bağlantı yok (NC)
- Pin 4 (Emitör): Fototransistörün emitör ucu
- Pin 5 (Kollektör): Fototransistörün kollektör ucu
- Pin 6 (Taban): Fototransistörün taban ucu (opsiyonel kullanım)
Temel Bağlantı Şeması:
- Giriş devresi: Pin 1 (Anot) → Seri Direnç → Pozitif Besleme
- Giriş devresi: Pin 2 (Katot) → GND veya kontrol sinyali
- Çıkış devresi: Pin 5 (Kollektör) → Pull-up Direnci → Pozitif Besleme
- Çıkış devresi: Pin 4 (Emitör) → GND
- Pin 6 (Taban) genellikle boşta bırakılır veya hassas kontrol için kullanılır
Uygulama Notları:
- LED akımını sınırlamak için daima uygun seri direnç kullanın (tipik 220Ω-1kΩ)
- Yüksek CTR sayesinde 5-10mA LED akımı ile verimli çalışır
- Yüksek hızlı uygulamalarda Pin 6'ya uygun değerde direnç bağlayın (10kΩ-100kΩ)
- PCB tasarımında izolasyon mesafelerine dikkat edin (minimum 4mm önerilir)
- Yüksek frekanslı uygulamalarda düşük kapasiteli layout tasarlayın
- Çıkış transistörü için pull-up direnci kullanın (tipik 1kΩ-10kΩ)
- Yüksek gerilim uygulamalarında ek güvenlik mesafesi ve yüzey kaplaması düşünün
Sorun Giderme ve İpuçları
CNY17-1 Transistör Çıkışlı Optokuplör Entegresi Dip-6 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal Geçişi Yok: LED akımını kontrol edin, seri direnç değerini düşürmeyi deneyin.
- Zayıf Çıkış Sinyali: Pull-up direncini azaltın, LED akımını artırın, doğru besleme voltajı kullanın.
- Yavaş Tepki Süresi: Taban direnci kullanın, çıkış pull-up direncini azaltın, kapasitif yükü minimize edin.
- Gürültülü Çıkış: Bypass kapasitörleri ekleyin, kablo mesafelerini azaltın, ekranlama uygulayın.
- İzolasyon Arızası: PCB izolasyon mesafelerini kontrol edin, nem ve kirlilik için koruma uygulayın.
Verimli Kullanım İpuçları
- Yüksek gerilim uygulamalarında güvenlik için konformal kaplama uygulayın
- Çift optokuplör kullanarak diferansiyel sinyal iletimi sağlayın
- Yüksek güvenilirlik gerektiren uygulamalarda yedekli optokuplör kullanın
- Taban pini üzerinden transistör karakteristiğini optimize edin
- Nem ve titreşim bulunan ortamlarda silikon veya epoksi ile koruma sağlayın
- Endüstriyel uygulamalarda transient koruma elemanları ekleyin
- PCB tasarımında giriş ve çıkış tarafları arasında topraklı hat veya boşluk bırakın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Projeleriniz için çeşitli entegre devre tipleri ve elektronik komponentler.
Ürünleri İncele →
Devreleriniz için güvenli izolasyon sağlayan çeşitli optokuplör seçenekleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için ihtiyaç duyduğunuz tüm malzemeler tek bir adreste
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
CNY17-1 ile 4N25/4N35 arasındaki fark nedir?
CNY17-1, 5300V izolasyon gerilimi ve %100 minimum CTR sunar. 4N25/4N35 ise 2500V izolasyon ve sırasıyla %20/%100 CTR değerlerine sahiptir.
5300V izolasyon seviyesi ne kadar güvenlidir?
Oldukça güvenlidir. Standart şebeke gerilimleri ve endüstriyel uygulamaların çoğu için yeterlidir. Yüksek voltaj sistemleri ve kritik güvenlik uygulamalarında idealdir.
LED akımı için ideal direnç değeri nedir?
5V besleme için 330Ω-470Ω arası direnç önerilir. 10mA LED akımı için: R = (5V-1.25V)/0.01A = 375Ω. Standart 390Ω kullanılabilir.
Taban pini nasıl kullanılır?
Genellikle açık bırakılır. Hızı artırmak için 10-47kΩ direnç üzerinden GND'ye bağlanabilir. Doğrusal çalışma için bias akımı uygulanabilir.
PCB tasarımında izolasyon için ne önerilir?
Giriş ve çıkış arasında en az 4mm boşluk bırakılmalıdır. Kritik uygulamalarda 8mm veya daha fazla mesafe, kesik toprak düzlemi ve slot önerilir.
CNY17-1 TRIAC tetiklemek için kullanılabilir mi?
Evet, kollektör akımı 50mA ve kollektör-emitör gerilimi 70V olduğundan küçük ve orta güçlü TRIAC'ları tetiklemek için uygundur.
Sıcaklık değişimi performansı nasıl etkiler?
Yüksek sıcaklıklarda CTR değeri düşer. 100°C'de oda sıcaklığına göre %40-50 azalma görülebilir. Tasarımda bu değişimi hesaba katmak gerekir.
Düşük hız bir sorun mu?
Güç elektroniği ve çoğu endüstriyel kontrol uygulaması için yeterlidir. Tepki süresi 3μs, düşme süresi 5.8μs'dir. Yüksek hızlı veri uygulamaları için uygun değildir.
