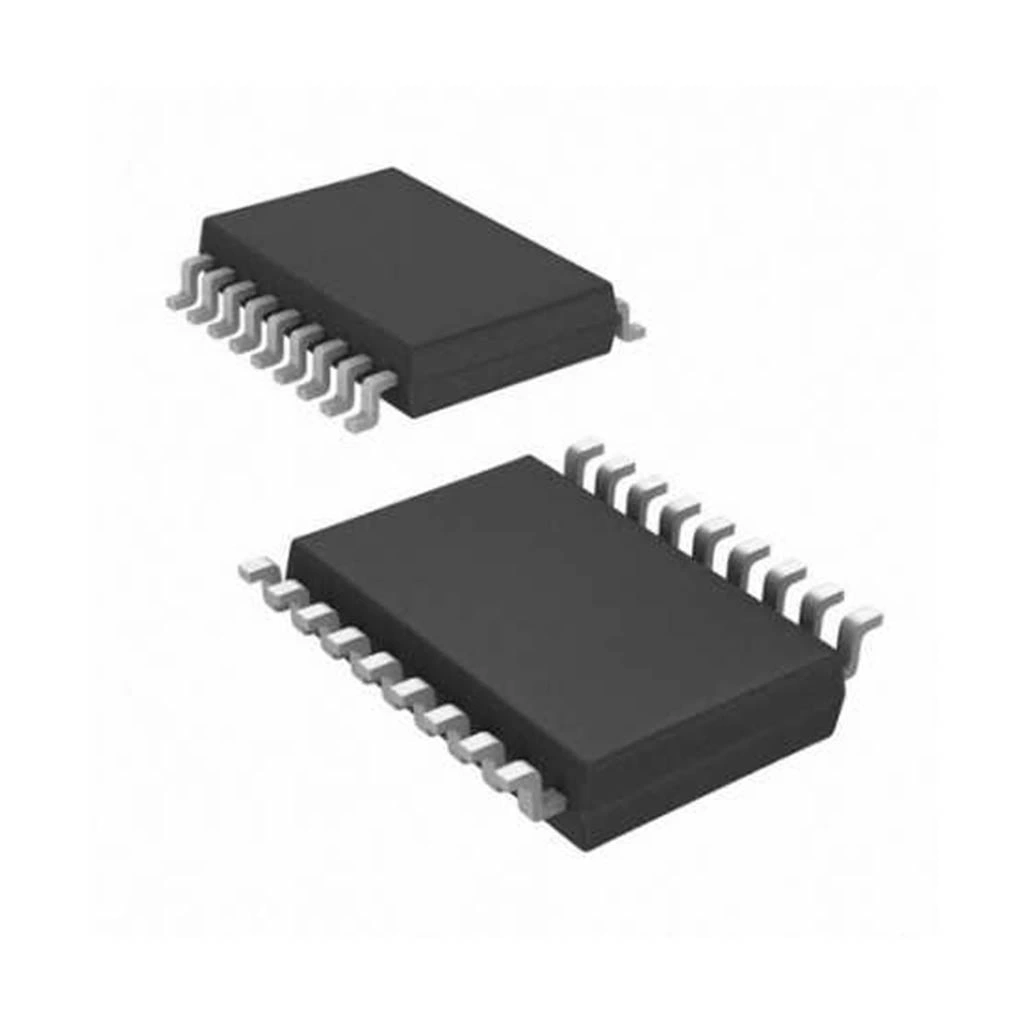

CM8870 DMTF Receiver Entegresi Soic-18

CM8870 DTMF Receiver Entegresi SOIC-18

CM8870, telefon çağrılarındaki DTMF (Dual Tone Multi-Frequency) tonlarını algılayıp dijital çıkışlara dönüştüren özel bir entegredir. SOIC-18 paketinde sunulan bu devre, telefondan gelen ton sinyallerini kolayca mikrodenetleyici veya dijital devreler için işlenebilir formata çevirir.

California Micro Devices tarafından üretilen CM8870, standart telefon tuş takımı tonlarını (0-9, *, #, A-D) tanıyabilen hassas bir alıcıdır. Elektronik komponentler içerisinde telekomünikasyon ve uzaktan kontrol uygulamaları için özelleşmiş bir çözüm sunar.

Minimum harici komponent ihtiyacı ve düşük güç tüketimi ile öne çıkan bu entegre, telefon kontrollü sistemler, otomatik yanıtlama cihazları ve uzaktan erişim projeleri için temel bir bileşendir. Diğer entegreler arasında telekomünikasyon uygulamaları için özel tasarımıyla dikkat çeker.

Teknik Özellikler

CM8870 DTMF Receiver Entegresi SOIC-18'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: California Micro Devices (CMD) / CML Microcircuits
• Entegre Tipi: DTMF Alıcı (Receiver)
• Paket Tipi: SOIC-18 (SMD)
• Algılanan Tonlar: 0-9, *, #, A, B, C, D (16 DTMF tonu)
• Çıkış Formatı: 4-bit ikili kod
• Çalışma Voltajı: 2.5V - 5.5V
• Düşük Güç Versiyonu: Var (CM8870PI)
• Kristal Frekansı: 3.579545 MHz
• Ton Algılama Süresi: 14ms (tipik)
• Ton Aralığı Süresi: 24ms (tipik)
• Güç Tüketimi: 35mW (tipik @ 5V)
• Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
• Giriş Sinyal Seviyesi: -29dBm ile 1dBm arası
• Besleme Akımı: 7mA (tipik)
• Çıkış Pim Sayısı: 4 (Q1-Q4)
• Doğruluk: Standart DTMF tonlarında ±1.5% tolerans
• Gürültü Reddetme: >30dB
• Algılama Bandgenişliği: ±2.5% nominal frekans
• StD (Tone Duration) Çıkışı: Ton algılama göstergesi
• ESt (Early Steering) Çıkışı: Ön algılama göstergesi
• Pin Sayısı: 18
• Dijital Çıkış Tipi: CMOS uyumlu
• Boyutlar: Yaklaşık 11.5mm x 7.5mm x 2.0mm

Kullanım Alanları

CM8870 DTMF Receiver Entegresi SOIC-18'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Telekomünikasyon Sistemleri

• Otomatik telefon cevaplama sistemleri
• Telesekreterler ve sesli yanıt sistemleri
• Çağrı yönlendirme cihazları
• Telefon bankacılığı sistemleri
• Faks algılama ve yönlendirme

Uzaktan Kontrol Uygulamaları

• Telefon kontrollü ev otomasyon sistemleri
• Uzaktan açma/kapama kontrolleri
• Telefon üzerinden alarm sistemleri
• Uzaktan veri toplama terminalleri
• Endüstriyel ekipman uzaktan kontrolü

Güvenlik Sistemleri

• Telefon şifre sistemleri
• Uzaktan erişim kontrol mekanizmaları
• Güvenlik panelleri için uzaktan kontrol
• Acil durum bildirim sistemleri
• Binaya giriş sistemleri

Avantajlar ve Özellikler

CM8870 DTMF Receiver Entegresi SOIC-18'in sağladığı avantajlar ve çözümler.

• Yüksek Hassasiyet: Güvenilir DTMF tonu algılama
• Az Harici Komponent: Sadece kristal ve birkaç pasif eleman
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için uygun
• Geniş Sinyal Aralığı: -29dBm ile 1dBm arası giriş sinyali toleransı
• Standart Uyumluluğu: ITU-T Q.23 / Bell 202
• Entegre Filtreler: Dahili bant-geçiren ve düşük-geçiren filtreler
• Hızlı Yanıt: 14ms ton algılama süresi
• Gürültü Bağışıklığı: Yüksek gürültü reddetme özelliği
• 4-Bit Çıkış Kodu: Kolay mikrodenetleyici arabirimi
• Ton Doğrulama: StD pini ile algılama doğrulama

Uygulama ve Devre Tasarımı

CM8870 DTMF Receiver Entegresi SOIC-18 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VDD pini 5V'a, VSS pini toprağa bağlanır
• Kristal Bağlantısı: 3.579545 MHz kristal OSC1 ve OSC2 pinleri arasına bağlanır
• Giriş Sinyali: IN pinine telefon hattı veya ses kaynağı bağlanır (AC kuplajlı)
• Referans Voltajı: VREF pini genellikle bir kapasitör üzerinden toprağa bağlanır
• Dijital Çıkışlar: Q1-Q4 pinleri mikrodenetleyiciye veya dijital devreye bağlanır
• Ton Algılama Çıkışı: StD pini ton algılandığında yüksek seviyeye geçer

Örnek Uygulama Devreleri:

• Basit DTMF Dekoder: LED'ler ile algılanan DTMF tonlarını gösterme
• Mikrodenetleyici Arabirimi: Arduino/PIC ile DTMF ton okuma
• Telefon Kontrollü Röle Devresi: Uzaktan cihaz açma/kapama
• Şifreli Erişim Sistemi: DTMF tonu ile güvenlik kontrolü
• Çağrı Filtreleme Sistemi: Belirli DTMF sekanslarına yanıt verme

Sorun Giderme ve İpuçları

CM8870 DTMF Receiver Entegresi SOIC-18 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ton Algılamama: Giriş sinyal seviyesini kontrol edin, sinyal çok düşük olabilir.
• Yanlış Algılama: Giriş filtreleme ekleyin, gürültüyü azaltın.
• Kristal Sorunları: Kristal ve yük kapasitörlerini kontrol edin.
• Kararsız Çalışma: Besleme voltajını regüle edin, bypass kapasitörleri ekleyin.
• StD Sinyali Yok: Ton süresi ve sinyal seviyesini kontrol edin.

Verimli Kullanım İpuçları

• Giriş sinyali için uygun seviye ayarlaması yapın (genellikle -20dBm)
• Tüm besleme pinlerine 0.1uF bypass kapasitörleri ekleyin
• Telefondan yönlendirme için yeterli sessizlik süreleri ekleyin
• Gürültülü ortamlarda ilave giriş filtreleme kullanın
• Uzak mesafeli hatlar için ön-amplifikasyon devresi ekleyin

Paket İçeriği

• CM8870 DTMF Receiver Entegresi SOIC-18
