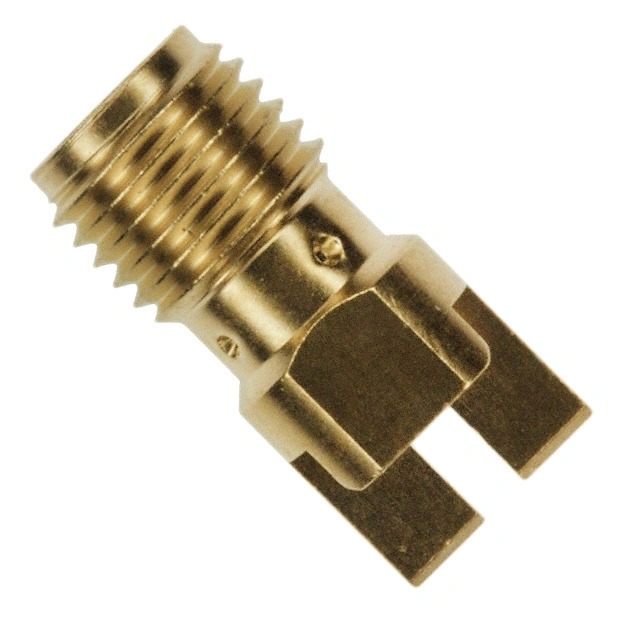

Cinch Connectivity Solutions 142-0761-841 SMA Dişi End-Launch PCB RF Konnektör
Cinch Connectivity Solutions Johnson 142-0761-841, yüksek frekanslı RF devre tasarımlarında kullanılan SMA tip dişi (jack) end-launch PCB montaj konnektörüdür. 50Ω empedans yapısı ve doğrudan baskı devre kenarına lehimlenerek kullanılan “edge mount / end-launch” tasarımı sayesinde özellikle RF test kartları, haberleşme modülleri ve mikrodalga sistemlerde düşük kayıplı ve kararlı sinyal geçişi sağlar. 26.5 GHz’e kadar çalışma desteği ile yüksek frekanslı uygulamalarda güvenilir performans sunar.
Teknik Özellikleri
- Model: 142-0761-841
- Marka: Cinch Connectivity Solutions Johnson
- Ürün Tipi: RF Koaksiyel Konnektör
- Konnektör Serisi: SMA
- Konnektör Tipi: Jack (Dişi)
- Empedans: 50Ω
- Maksimum Frekans: 26.5 GHz
- Montaj Tipi: PCB Edge / End Launch
- Bağlantı Tipi: Lehim
- Kontak Malzemesi: Berilyum Bakır
- Kontak Kaplama: Altın
- Gövde Malzemesi: Pirinç
- Gövde Kaplama: Altın
- Dielektrik Malzeme: PTFE
- Bağlantı Tipi: Vidalı (Threaded)
- Çalışma Sıcaklığı: -65°C ~ +165°C
- Dayanım: 500 mating cycle
- Gerilim Dayanımı: 170V
Anahtar Avantajlar
- 26.5 GHz’e kadar geniş frekans desteği sayesinde yüksek hızlı RF ve mikrodalga uygulamalarında güvenilir sinyal iletimi sağlar. Bu da sistem performansını artırır. Ölçüm ve haberleşme doğruluğunu destekler. Profesyonel RF tasarımlarına uygundur.
- 50Ω empedans uyumluluğu sayesinde RF sistemlerinde minimum yansıma ve daha stabil sinyal aktarımı sağlar. Bu da sinyal kayıplarını azaltır. Daha temiz veri iletimi oluşturur. Test ve haberleşme sistemlerinde avantaj sunar.
- End-launch (PCB kenar montaj) yapısı sayesinde yüksek frekanslı sinyaller doğrudan PCB üzerinden minimum bozulma ile aktarılır. Bu da empedans sürekliliğini iyileştirir. Tasarım karmaşıklığını azaltır. RF prototiplerde kolay kullanım sağlar.
- Altın kaplamalı kontak ve PTFE dielektrik yapısı sayesinde düşük kayıp, yüksek dayanıklılık ve uzun ömürlü bağlantı performansı sunar. Bu da güvenilirlik sağlar. Tekrarlı kullanımda stabil performans verir. Profesyonel sistemlerde tercih edilir.
Uygulama Alanları
- RF test ve ölçüm kartlarında kullanılır. Yüksek frekanslı sinyallerin hassas şekilde analiz edilmesini sağlar. Bu da ölçüm doğruluğunu artırır. Laboratuvar sistemlerine uygundur.
- Haberleşme ve RF modüllerinde kullanılır. Stabil anten ve RF hat bağlantısı sağlar. Bu da iletişim kalitesini yükseltir. Endüstriyel haberleşme sistemlerine uygundur.
- Mikrodalga ve yüksek frekanslı devrelerde kullanılır. Sinyal kayıplarını minimuma indirir. Bu da sistem verimliliğini artırır. Profesyonel RF tasarımlarında tercih edilir.
- Prototip PCB RF tasarımlarında kullanılır. Kolay montaj ve güvenilir kenar bağlantısı sağlar. Bu da geliştirme süreçlerini hızlandırır. Ar-Ge çalışmalarına uygundur.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet Cinch Connectivity Solutions 142-0761-841 SMA Dişi End-Launch PCB Konnektör
