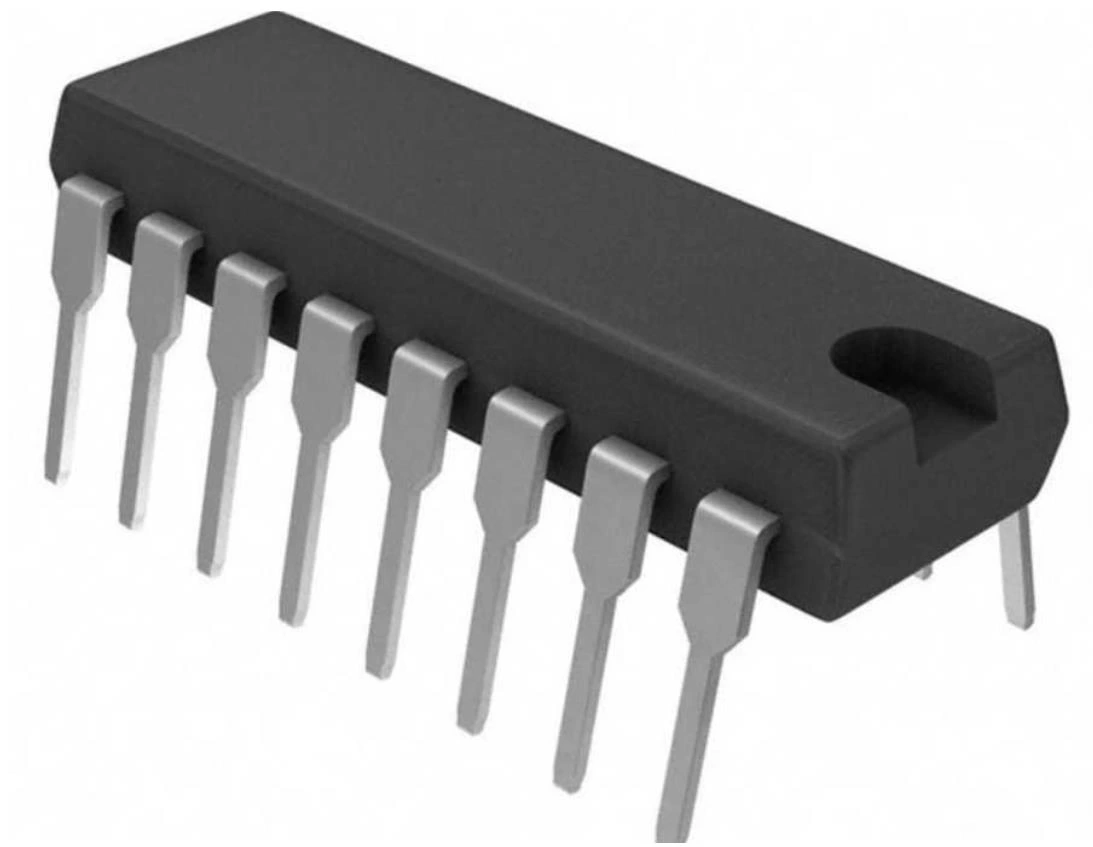

CD4060 Sayıcı ve Osilatör Entegresi PDIP16

CD4060 Sayıcı ve Osilatör Entegresi PDIP16

CD4060, 14 kademeli ikili sayıcı ve osilatör devresi içeren çok fonksiyonlu bir CMOS entegredir. PDIP16 paketinde sunulan bu entegre, dahili RC osilatör devresi ve çeşitli çıkış kademeleri ile zaman gecikmesi ve frekans bölme uygulamaları için idealdir.

Texas Instruments tarafından üretilen CD4060, Q4-Q14 arasındaki farklı sayıcı çıkışları ile geniş bir frekans bölme aralığı sağlar. Elektronik komponentler arasında düşük güç tüketimi ve geniş besleme voltajı aralığı ile öne çıkar.

Zamanlayıcı, sayıcı ve osilatör işlevlerini tek bir pakette birleştiren bu entegre, minimum harici bileşenle çalışabilme özelliği sayesinde devre tasarımlarını basitleştirir. Diğer entegreler arasında zamanlamaya dayalı uygulamalarda yaygın olarak tercih edilir.

Teknik Özellikler

CD4060 Sayıcı ve Osilatör Entegresi PDIP16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / ST Microelectronics
• Entegre Tipi: 14 Kademeli İkili Sayıcı ve Osilatör
• Paket Tipi: PDIP-16 (Plastic Dual In-line Package)
• Sayıcı Kademeleri: 14 (sadece Q4, Q5, Q6, Q7, Q8, Q9, Q10, Q12, Q13, Q14 çıkışları dışarıya alınmış)
• Maksimum Bölme Oranı: 2.14 (16384)
• Çalışma Voltajı: 3.0V - 15V
• Besleme Akımı: <1µA (tipik, 5V)
• Maksimum Çalışma Frekansı: 8 MHz (15V besleme)
• Lojik Aile: CMOS
• Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
• Giriş/Çıkış Seviyesi: CMOS uyumlu
• Dahili Osilatör: RC veya kristal osilatör devresi
• Reset Fonksiyonu: Aktif yüksek reset pini
• Çıkış Akımı: ±1mA (5V besleme)
• Güç Tüketimi: <10µW (tipik, 5V)
• Gürültü Bağışıklığı: Yüksek (tipik CMOS)
• Boyutlar: Yaklaşık 19.3mm x 6.35mm x 3.3mm
• Pin Sayısı: 16
• Pin Aralığı: 2.54mm (0.1 inç) standart
• ESD Koruması: 2kV HBM (Human Body Model)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

CD4060 Sayıcı ve Osilatör Entegresi PDIP16'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Zamanlama Uygulamaları

• Düşük güç zamanlayıcı devreleri
• Periyodik tetikleme sistemleri
• Gecikme zamanlayıcıları
• Alarm ve hatırlatıcı devreleri
• Uzun süreli sayaçlar

Frekans Oluşturma ve Bölme

• Düşük frekanslı osilatörler
• Frekans bölücü devreleri
• Ton jeneratörleri
• Saat darbe üreteçleri
• LED flaşör devreleri

Hobi ve Eğitim Projeleri

• Saat devreleri
• Basit elektronik oyunlar
• LED yanıp sönme efekt devreleri
• İkili sayaç uygulamaları
• Zar ve şans oyunları

Avantajlar ve Özellikler

CD4060 Sayıcı ve Osilatör Entegresi PDIP16'nın sağladığı avantajlar ve çözümler.

• Dahili Osilatör: Harici kristal veya RC devresi ile çalışabilme
• Minimum Harici Bileşen: Osilatör için sadece birkaç pasif komponent yeterli
• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için ideal
• Geniş Besleme Aralığı: 3V ile 15V arası çalışma imkanı
• Yüksek Bölme Oranı: 16384'e kadar frekans bölme kapasitesi
• Sıfırlama Özelliği: Reset pini ile sayıcıyı sıfırlama imkanı
• Kolay Kullanım: Breadboard uyumlu DIP paketi
• Çoklu Çıkışlar: 10 farklı kademe çıkışı
• Gürültü Bağışıklığı: CMOS teknolojisinin sağladığı yüksek bağışıklık
• Uzun Ömür: Düşük ısı üretimi ile uzun çalışma süresi

Uygulama ve Devre Tasarımı

CD4060 Sayıcı ve Osilatör Entegresi PDIP16 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Devre Bağlantıları:

• Besleme Bağlantısı: VDD pini besleme voltajına (3-15V), VSS pini toprağa bağlanır
• RC Osilatör Devresi: Bir direnç Rs (10k-1M), bir kondansatör Cs (100pF-1µF) ve opsiyonel bir direnç Rp (1M-10M)
• Kristal Osilatör: Kristal (32kHz-4MHz) ve iki yük kapasitörü (15-33pF)
• Reset Bağlantısı: Reset pini normalde düşük seviyede, sayıcıyı sıfırlamak için yüksek seviyeye çekilir
• Çıkış Bağlantıları: Q4-Q14 çıkışları LED, transistör veya diğer devrelere bağlanabilir

Örnek Uygulama Devreleri:

• Basit LED Yanıp Sönme Devresi: Q10 veya Q14 çıkışına bağlı LED, düşük frekansta yanıp söner
• Zamanlayıcı Devresi: Belirli bir süre sonra (örn. Q14 ile ~16384 osilatör çevrimi) çıkış veren devre
• Piezo Buzzer Sürücü: Yüksek frekanslı çıkışlar (Q4-Q7) ile ses üreten devre
• Düşük Frekanslı Kare Dalga Üreteci: Referans osilatörden bölünmüş kararlı frekans çıkışı
• Çoklu Zamanlama Devresi: Farklı çıkışlar kullanılarak çeşitli zamanlama periyotları elde etme

Sorun Giderme ve İpuçları

CD4060 Sayıcı ve Osilatör Entegresi PDIP16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Çalışmıyor: Dirençleri ve kapasitörleri kontrol edin, değerlerin çok büyük olmadığından emin olun.
• Kararsız Çalışma: Besleme hattına 0.1µF bypass kapasitörü ekleyin.
• Yanlış Frekans: RC değerlerini ölçün, tolerans farklılıklarını dikkate alın.
• Reset Problemi: Reset pinine pull-down direnci (100k) ekleyin.
• Yüksek Frekanslarda Sorun: Besleme voltajını artırın, bağlantı yollarını kısaltın.

Verimli Kullanım İpuçları

• Osilatör frekansi değiştirilebilir potansiyometre kullanın
• Kullanılmayan girişleri asla açık bırakmayın
• Tüm CMOS girişlerin bir lojik seviyede olduğundan emin olun
• ESD hasarına karşı dikkatli olun, entegre dokunmadan önce kendinizi topraklayın
• Düşük voltajda çalışmada daha düşük frekanslarda kullanın

Paket İçeriği

• CD4060 Sayıcı ve Osilatör Entegresi PDIP16
