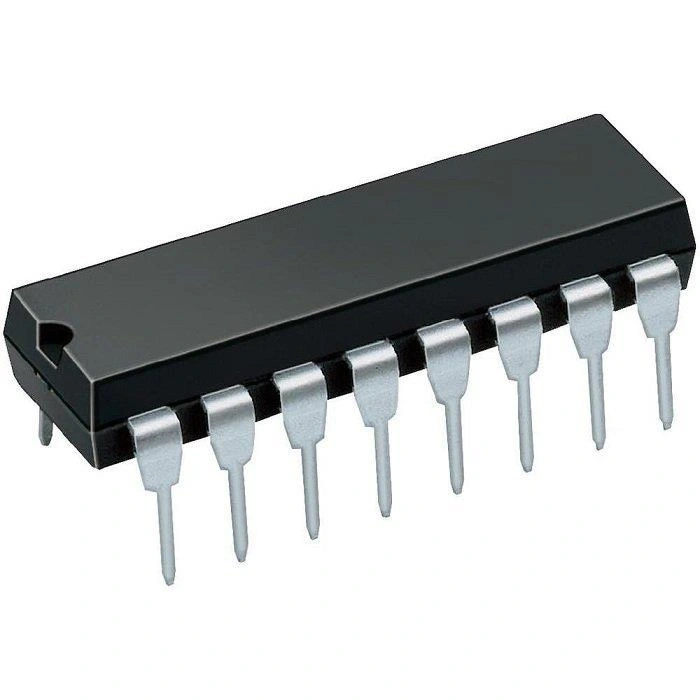

CD4049 DIP-16 Buffer Entegresi

CD4049 DIP-16 Buffer Entegresi

CD4049, altı adet hex inverting buffer (tersleyici tampon) içeren CMOS entegredir. DIP-16 paketinde sunulan bu entegre, düşük güç tüketimi ile yüksek empedanslı kaynakları düşük empedanslı yüklere bağlamak için tasarlanmıştır.

Geniş besleme voltajı aralığı (3V-15V) ve yüksek gürültü bağışıklığı ile elektronik komponentler içinde tercih edilen bir çözümdür. CMOS ve TTL devreler arasında arayüz oluşturmak için ideal bir entegredir.

Yüksek çıkış akımı kapasitesi ve geniş sıcaklık aralığında çalışabilme özelliği ile entegreler arasında uzun yıllardır kullanılan güvenilir bir seçenektir. Diğer entegreler ile karşılaştırıldığında, yüksek gürültülü ortamlarda bile kararlı çalışabilmesi dikkat çekicidir.

Teknik Özellikler

CD4049 DIP-16 Buffer Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Hex Inverting Buffer
• Üretici: Texas Instruments / NXP / ST Microelectronics
• Paket Tipi: DIP-16
• Besleme Voltajı Aralığı: 3V - 15V
• Buffer Sayısı: 6 (hex)
• Buffer Tipi: Tersleyici (Inverting)
• Çıkış Akımı (Kaynak): 4mA (tipik, VDD=5V), 10mA (maksimum)
• Çıkış Akımı (Havuz): 0.4mA (tipik, VDD=5V), 1mA (maksimum)
• Propagasyon Gecikmesi: 60ns (tipik, VDD=5V)
• Güç Tüketimi: 0.5mW (tipik, VDD=5V, f=1MHz)
• Giriş Kapasitansı: 5pF (tipik)
• Çıkış Kapasitansı: 7pF (tipik)
• Gürültü Bağışıklığı: 0.45 × VDD (min)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Giriş Lojik Seviyeleri: 0V - VDD
• Çıkış Lojik Seviyeleri: 0V - VDD
• Arayüz Uyumluluğu: CMOS, TTL
• Pin Sayısı: 16
• Montaj Tipi: Through-Hole (Delikli Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

CD4049 DIP-16 Buffer Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Dijital Sinyal İşleme

• Seviye dönüştürücü
• CMOS/TTL arayüzü
• Yüksek empedanslı sinyallerin tamponlanması
• Sinyal yükseltme
• Sürücü devreleri

Osilatör ve Zamanlayıcı Devreleri

• RC osilatörler
• Kristal osilatörler
• Darbe üreteçleri
• Dalga şekli üreteçleri
• Frekans bölücüler

Genel Elektronik Uygulamalar

• LED sürücü devreleri
• Sinyal izolasyonu
• Uzun hat sürücüleri
• Sensör arayüzleri
• Hobi projeleri

Avantajlar ve Özellikler

CD4049 DIP-16 Buffer Entegresi'nin sağladığı avantajlar ve çözümler.

• Geniş Besleme Aralığı: 3V-15V arası çalışabilme
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda kararlı çalışma
• Çift Yönlü Seviye Dönüştürme: Farklı voltaj seviyelerinde çalışan devreleri birbirine bağlama
• Yüksek Çıkış Akımı: LED'leri doğrudan sürebilme
• Kolay Kullanım: Minimum harici bileşen gereksinimi
• Geniş Sıcaklık Aralığı: -55°C ile +125°C arası çalışabilme
• Tersleyici Fonksiyon: Lojik seviye inversiyon özelliği
• Breadboard Uyumlu: DIP-16 paketi ile kolay prototipleme
• Yüksek Güvenilirlik: Uzun yıllardır kanıtlanmış teknoloji

Devre Tasarımı ve Kullanım

CD4049 DIP-16 Buffer Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-16):

• Pin 1: Çıkış 1
• Pin 2: Giriş 1
• Pin 3: Çıkış 2
• Pin 4: Giriş 2
• Pin 5: Çıkış 3
• Pin 6: Giriş 3
• Pin 7: Çıkış 4
• Pin 8: VSS (GND)
• Pin 9: Giriş 4
• Pin 10: Çıkış 5
• Pin 11: Giriş 5
• Pin 12: Çıkış 6
• Pin 13: Giriş 6
• Pin 14: NC (Bağlantı Yok)
• Pin 15: NC (Bağlantı Yok)
• Pin 16: VDD (Pozitif Besleme)

Temel Bağlantı Şeması:

1. VDD (Pin 16) pozitif besleme voltajına (3V-15V) bağlanır
2. VSS (Pin 8) toprak hattına bağlanır
3. VDD ve VSS arasına 0.1µF bypass kapasitörü bağlanır
4. Her buffer'ın girişi (Pin 2, 4, 6, 9, 11, 13) sinyal kaynağına bağlanır
5. Çıkışları (Pin 1, 3, 5, 7, 10, 12) hedef devreye bağlanır
6. Kullanılmayan girişler VDD veya VSS'ye bağlanır

Uygulama Örnekleri:

• Seviye Dönüştürücü: CD4049, 5V'luk TTL sinyalleri 12V CMOS seviyelerine dönüştürmek için kullanılabilir
• RC Osilatör: Bir direnç, kapasitör ve CD4049 buffer kullanarak temel osilatör yapılabilir
• LED Sürücü: Her buffer yaklaşık 10mA akım sağlayarak doğrudan LED sürebilir
• Paralel Bağlantı: Daha yüksek sürücü akımı için buffer'lar paralel bağlanabilir
• Hat Sürücüsü: Uzun kablo hatlarında zayıflamış sinyalleri güçlendirmek için kullanılabilir

Sorun Giderme ve İpuçları

CD4049 DIP-16 Buffer Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çalışma: Besleme hattına 0.1µF bypass kapasitörü ekleyin
• Çıkış Alınamama: Besleme voltajını kontrol edin, girişlerin doğru bağlandığından emin olun
• Aşırı Isınma: Çıkışlarda kısa devre olmadığından emin olun, akım sınırlarını kontrol edin
• Gürültülü Çıkış: Kısa bağlantılar kullanın, giriş filtresi ekleyin
• Bozuk Sinyaller: İletim hattı sonlandırma dirençleri kullanın

Statik Elektrik Koruma İpuçları

• CD4049, CMOS yapısından dolayı statik elektriğe karşı hassastır
• Entegre ile çalışırken antistatik bileklik kullanın
• Kullanılmadığında entegreleri antistatik köpük veya tüplerde saklayın
• Antistatik çalışma alanı oluşturun
• Entegre pinlerine doğrudan dokunmaktan kaçının

Verimli Kullanım Önerileri

• Herhangi bir buffer'ın girişi sinyal seviyesinin üzerinde bir voltaja maruz bırakılmamalıdır
• Uzun giriş hatlarına 10k pull-up/pull-down dirençleri ekleyin
• Hızlı geçişli sinyallerde, çıkışlara 22-100 ohm seri dirençler ekleyin
• Yüksek kapasitif yükler için, çıkış ve yük arasına 100 ohm direnç koyun
• CD4049'un giriş/çıkış zamanlamasını dikkate alarak tasarım yapın

Paket İçeriği

• CD4049 DIP-16 Buffer Entegresi
