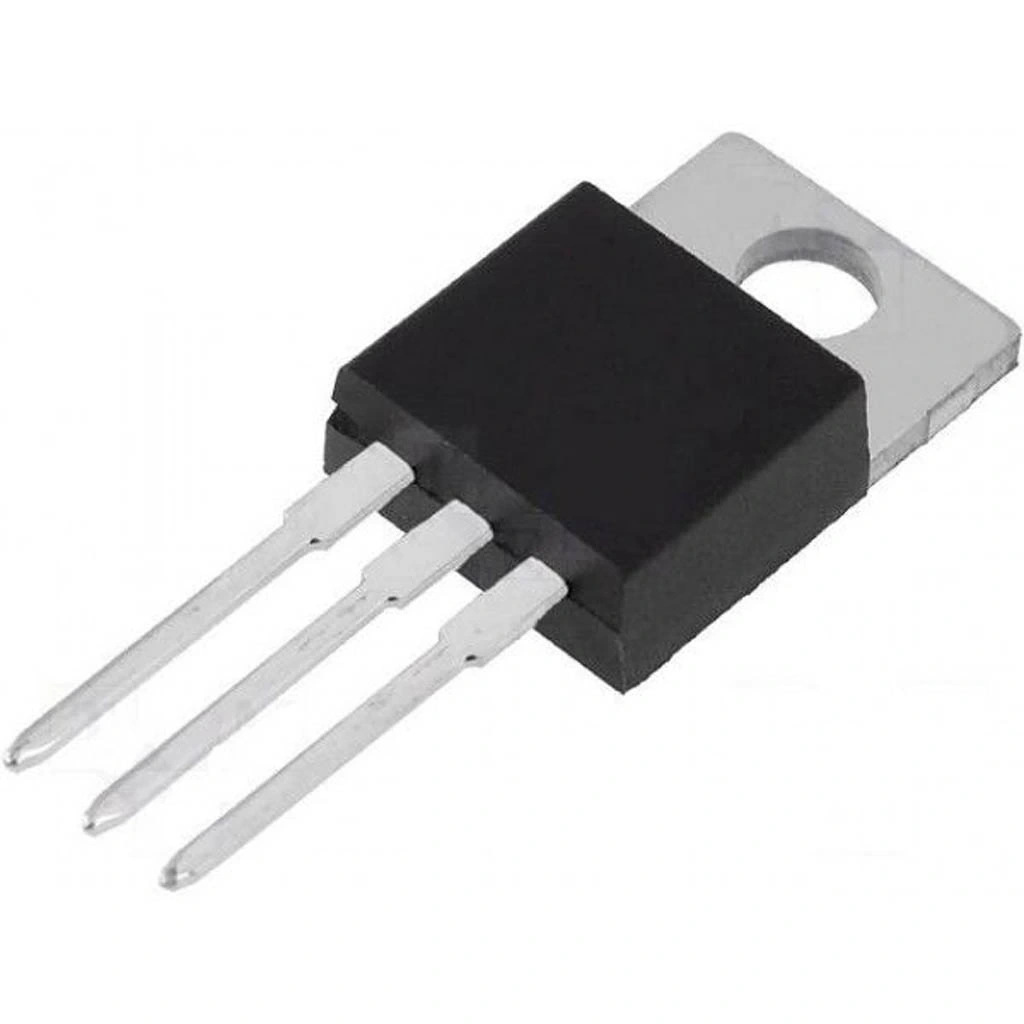

BTB24-600 25A 600V Triyak

BTB24-600 25A 600V Triyak

BTB24-600 25A 600V Triyak, yüksek güç ve endüstriyel AC güç kontrolü uygulamaları için tasarlanmış güçlü bir güç anahtarlama komponentidir. 600V gerilim dayanımı ve 25A maksimum akım kapasitesi ile bu triyak, ağır hizmet motor kontrolü, endüstriyel ısıtıcı kontrolü, aydınlatma sistemleri ve büyük ev aletleri dahil olmak üzere zorlu uygulamalar için ideal bir çözümdür. TO-220 paketinde sunulan bu komponent, kompakt boyutu ve üstün termal performansı ile öne çıkar.

Üç terminalli (MT1, MT2, Gate) yapısı ile AC yükleri her iki yarım periyotta da kontrol edebilen triyak ve diyak ailesinin bu güçlü üyesi, düşük tetikleme akımı (IGT ≤ 50mA) ile hassas ve düşük güçlü kontrol devreleriyle bile kolayca sürülebilir. Dört kadran tetikleme özelliği, farklı güç fazları ve sürücü tasarımlarında esneklik sağlar.

Endüstriyel aydınlatma, ısıtma, motor kontrolü, güç kaynakları ve otomasyon sistemleri gibi güç elektroniği uygulamalarında sıklıkla kullanılan bu entegreler ile uyumlu çalışan BTB24-600, elektronik komponentler arasında yüksek güçlü AC yük kontrolü için güvenilir bir çözüm sunar. Yüksek gerilim ve akım değerleri, bu triyakı profesyonel ve endüstriyel güç kontrolü uygulamaları için mükemmel bir seçim haline getirir.

---

Teknik Özellikler

BTB24-600 25A 600V Triyak'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: BTB24-600
• Komponent Tipi: Triyak (Tristör)
• Tetikleme Modu: 4 Kadran (I, II, III, IV)
• Maksimum Bloklama Gerilimi (VDRM/VRRM): 600V
• Maksimum RMS Akım (IT(RMS)): 25A
• Maksimum Tetikleme Akımı (IGT): 50mA (max.)
• Maksimum Yük Akımı (Surge): 250A (tek darbe, 10ms)
• Maksimum Tetikleme Gerilimi (VGT): 1.5V (tipik)
• Maksimum Tutma Akımı (IH): 60mA (tipik)
• Paket Tipi: TO-220AB
• Pin Sayısı: 3
• Junction-to-Case Termal Direnci (RthJC): 1.2°C/W
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• dV/dt Dayanımı: >500V/μs (Tj=125°C)
• Açılma Zamanı (Turn-on Time): <1.5μs
• Kritik Yükselme Hızı (dI/dt): >50A/μs
• İletim Durumunda Gerilim Düşümü (VTM): <1.55V (tipik, IT=25A)
• Güç Kaybı (maksimum): 40W
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

BTB24-600 25A 600V Triyak'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Kontrol Sistemleri

• Motor hız kontrol üniteleri
• Endüstriyel ısıtıcı kontrol sistemleri
• Yüksek güçlü aydınlatma kontrolü
• Endüstriyel fırın ve ısıtıcılar
• Elektromanyetik frenleme sistemleri

Ev Aletleri ve Tüketici Ürünleri

• Mutfak robotları ve büyük ev aletleri
• Elektrikli ısıtıcılar ve kombiler
• Çamaşır ve bulaşık makineleri
• Yüksek güçlü saç kurutma makineleri
• Klima ve iklimlendirme sistemleri

Güç Yönetimi ve Kontrol Devreleri

• Solid-state röleler (SSR)
• Güç kontrol panelleri
• Soft-start devreleri
• UPS sistemleri
• Kesintisiz güç dağıtım üniteleri

---

Avantajlar ve Özellikler

BTB24-600 25A 600V Triyak'ın sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 25A sürekli, 250A darbe akımı dayanımı
• Yüksek Gerilim Dayanımı: 600V maksimum bloklama gerilimi
• Dört Kadran Tetikleme: Her akım ve gerilim polaritesinde çalışabilme
• Düşük Tetikleme Akımı: Sadece 50mA maksimum gate akımı gereksinimi
• TO-220 Paket: Kompakt boyut ve kolay soğutucu montajı
• Mükemmel Termal Performans: 1.2°C/W düşük termal direnç
• Yüksek dV/dt Dayanımı: >500V/μs ile gürültülü ortamlarda güvenilir çalışma
• Hızlı Anahtarlama: <1.5μs açılma süresi
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Düşük İletim Gerilim Düşümü: Yüksek verimlilik için <1.55V

---

Devre Tasarımı ve Kullanım

BTB24-600 25A 600V Triyak'ın devre tasarımı ve kullanımı hakkında detaylı bilgiler.

Pin Konfigürasyonu

TO-220AB paketindeki BTB24-600 triyak için pin yerleşimi.

• Pin 1 (MT1): Ana Terminal 1
• Pin 2 (MT2): Ana Terminal 2
• Pin 3 (G): Gate (Tetikleme)
• Metal Kısım: Doğrudan MT2 ile bağlantılı (soğutucudan izole edilmelidir)

Temel Bağlantılar

BTB24-600 triyakın temel devre bağlantıları.

• Güç Bağlantısı:
  • MT1 ve MT2 terminalleri arasına AC yük bağlanır
  • MT1 genellikle referans noktası (nötr veya toprak) olarak kullanılır
  • MT2 genellikle yük üzerinden AC güç kaynağına bağlanır
• Gate Tetikleme:
  • Gate, MT1'e göre tetikleme sinyali alır
  • Gate'e seri bağlanan bir direnç (tipik 330Ω-1kΩ) ile akım sınırlandırılır
  • Gate-MT1 arasına 10kΩ direnç ile istenmeyen tetiklemeleri önleme (opsiyonel)
• Snubber Devresi:
  • MT1-MT2 arasına RC devresi (tipik 47-100Ω + 0.1µF seri bağlantı)
  • dV/dt koruması ve EMI filtreleme için gereklidir
  • Yüksek indüktif yüklerde snubber değerleri artırılmalıdır
• Soğutucu Montajı:
  • Metal gövde MT2 ile elektriksel olarak bağlantılıdır
  • Soğutucudan izolasyon için mika, seramik pul ve izoleli vida kullanılmalıdır
  • Montaj sırasında termal macun uygulanmalıdır

Tetikleme Yöntemleri

BTB24-600 triyakın farklı tetikleme yöntemleri.

• Doğrudan Tetikleme:
  • Gate'e doğrudan DC puls uygulama
  • Maksimum 50mA tetikleme akımı gerekir
  • 1kΩ seri direnç üzerinden kontrol edilebilir
• Diyak ile Tetikleme:
  • DB3 gibi bir diyak kullanarak tetikleme
  • RC zamanlayıcı devresi ile faz kontrolü yapılabilir
  • Dimmer ve hız kontrol devreleri için ideal
• Optokuplör ile İzole Tetikleme:
  • MOC3021/3041/3063 gibi triyak çıkışlı optokuplörler kullanılır
  • Kontrol devresi ile güç devresi arasında galvanik izolasyon sağlar
  • 25A için yeterli tetikleme akımı sağlayabilen MOC3063 tercih edilir
• Mikrodenetleyici Kontrolü:
  • MCU ve optokuplör kombinasyonu ile dijital kontrol
  • Sıfır geçiş (zero-crossing) dedektörü ile senkronize tetikleme
  • PWM veya faz açı kontrol algoritmaları uygulanabilir

Soğutma Gereksinimleri

BTB24-600 triyakın ısı yönetimi için bilgiler.

• Hesaplama:
  • Termal direnç: 1.2°C/W (junction-to-case)
  • Maksimum bağlantı sıcaklığı: 125°C
  • 25A sürekli akımda tipik güç kaybı: ~40W
  • Gerekli soğutucu termal direnci: Rth = (Tjmax - Tambient) / P - Rthj-c - Rthc-h
• Montaj:
  • Isı transferi için termal macun kullanın
  • TO-220 paketi için uygun heatsink kullanın
  • İzolasyon için mika veya silikon pad kullanın
  • Montaj torku: 0.8-1.0 N•m (aşırı sıkmaktan kaçının)
• PCB Tasarımı:
  • Geniş bakır alanlar ile PCB üzerinde ısı dağıtımı sağlayın
  • MT1 ve MT2 için en az 5mm genişliğinde PCB yolları kullanın
  • Güç ve kontrol devrelerini fiziksel olarak ayırın

---

Örnek Uygulamalar

BTB24-600 25A 600V Triyak kullanılarak yapılabilecek örnek projeler.

Yüksek Güçlü AC Dimmer Devresi

5kW'a kadar aydınlatma veya ısıtıcı kontrolü için güçlü bir dimmer uygulaması.

Gerekli Malzemeler:

• 1x BTB24-600 Triyak
• 1x DB3 Diyak
• 1x 100nF 630V Kapasitör
• 1x 470nF 400V Kapasitör
• 1x 47kΩ Direnç
• 1x 47Ω 2W Direnç (snubber için)
• 1x 0.1µF 630V Kapasitör (snubber için)
• 1x 100kΩ Potansiyometre
• 1x Uygun soğutucu ve montaj malzemeleri
• 1x Sigorta (32A hızlı tip)
• 1x Kalın kablolu AC bağlantı fişi ve soketi
• Metal muhafaza kutusu
• AC Yük (5kW'a kadar rezistif yük)

Devre Şeması ve Çalışma Prensibi:

1. AC giriş, sigorta üzerinden devreye bağlanır
2. Bir ucundan potansiyometre ve 47kΩ direnç üzerinden 100nF kapasitöre bağlanır
3. 100nF kapasitör şarj olur ve diyakın tetikleme gerilimini (28-36V) aştığında boşalır
4. Diyak tetiklendiğinde, triyakın gate'ine puls gönderir
5. Triyak iletim durumuna geçerek rezistif yüke güç sağlar
6. Potansiyometre değiştirilerek kapasitör şarj hızı ve dolayısıyla faz açısı/güç ayarlanır
7. Snubber devresi (47Ω + 0.1µF) MT1 ve MT2 arasında dV/dt koruması sağlar

Montaj İpuçları:

• Triyakı büyük bir soğutucuya monte edin ve termal macun kullanın
• İzolasyon için mika pul ve plastik vida izolasyonu kullanın
• Tüm güç hatlarını kalın kablo (en az 4mm²) ile bağlayın
• Diyak-gate bağlantısını kısa tutun
• Devre için metal muhafaza kullanın ve güvenlik topraklaması yapın
• Devreyi çalıştırmadan önce tüm bağlantıları kontrol edin
• Yüksek güç uygulamalarında uygun havalandırma sağlayın

Mikrodenetleyici Kontrollü Motor Hız Kontrolü

3 faza kadar büyük AC motorların hız kontrolü için endüstriyel kontrol projesi.

Gerekli Malzemeler:

• 3x BTB24-600 Triyak (faz başına 1 adet)
• 3x MOC3063 (veya benzeri yüksek akım optokuplör)
• 3x 360Ω Direnç (optokuplör çıkışı için)
• 3x 47Ω 2W Direnç (snubber için)
• 3x 0.1µF 630V Kapasitör (snubber için)
• 3x 1kΩ Direnç (gate direnci)
• 6x 10kΩ Direnç (optokuplör LED sürücü ve pull-down)
• 1x Arduino Mega veya STM32 mikrodenetleyici
• 1x Zero-crossing detektör devresi (her faz için)
• 1x LCD ekran (kontrolör arayüzü için)
• Butonlar ve potansiyometre
• 1x 5V ve 3.3V güç kaynağı
• 3x Büyük soğutucu ve montaj malzemeleri
• 1x Metal muhafaza kutusu
• 3 fazlı AC motor (veya büyük tek fazlı motor)

Devre Şeması ve Çalışma Prensibi:

1. Her faz için ayrı bir triyak kontrol devresi oluşturulur
2. Zero-crossing dedektörleri her fazın sıfır geçişlerini mikrodenetleyiciye bildirir
3. Mikrodenetleyici, sıfır geçişten sonra belirli bir gecikme ile optokuplörleri tetikler
4. Her optokuplör, ilgili triyakın gate'ini tetikler
5. Triyaklar, ayarlanan faz açısına göre motor sargılarına güç sağlar
6. LCD ekran üzerinden motor hızı ve diğer parametreler izlenir
7. Potansiyometre veya butonlar ile hız ayarı yapılır

Yazılım Bileşenleri:

• Sıfır geçiş algılama ve kesme (interrupt) yönetimi
• Faz açısı kontrolü algoritması
• Motorun yumuşak başlatması (soft-start) fonksiyonu
• Aşırı akım ve sıcaklık koruma rutinleri
• Kullanıcı arayüzü ve parametre ayarları
• Çeşitli hız profillerinin belleğe kaydedilmesi

Montaj ve Güvenlik İpuçları:

• Triyaklar için büyük soğutucular ve iyi havalandırma kullanın
• Optokuplörler ile kontrol ve güç devresi tamamen izole edilmelidir
• EMI filtreleri ekleyerek gürültüyü azaltın
• Acil durdurma butonu ve aşırı akım koruması ekleyin
• Düşük güç ve yüksek güç devrelerini fiziksel olarak ayırın
• Güç hatlarını ekranlı kablo ile yönlendirin
• Sistemi aşamalı olarak test edin ve her aşamada ölçümler yapın

---

Sorun Giderme ve İpuçları

BTB24-600 25A 600V Triyak kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, havalandırmayı artırın, yük akımını kontrol edin
• Tetikleme Sorunları: Gate akımını artırın, gate direncini azaltın, bağlantıları kontrol edin
• Kendiliğinden Tetiklenme: Snubber devresini iyileştirin, gürültü filtresi ekleyin, ekranlama yapın
• İndüktif Yüklerle Sorunlar: Daha güçlü snubber devresi kullanın, RC değerlerini artırın
• EMI/Gürültü Sorunları: Sıfır geçiş tetiklemesi kullanın, filtreler ekleyin, ekranlı kablolar kullanın

Uygulama İpuçları

• 25A ve üzeri akımlarda her zaman harici soğutucu kullanın
• Soğutucu termal direnci hesaplanırken ortam sıcaklığını dikkate alın
• Yüksek akım uygulamalarında bağlantı noktalarını lehim yerine vida ile sabitleyin
• Mikroişlemci kontrolünde sıfır-geçiş tetiklemesini tercih edin
• Endüstriyel ortamlarda optokuplör izolasyonu mutlaka kullanın
• Yüksek dV/dt dayanımı için uygun snubber değerlerini hesaplayın
• Yedek parça olarak birden fazla triyak bulundurun
• Kritik uygulamalarda aşırı akım ve sıcaklık koruması tasarlayın

---

Paket İçeriği

• BTB24-600 25A 600V Triyak

---
