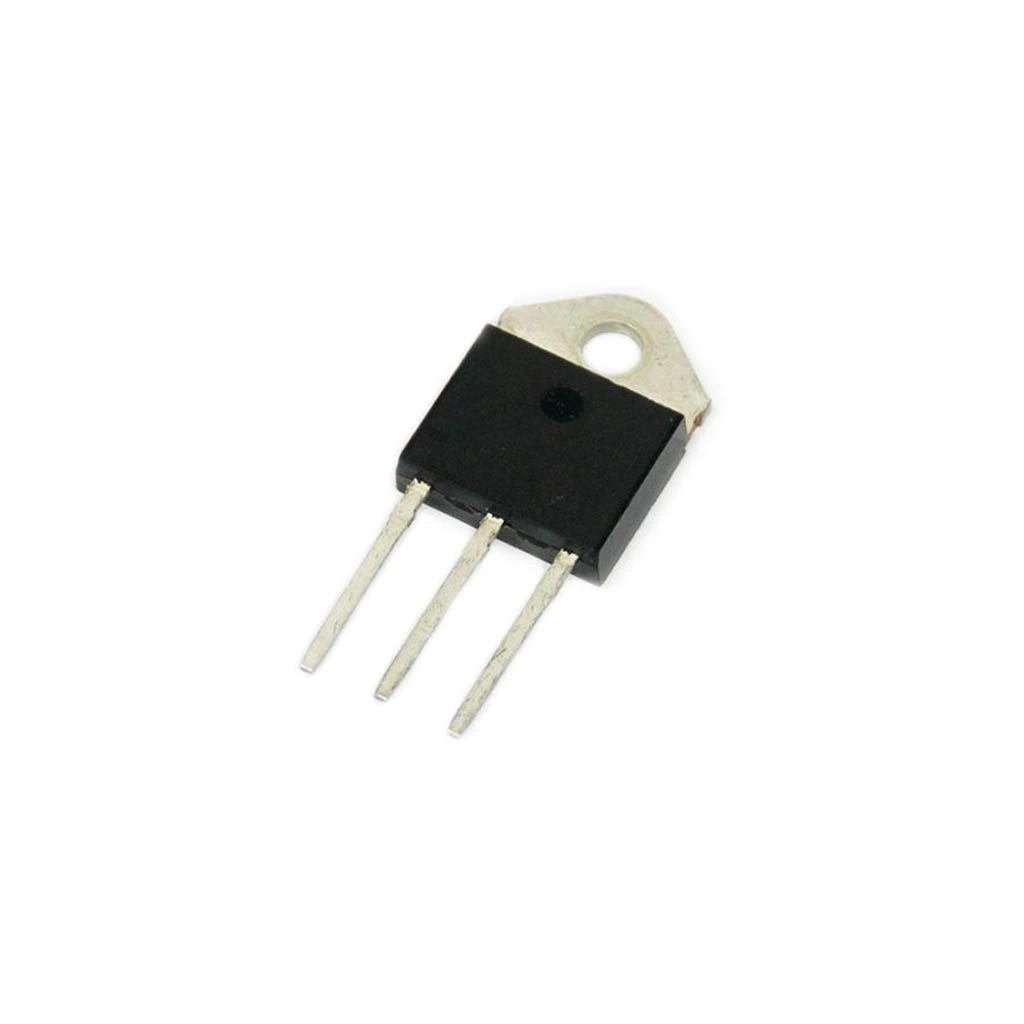

BTA41-800 Triyak 40A 800V Top-3

BTA41-800 Triyak 40A 800V TOP-3

BTA41-800 Triyak, yüksek akım ve yüksek voltaj kapasitesi ile tasarlanmış güçlü bir güç anahtarlama komponentidir. 40A akım ve 800V gerilim kapasitesine sahip olan bu triyak, TOP-3 paketinde sunulmakta olup endüstriyel uygulamalar ve ağır yük kontrolü için ideal bir çözüm sunar. İki yönlü iletim özelliği sayesinde AC yükleri verimli bir şekilde kontrol edebilir.

Geniş tetikleme özellikleri, düşük gate akımı ve mükemmel termal performans sunan bu triyak ve diyak, endüstriyel motor kontrolleri, ısıtma sistemleri ve güç düzenleme uygulamaları için güvenilir bir seçenektir. TOP-3 metal paket, yüksek güç uygulamaları için gerekli olan etkin soğutma imkanı sağlar.

Zorlu endüstriyel koşullarda bile kararlı ve uzun ömürlü çalışma sağlayan BTA41-800, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak, endüstriyel ısıtıcılar, büyük motorlar ve yüksek güçlü aydınlatma kontrol sistemlerinde mükemmel performans sunar.

Teknik Özellikler

BTA41-800 Triyak 40A 800V TOP-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Triyak
• Model: BTA41-800
• Paket Tipi: TOP-3 (Plastic Package)
• Maksimum RMS Akım (IT(RMS)): 40A @ Tcase=90°C
• Maksimum Tekrarlayan Tepe Akımı (ITSM): 400A (10ms)
• Maksimum Voltaj (VDRM/VRRM): 800V
• Tetikleme Akımı (IGT): 35.0mA (maksimum)
• Tetikleme Voltajı (VGT): 1.5V (maksimum)
• Tutma Akımı (IH): 60mA (maksimum)
• ON-State Voltaj (VTM): 1.5V (maksimum)
• Kritik Artış Hızı (dV/dt): >50V/μs @ Tj=125°C
• Çalışma Sıcaklığı (Tj): -40°C ile +125°C arası
• Termal Direnç (Rth(j-c)): 0.7°C/W
• Güç Dağılımı (Ptot): 140W @ Tcase=25°C
• Tetikleme Yöntemi: I, II, III ve IV kadran tetikleme
• Izolasyon Voltajı: 2500V
• Komutasyon dV/dt Direnci: 20V/μs (tipik)
• Montaj Şekli: Through Hole
• Paket Malzemesi: Epoksi Reçine, Metal Taban
• RoHS Uyumluluğu: Evet

Kullanım Alanları

BTA41-800 Triyak 40A 800V TOP-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Güç Kontrol Sistemleri

• Yüksek güçlü AC motor kontrolü
• Endüstriyel ısıtıcı kontrolleri
• Elektrik fırın kontrol sistemleri
• Kaynak makinesi kontrolleri
• Güç regülatörleri

Aydınlatma ve Enerji Yönetimi

• Yüksek güçlü aydınlatma sistemleri
• Endüstriyel aydınlatma kontrolü
• Enerji tasarruf sistemleri
• Büyük güçlü dimmer uygulamaları
• Yumuşak başlatma sistemleri

Ev ve Ticari Uygulamalar

• Endüstriyel klima kontrolleri
• Büyük ev aletleri güç kontrolü
• Büyük su ısıtıcı kontrol sistemleri
• Ticari mutfak ekipmanları
• Elektrikli ısıtma sistemleri

Avantajlar ve Özellikler

BTA41-800 Triyak 40A 800V TOP-3'ün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 40A sürekli akım taşıma yeteneği
• Yüksek Voltaj Dayanımı: 800V maksimum bloke gerilimi
• Güçlü Surge Direnci: 400A (10ms) surge akım dayanımı
• Mükemmel Termal Performans: Düşük termal direnç (0.7°C/W)
• TOP-3 Paket: Kolay montaj ve etkin soğutma imkanı
• Endüstriyel Kapasite: Ağır yük uygulamaları için tasarım
• Düşük Açık Devre Voltajı: Düşük güç kaybı
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası çalışma
• Standart Tetikleme Özelliği: BTA serisi standart tetikleme
• Güvenilir Performans: Uzun ömürlü ve kararlı çalışma

Devre Tasarımı ve Kullanım

BTA41-800 Triyak 40A 800V TOP-3'ün devre tasarımında kullanımı hakkında bilgiler.

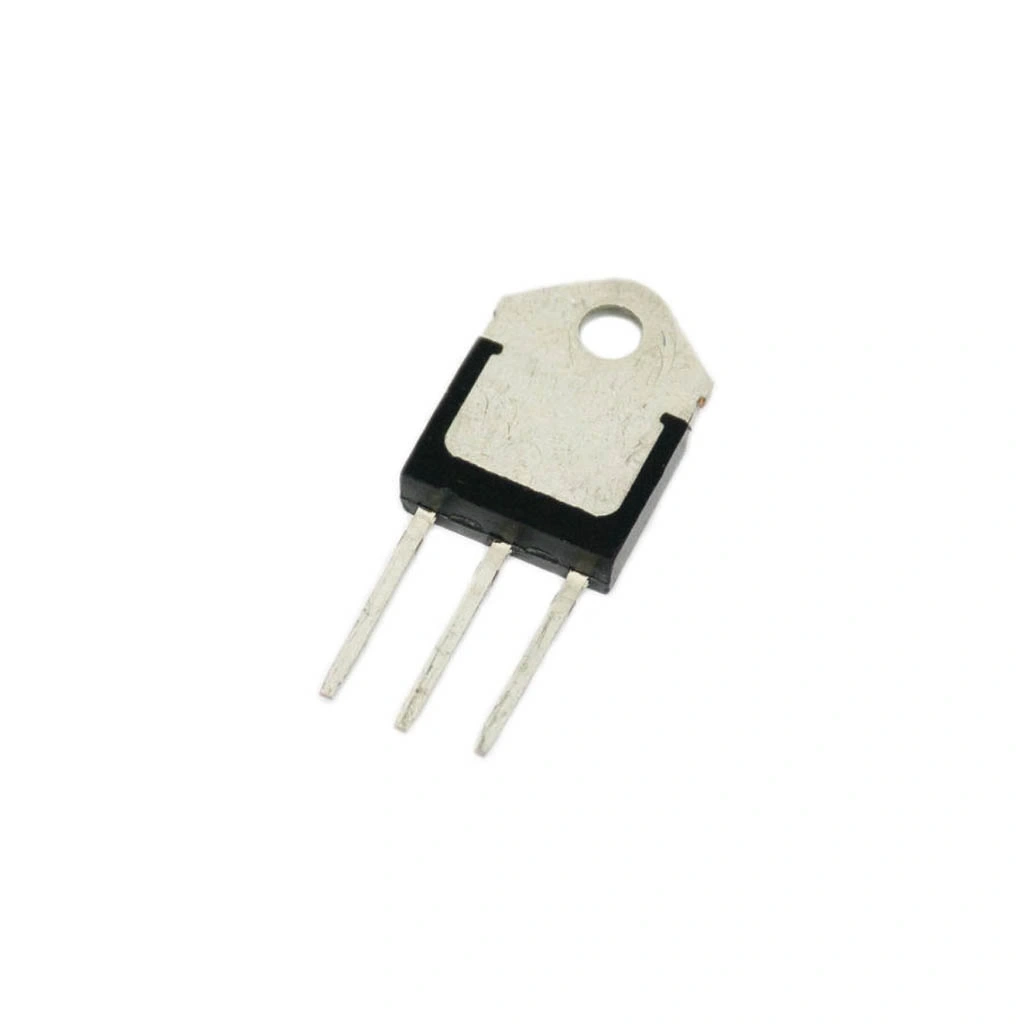

Pin Yapılandırması (TOP-3):

• Pin 1: Main Terminal 1 (MT1)
• Pin 2: Main Terminal 2 (MT2)
• Pin 3: Gate (G)
• Metal Taban: Main Terminal 2 (MT2) ile bağlantılı

Temel Uygulama Bağlantısı:

1. MT2 terminali yük üzerinden AC kaynağa bağlanır
2. MT1 terminali diğer AC kaynak ucuna bağlanır
3. Gate, tetikleme devresi üzerinden MT1'e bağlanır
4. Gate ve MT1 arasına 330-1kΩ koruma direnci takılır
5. MT2 ve MT1 arasına uygun RC snubber devresi eklenir
6. Metal taban uygun soğutucu ve termal macun ile monte edilir
7. İzolasyon için termal ped veya mika kullanılır

Tasarım İpuçları:

• 40A için en az 3mm² kesitli kablo ve PCB yolları kullanın
• Büyük güç uygulamalarında yeterli soğutma kritiktir
• Endüktif yükler için uygun snubber devresi tasarlayın
• Tetikleme devresini gürültüden koruyun
• Metal taban MT2 ile bağlantılıdır, yalıtım sağlayın

Sorun Giderme ve İpuçları

BTA41-800 Triyak 40A 800V TOP-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, termal macun uygulayın, hava akışını artırın
• Tetikleme Sorunları: Gate akımını artırın, tetikleme devresini kontrol edin
• Kendiliğinden Tetiklenme: Snubber devresini iyileştirin, gürültü filtreleri ekleyin
• EMI Problemleri: Devreye uygun EMI filtreleri ekleyin, kablolama düzenini iyileştirin
• Triyak Hasarı: Surge koruması ekleyin, akım ve voltaj sınırlarını aşmayın

Soğutma ve Montaj

• Minimum termal direnci 0.7°C/W'dan düşük olan soğutucu kullanın
• Yüksek kaliteli termal macun veya termal ped uygulayın
• Soğutucu ile metal taban arasında izolasyon malzemesi kullanın
• Montaj vidalarını aşırı sıkmayın, triyak paketine zarar verebilir
• Yüksek güç uygulamalarında fan ile aktif soğutma sağlayın

Güvenlik Önlemleri

• Metal taban MT2 ile elektriksel bağlantılıdır, dokunmadan önce devreyi kapatın
• Top-3 paketi büyük akımlar için tasarlanmıştır, devre koruma önlemlerini alın
• Uygun değerde sigorta kullanın (tipik olarak triyak akımının 1.5-2 katı)
• Şebeke bağlantılı devrelerde güvenlik standartlarına uyun
• Endüstriyel uygulamalarda optik izolasyonlu tetikleme sistemleri kullanın

Paket İçeriği

• BTA41-800 Triyak 40A 800V TOP-3
