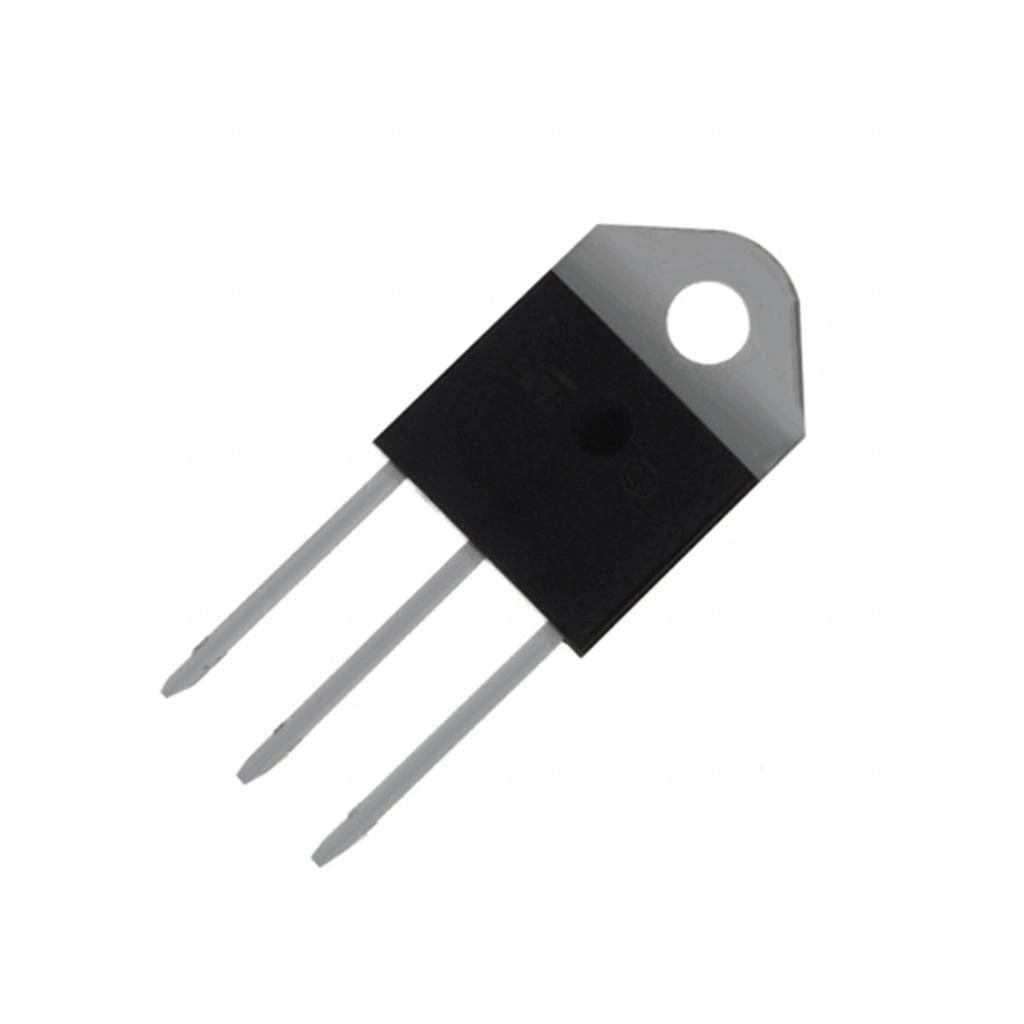

BTA41-700 Triyak 40A 700V Top-3

BTA41-700 Triyak 40A 700V TOP-3

BTA41-700 Triyak 40A 700V TOP-3, yüksek güç endüstriyel uygulamalar için tasarlanmış güçlü bir AC güç kontrol komponentidir. 700V yüksek gerilim dayanımı ve 40A sürekli akım kapasitesi ile bu triyak, ağır hizmet motor kontrolü, endüstriyel ısıtıcılar, büyük güç kaynakları ve otomasyonlu kontrol sistemleri gibi zorlu uygulamalar için ideal bir çözümdür. TOP-3 (TO-247 eşdeğeri) paketinde sunulan bu komponent, üstün termal performans ve kolay montaj imkanı sağlar.

Standart tetikleme akımına sahip (IGT ≤ 80mA) ve üç terminalli yapısı ile AC yükleri her iki yarım periyotta da kontrol edebilen triyak ve diyak ailesinin bu güçlü üyesi, yüksek dV/dt dayanımı sayesinde endüstriyel ortamlarda güvenilir çalışma sağlar. 40A sürekli akım ve 400A darbe akım değeri ile zorlu yükleri sorunsuz sürebilir.

Endüstriyel ısıtma sistemleri, büyük motor kontrolörleri, talep kontrol üniteleri ve güç dağıtım sistemlerinde yaygın olarak kullanılan bu entegreler ile uyumlu çalışan BTA41-700, elektronik komponentler arasında yüksek güçlü AC yük kontrolü için son derece güvenilir bir çözüm sunar. Bu triyak, profesyonel ve endüstriyel güç kontrolü uygulamaları için mükemmel bir seçimdir.

Teknik Özellikler

BTA41-700 Triyak 40A 700V TOP-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: BTA41-700
• Komponent Tipi: Triyak (Tristör)
• Tetikleme Modu: 3 Kadran (I, II, III)
• Maksimum Bloklama Gerilimi (VDRM/VRRM): 700V
• Maksimum RMS Akım (IT(RMS)): 40A
• Maksimum Tetikleme Akımı (IGT): 80mA (maksimum, Q1-25°C)
• Maksimum Yük Akımı (Surge): 400A (tek darbe, 10ms)
• Maksimum Tetikleme Gerilimi (VGT): 1.5V (tipik)
• Maksimum Tutma Akımı (IH): 100mA (tipik)
• Paket Tipi: TOP-3 (TO-247 eşdeğeri)
• Pin Sayısı: 3
• Junction-to-Case Termal Direnci (RthJC): 0.8°C/W
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• dV/dt Dayanımı: >500V/μs (Tj=125°C)
• Açılma Zamanı (Turn-on Time): <2μs
• İletim Durumunda Gerilim Düşümü (VTM): <1.8V (tipik, IT=40A)
• Güç Kaybı (maksimum): 100W
• RoHS Uyumluluğu: Evet

Kullanım Alanları

BTA41-700 Triyak 40A 700V TOP-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Güç Kontrol Sistemleri

• Yüksek güçlü endüstriyel ısıtıcı kontrolü
• Büyük AC motor hız kontrolörleri
• Endüstriyel fırın kontrol sistemleri
• Metal işleme ekipmanları
• Kaynak makineleri güç kontrolü

Ticari Uygulamalar

• Yüksek güçlü aydınlatma kontrolü
• Büyük HVAC sistemleri
• Endüstriyel fan ve pompa kontrolü
• Ticari mutfak ekipmanları
• Büyük ev aletleri güç kontrolü

Enerji Yönetim Sistemleri

• Güç faktörü düzeltme devreleri
• Enerji kontrol üniteleri
• Yük dağıtım sistemleri
• Talep kontrol üniteleri
• Statik anahtarlama üniteleri

Avantajlar ve Özellikler

BTA41-700 Triyak 40A 700V TOP-3'ün sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 40A sürekli, 400A darbe akımı dayanımı
• Yüksek Gerilim Dayanımı: 700V maksimum bloklama gerilimi
• Üç Kadran Tetikleme: I, II ve III. kadran tetikleme yeteneği
• TOP-3 Paket: Gelişmiş termal performans ve kolay montaj
• Düşük Termal Direnç: 0.8°C/W ile mükemmel ısı transfer özelliği
• Yüksek dV/dt Dayanımı: >500V/μs ile gürültülü ortamlarda güvenilir çalışma
• Yüksek Komütasyon Performansı: İndüktif yükler için iyileştirilmiş
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
• Endüstriyel Güç Seviyesi: 10kW'a kadar AC yük kontrolü
• Uzun Ömür: Yüksek güvenilirlik ve dayanıklılık

Devre Tasarımı ve Kullanım

BTA41-700 Triyak 40A 700V TOP-3'ün devre tasarımı ve kullanımı hakkında detaylı bilgiler.

Pin Konfigürasyonu

TOP-3 paketindeki BTA41-700 triyak için pin yerleşimi.

• Pin 1 (G): Gate (Tetikleme)
• Pin 2 (MT2): Ana Terminal 2
• Pin 3 (MT1): Ana Terminal 1
• Metal Taban: Doğrudan MT2 ile bağlantılı (soğutucudan izole edilmelidir)

Temel Bağlantılar

BTA41-700 triyakın temel devre bağlantıları.

• Güç Bağlantısı:
  • MT1 ve MT2 terminalleri arasına AC yük bağlanır
  • MT1 genellikle referans noktası (nötr veya toprak) olarak kullanılır
  • MT2 genellikle yük üzerinden AC güç kaynağına bağlanır
  • Yüksek akım için terminallerle kalın kablo veya bakır şerit kullanılmalıdır
• Gate Tetikleme:
  • Gate, MT1'e göre tetikleme sinyali alır
  • Gate'e seri bağlanan bir direnç (tipik 47Ω-100Ω) ile akım sınırlandırılır
  • Gate-MT1 arasına 10kΩ direnç ile istenmeyen tetiklemeleri önleme (opsiyonel)
• Snubber Devresi:
  • MT1-MT2 arasına RC devresi (tipik 47Ω + 0.22-0.47µF seri bağlantı)
  • dV/dt koruması ve EMI filtreleme için gereklidir
  • Yüksek indüktif yüklerde snubber değerleri artırılmalıdır
  • Direnç en az 3W güç değerine sahip olmalıdır
• Soğutucu Montajı:
  • Metal taban MT2 ile elektriksel olarak bağlantılıdır
  • Soğutucudan izolasyon için mika, seramik pul ve izoleli vida kullanılmalıdır
  • Montaj sırasında termal macun uygulanmalıdır
  • Montaj torku: 1.0-1.5 N•m

Tetikleme Yöntemleri

BTA41-700 triyakın farklı tetikleme yöntemleri.

• Doğrudan Tetikleme:
  • Gate'e doğrudan DC puls uygulama
  • 80mA veya daha fazla tetikleme akımı sağlanmalıdır
  • 47Ω seri direnç üzerinden kontrol edilebilir
  • Yüksek akım uygulamaları için daha güçlü sürücü devre gerekebilir
• Diyak ile Tetikleme:
  • DB3 gibi bir diyak kullanarak tetikleme
  • RC zamanlayıcı devresi ile faz kontrolü yapılabilir
  • Büyük triyaklar için diyak çıkışını güçlendiren ek devre gerekebilir
• Optokuplör ile İzole Tetikleme:
  • MOC3063/3083 gibi yüksek akım triyak çıkışlı optokuplörler kullanılır
  • Kontrol devresi ile güç devresi arasında galvanik izolasyon sağlar
  • 40A triyak için genellikle bir sürücü triyak (pilot triyak) kullanmak gerekir
• Mikrodenetleyici Kontrolü:
  • MCU, optokuplör ve gerekirse pilot triyak kombinasyonu
  • Sıfır geçiş (zero-crossing) dedektörü ile senkronize tetikleme
  • Yüksek akımlarda gerçek zamanlı kontrol ve koruma algoritmalarına ihtiyaç vardır

Soğutma Gereksinimleri

BTA41-700 triyakın ısı yönetimi için bilgiler.

• Hesaplama:
  • Termal direnç: 0.8°C/W (junction-to-case)
  • Maksimum bağlantı sıcaklığı: 125°C
  • 40A sürekli akımda tipik güç kaybı: ~70-100W
  • Gerekli soğutucu termal direnci: Rth = (Tjmax - Tambient) / P - Rthj-c - Rthc-h
  • 25°C ortam sıcaklığında yaklaşık 0.4-0.6°C/W soğutucu gerekir
• Montaj:
  • Isı transferi için termal macun kullanın
  • Soğutucuya tam temas sağlayın
  • İzolasyon için mika veya silikon pad kullanın
  • Montaj torku: 1.0-1.5 N•m (aşırı sıkmaktan kaçının)
• Havalandırma:
  • Aktif soğutma (fan) önerilir
  • Doğal havalandırma için büyük soğutucu kullanın
  • Kapalı muhafazalarda termal simülasyon yapın

Örnek Uygulamalar

BTA41-700 Triyak 40A 700V TOP-3 kullanılarak yapılabilecek örnek projeler.

Endüstriyel Isıtıcı Kontrolü

9kW'a kadar endüstriyel ısıtıcı kontrolü için güçlü bir faz açı kontrol devresi.

Gerekli Malzemeler:

• 1x BTA41-700 Triyak
• 1x BT136 veya BTA12 Pilot Triyak
• 1x DB3 Diyak
• 1x 100nF 630V Kapasitör
• 1x 470nF 400V Kapasitör
• 1x 47kΩ Direnç
• 1x 100kΩ Potansiyometre
• 1x 47Ω 3W Direnç (snubber için)
• 1x 0.47µF 630V Kapasitör (snubber için)
• 1x 100Ω 1W Direnç (gate sürücü için)
• 1x Büyük soğutucu ve montaj malzemeleri
• 1x Sigorta (50A hızlı tip)
• 1x Fan (soğutucu için)
• Kalın kablolar (en az 6mm²)
• Metal muhafaza kutusu ve izolasyon malzemeleri
• AC Yük (9kW'a kadar rezistif ısıtıcı)

Devre Şeması ve Çalışma Prensibi:

1. AC giriş, sigorta üzerinden devreye bağlanır
2. Potansiyometre ve 47kΩ direnç üzerinden 100nF kapasitöre AC sinyali uygulanır
3. 100nF kapasitör şarj olur ve diyakın tetikleme gerilimini aştığında boşalır
4. Diyak pilot triyakın gate'ini tetikler
5. Pilot triyak, ana BTA41-700 triyakın gate'ine daha güçlü bir tetikleme sinyali sağlar
6. BTA41-700 triyak, ısıtıcıya güç sağlar
7. Potansiyometre ile faz açısı ve dolayısıyla güç seviyesi ayarlanır
8. Snubber devresi (47Ω + 0.47µF) dV/dt koruması sağlar

Montaj İpuçları:

• Triyakı büyük bir soğutucuya izolasyon malzemesi ile monte edin
• Soğutucuya aktif fan ekleyin
• MT1 ve MT2 bağlantıları için kalın kablo veya bakır şerit kullanın
• Güç ve kontrol devrelerini fiziksel olarak ayırın
• Tüm devreyi metal muhafaza içine alın ve topraklama yapın
• Çalışma sırasında soğutucu sıcaklığını düzenli kontrol edin
• Aşırı sıcaklık koruması ekleyin

PLC Kontrollü Üç Fazlı Motor Soft-Start Devresi

Bir PLC veya mikrodenetleyici kullanarak büyük üç fazlı motorlar için yumuşak başlatma devresi.

Gerekli Malzemeler:

• 3x BTA41-700 Triyak (her faz için bir adet)
• 3x MOC3063 Optokuplör
• 3x H11AA1 veya benzer sıfır geçiş dedektörü optokuplör
• 3x 360Ω Direnç (optokuplör çıkışı için)
• 3x 180Ω Direnç (optokuplör LED'leri için)
• 6x 10kΩ Direnç (pull-up/pull-down)
• 3x 47Ω 3W Direnç (snubber için)
• 3x 0.47µF 630V Kapasitör (snubber için)
• 3x Büyük soğutucu ve montaj malzemeleri
• 1x PLC veya Arduino/STM32 + genişletme kartı
• 1x LCD ekran ve kontrol paneli
• 1x 24V DC güç kaynağı (kontrol devresi için)
• Akım sensörleri ve termal koruma elemanları
• Kalın kablolar ve güç terminalleri
• Metal muhafaza ve izolasyon malzemeleri
• 3 fazlı motor bağlantı kabloları

Devre Şeması ve Çalışma Prensibi:

1. Her faz için ayrı bir triyak kontrol devresi oluşturulur
2. Her faz için sıfır geçiş dedektörü, ilgili fazın sıfır geçişlerini PLC'ye bildirir
3. PLC/mikrodenetleyici, programlanmış rampa profili doğrultusunda faz açısını kademeli olarak artırır
4. Optokuplörler triyakları tetikleyerek motor sargılarına kademeli olarak artan güç sağlar
5. Motor yumuşak bir şekilde başlatılır, başlangıç akımı sınırlandırılır
6. Motor nominal hızına ulaştığında triyaklar tam iletimde kalır veya bypass kontaktörleri devreye alınır
7. LCD ekran üzerinden başlatma parametreleri ve durum bilgileri görüntülenir

Yazılım ve Kontrol Özellikleri:

• Programlanabilir başlatma rampası (hızlanma süresi)
• Maksimum başlangıç akımı sınırlaması
• Faz dengesizliği izleme
• Aşırı akım ve sıcaklık koruması
• Arıza teşhis ve kayıt sistemi
• Çeşitli motor profilleri için bellek
• Uzaktan kontrol arayüzü

Montaj ve Güvenlik İpuçları:

• Her triyak için büyük soğutucu ve aktif soğutma kullanın
• Triyakları izole monte edin ve metal muhafazayı topraklayın
• Kontrol devresi ve güç devresi arasında tam izolasyon sağlayın
• Acil durdurma butonu ve koruma sistemleri ekleyin
• Kablo bağlantılarını güvenli terminaller ile yapın
• Kablo kesitlerini akıma uygun seçin (40A için 6-10mm²)
• EMI filtreleme ve gürültü önleme tedbirleri alın

Sorun Giderme ve İpuçları

BTA41-700 Triyak 40A 700V TOP-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, fan ekleyin, akım değerini kontrol edin
• Tetikleme Sorunları: Daha güçlü tetikleme devresi kullanın, pilot triyak ekleyin
• Kendiliğinden Tetiklenme: Snubber devresini güçlendirin, dV/dt değerlerini kontrol edin
• İndüktif Yüklerle Sorunlar: Daha büyük kapasitör ve özel komütasyon devreleri ekleyin
• EMI/Gürültü Sorunları: Ekranlama yapın, filtreler ekleyin, sıfır geçiş tetiklemesi kullanın

Uygulama İpuçları

• 40A sürekli akımda aktif soğutma (fan) kullanımı gereklidir
• Uzun süreli maksimum akım değerlerinde çalışmak yerine nominal değerin %75'i civarında çalıştırın
• Taban plakasının monte edildiği soğutucuyu topraklayın, ancak elektriksel olarak izole edin
• Tetikleme için pilot triyak veya darlington transistör kullanarak gate akımını güçlendirin
• Endüstriyel ortamlarda optik izolasyon ve gürültü filtreleri kullanın
• Güç hatlarında sigorta ve varistör (MOV) ile aşırı akım/gerilim koruması ekleyin
• Yüksek güçlü uygulamalarda triyak terminalleri için vida bağlantısı kullanın
• Kritik uygulamalarda triyakın termal davranışını sürekli izleyin

Paket İçeriği

• BTA41-700 Triyak 40A 700V TOP-3
