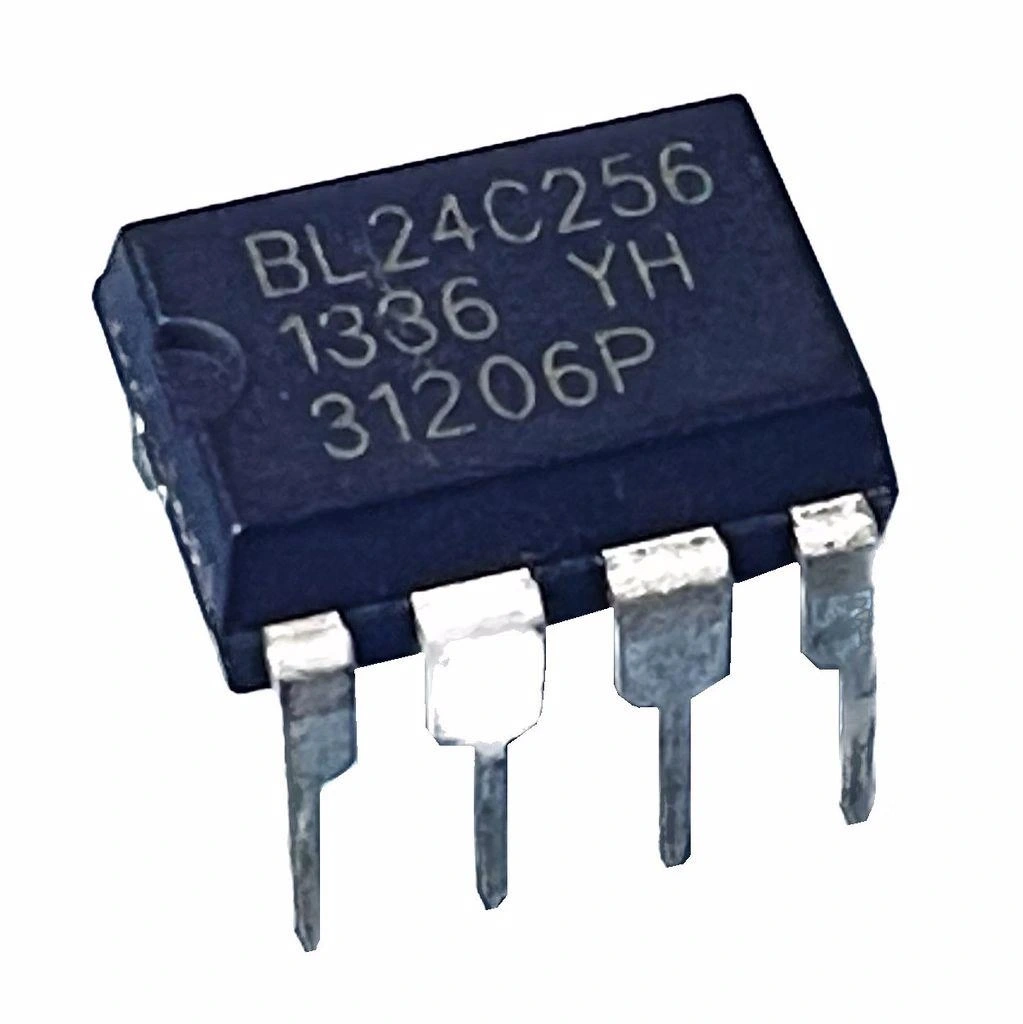

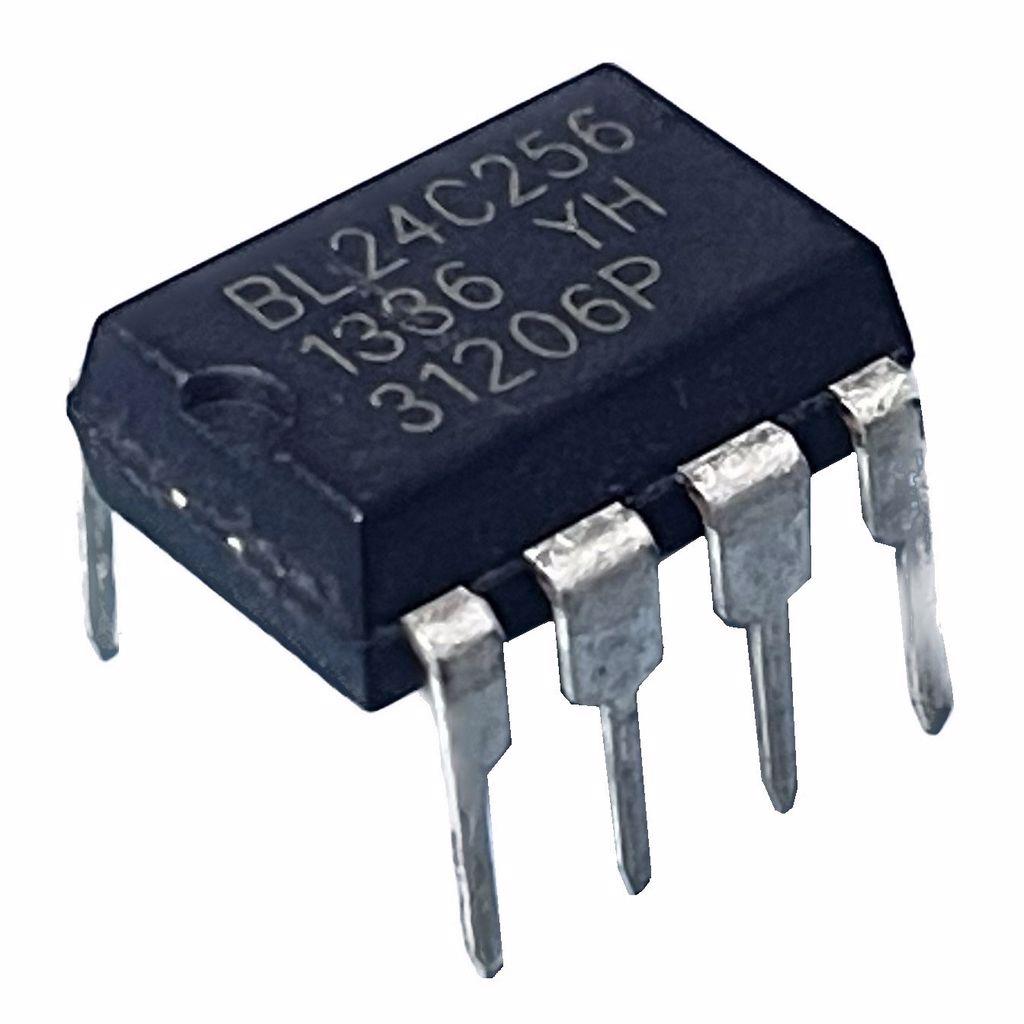

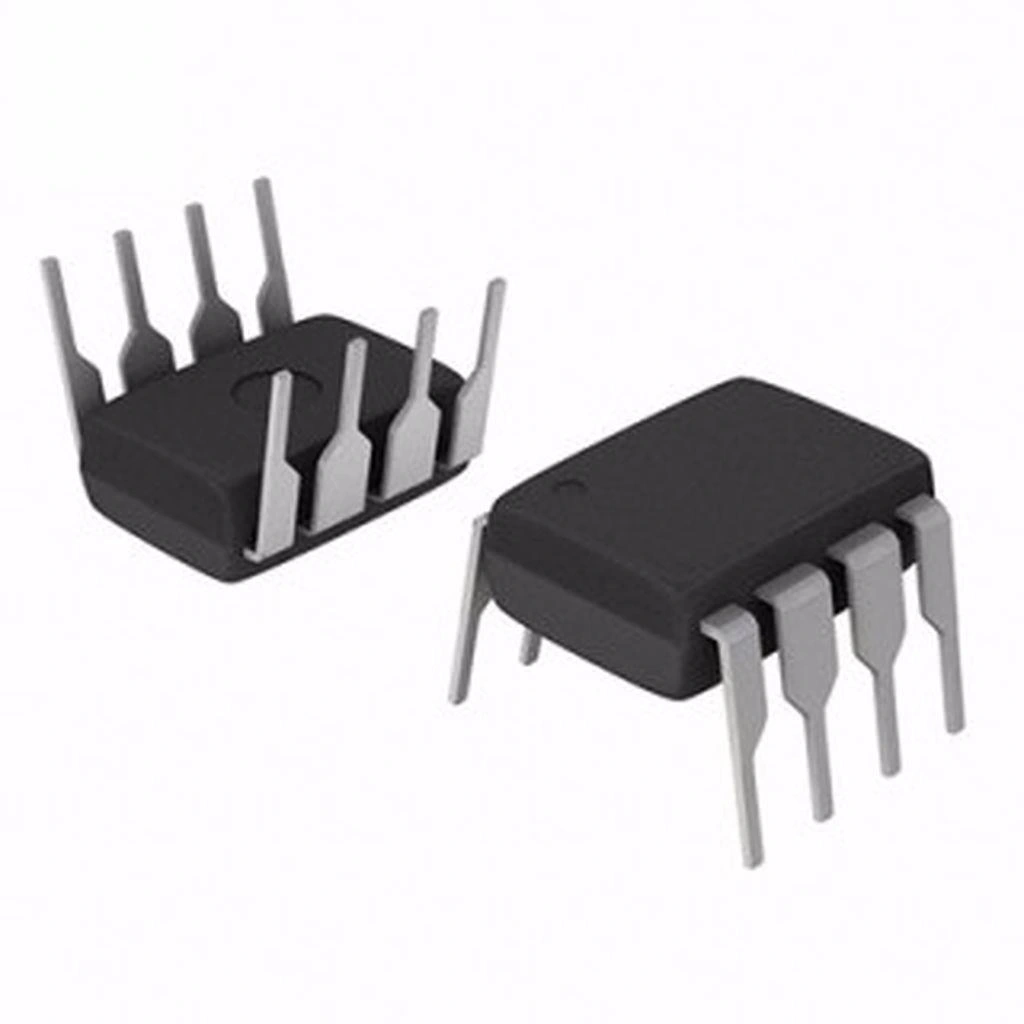

BL24C256 SOP8 256K bits (32.76 X 8) Two-wire Serial EEPROM

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM

BL24C256, 256 Kbit (32768 x 8 bit) kapasiteli I²C arayüzlü EEPROM entegresidir. SOP8 paketinde sunulan bu entegre, küçük boyutu ve düşük güç tüketimi ile elektronik projelerinizde kalıcı veri depolama ihtiyaçları için ideal bir çözümdür.

1.8V-5.5V geniş besleme voltajı aralığında çalışabilen BL24C256, I²C haberleşme protokolü sayesinde minimum hat kullanımı sağlar. Elektronik komponentler içinde veri saklama görevlerinde sıkça tercih edilir.

1 milyon kez yazma/silme dayanıklılığı ve 100 yıldan fazla veri saklama süresi ile entegreler arasında uzun ömürlü bir seçenektir. Diğer entegreler ile kombinasyonu kolaydır ve birçok mikrodenetleyici ve işlemci ile doğrudan çalışabilir.

Teknik Özellikler

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: I²C Seri EEPROM
• Üretici: Belling (BL)
• Paket Tipi: SOP8 (SOIC-8)
• Bellek Kapasitesi: 256 Kbit (32.768 x 8 bit)
• Byte Sayısı: 32.768 bayt
• Besleme Voltajı Aralığı: 1.8V - 5.5V
• Haberleşme Protokolü: I²C (Two-Wire Interface)
• I²C Maksimum Frekansı: 400 kHz (Fast Mode)
• Sayfa Yazma Boyutu: 64 bayt
• Yazma Döngüsü Ömrü: 1.000.000 yazma/silme döngüsü
• Veri Saklama Süresi: 100 yıl+ (25°C)
• Aktif Akım Tüketimi: 3mA (maksimum, yazma sırasında)
• Bekleme Akımı: 1µA (tipik, 5V besleme ile)
• Sayfa Yazma Süresi: 5ms (maksimum)
• Adres Pinleri: 3 adet (A0, A1, A2)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Write Protect Özelliği: Var (WP pini ile)
• Pin Sayısı: 8
• Montaj Tipi: Surface Mount (Yüzey Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Kalibrasyon verisi saklama
• Parametre ve ayar depolama
• İşlem kaydı ve veri toplama
• Sensör kalibrasyon bilgileri
• PLC ve otomasyon sistemleri

Tüketici Elektroniği

• TV ve monitör ayarları
• Ev aletleri konfigürasyonu
• Kamera ayarları
• Uzaktan kumanda kodları
• Ses sistemleri

IoT ve Gömülü Sistemler

• Veri kayıt cihazları
• Sensör veri depolama
• Konfigürasyon kaydetme
• Kullanıcı ayarları saklama
• Seri numarası ve lisans bilgisi

Avantajlar ve Özellikler

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM'un sağladığı avantajlar ve çözümler.

• Yüksek Kapasite: 32KB veri depolama alanı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Geniş Besleme Aralığı: 1.8V-5.5V arası çalışabilme
• I²C Uyumluluğu: Sadece iki hat ile haberleşme imkanı
• Yazma Koruması: WP pini ile veri güvenliği
• Uzun Ömür: 1 milyon yazma/silme dayanıklılığı
• Sayfa Yazma: 64 baytlık sayfalar halinde hızlı yazma
• Veri Saklama: 100 yıl üzeri veri koruma süresi
• Adres Seçimi: 8 farklı cihaz adresi imkanı
• Kompakt Boyut: SOP8 paketi ile PCB alanından tasarruf

Devre Tasarımı ve Kullanım

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM'un devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOP8):

• Pin 1: A0 (Adres Biti 0)
• Pin 2: A1 (Adres Biti 1)
• Pin 3: A2 (Adres Biti 2)
• Pin 4: VSS (GND)
• Pin 5: SDA (Serial Data)
• Pin 6: SCL (Serial Clock)
• Pin 7: WP (Write Protect)
• Pin 8: VCC (Pozitif Besleme)

Temel Bağlantı Şeması:

1. VCC (Pin 8) pozitif besleme voltajına (1.8V-5.5V) bağlanır
2. VSS (Pin 4) toprak hattına bağlanır
3. VCC ve VSS arasına 0.1µF bypass kapasitörü bağlanır
4. SDA (Pin 5) ve SCL (Pin 6) hatları mikrodenetleyicinin I²C pinlerine bağlanır
5. SDA ve SCL hatlarına 4.7kΩ pull-up dirençleri bağlanır
6. A0, A1, A2 pinleri (Pin 1-3) cihaz adresini belirlemek için VCC veya GND'ye bağlanır
7. WP (Pin 7) normal çalışma için GND'ye, yazma koruması için VCC'ye bağlanır

I²C Cihaz Adresleri:

• 7-bit cihaz adresi formatı: 1010(A2)(A1)(A0)
• A0, A1, A2 pinlerine bağlı olarak 8 farklı adres ayarlanabilir
• Tüm adres pinleri GND'ye bağlandığında adres 0x50'dir (7-bit adres)
• Tüm adres pinleri VCC'ye bağlandığında adres 0x57'dir (7-bit adres)
• Birden fazla EEPROM aynı I²C veri yoluna farklı adreslerle bağlanabilir

Yazma ve Okuma İşlemleri:

• Bayt Yazma: Cihaz adresi + bellek adresi + veri gönderilir
• Sayfa Yazma: Cihaz adresi + bellek adresi + 1-64 bayt veri gönderilir
• Mevcut Adres Okuma: Cihaz adresi (Okuma biti ile) gönderilir, veri alınır
• Rastgele Okuma: Cihaz adresi + bellek adresi gönderilir, yeniden başlatma, cihaz adresi (Okuma biti ile) gönderilir, veri alınır
• Sıralı Okuma: Rastgele okuma ile başlanır, ardından her ACK ile yeni bayt okunur

Sorun Giderme ve İpuçları

BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Haberleşme Sorunu: Pull-up dirençlerini kontrol edin, cihaz adresini doğrulayın
• Yazma Hatası: WP pininin durumunu ve besleme voltajını kontrol edin
• Veri Kaybı: Yazma sonrası tamamlanma süresini bekleyin (5ms)
• Adres Çakışması: Aynı I²C hattındaki cihazların adreslerini kontrol edin
• Kararsız İletişim: Yüksek hızlı I²C kullanımında hat kapasitansını azaltın

Güvenilirlik İpuçları

• Kritik veri yazarken CRC veya checksum bilgisi de saklayın
• Aynı veriyi birden fazla konuma yedekleyerek güvenlik artırın
• Yazma işlemi tamamlanmadan gücü kesmeyin
• Alternatif sektörlere dönüşümlü yazarak aşınmayı dağıtın
• Düşük kapasiteli uygulamalar için wear-leveling algoritması kullanın

Performans İyileştirme

• Mümkün oldukça sayfa yazma kullanarak yazma hızını artırın
• Sıralı okuma ile çoklu veri okuma performansını maksimize edin
• Sık kullanılan verileri mikrodenetleyici RAM'ine önbelleğe alın
• Döngüsel kontrol için tek sayfa kullanarak aşınmayı sınırlayın
• Düşük frekans gerektiren uygulamalarda I²C hızını düşürerek gürültü bağışıklığını artırın

Paket İçeriği

• BL24C256 SOP8 256K Bits 32768 x 8 Two-Wire Serial EEPROM
