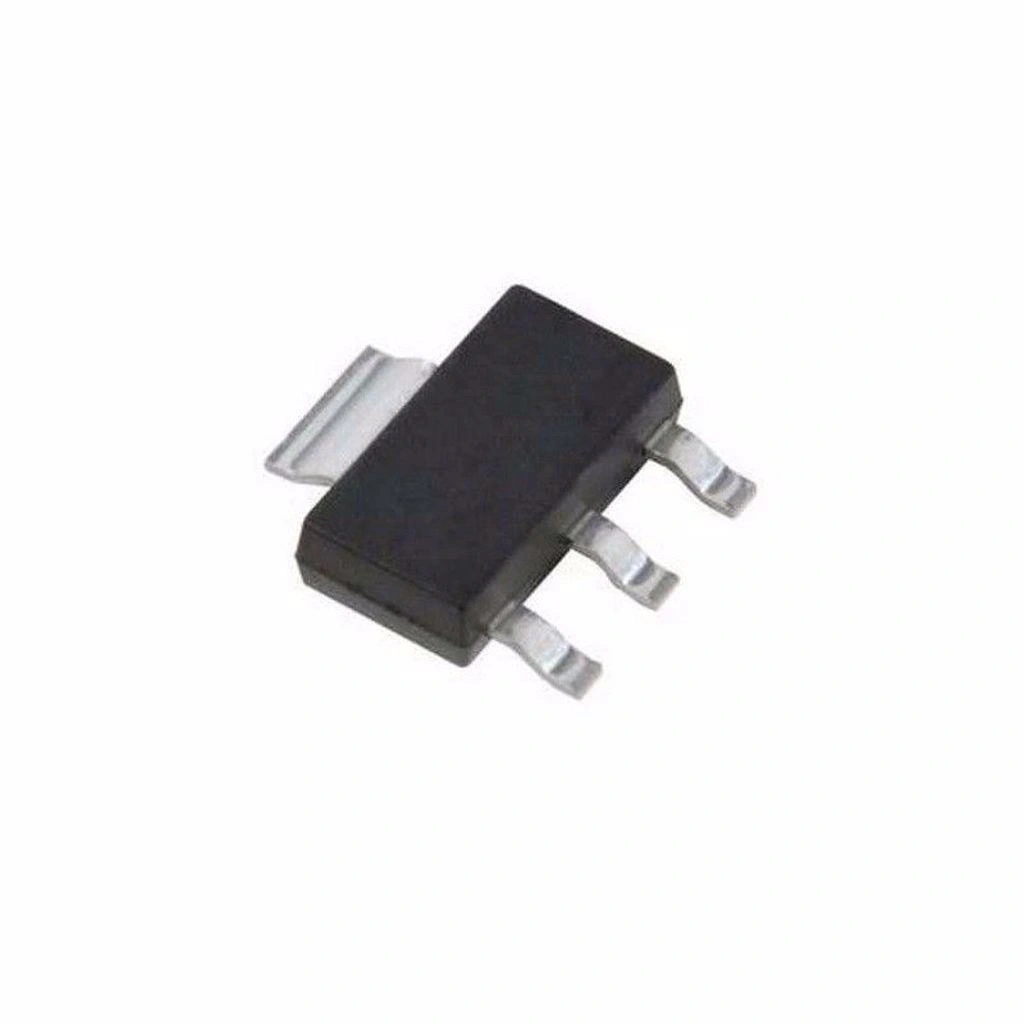

BCX54 SOT89 Transistör

BCX54 SOT89 Transistör

BCX54, güvenilir ve yüksek performanslı bir PNP bipolar bileşke transistördür. SOT89 SMD paketinde sunulan bu transistör, 60V maksimum kolektör-emitör voltajı ve 1A sürekli kolektör akımı ile elektronik devreler için mükemmel bir çözüm sunar.

Gelişmiş termal özellikleri ve kompakt yapısıyla modern elektronik tasarımlar için ideal olan bu elektronik komponent, yüksek akım kazancı ve 1.3W güç dağılım kapasitesi ile güç kontrolü ve sinyal işleme uygulamalarında üstün performans gösterir.

SOT89 paketinin sunduğu iyileştirilmiş ısı dağıtımı ve yüzey montaj teknolojisiyle BCX54, endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılan güvenilir bir transistör çözümüdür.

Teknik Özellikler

BCX54 SOT89 Transistör ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT89 (SOT-89-3)
• Kollektör-Emitör Voltajı (V_CEO): 60V
• Kollektör-Baz Voltajı (V_CBO): 80V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 1A
• Kollektör Akımı - Pik (I_CM): 2A
• Toplam Güç Dağılımı (P_tot): 1.3W (25°C'de)
• DC Akım Kazancı (h_FE): 63-250 (I_C=-150mA, V_CE=-2V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.5V (I_C=-500mA, I_B=-50mA)
• Baz-Emitör Voltajı (V_BE): -0.7V (I_C=-500mA, V_CE=-2V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 83.3°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 15°C/W
• Maksimum Baz Akımı (I_B): 100mA
• Çıkış Kapasitansı (C_ob): 8pF (tipik)
• Geçiş Frekansı (f_T): 100MHz (tipik)
• Yükselme Zamanı (t_r): 300ns (tipik)
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz (2 ve merkez tab kollektör bağlantılı)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Boyutlar (Yaklaşık): 4.5mm x 2.5mm x 1.5mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.05g

Kullanım Alanları

BCX54 SOT89 Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Yönetimi ve Kontrol

• Doğrusal güç regülatörleri
• LED sürücü devreleri
• Sabit akım kaynakları
• Batarya şarj kontrol devreleri
• Akım sınırlama devreleri

Sinyal İşleme ve Amplifikasyon

• Yüksek kazançlı pre-amplifikatörler
• Diferansiyel amplifikatör devreleri
• Push-pull çıkış katları
• Audio sinyal işleme devreleri
• Gerilim kontrolü uygulamaları

Anahtarlama ve Kontrol Sistemleri

• Röle ve solenoid sürücüleri
• Sensör arayüz devreleri
• Darlington konfigürasyonları
• PWM kontrol devreleri
• Telefon ve haberleşme devreleri

Avantajlar ve Özellikler

BCX54 SOT89 Transistör'ün sağladığı avantajlar ve çözümler.

• PNP Polaritesi: Pozitif voltaj kontrolü için ideal çözüm
• Kompakt Boyut: SOT89 paketi ile PCB alanından tasarruf
• Yüksek Voltaj Dayanımı: 60V VCEO ile güvenilir çalışma
• Yüksek Akım Kapasitesi: 1A sürekli kollektör akımı ile güçlü yük sürüşü
• Gelişmiş Termal Tasarım: Merkez tab ile iyileştirilmiş ısı dağılımı
• Yüksek Akım Kazancı: 63-250 hFE aralığı ile hassas kontrol
• Düşük Doyum Voltajı: -0.5V VCE(sat) ile verimli çalışma
• Yüksek Frekanslı Çalışma: 100MHz geçiş frekansı ile hızlı tepki
• Geniş Sıcaklık Aralığı: -55°C ile 150°C arası güvenli çalışma
• SMD Uyumluluğu: Otomatik montaj süreçlerine uygunluk

Uygulama ve Devre Tasarımı

BCX54 SOT89 Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel PNP Transistör Anahtarlama Devresi:

• Baz Direnci: 1kΩ-10kΩ (giriş akımını sınırlamak için)
• Pull-Up Direnci: Kolektöre bağlanan yük direnci
• Akım Hesabı: I_C ≈ h_FE × I_B formülü ile akım hesabı
• Polarizasyon: PNP için emitör pozitif, kolektör negatif
• Anahtarlama Mantığı: Aktif için baz düşük, kapalı için yüksek

Sabit Akım Kaynağı Devresi:

• Emisör Direnci: R_E = (V_BE - 0.7V) / I_E ile hesaplama
• Baz Voltajı: Zener diyot veya gerilim bölücü ile sabit tutma
• Çıkış Akımı: I_out = I_E = V_BE / R_E
• Sıcaklık Kompanzasyonu: Direnç veya termistör ile dengeleme
• Uygulama: LED sürücüsü, şarj kontrolü, hassas akım kaynağı

Push-Pull Amplifikatör Devresi:

• Komplementer Çift: BCX54 (PNP) ve BCX56 (NPN) transistörler
• Çapraz Geçiş Distorsiyonu: Bias devreleri ile önleme
• Geri Besleme: Distorsiyonu azaltmak için negatif geri besleme
• DC Dengelemesi: Simetrik besleme için offset kontrol
• Çıkış Gücü: Güç dağılımına göre maksimum çıkış hesaplama

Sorun Giderme ve İpuçları

BCX54 SOT89 Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de yeterli bakır alan bırakın, termal vialar ekleyin.
• Sıcaklık Kararsızlığı: Emisör direnci ile negatif geri besleme sağlayın.
• Lehimleme Zorlukları: Uygun ısı, flux ve solder pasta kullanın.
• Polarite Karışıklığı: PNP transistörde akım yönünü doğru belirleyin.
• Düşük Kazanç: hFE değerini ölçün, baz akımını optimize edin.

SMD Tasarım ve Uygulama İpuçları

• Kolektör bağlantısı için PCB'de geniş bakır alan oluşturun
• Merkez tab altına termal vialar yerleştirerek ısı dağılımını iyileştirin
• Yüksek akım uygulamalarında PCB iz genişliklerini artırın
• PNP transistörlerde akım yönünün emitörden kolektöre olduğunu unutmayın
• Darlington konfigürasyonları için 1.4V eşik voltajı dikkate alın
• Gürültüye karşı koruma için bypass kapasitörleri ekleyin

Paket İçeriği

• BCX54 SOT89 Transistör
