BCX53 Pnp Transistör Smd Sot89

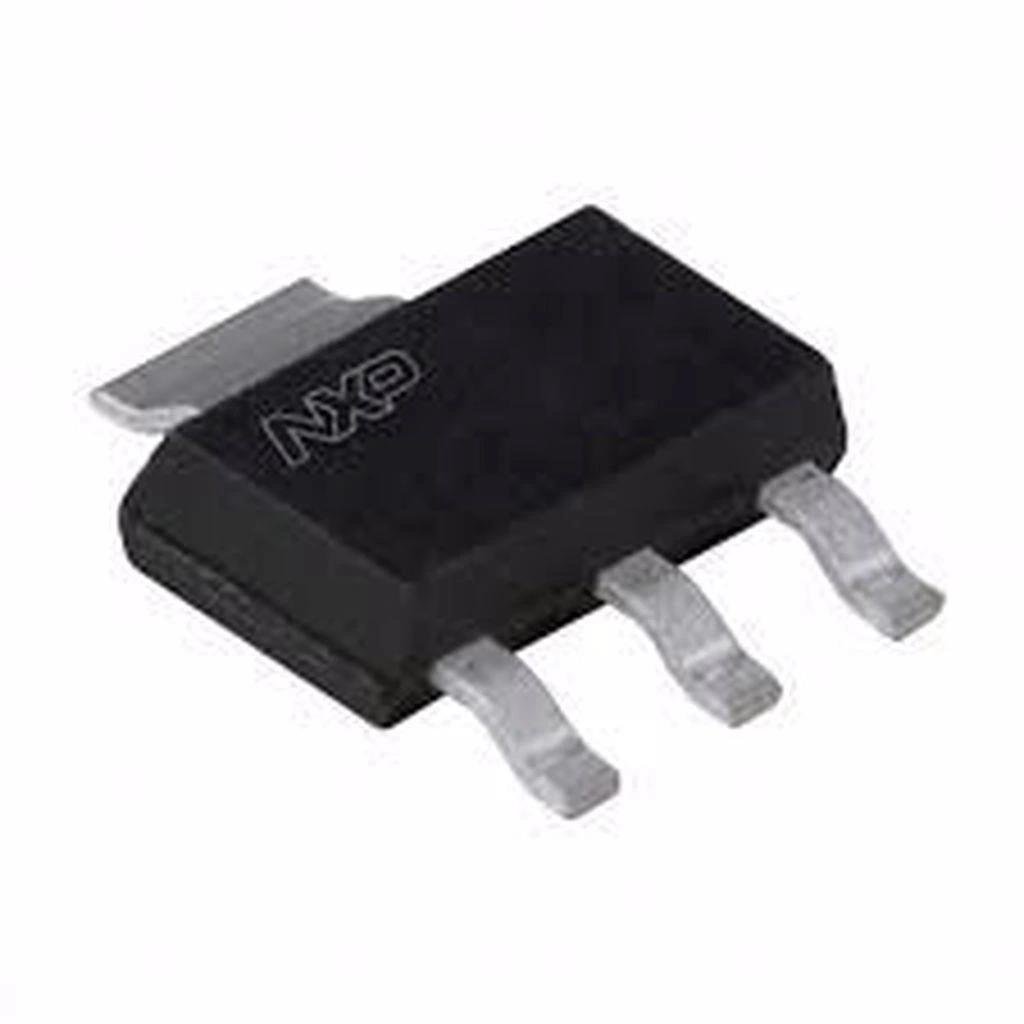

BCX53 PNP Transistör SMD SOT89

BCX53, yüksek voltaj dayanımına sahip PNP bipolar bileşke transistördür. SOT89 SMD paketinde sunulan bu yarı iletken, 80V maksimum kolektör-emitör voltajı ve 1A sürekli kolektör akımı ile elektronik tasarımlar için güçlü bir çözüm sunar.

Gelişmiş termal özelliklere sahip SOT89 paketi sayesinde 1.3W güç dağılım kapasitesi sağlayan bu elektronik komponent, yüksek akım kazancı ile güç kontrolü, amplifikasyon ve anahtarlama uygulamalarında tercih edilen bir bileşendir.

Kompakt boyutu ve yüzey montaj özelliği ile modern PCB tasarımlarına kolayca entegre edilebilen BCX53, endüstriyel ve tüketici elektroniği projelerinde yaygın olarak kullanılan güvenilir bir transistör çözümüdür.

Teknik Özellikler

BCX53 PNP Transistör SMD SOT89 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT89 (SOT-89-3)
• Kollektör-Emitör Voltajı (V_CEO): 80V
• Kollektör-Baz Voltajı (V_CBO): 100V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 1A
• Kollektör Akımı - Pik (I_CM): 2A
• Toplam Güç Dağılımı (P_tot): 1.3W (25°C'de)
• DC Akım Kazancı (h_FE): 63-250 (I_C=-150mA, V_CE=-2V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.5V (I_C=-500mA, I_B=-50mA)
• Baz-Emitör Voltajı (V_BE): -0.7V (I_C=-500mA, V_CE=-2V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 83.3°C/W
• Termal Direnç, Junction-Case (R_{th j-c}): 15°C/W
• Maksimum Baz Akımı (I_B): 100mA
• Çıkış Kapasitansı (C_ob): 8pF (tipik)
• Geçiş Frekansı (f_T): 80MHz (tipik)
• Yükselme Zamanı (t_r): 350ns (tipik)
• Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz (2 ve merkez tab kollektör bağlantılı)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Boyutlar (Yaklaşık): 4.5mm x 2.5mm x 1.5mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Ağırlık (Yaklaşık): 0.05g

Kullanım Alanları

BCX53 PNP Transistör SMD SOT89'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Kontrolü ve Yönetimi

• Yüksek voltajlı doğrusal güç regülatörleri
• Sabit akım kaynakları
• LED sürücü devreleri
• Batarya şarj kontrol sistemleri
• Negatif voltaj regülatörleri

Sinyal İşleme ve Amplifikasyon

• Yüksek voltaj amplifikatörleri
• Push-pull çıkış katları
• Diferansiyel amplifikatör devreleri
• Audio sinyal işleme uygulamaları
• Pre-amplifikatör devreleri

Endüstriyel Kontrol Sistemleri

• Röle ve solenoid sürücüleri
• Motor kontrol devreleri
• Sensör arayüz uygulamaları
• PWM kontrol sistemleri
• Anahtarlama güç devreleri

Avantajlar ve Özellikler

BCX53 PNP Transistör SMD SOT89'un sağladığı avantajlar ve çözümler.

• Yüksek Voltaj Dayanımı: 80V VCEO ile güvenilir çalışma
• PNP Polaritesi: Pozitif voltaj kontrolü için ideal çözüm
• Kompakt SMD Tasarım: SOT89 paketi ile PCB alanından tasarruf
• Yüksek Akım Kapasitesi: 1A sürekli kollektör akımı ile güçlü yük sürüşü
• Gelişmiş Termal Özellikler: Merkez tab ile iyileştirilmiş ısı dağılımı
• Geniş Akım Kazancı: 63-250 hFE aralığı ile hassas kontrol
• Düşük Doyum Voltajı: -0.5V VCE(sat) ile verimli çalışma
• Geniş Sıcaklık Aralığı: -55°C ile 150°C arası güvenilir çalışma
• Otomatik Montaj Uyumluluğu: SMD paket ile seri üretim kolaylığı
• NPN Eşleşme: BCX55 ile tamamlayıcı çift oluşturabilme

Uygulama ve Devre Tasarımı

BCX53 PNP Transistör SMD SOT89 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel PNP Transistör Anahtarlama Devresi:

• Baz Direnci: 1kΩ-10kΩ (baz akımını sınırlamak için)
• Pull-Up Direnci: Kolektöre bağlanan yük direnci
• Akım Hesabı: I_C ≈ h_FE × I_B formülü ile akım hesabı
• Polarizasyon: PNP için emitör pozitif, kolektör negatif
• Anahtarlama Mantığı: Aktif için baz düşük, kapalı için yüksek

Yüksek Voltaj Sabit Akım Kaynağı:

• Emisör Direnci: R_E = (V_BE - 0.7V) / I_E formülüyle hesaplama
• Baz Polarizasyonu: Zener diyot veya gerilim bölücü ile referans
• Çıkış Akımı: I_out = I_E = V_BE / R_E
• Voltage Compliance: 80V maksimum çalışma aralığı
• Sıcaklık Dengelemesi: NTC veya direnç ile kompanzasyon

Push-Pull Amplifikatör Devresi:

• Komplementer Çift: BCX53 (PNP) ve BCX55 (NPN) transistörler
• Çapraz Geçiş Distorsiyonu: Bias devreleri ile önleme
• Geri Besleme: Distorsiyonu azaltmak için negatif geri besleme
• Sürücü Devresi: Düşük empedans çıkış için darlington konfigürasyonu
• Isı Dağıtımı: SOT89 paketi için PCB tasarımı optimizasyonu

Sorun Giderme ve İpuçları

BCX53 PNP Transistör SMD SOT89 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'de yeterli bakır alan bırakın, termal vialar ekleyin.
• Yüksek Voltaj Koruması: Voltaj piklerine karşı snubber devresi kullanın.
• Lehimleme Zorlukları: Uygun ısı, flux ve ön ısıtma uygulayın.
• Polarite Karışıklığı: PNP bağlantı şemasını doğrulayın.
• Kararsız Çalışma: Baz akımını stabilize edin, bypass kapasitörleri ekleyin.

SMD Tasarım ve Uygulama İpuçları

• Kolektör (merkez tab) için PCB'de geniş bakır alan oluşturun
• Isı dağılımı için kolektör pedinde çoklu termal vialar kullanın
• Yüksek voltaj uygulamalarında izolasyon mesafelerine dikkat edin
• Kolektör akımı yüksek ise PCB iz genişliğini artırın
• PNP transistörlerde mantık seviyelerinin ters olduğunu unutmayın
• SOT89 paketi için reflow veya sıcak hava lehimleme tekniği kullanın

Paket İçeriği
