BCP53 SMD Transistör PNP 100V 1.5A SOT223
BCP53, yüksek voltaj ve orta akım uygulamaları için tasarlanmış bir PNP bipolar güç transistörüdür. SOT-223 paketinde sunulan bu komponent, 1.5A sürekli kollektör akımı ve 100V maksimum kollektör-emiter voltajı ile zorlu uygulamalar için güvenilir bir çözüm sunar.
Yüksek voltaj dayanımı ve düşük doyma voltajı sayesinde BCP53, verimli güç kontrolü ve anahtarlama sağlar. Elektronik komponentler kategorisindeki bu PNP transistör, endüstriyel uygulamalardan güç kaynağı tasarımlarına kadar geniş bir alanda kullanılabilir.
SOT-223 paketinin geniş metal tab özelliği sayesinde gelişmiş termal performans sunan BCP53, kompakt tasarımlarda bile güvenilir çalışma sağlar. Transistör teknolojisinde önemli bir model olan BCP53, yüksek voltaj gerektiren PNP uygulamalarında ideal bir seçimdir.
Teknik Özellikler
BCP53 SMD Transistör PNP 100V 1.5A SOT223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: PNP
- Paket / Kılıf: SOT-223 (SC-73)
- Maksimum Kollektör-Emiter Voltajı (VCEO): 100V
- Maksimum Kollektör-Baz Voltajı (VCBO): 120V
- Maksimum Emiter-Baz Voltajı (VEBO): 5V
- Sürekli Kollektör Akımı (IC): 1.5A
- Puls Kollektör Akımı (ICM): 3,0A
- Kollektör-Emiter Doyma Voltajı (VCE(sat)): 0.6V (typ) @ IC = 500mA, IB = 50mA
- Baz-Emiter Doyma Voltajı (VBE(sat)): 1.0V (typ) @ IC = 500mA, IB = 50mA
- DC Akım Kazancı (hFE): 40-160 @ IC = 150mA, VCE = 5V
- Geçiş Frekansı (fT): 70MHz (typ)
- Kollektör-Baz Kapasitansı (Ccb): 15pF (typ)
- Yükselme Zamanı (tr): 60ns (typ)
- Depolama Zamanı (ts): 300ns (typ)
- Düşme Zamanı (tf): 150ns (typ)
- Maksimum Güç Dağılımı (Ptot): 1.5W @ 25°C
- Termal Direnç (RθJA): 100°C/W
- Çalışma Sıcaklığı (Tj): -55°C ile +150°C arası
- RoHS Uyumluluğu: Evet
- Üretici: ON Semiconductor / ST Microelectronics
Kullanım Alanları
BCP53 SMD Transistör PNP 100V 1.5A SOT223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Yüksek Voltaj Uygulamaları
- Endüstriyel kontrol sistemleri
- Yüksek voltajlı güç kaynakları
- Telekomünikasyon ekipmanları
- Anahtarlamalı güç devreleri
- Yüksek voltaj koruma sistemleri
Güç Yönetimi
- Akım kaynakları
- DC-DC dönüştürücüler
- Gerilim regülatörleri
- Akü şarj sistemleri
- Güç dağıtım devreleri
Endüstriyel Uygulamalar
- Motor kontrolörleri
- Solenoid sürücüleri
- Röle kontrol devreleri
- LED aydınlatma sürücüleri
- Sensör arayüzleri
Avantajlar ve Özellikler
BCP53 SMD Transistör PNP 100V 1.5A SOT223'ün sağladığı avantajlar ve öne çıkan özellikleri.
- Yüksek Voltaj Dayanımı: 100V maksimum VCEO değeri
- PNP Yapısı: Yüksek taraf anahtarlama imkanı
- İyi Akım Kapasitesi: 1.5A sürekli kollektör akımı
- SOT-223 Paketi: Kompakt boyut ve gelişmiş ısı dağıtımı
- Metal Tab: Gelişmiş termal performans
- Makul Akım Kazancı: 40-160 arasında hFE değeri
- Düşük Doyma Voltajı: Minimum güç kaybı
- Geniş Güvenli Çalışma Alanı: Zorlu uygulamalar için dayanıklılık
- Geniş Çalışma Sıcaklığı: -55°C ile +150°C arası
- SMD Montaj Kolaylığı: Otomatik yerleştirmeye uygunluk
Devre Tasarımı ve Kullanım
BCP53 SMD Transistör PNP 100V 1.5A SOT223'ün devre tasarımında kullanımı hakkında bilgiler.
İpucu: PNP transistörde baz negatif olduğunda iletimde olur, bağlantıları buna göre yapın.
Temel Bağlantı Yapılandırması:
- Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4: metal tab)
- Baz (Pin 1): Kontrol sinyali girişi
- Emiter (Pin 3): Pozitif besleme bağlantısı

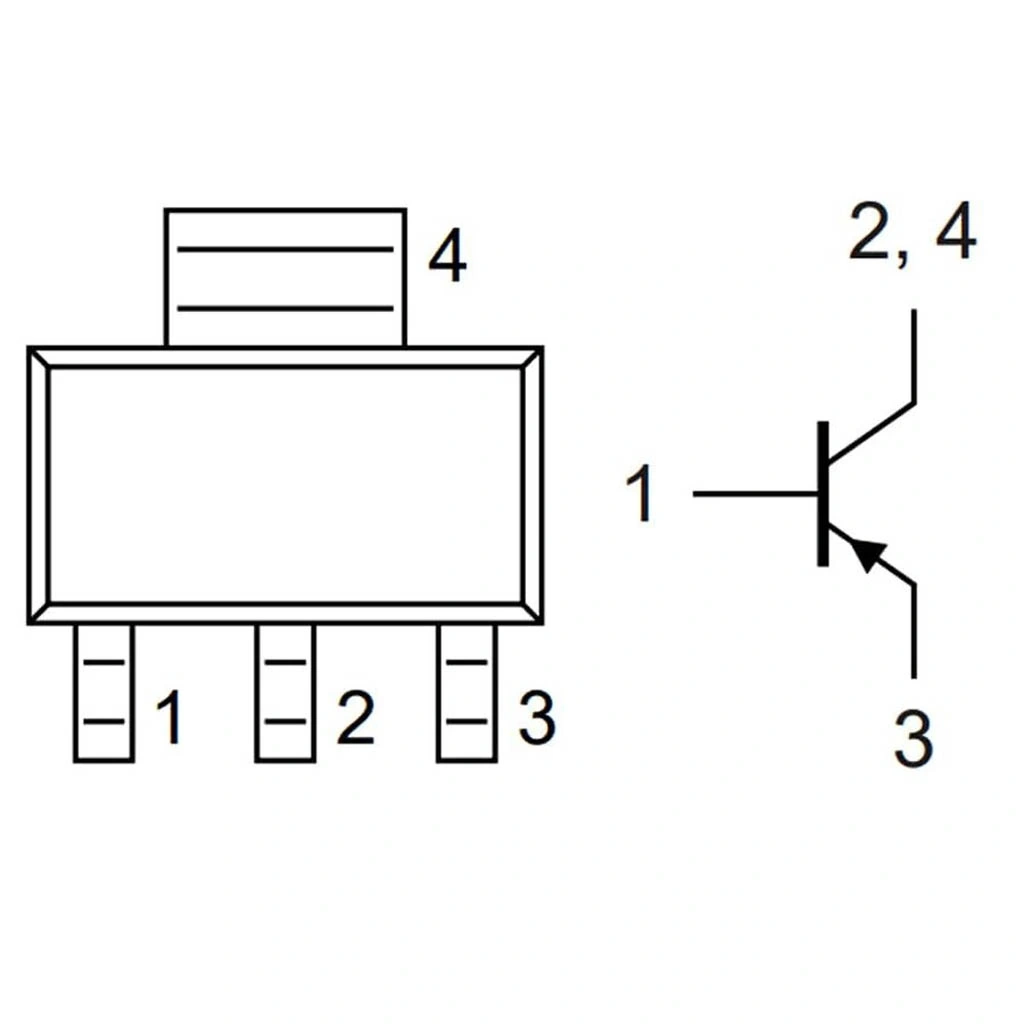

Pin Yapılandırması:
- SOT-223 paketinde pin dizilimi: 1-Baz, 2-Kollektör, 3-Emiter, 4-Kollektör (metal tab)
- Metal tab (Pin 4) kollektöre bağlıdır ve ana ısı dağıtım yüzeyidir
- PNP transistörde akım emiterden kollektöre doğru akar
- Baz negatif olduğunda (emitere göre) transistör iletimde olur
- Emiter genellikle pozitif besleme hattına bağlanır
Yüksek Voltaj PNP Transistör Kullanımı:
- Baz-emiter arasına 10-47kΩ pull-up direnci bağlayın
- Baza 1-4.7kΩ seri direnç üzerinden kontrol sinyali uygulayın
- Mikrodenetleyici ile sürmek için open-collector veya open-drain çıkış kullanın
- Baz akımını kollektör akımının %5-10'u civarında tutun
- Özellikle 50V üzeri uygulamalarda koruma diyotları ekleyin
Yüksek Voltaj Devreleri Tasarımı:
- Komponentler arası yeterli izolasyon mesafesi bırakın (100V için min 1.5mm)
- Yüksek voltaj yollarında keskin köşelerden kaçının
- Baz sürme devresinde zener diyotlar ile aşırı voltaj koruması sağlayın
- İndüktif yükler için koruyucu snubber devreleri ekleyin
- Termal yönetim için metal tab altında geniş bakır alan sağlayın
Sorun Giderme ve İpuçları
BCP53 SMD Transistör PNP 100V 1.5A SOT223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Transistör İletim Sorunu: PNP sürme polaritesini kontrol edin
- Gerilim Dayanımı Aşılması: Gerilim koruma devreleri ekleyin
- Isınma Problemi: PCB'de yeterli soğutma alanı oluşturun
- İndüktif Yüklerde Arıza: Uygun koruma diyotları ve snubber devresi ekleyin
- Yetersiz Akım İletimi: Baz akımını optimize edin
Yüksek Voltaj Uygulamaları İpuçları
- Güvenlik için nominal gerilim değerinin %60-70'i civarında çalışın
- Kollektör-emiter arası gerilim değişimlerini sınırlandırmak için snubber devreleri kullanın
- PCB tasarımında yüksek voltaj izolasyonu için kaçak akım yollarını önleyin
- Kollektör-emiter üzerindeki gerilim darbelerini sönümlemek için 100kΩ + 1nF RC devresi ekleyin
- Nem yoğuşmasını önlemek için yüksek voltaj tasarımlarında kaplama kullanın
Verimli Kullanım İpuçları

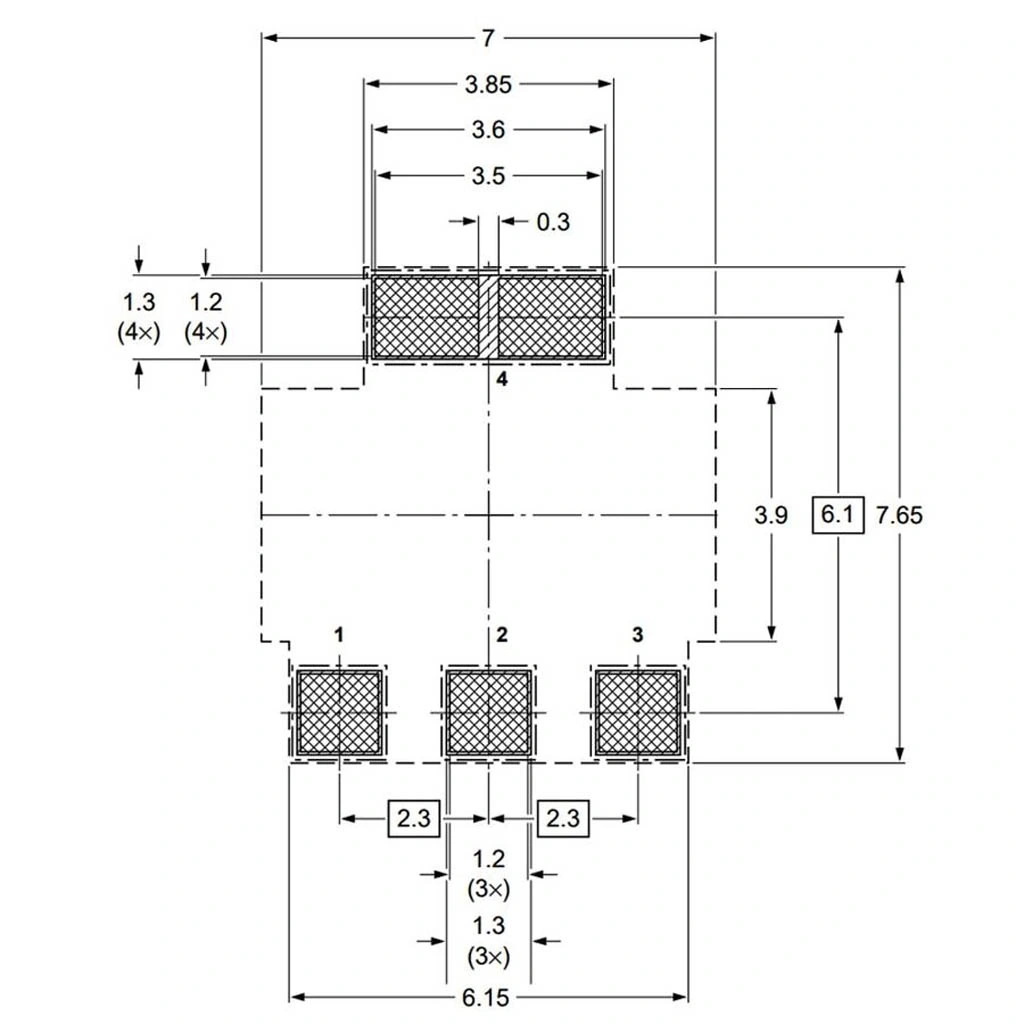

- Metal tab için en az 25mm² bakır alan ve termal vialar kullanın
- PNP transistör için gerekli sürme voltajının NPN'den farklı olduğunu unutmayın
- Baz akımını optimize ederek doyma bölgesinde çalışmasını sağlayın
- Hızlı anahtarlama için baz kapasitansını azaltacak hızlandırıcı devre ekleyin
- Anahtarlama frekansını 100kHz altında tutarak verimli çalışma sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç elektroniği ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
BCP53 PNP transistörünü NPN transistör yerine ne zaman kullanmalıyım?
Yüksek taraf anahtarlaması (high-side switching), pozitif voltaj kontrolü veya toprak referanslı yüklerin kontrolü gerektiğinde PNP transistör tercih edilir.
100V değeri pratikte ne anlama gelir?
Transistörün kollektör-emiter arasında güvenle çalışabileceği maksimum voltajdır. Güvenlik payı için 60-80V aralığında kullanılması önerilir.
BCP53 ile 48V LED sürücü yapabilir miyim?
Evet, 100V dayanımı sayesinde 48V sistemlerde güvenle kullanılabilir. Akım sınırlama direnci ve uygun soğutma gereklidir.
Arduino ile bu PNP transistörü nasıl sürebilirim?
Arduino GPIO'yu LOW yaparak transistör açılır. Baz-emiter arası pull-up direnci ve NPN/MOSFET ile seviye çevirici devre kullanılması önerilir.
SOT-223 paketi için PCB'de ne kadar bakır alan gerekli?
En az 25mm² bakır alan önerilir. 1A üzeri akımlarda 50mm² ve termal vialar kullanılmalıdır.
BCP53 ile 12V 1A röle kontrol edebilir miyim?
Evet, 1.5A kapasitesi ile 1A röle için uygundur. Emiter pozitif beslemede, kollektör rölenin bir ucunda, diğer ucu toprakta olmalıdır.
BCP53'ün 2N2907'den farkı nedir?
BCP53 daha yüksek voltaj (100V) ve akım (1.5A) kapasitesine sahip SMD bir komponenttir. 2N2907 ise 60V/0.6A kapasiteli THT pakette sunulur.
PNP transistörün iletimde güç kaybı nasıl hesaplanır?
P = Vce × Ic formülü ile hesaplanır. Örneğin 0.6V doyma voltajında 1A akımda 0.6W ısı üretilir.
