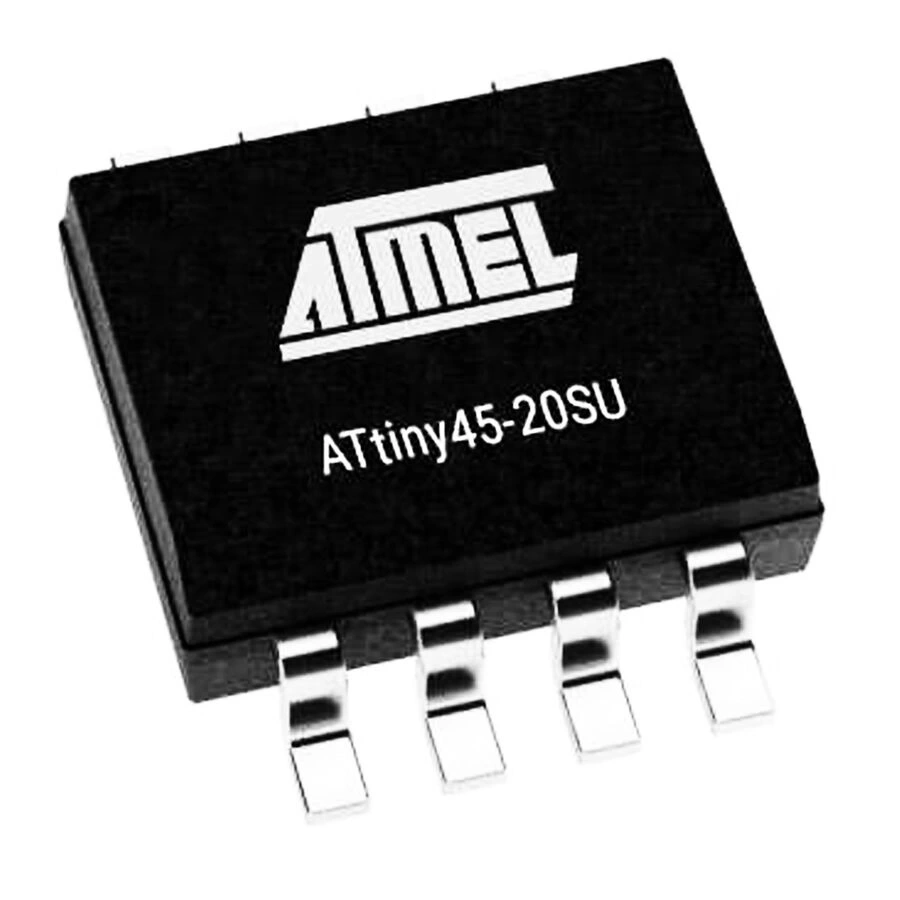

ATtiny45-20SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8

ATtiny45-20SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8

ATtiny45-20SU, Microchip (eski Atmel) firmasının ürettiği kompakt ve düşük güç tüketimli bir 8-bit AVR mikrodenetleyicidir. SOIC-8 paketinde sunulan bu entegre, 20 MHz'e kadar çalışabilen işlemcisi ve minimal alan gerektiren uygulamalar için ideal özelliklere sahiptir.

4 KB Flash bellek, 256 bayt EEPROM ve 256 bayt SRAM ile donatılan bu mikrodenetleyiciler, küçük projelerde mükemmel performans sunar.

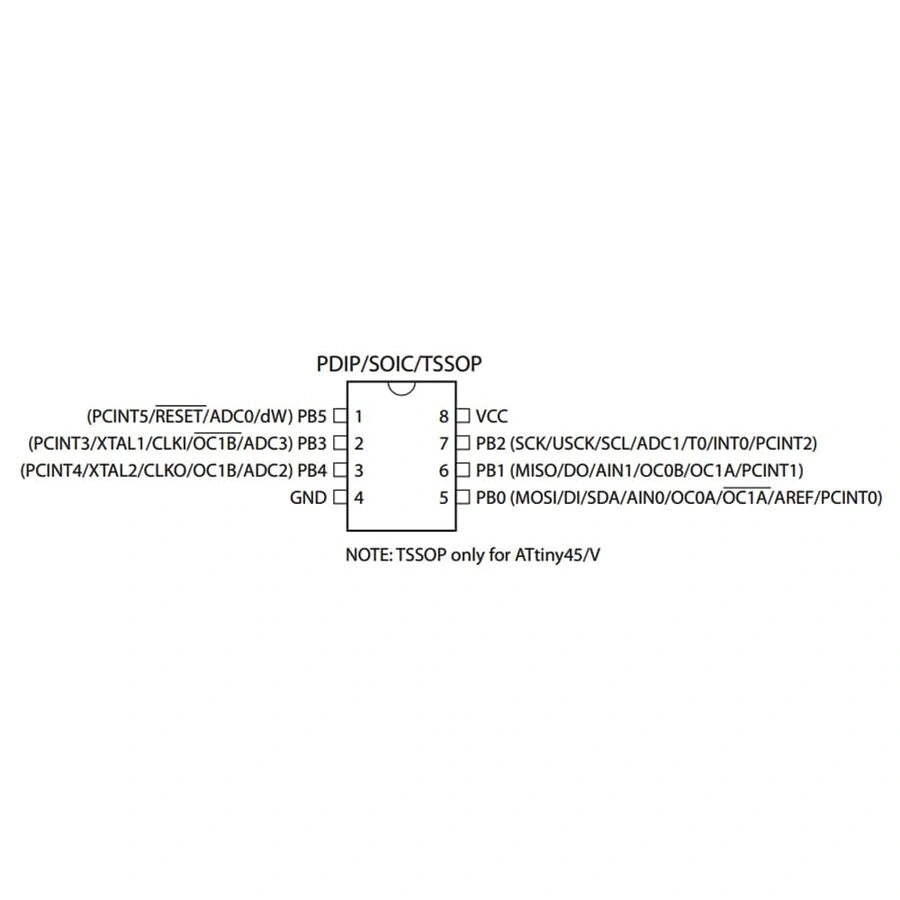

USI (Universal Serial Interface) özelliği sayesinde SPI ve I²C protokollerini destekleyen bu elektronik komponent, 6 GPIO pini ile sensör okuma, LED kontrolü gibi temel görevleri yerine getirebilir.

Düşük güç tüketimi ve küçük boyutu ile öne çıkan Microchip mikrodenetleyici ailesinin üyesi olan ATtiny45, pil ile çalışan veya enerji hasadı yapan projelerde sıklıkla tercih edilmektedir.

Teknik Özellikler

ATtiny45-20SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: AVR ATtiny
• Model: ATtiny45-20SU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz (harici osilator ile)
• Dahili Osilatör: 8 MHz (fabrika kalibrasyonlu), PLL ile 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 4 KB
• RAM Belleği: 256 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 6
• ADC Kanalları: 4 kanal. 10-bit çözünürlük
• PWM Kanalları: 3
• Haberleşme Arayüzleri: USI (SPI, I²C protokollerini destekler)
• Zamanlayıcılar: 2 (8-bit ve 16-bit)
• Analog Komparatör: Var
• Çalışma Gerilimi: 2.7V - 5.5V (20MHz için 4.5V - 5.5V)

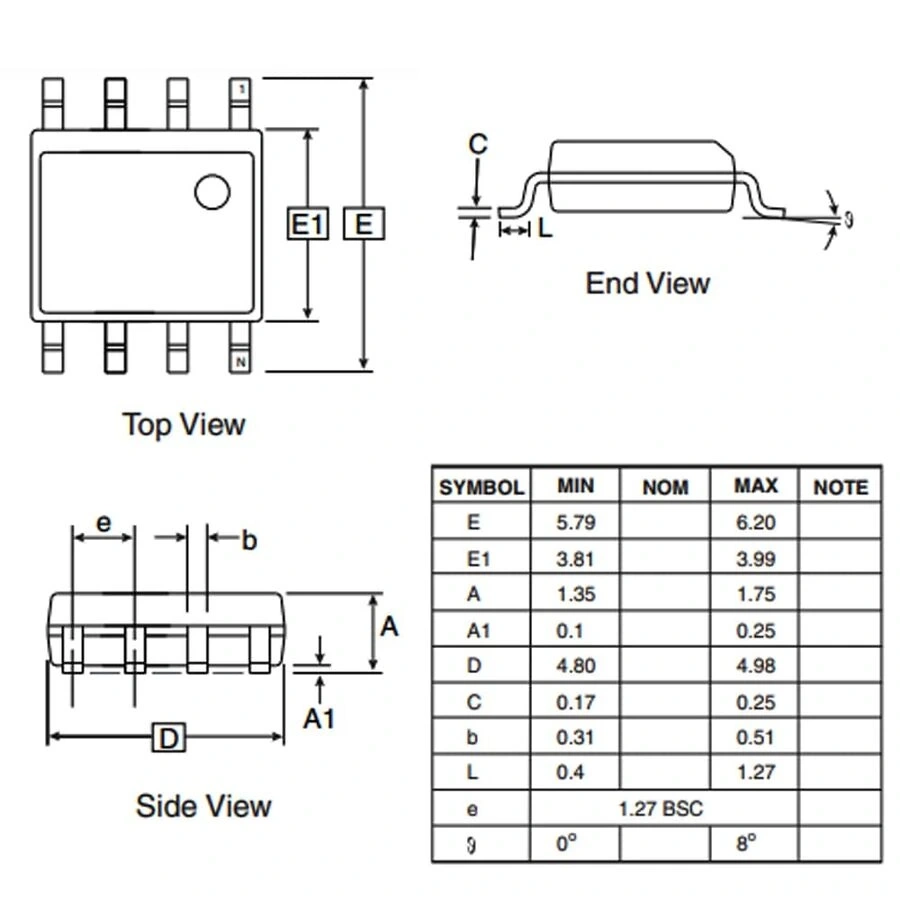

• Paket Tipi: SOIC-8 (Surface Mount)
• Boyutlar: 5.00mm x 4.00mm x 1.75mm
• Pin Aralığı: 1.27mm
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Detektörü: Programlanabilir seviyeler
• Güç Tüketimi (Aktif): ~0.3mA @ 1MHz, 3V
• Güç Tüketimi (Power-down): <0.1µA @ 3V
• Güç Tüketimi (Idle): ~0.1mA @ 1MHz, 3V
• Flash Programlama Döngüsü: 10,000 yazma/silme
• EEPROM Programlama Döngüsü: 100,000 yazma/silme
• Veri Saklama Süresi: 20+ yıl
• Programlama Arayüzleri: ISP (In-System Programming), High Voltage Serial Programming
• Dahili Kalibre Edilmiş RC Osilatör: ±10% hassasiyet
• Uyku Modları: Idle, ADC Noise Reduction, Power-down, Standby
• RoHS Uyumluluğu: Evet
• Dahili Fuse Bitleri: Saat kaynağı, reset, bootloader ve koruma seçenekleri için

Kullanım Alanları

ATtiny45-20SU mikrodenetleyicinin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Cihazlar

• LED ışık efekt kontrolleri
• Mini uzaktan kumandalar
• Elektronik aksesuarlar
• Basit oyuncaklar ve gadget'lar
• Küçük boyutlu sensör okuyucular

Pil ile Çalışan Uygulamalar

• Kablosuz sensörler
• Giyilebilir elektronik cihazlar
• Enerji hasadı yapan sistemler
• Pil ömrü izleme devreleri
• Ultra düşük güç veri kaydediciler

Akıllı Sensör Uygulamaları

• Sıcaklık ve nem ölçerler
• Hareket dedektörleri
• Işık sensörü kontrol devreleri
• Kapasitif dokunma sensörleri
• Akıllı enerji ölçüm modülleri

Ara Yüz ve Kontrol Devreleri

• I²C/SPI protokol dönüştürücüleri
• Motor kontrol sistemleri
• Anahtarlama devreleri
• Basit kullanıcı arayüzleri
• Küçük otomasyon modülleri

Avantajlar ve Özellikler

ATtiny45-20SU mikrodenetleyicinin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: SOIC-8 paketi ile minimum PCB alanı kaplar
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için ideal
• Fiyat-Performans Dengesi: Uygun maliyetle temel mikrodenetleyici özellikleri
• Çok Yönlü I/O Pinleri: Neredeyse tüm pinler alternatif fonksiyonlara sahiptir
• Dahili Osilatör: Harici kristal veya rezonatör gerektirmez
• Güçlü PWM Yeteneği: 8-bit ve 16-bit PWM ile hassas kontrol
• Universal Serial Interface: SPI ve I²C protokollerini tek bir modülle destekler
• Yüksek Hızlı İşlemci: 20 MHz'e kadar çalışma frekansı
• Kalıcı Veri Depolama: 256 bayt EEPROM ile ayar ve veri saklama
• Çoklu Uyku Modları: Uygulamanın ihtiyacına göre güç tasarrufu seçenekleri
• 10-bit ADC: Hassas analog ölçüm kabiliyeti
• Geniş Çalışma Sıcaklığı: Endüstriyel koşullara uygun

Programlama ve Geliştirme

ATtiny45-20SU mikrodenetleyicinin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio 7 (veya daha yeni) IDE
• Arduino IDE (ATtiny core paketi ile)
• AVR-GCC derleyicisi
• USBasp, USBtinyISP veya Atmel-ICE programlayıcı
• SOIC-8 test klipsi veya adaptör soket
• Breadboard ve bağlantı kabloları
• 3.3V veya 5V güç kaynağı
• Geliştirme kartı (Digispark gibi, opsiyonel)
• Pull-up dirençleri (I²C için)
• Bypasss kapasitörleri (güç stabilizasyonu için)

Önemli yazılım kütüphaneleri ve araçlar:

• AVR-libc: Standart C kütüphanesi
• ATTinyCore: Arduino IDE için ATtiny desteği
• TinyWireM: ATtiny için I²C kütüphanesi
• USI TWI: Hardware I²C implementasyonu
• DigiUSB: Basit USB iletişimi (Digispark üzerinde)
• SoftSerial: Yazılımsal UART implementasyonu
• AVRDUDE: AVR programlama yazılımı

Sorun Giderme ve İpuçları

ATtiny45-20SU kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Başarısız: ISP bağlantılarını kontrol edin, programlama hızını düşürün veya pull-up dirençleri ekleyin.
• Osilatör Sorunları: Fuse bitlerini doğru ayarladığınızdan emin olun, yanlış ayarlar çipi kilitleyebilir.
• I/O Pin Yetersizliği: Multiplexing teknikleri kullanın, shift register entegreleri ekleyin.
• Voltaj Dalgalanmaları: VCC ve GND arasına 0.1μF bypass kapasitör ekleyin.
• Yanlış ADC Ölçümleri: Referans voltajını stabilize edin ve analog gürültü kaynaklarından uzak tutun.

Verimli Kullanım İpuçları

• Maksimum pin kullanımı için pin paylaşımı ve zaman paylaşımlı I/O teknikleri uygulayın
• Güç tüketimini azaltmak için etkin olmayan periferalleri kapatın
• Watchdog timer ile sistemin kilitlenmesini önleyin
• Assembly dili veya optimize C kodu ile bellek kullanımını minimumda tutun
• 20 MHz'de çalışabilmesi için 4.5V-5.5V besleme voltajı sağlayın
• Dahili pull-up dirençlerini kullanarak harici komponent sayısını azaltın
• Bootloader yerine doğrudan ISP programlama kullanarak bellek alanını maksimize edin

Paket İçeriği

• ATtiny45-20SU SMD 8-Bit 20MHz Mikrodenetleyici SOIC-8
