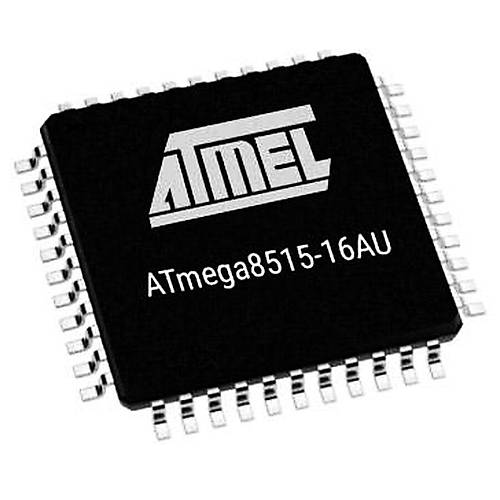

ATMEGA8515-16AU SMD 8-Bit 16MHz TQFP-44

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44

ATmega8515-16AU, Microchip (eski Atmel) firmasının güçlü 8-bit AVR mikrodenetleyicisidir. TQFP-44 SMD paketinde sunulan bu entegre, 16 MHz çalışma frekansı ile yüksek performans gerektiren projeler için tasarlanmıştır.

8KB Flash, 512 bayt EEPROM ve 512 bayt SRAM bellekleri içeren bu mikrodenetleyiciler, zengin I/O özellikleri ve çevre birimleri ile kompakt, çok yönlü uygulamalar için idealdir.

Çok sayıda I/O pini sunan ATmega8515-16AU, çeşitli elektronik komponentler ile uyumlu çalışarak, Microchip PIC mikrodenetleyici alternatifi arayan geliştiriciler için güçlü bir seçenektir.

Teknik Özellikler

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega8515-16AU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 16 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 8.192 KB (8K x 16-bit)
• SRAM Belleği: 512 Bayt
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 35
• ADC Kanalları: Yok
• PWM Kanalları: 1
• Seri Haberleşme: USART, SPI
• Zamanlayıcı Modülleri: 2 (bir 8-bit, bir 16-bit)
• Komparatörler: Yok
• Kesme (Interrupt) Kaynakları: 17
• Çalışma Gerilimi: 4.5V - 5.5V
• Paket Tipi: TQFP-44 (Thin Quad Flat Package)
• Pin Sayısı: 44
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Var
• Power-on Reset: Var
• Programlama Arayüzü: ISP, JTAG
• Güç Tüketimi (Aktif): ~5.5mA @ 5V, 4MHz
• Güç Tüketimi (Power-down): <1µA @ 5V
• RoHS Uyumluluğu: Evet

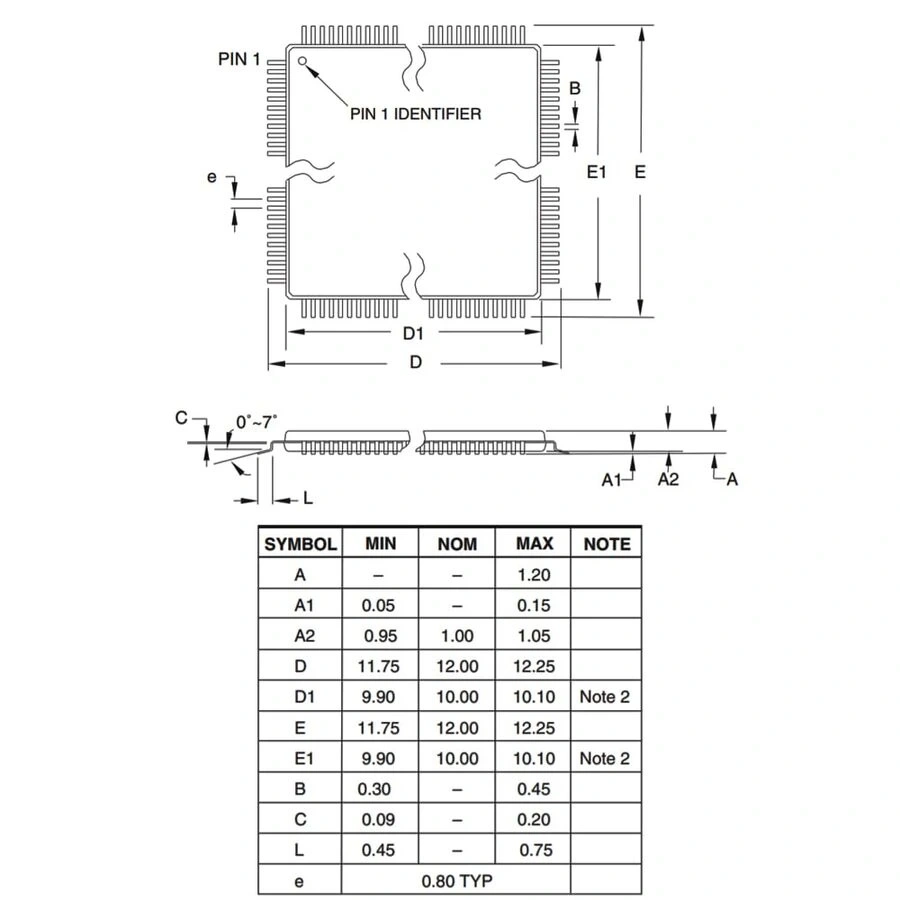

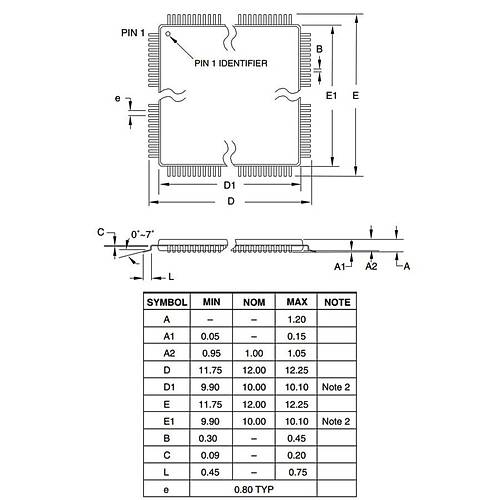

• Kılıf Boyutları: 10mm x 10mm x 1mm

Kullanım Alanları

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC benzeri kontrol üniteleri
• Motor kontrol sistemleri
• Makine otomasyon devreleri
• İşlem kontrol sistemleri
• Veri toplama ve denetleme

Genişleme Modülleri

• I/O genişletici kartları
• Arayüz adaptörleri
• Protokol dönüştürücüler
• Çoklu cihaz kontrolörleri
• Paralel port sistemleri

Haberleşme Uygulamaları

• Ağ geçitleri
• Protokol çeviriciler
• Terminal cihazları
• Veri işleme birimleri
• Uzaktan kontrol sistemleri

Avantajlar ve Özellikler

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44'ün sağladığı avantajlar ve çözümler.

• Yüksek I/O Pin Sayısı: 35 programlanabilir I/O pini
• Kompakt SMD Paket: TQFP-44 ile alan tasarrufu
• Yüksek Performans: 16 MHz çalışma frekansı
• Güçlü İşlem Kapasitesi: 16 MIPS'e kadar işlem gücü
• Harici Bellek Arayüzü: 64KB harici veri belleği bağlantısı
• Çoklu Haberleşme: USART ve SPI protokol desteği
• JTAG Arayüzü: Gelişmiş hata ayıklama ve test imkanı
• Kalıcı Veri Saklama: 512 bayt EEPROM ile konfigürasyon bilgisi depolama
• Parallel Slave Port: Harici mikrodenetleyicilerle hızlı paralel iletişim
• Düşük Güç Modları: Çeşitli uyku modları ile enerji tasarrufu

Programlama ve Geliştirme

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44'ün programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVRISP mkII veya Atmel-ICE programlayıcı
• TQFP-44 adaptör veya programlama soketleri
• ISP (In-System Programming) veya JTAG bağlantı kabloları
• SMD prototipleme kartı

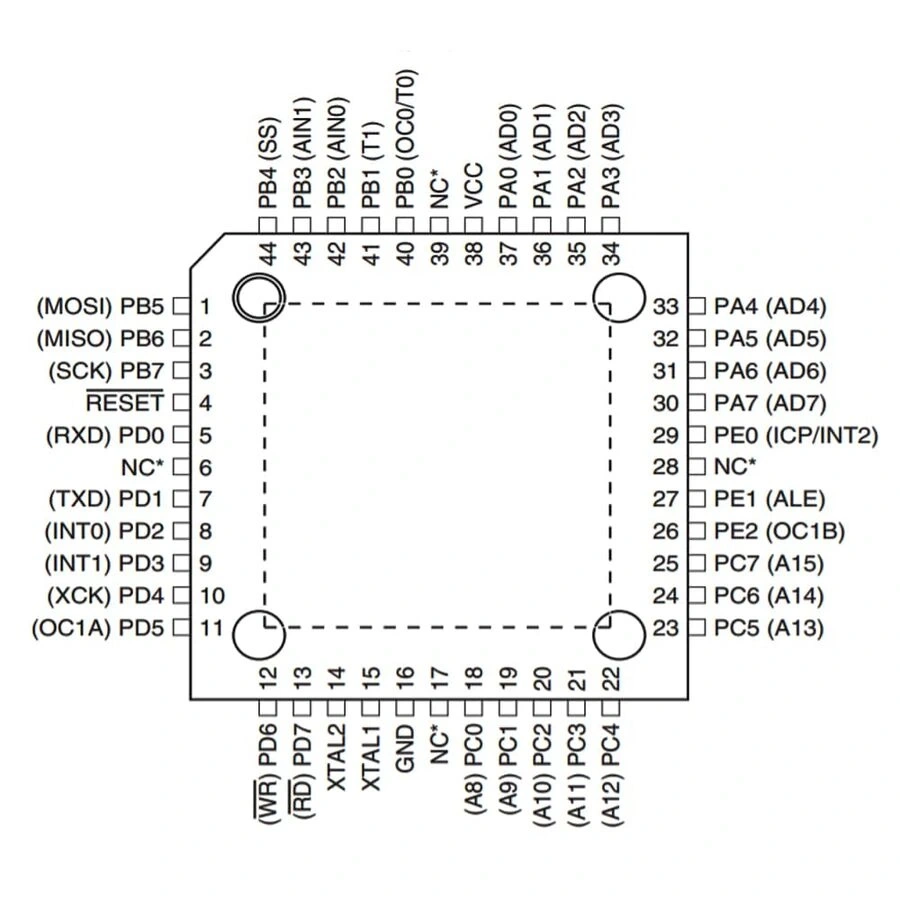

ATmega8515-16AU'nun önemli port yapıları:

• PORTA (PA0-PA7): 8-bit çift yönlü I/O portu
• PORTB (PB0-PB7): 8-bit çift yönlü I/O portu, SPI
• PORTC (PC0-PC7): 8-bit çift yönlü I/O portu, harici bellek adresi
• PORTD (PD0-PD7): 8-bit çift yönlü I/O portu, USART
• PORTE (PE0-PE2): 3-bit çift yönlü I/O portu, harici bellek kontrolü
• RESET: Sistem reset ve program/debug arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• ALE: Harici Adres Latch Enable
• VCC/GND: Güç ve toprak bağlantıları

Sorun Giderme ve İpuçları

ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehimleme Zorlukları: Reflow lehimleme veya TQFP adaptör kartı kullanın
• Harici Bellek Zamanlama Sorunları: Doğru gecikme ve tutma sürelerini ayarlayın
• Programlama Hataları: ISP/JTAG bağlantılarını ve Fuse bit ayarlarını kontrol edin
• Osilatör Sorunları: Kristal ve kapasitör değerlerini doğru seçin
• Güç Kaynağı Kararsızlığı: Yeterli bypass kapasitörlerini PCB'ye ekleyin

Verimli Kullanım İpuçları

• Parallel Slave Port (PSP) özelliğini ana mikrodenetleyici ile hızlı veri alışverişi için kullanın
• Harici bellek arayüzü ile SRAM veya EEPROM bağlayarak bellek kapasitesini artırın
• JTAG arayüzü ile gerçek zamanlı hata ayıklama yapın
• Programlama için toplu konfigürasyon için fuse bit hesaplayıcı araçları kullanın
• Çok sayıda I/O pini için port register'larını doğru şekilde yönetin
• Sleep modu ile güç tüketimini minimize edin

Paket İçeriği

• ATmega8515-16AU SMD 8-Bit 16MHz TQFP-44
