ATMEGA328P-PU 8-Bit 20 MHz Mikrodenetleyici - Microcontroller

ATmega328P-PU 8-Bit 20 MHz Mikrodenetleyici Microcontroller

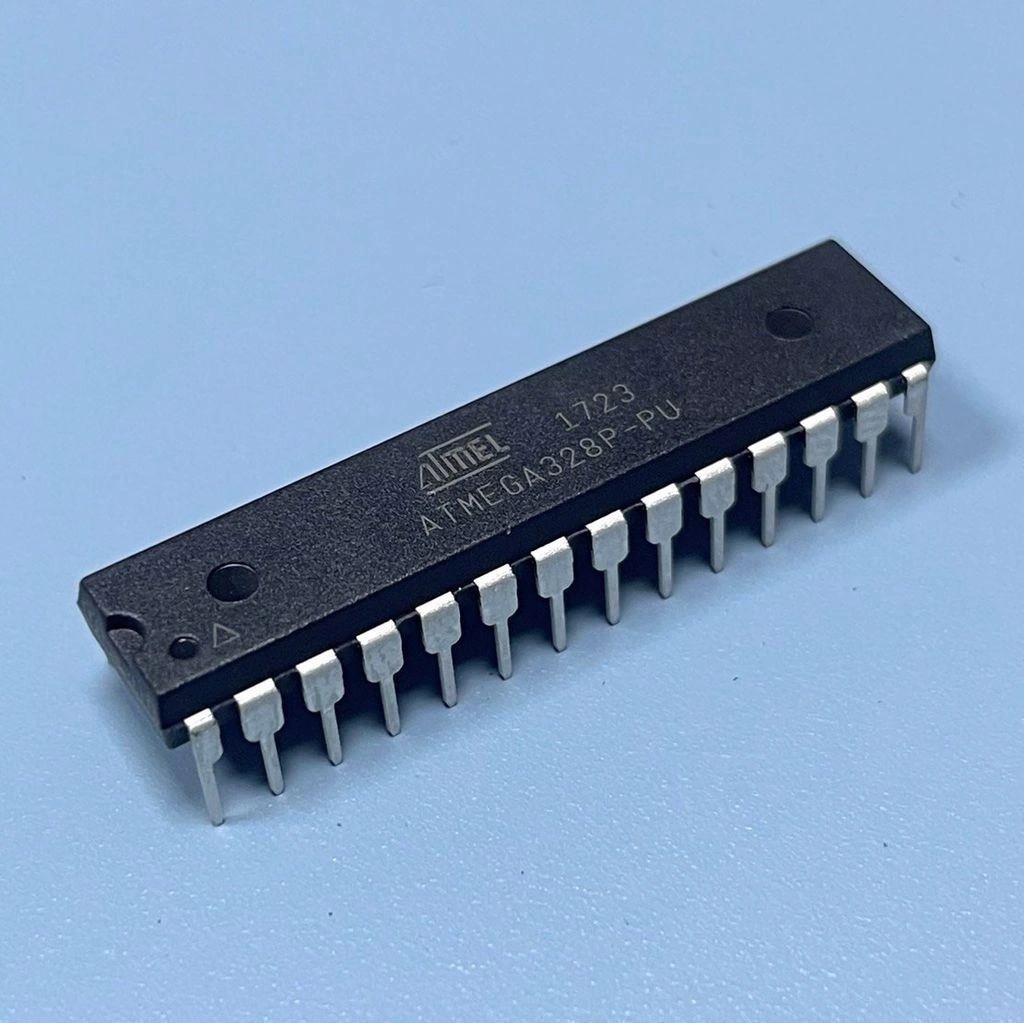

ATmega328P-PU, Arduino platformundaki en popüler mikrodenetleyicilerden biridir. 28 pinli DIP paketi formatında sunulan bu çip, prototipler ve hobi projeleri için idealdir.

20 MHz'e kadar çalışabilen, 32KB flash belleğe sahip bu güçlü mikrodenetleyici. düşük güç tüketimi ve zengin çevre birimleriyle elektronik projelerinizde kusursuz performans sunar.

Elektronik Komponentler kategorisinin önemli bir parçası olan ATmega328P-PU, DIY projelerde sıkça tercih edilir. Microchip PIC Mikrodenetleyici serilerine alternatif olarak Arduino ekosistemi desteğiyle dikkat çeker.

Teknik Özellikler

ATmega328P-PU'nun kapsamlı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mimari: AVR (8-bit RISC)
• Model: ATmega328P-PU
• CPU Hızı: 20 MHz maksimum (16 MHz önerilen)
• Flash Bellek: 32 KB (bootloader için 0,5 KB kullanılır)
• SRAM: 2 KB
• EEPROM: 1 KB
• I/O Pinleri: 23 programlanabilir pin
• Analog Girişler: 6 kanal, 10-bit ADC
• PWM Çıkışları: 6 kanal
• UART: 1
• SPI: 1
• I²C (TWI): 1
• Paket Tipi: DIP-28
• Çalışma Voltajı: 1,8V - 5,5V
• Zamanlayıcılar: İki 8-bit, bir 16-bit
• Kesme Kaynakları: 26 farklı kaynak
• Watchdog Timer: Programlanabilir
• Güç Tüketimi (Aktif): 0,2 mA @ 1 MHz, 3V
• Güç Tüketimi (Power-down modu): 0,1 μA @ 3V
• Çalışma Sıcaklığı: -40°C ~ +85°C

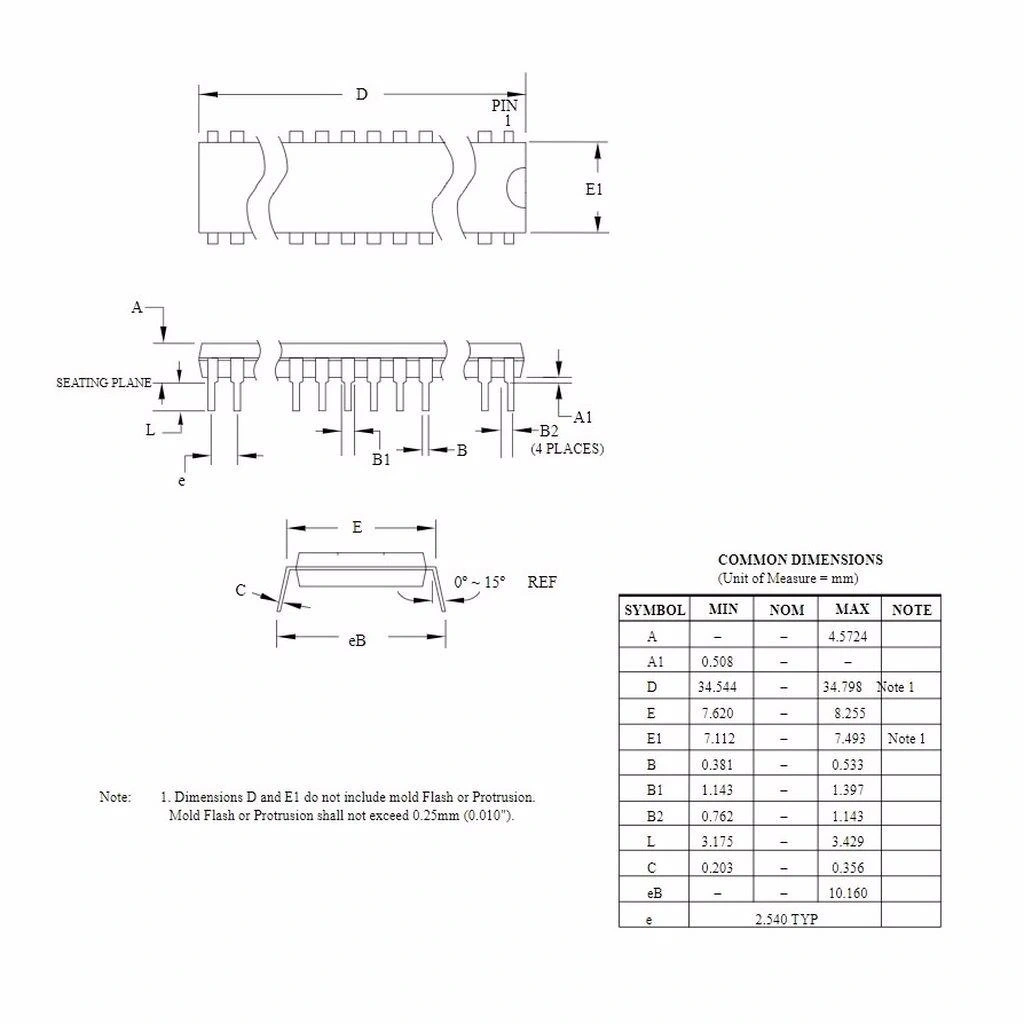

• Boyutlar: 35mm x 7,5mm x 4mm (yaklaşık)

Bağlantı ve Kullanım

ATmega328P-PU'nun bağlantısı ve programlanması ile ilgili bilgiler.

ATmega328P-PU'yu devreye bağlamak için minimum gereksinimler:

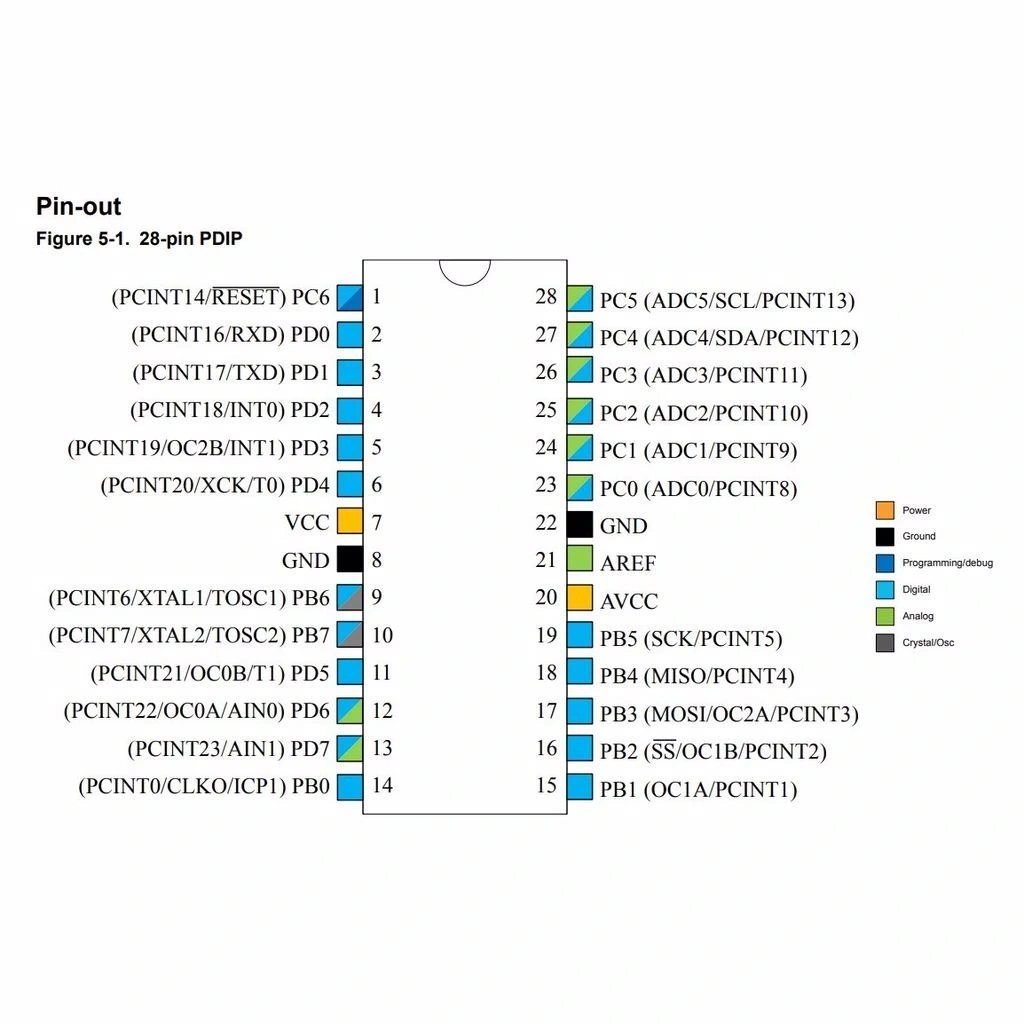

1. Güç Bağlantısı: VCC (Pin 7) ve AVCC (Pin 20) 3,3V veya 5V'a, GND (Pin 8, 22) toprak hattına bağlanır.
2. Reset Pin: RESET (Pin 1) 10K direnç üzerinden VCC'ye bağlanmalıdır.
3. Osilatör: Harici kristal kullanımı için XTAL1 (Pin 9) ve XTAL2 (Pin 10) pinlerine 16MHz kristal ve iki adet 22pF kapasitör bağlanır. Dahili osilatör de kullanılabilir.
4. Bypass Kapasitörü: VCC ve GND arasına 100nF seramik kapasitör bağlayın.
5. AREF: Analog referans gerilimine bağlanabilir veya 100nF kapasitör üzerinden GND'ye bağlanabilir.

ATmega328P-PU'yu programlamak için iki temel yöntem vardır:

1. Seri Programlama (UART): Bootloader yüklüyse, FTDI adaptörü veya USB-TTL dönüştürücü kullanarak Arduino IDE üzerinden programlanabilir. RX (Pin 2), TX (Pin 3), RESET, VCC ve GND bağlantıları gereklidir.
2. ISP Programlama: Bootloader yüklü değilse, MOSI (Pin 17), MISO (Pin 18), SCK (Pin 19), RESET, VCC ve GND pinlerini harici bir ISP programlayıcıya bağlayın.

ATmega328P-PU, Arduino IDE'nin yanı sıra Atmel Studio, PlatformIO veya AVR-GCC gibi geliştirme ortamlarıyla da programlanabilir. Arduino IDE kullanırken "Arduino Uno" kartını seçmek yeterlidir.

Geliştirme Ortamları

• Arduino IDE: Başlangıç seviyesi için ideal, geniş kütüphane desteği
• Atmel Studio: Profesyonel geliştirme, hata ayıklama özellikleri
• PlatformIO: Modern geliştirme platformu, çoklu platform desteği
• AVR-GCC: Komut satırı araçları, maksimum esneklik

Uygulama Alanları

ATmega328P-PU Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Eğitim ve Geliştirme

• Gömülü sistem eğitimi
• Mikrodenetleyici programlama öğrenimi
• Elektronik prototipleme
• Hızlı proje geliştirme
• Arduino uyumlu projeler

Hobi ve DIY Projeler

• Akıllı ev sistemleri
• Robotik uygulamalar
• Model kontrolü (uçak, araba)
• LED kontrolü ve aydınlatma
• Küçük oyun konsolları

Sensör Uygulamaları

• Hava durumu istasyonları
• Sıcaklık ve nem monitörleri
• Hareket algılama sistemleri
• Veri toplama cihazları
• IoT sensör düğümleri

Proje Örnekleri

ATmega328P-PU mikrodenetleyici kullanılarak yapılabilecek proje örnekleri.

Akıllı Sera Kontrol Sistemi

ATmega328P-PU ile bir sera için akıllı kontrol sistemi oluşturabilirsiniz. DHT22 sensörü sıcaklık ve nem verilerini toplar. Toprak nem sensörleri, bitkilerin su ihtiyacını belirler.

Işık sensörü (LDR) ile aydınlatma seviyesini ölçebilir, gerektiğinde LED aydınlatmayı devreye sokabilirsiniz. Nem düşükse, röle kontrollü sulama sistemi otomatik olarak çalışır.

16x2 LCD ekran ile sistem durumunu görüntüleyebilir, ayarları değiştirebilirsiniz. RTC modülü ile zamana bağlı otomatik kontroller ekleyebilir, SD kart modülü ile verileri kaydedebilirsiniz.

Kablosuz Veri İzleme İstasyonu

ATmega328P-PU ve nRF24L01 modülü kullanarak kablosuz sensör ağı kurabilirsiniz. Farklı konumlardaki sensör düğümleri, ortam verilerini merkezi bir istasyona iletir.

Her sensör düğümünde, ATmega328P-PU çeşitli sensörlerden veri toplar ve düşük güç modunda çalışarak pil ömrünü uzatır. Veriler nRF24L01 modülü ile kablosuz olarak aktarılır.

Merkezi istasyonda başka bir ATmega328P-PU, gelen verileri işler ve OLED ekranda gösterir veya SD karta kaydeder. HC-05 Bluetooth modülü ekleyerek, verileri mobil uygulamaya da aktarabilirsiniz.

Dijital Müzik Enstrümanı

ATmega328P-PU ile basit bir elektronik müzik enstrümanı tasarlayabilirsiniz. Dokunmatik sensörler veya butonlar, farklı notaları tetiklemek için kullanılır.

Piezo buzzer veya küçük hoparlör, ses çıkışı için kullanılır. PWM kanalları farklı tonları ve ses efektlerini üretmek için programlanır.

Potansiyometreler ile ses seviyesi ve efekt parametrelerini kontrol edebilirsiniz. EEPROM'a kaydedilen melodiler, tekrar oynatma için kullanılabilir. LED'ler, görsel geri bildirim olarak programlanabilir.

Sorun Giderme ve İpuçları

ATmega328P-PU kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Bootloader Sorunu: Mikrodenetleyici programlanamıyorsa, bootloader yüklü olmayabilir veya bozulmuş olabilir. ISP programlayıcı ile bootloader'ı yeniden yükleyin.
• Osilatör Sorunları: Mikrodenetleyici çalışmıyorsa, osilatör bağlantılarını kontrol edin. Fuse bitleri yanlış ayarlanmış olabilir.
• Voltaj Problemleri: Kararsız çalışma durumunda güç kaynağınızı kontrol edin. ATmega328P-PU stabil bir güç kaynağı gerektirir.
• ISP Programlama Hatası: Bağlantıları ve programlayıcı ayarlarını kontrol edin. Arduino IDE'de doğru kartın ve programlayıcının seçili olduğundan emin olun.
• I/O Pin Sorunları: Pinlerin doğru yönde (giriş/çıkış) ayarlandığından emin olun. Pull-up veya pull-down gerekebilir.

Performans İpuçları

• Güç hattına 100nF bypass kapasitörü ekleyerek gürültüyü azaltın.
• CPU hızı/güç tüketimi dengesi için doğru clock frekansını seçin.
• Pille çalışan projelerde sleep modları kullanın.
• Interrupt'ları etkin kullanarak tepki süresini iyileştirin.
• Kritik zamanlama gerektiren uygulamalar için port manipülasyonu kullanın.

Paket İçeriği

• 1 adet ATmega328P-PU 8-Bit 20 MHz Mikrodenetleyici Microcontroller
