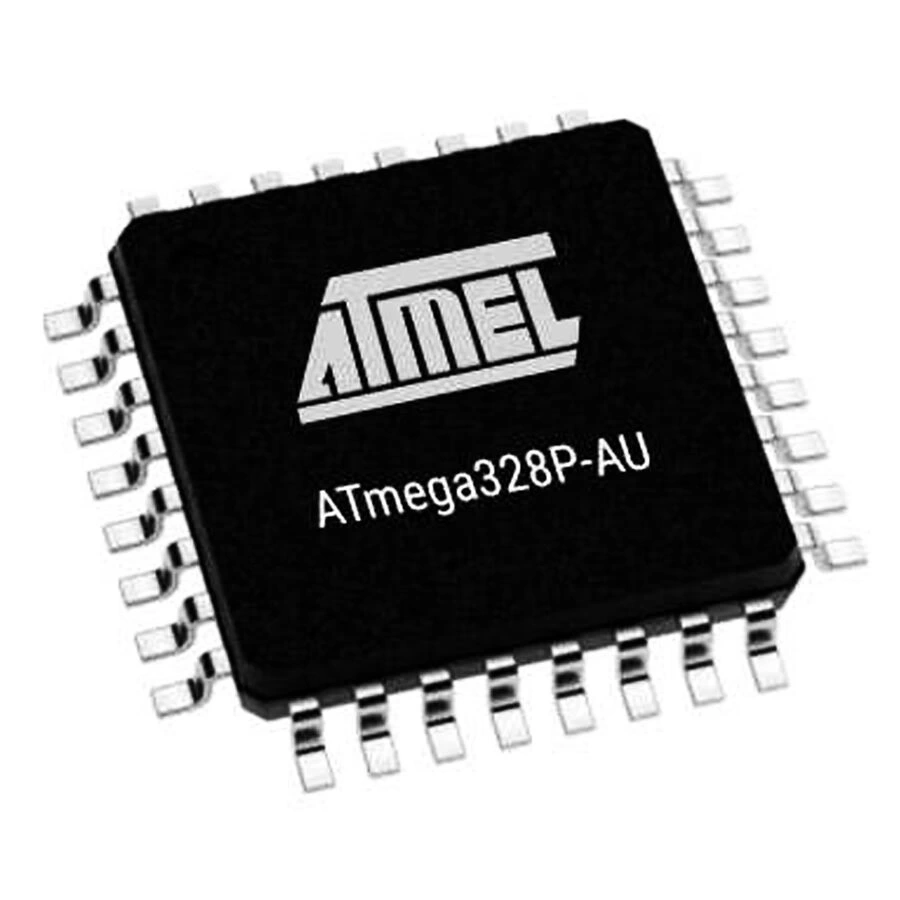

ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32
ATmega328P-AU, Arduino platformunun da temelini oluşturan popüler bir 8-bit AVR mikrodenetleyicidir. 20 MHz'e kadar çalışabilen bu TQFP-32 paketli SMD entegre, kompakt boyutu ve güçlü özellikleriyle öne çıkar.
32KB Flash bellek, 2KB SRAM ve 1KB EEPROM ile donatılmış olan bu mikrodenetleyiciler, geliştirme projelerinizde maksimum esneklik sağlar.
Çeşitli haberleşme protokollerini destekleyen ATmega328P-AU, elektronik komponentler kategorisinde en çok tercih edilen ve en yaygın kullanılan mikrodenetleyici ürünlerinden biridir.
Teknik Özellikler
ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology (eski Atmel)
- Mikrodenetleyici Serisi: AVR ATmega
- Model: ATmega328P-AU
- İşlemci Mimarisi: 8-Bit AVR RISC
- Maksimum Çalışma Frekansı: 20 MHz
- Program Belleği Tipi: Flash
- Program Belleği Boyutu: 32 KB (16K x 16-bit)
- SRAM Belleği: 2 KB
- EEPROM Belleği: 1 KB
- I/O Pin Sayısı: 23
- ADC Kanalları: 8 (10-bit)
- PWM Kanalları: 6
- Seri Haberleşme: 1 x USART, 1 x SPI, 1 x I²C (TWI)
- Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
- Kesme (Interrupt) Kaynakları: 26
- Çalışma Gerilimi: 1.8V - 5.5V
- Paket Tipi: TQFP-32 (SMD)
- Pin Sayısı: 32
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Watchdog Timer: Programlanabilir
- Brown-out Detector: Programlanabilir
- Dahili RC Osilatör: 8 MHz kalibrasyon ile
- Analog Karşılaştırıcı: Var
- Real-time Counter: Var
- Programlama Arayüzü: ISP, debugWIRE
- Güç Tüketimi (Aktif): ~5.2mA @ 5V, 16MHz
- Güç Tüketimi (Power-down): <1µA
- Programlama Döngüsü: 10,000 yazma/silme
- Veri Saklama Süresi: 20+ yıl @ 85°C
- RoHS Uyumluluğu: Evet
- Kılıf Boyutları: 7mm x 7mm x 1.0mm
Kullanım Alanları
ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Arduino Bazlı Projeler
- Özel Arduino kartları
- Arduino klonları ve minimalist tasarımlar
- Entegre PCB tasarımları
- Düşük güç tüketimli Arduino projeleri
- Birden fazla Arduino içeren sistemler
IoT ve Sensör Uygulamaları
- Kablosuz sensör ağ düğümleri
- Çevre koşulları izleme sistemleri
- Akıllı ev cihazları
- Enerji tasarruflu veri toplayıcılar
- Uzaktan izleme modülleri
Gömülü Kontrol Sistemleri
- Motor kontrol devreleri
- Robotik projeler
- Otomasyon sistemleri
- Endüstriyel sensör arayüzleri
- Akıllı güç yönetim sistemleri
Avantajlar ve Özellikler
ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin sağladığı avantajlar ve çözümler.
- Arduino Uyumluluğu: Arduino kartlarında kullanılan aynı çip olması sebebiyle kod uyumluluğu sağlar
- Geniş Ekosistem: Hazır kütüphaneler, örnekler ve topluluk desteği ile hızlı geliştirme
- Kompakt Boyut: TQFP-32 paketi ile PCB alanından tasarruf sağlar
- Düşük Güç Tüketimi: Çeşitli uyku modları ile batarya ömrünü uzatır
- Çoklu Haberleşme: UART, SPI ve TWI protokolleri ile çeşitli cihazlara bağlantı imkanı
- Analog Yetenekler: 10-bit ADC, analog karşılaştırıcı ve dahili referans voltajı
- 23 I/O Pini: Çoklu sensör ve aktüatör bağlantıları için yeterli I/O kapasitesi
- Güçlü Timer/Counter: PWM çıkışları, zaman ölçümü ve event sayacı olarak kullanılabilir
- Güvenilirlik: Endüstriyel sıcaklık aralığında çalışma kabiliyeti
- Yüksek Dayanıklılık: 10,000 kez yazılabilir Flash bellek ve 100,000 kez yazılabilir EEPROM
Programlama ve Geliştirme
ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: ATmega328P-AU, SMD formatta olduğu için doğrudan breadboard üzerinde kullanılamaz. TQFP32 - DIP28 adaptör kartı kullanarak prototipleme yapabilirsiniz. Alternatif olarak, Arduino kartını bootloader yükleyici olarak kullanıp, sonra mikrodenetleyiciyi hedef devreye taşıyabilirsiniz. Çipte Arduino bootloader'ı yüklü değilse, ISP programlayıcı (AVRISP mkII, USBasp vb.) kullanmanız gerekecektir. Bu çipi 5V veya 3.3V ile çalıştırabilirsiniz, ancak 20MHz kristal kullanırken 5V ile çalıştırmak daha güvenlidir. 3.3V ile çalıştırırsanız, maksimum 12MHz'e kadar stabil çalışır.
Programlama için gerekli ortam ve araçlar:
- Arduino IDE (Arduino uyumlu kodlama için)
- Microchip Studio / Atmel Studio (C/C++ veya Assembly ile düşük seviyeli kodlama için)
- AVRISP mkII, USBasp veya Arduino as ISP (programlayıcı olarak)
- TQFP32 adaptör kartı veya SMD programlama soketi
- Bootloader yüklü ise USB-TTL dönüştürücü
- Harici kristal osilatör (opsiyonel, dahili osilatör ile de kullanılabilir)
- Pull-up dirençleri, kapasitörler ve diğer pasif komponentler
Önemli port fonksiyonları:
- PORTB (PB0-PB7): Dijital I/O, kristal bağlantısı, SPI
- PORTC (PC0-PC6): Dijital I/O, ADC giriş, I2C/TWI
- PORTD (PD0-PD7): Dijital I/O, UART RX/TX, harici kesme
- RESET: PC6/RESET pini, programlama ve sistem reset için
- AREF: ADC için harici analog referans girişi
- AVCC: ADC için analog besleme voltajı
Sorun Giderme ve İpuçları
ATmega328P-AU SMD 8-Bit 20MHz Mikrodenetleyici TQFP-32 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SMD Lehimleme Zorlukları: Sıcak hava istasyonu veya reflow tekniği kullanın, flux uygulamayı unutmayın.
- Bootloader Yükleme Hatası: ISP bağlantılarını ve programlayıcı ayarlarını kontrol edin.
- Osilatör Sorunları: Doğru fuse ayarlarını yapın, kristal bağlantısında yüksek kaliteli kapasitörler kullanın.
- Çalışmayı Durdurma/Reset: Brownout detector'ı etkinleştirin ve güç kaynağınızı stabilize edin.
- Programlama Sorunları: Düşük programlama hızı seçin, pullup dirençlerinin varlığını kontrol edin.
Verimli Kullanım İpuçları
- Dahili 8MHz osilatörü kullanarak komponent sayısını azaltın
- Sleep modlarını etkin kullanarak pil ömrünü uzatın
- Interrupt'ları polling yerine tercih ederek performans ve enerji tasarrufu sağlayın
- ADC gürültüsünü azaltmak için AVCC'yi temiz güç kaynağına bağlayın
- Önemli verilerinizi EEPROM'a periyodik olarak yedekleyin
- Kuartz kristali yerine seramik rezonatör kullanarak maliyet ve alan tasarrufu yapın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz. Entegreler, diyotlar, transistörler ve daha fazlası.
Ürünleri İncele →
Projeleriniz için çeşitli Microchip PIC mikrodenetleyiciler. Farklı hız, bellek kapasitesi ve paket seçenekleri ile uygulamalarınıza güç katın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Programlayıcılar ve geliştirme kitlerinden pasif komponentlere kadar geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ATmega328P-AU'yu Arduino ile nasıl kullanabilirim?
Çipe Arduino bootloader'ı yükleyip, USB-TTL dönüştürücü ile programlayabilirsiniz. Adaptör kart ile breadboard üzerinde veya doğrudan PCB'ye lehimleyerek kullanılabilir.
TQFP-32 ve DIP-28 paketleri arasındaki fark nedir?
TQFP-32 SMD formatta ve daha kompakttır. DIP-28'den fazla pini vardır ve PCB'de daha az yer kaplar, ancak elle montajı daha zordur.
ATmega328P-AU için fuse ayarları nasıl yapılır?
ISP programlayıcı ve AVRdude, Microchip Studio veya Arduino IDE ile yapılır. Yanlış fuse ayarları çipi kilitleyebilir, dikkatli olun.
ATmega328P-AU lehimleme için öneriler nelerdir?
Flux kullanın, sıcak hava istasyonu veya reflow fırını tercih edin. İnce uçlu havya ile pin-pin lehimlemede, köprü oluşumuna dikkat edin.
Bu çipi 3.3V ile çalıştırabilir miyim?
Evet, 1.8V-5.5V aralığında çalışır. 3.3V'da maksimum frekans 12MHz'dir, 20MHz için 4.5V-5.5V gerekir. 3.3V sistemlerle doğrudan uyumludur.
Arduino bootloader'ı silindi, nasıl geri yüklerim?
ISP programlayıcı (USBasp, AVRISP) veya başka bir Arduino'yu ISP olarak kullanarak yeniden yükleyebilirsiniz. Arduino IDE'de 'Tools > Burn Bootloader' seçeneğini kullanın.
ATmega328P-AU ile batarya ömrünü nasıl uzatabilirim?
Sleep modlarını kullanın, düşük frekansta çalıştırın, kesintili çalışma yapın. Kullanılmayan periferalleri kapatın ve düşük voltajda stabil çalışan sensörler tercih edin.
Flash ve EEPROM bellek arasındaki fark nedir?
Flash bellek (32KB) program kodunu, EEPROM (1KB) kalıcı verileri saklar. Flash, sadece programlama sırasında yazılırken, EEPROM çalışma anında 100,000 kez yazılabilir.
