ATMEGA168PA-PU 8Bit 20Mhz Mikrodenetleyici DIP28

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28

ATmega168PA-PU, Microchip (eski Atmel) firmasının düşük güç tüketimli 8-bit AVR mikrodenetleyicisidir. DIP28 paketinde sunulan bu entegre, breadboard üzerinde kolay kullanım ve prototipleme için idealdir.

16KB Flash, 512 bayt EEPROM ve 1KB SRAM içeren bu mikrodenetleyiciler, küçük ve orta ölçekli projeler için güvenilir performans ve enerji verimliliği sunar.

picoPower teknolojisi ile donatılmış ATmega168PA-PU, çeşitli elektronik komponentler ile uyumlu çalışarak, Atmel mikrodenetleyici ailesinin Arduino platformuna uygun üyelerinden biri olarak öne çıkar.

Teknik Özellikler

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology (eski Atmel)
• Mikrodenetleyici Serisi: ATmega
• Model: ATmega168PA-PU
• İşlemci Mimarisi: 8-Bit AVR RISC
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 16.384 KB (16K x 16-bit)
• SRAM Belleği: 1 KB
• EEPROM Belleği: 512 Bayt
• I/O Pin Sayısı: 23
• ADC Kanalları: 8 (10-bit)
• PWM Kanalları: 6
• Seri Haberleşme: USART, SPI, I²C (TWI)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1 Analog Komparatör
• Kesme (Interrupt) Kaynakları: 24
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: DIP-28 (Dual Inline Package)
• Pin Sayısı: 28
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Detection: Programlanabilir
• Power-on Reset: Var
• Dahili Osilatör: 8 MHz (kalibre edilebilir)
• "PA" Versiyonu Özelliği: picoPower düşük güç teknolojisi
• Güç Tüketimi (Aktif): ~0.2mA @ 1MHz, 1.8V
• Güç Tüketimi (Power-down): <0.1µA @ 1.8V
• Programlama Arayüzü: ISP, debugWIRE
• Arduino Uyumluluğu: Evet (Arduino Pro Mini vb. kartlarda kullanılır)
• RoHS Uyumluluğu: Evet

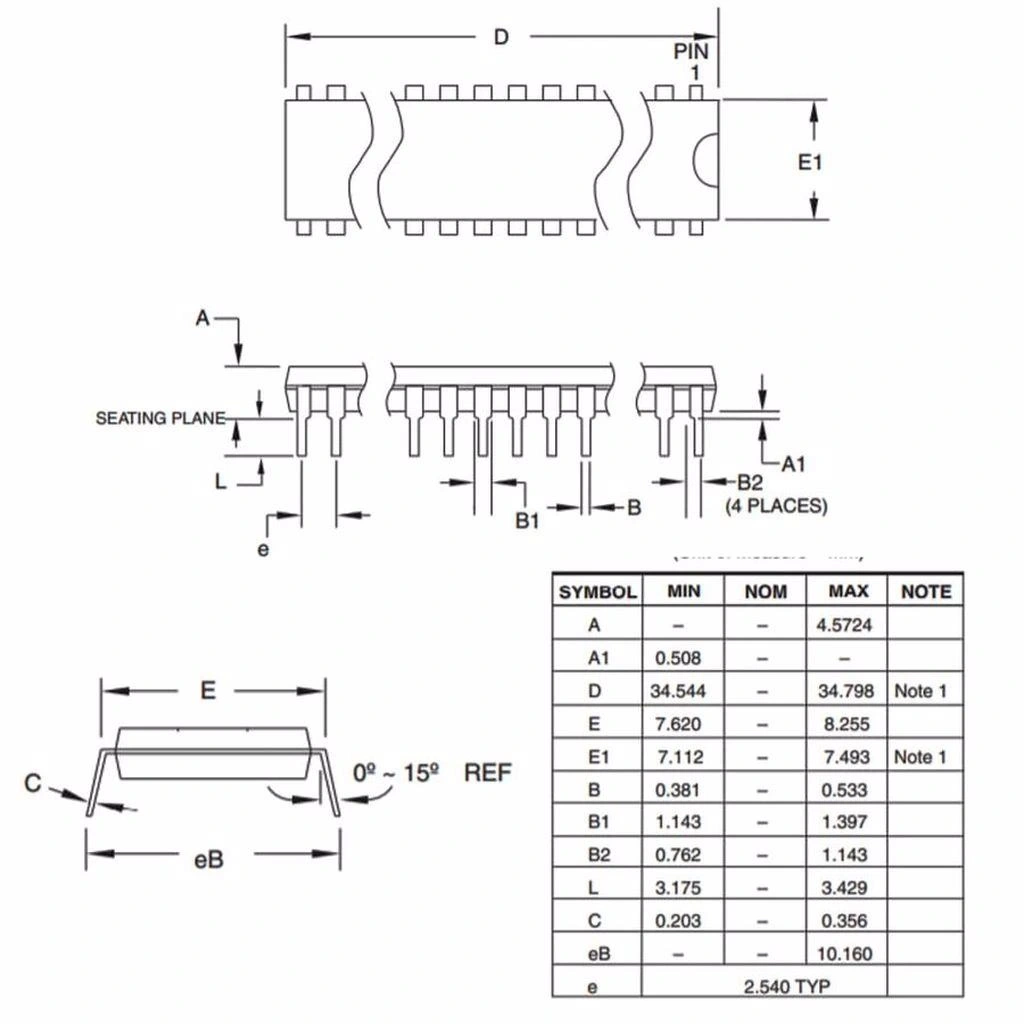

• Kılıf Boyutları: 35mm x 7.5mm x 4mm

Kullanım Alanları

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hobi ve Eğitim

• Arduino tabanlı DIY projeler
• Elektronik öğrenme kitleri
• Breadboard prototipleri
• Sensör arayüz modülleri
• Basit robot projeleri

Enerji Tasarruflu Uygulamalar

• Pil ile çalışan sensör düğümleri
• Uzaktan kumanda sistemleri
• Periyodik veri toplama cihazları
• Düşük güç alarm sistemleri
• Akıllı ev sensörleri

Endüstriyel Kontrol

• Küçük ölçekli otomasyon cihazları
• Veri toplama sistemleri
• Motor kontrol uygulamaları
• Dijital termo/higrometre üniteleri
• Basit PLC alternatifleri

Avantajlar ve Özellikler

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28'in sağladığı avantajlar ve çözümler.

• DIP Paketi: Breadboard uyumlu, kolay lehimlenebilir
• Düşük Güç Tüketimi: picoPower teknolojisi ile pil ömrünü uzatma
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme
• Arduino Uyumluluğu: Mevcut kütüphanelerden yararlanma
• Zengin Çevre Birimleri: ADC, PWM, USART, SPI, I²C
• Güç Yönetim Özellikleri: 6 farklı uyku modu
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Yeterli Bellek: Orta ölçekli projeler için 16KB Flash
• Kolay Programlama: ISP ve debugWIRE arayüzleri
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma

Programlama ve Geliştirme

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• Arduino IDE (bootloader yüklü ise)
• Atmel Studio veya Microchip Studio
• AVR-GCC ve AVRDUDE
• USBasp, AVR ISP, Arduino as ISP
• USB-TTL dönüştürücü (bootloader yüklü ise)
• DIP-28 ZIF soket (programlama için)
• ISP programlama kablosu

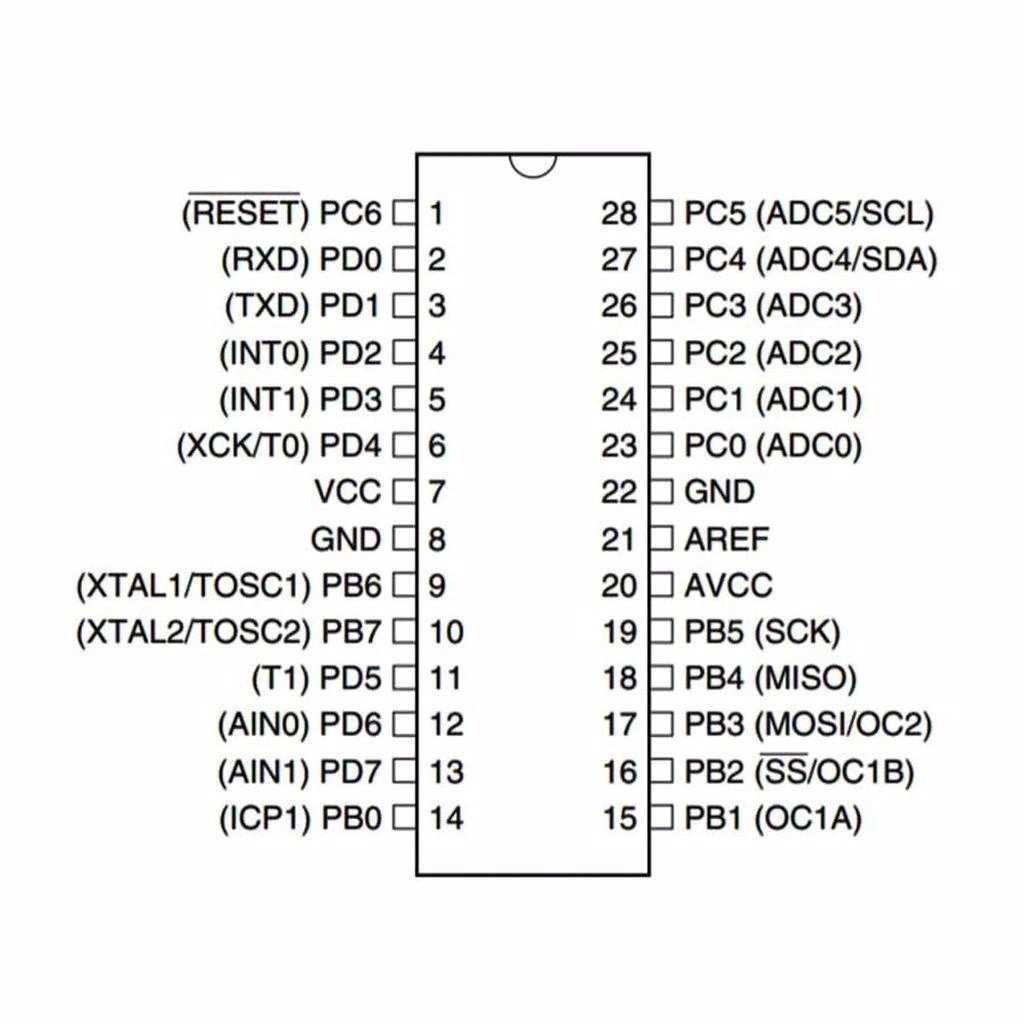

ATmega168PA-PU'nun önemli port yapıları:

• PORTB (PB0-PB7): Dijital I/O, Timer/Counter, SPI
• PORTC (PC0-PC6): Dijital I/O, ADC, I²C
• PORTD (PD0-PD7): Dijital I/O, USART, External Interrupt
• RESET: Sistem reset ve debugWIRE arayüzü
• XTAL1/XTAL2: Harici kristal bağlantısı
• VCC/GND: Güç ve toprak bağlantıları
• AVCC/AREF: Analog güç ve referans voltajı pinleri

Sorun Giderme ve İpuçları

ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ISP bağlantılarını ve programlayıcı seçimini kontrol edin
• Fuse Bit Ayar Sorunları: Yanlış osilatör seçiminden kaçının
• Arduino Bootloader Yükleme: Doğru bootloader dosyasını seçin
• Düşük Voltajda Çalışma Sorunları: BOD seviyesini uygun ayarlayın
• Sensör Okuma Hataları: AVCC bağlantısını ve bypass kapasitörlerini kontrol edin

Verimli Kullanım İpuçları

• Güç tüketimini azaltmak için uygun uyku modunu seçin
• PRR kaydı ile kullanılmayan modülleri kapatın
• Dahili RC osilatör kullanarak komponent sayısını azaltın
• Pil ile çalışan projelerde düşük voltaj algılama (BOD) seviyesini optimize edin
• Harici kesme (interrupt) kullanarak uyku modundan verimli uyanma sağlayın
• ADC ölçümleri için Noise Reduction uyku modunu tercih edin

Paket İçeriği

• ATmega168PA-PU 8-Bit 20MHz Mikrodenetleyici DIP28
