Arduino Toprak Nemi Algılama Sensörü

Arduino Toprak Nemi Algılama Sensörü

Arduino Toprak Nemi Algılama Sensörü, bitkilerin toprak nem seviyesini ölçen basit ve etkili bir modüldür. Topraktaki nem değerini elektriksel iletkenlik üzerinden algılayarak analogdan dijitale dönüştürür ve mikrodenetleyici ile okunabilir hale getirir.

Bu kullanışlı sensör, akıllı sulama sistemleri, bitki bakım projeleri ve tarım otomasyonu için ideal bir çözümdür. Arduino ile uyumlu olan sensör, hem analog hem de dijital çıkış sağlar.

Karşılaştırıcı devresi sayesinde hem analog değerler hem de ayarlanabilir eşik değerine göre dijital çıkış veren sensör potansiyometre ile hassasiyet ayarı yapılmasına olanak tanır.

Teknik Özellikler

Arduino Toprak Nemi Algılama Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Tipleri: Analog ve Dijital
• Analog Çıkış Aralığı: 0-1023 (10-bit ADC)
• Dijital Çıkış: HIGH (kuru toprak) veya LOW (nemli toprak)
• Hassasiyet Ayarı: Potansiyometre ile eşik değeri ayarlanabilir
• Algılama Probu: Nikel kaplama, çift çatal uç
• Prob Uzunluğu: ~60mm
• Kablo Uzunluğu: ~20cm (prob ve kontrol kartı arası)
• LED Göstergeler: Güç (kırmızı) ve dijital çıkış durumu (yeşil)
• Bağlantı Pinleri:
  • VCC - Güç girişi (3.3V-5V)
  • GND - Toprak
  • DO - Dijital çıkış
  • AO - Analog çıkış
• Kontrol Devresi Boyutlar: 30mm x 16mm x 7mm
• Çalışma Akımı: <20mA
• Çalışma Sıcaklığı: 0°C ~ +50°C
• Nem Algılama Aralığı: %0 (kuru) - %100 (tam doygun)
• Karşılaştırıcı Çipi: LM393

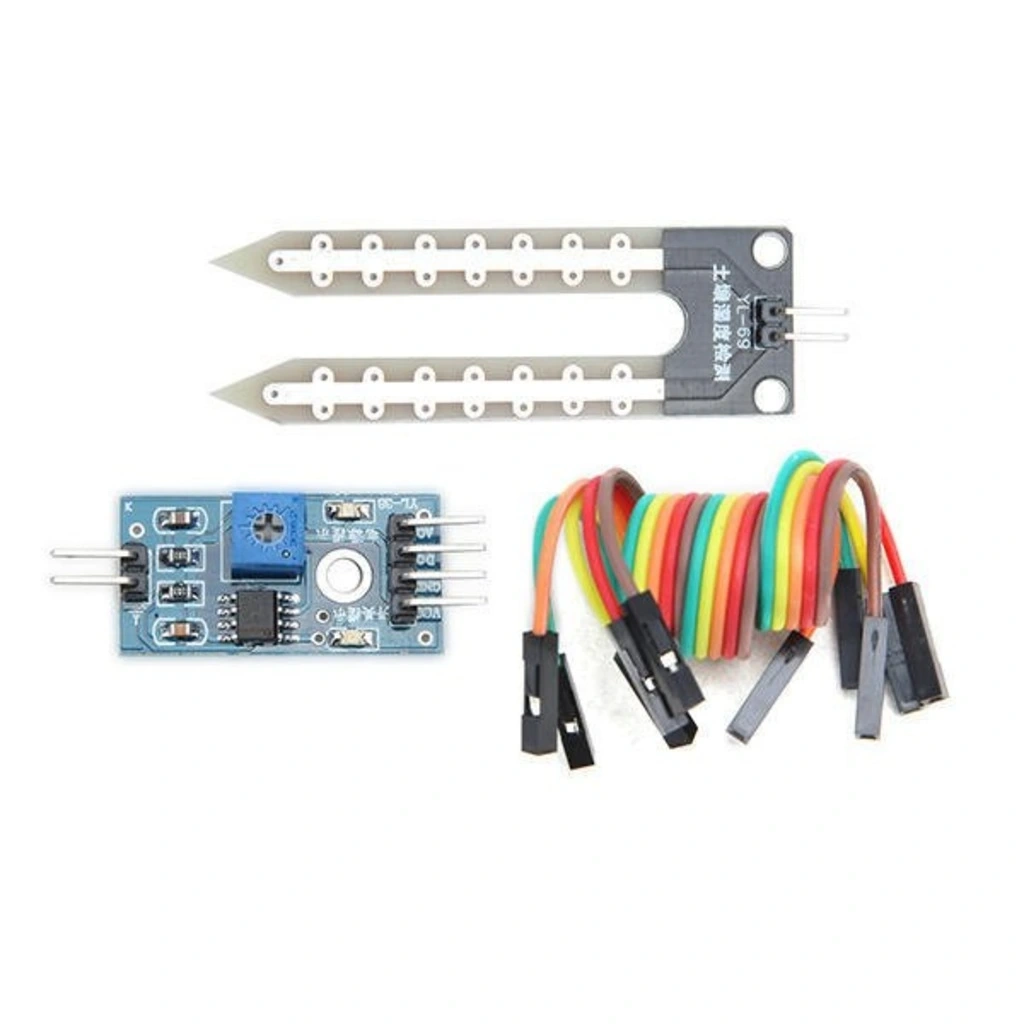

Paket İçeriği

Arduino Toprak Nemi Algılama Sensörü paketinde aşağıdaki ürünler bulunmaktadır.

• 1 x Toprak Nemi Algılama Sensörü Kontrol Kartı

Bağlantı ve Kullanım

Arduino Toprak Nemi Algılama Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Toprak nemi sensörünü Arduino'ya bağlamak için şu adımları izleyin:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• DO → Arduino Dijital Pin (örn. D2)
• AO → Arduino Analog Pin (örn. A0)

Bağlantı yapıldıktan sonra, sensörü toprağa yerleştirerek nem değerini ölçebilirsiniz. Modüller kategorisinden röle, LCD ekran gibi tamamlayıcı ürünlerle otomatik sulama sistemi geliştirebilirsiniz.

Uygulama Alanları

Arduino Toprak Nemi Algılama Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev ve Hobi Bahçeciliği

• Akıllı saksı sistemleri
• Otomatik sulama düzenekleri
• Bitki bakım asistanları
• İç mekan bitki izleme sistemleri
• Botanik deneyleri

Tarım ve Seracılık

• Hassas tarım uygulamaları
• Sera otomasyonu
• Sulama optimizasyonu
• Toprak koşulları izleme
• Su tasarrufu sistemleri

Eğitim ve AR-GE

• STEM eğitim projeleri
• Çevre izleme istasyonları
• Toprak araştırmaları
• IoT sensör ağları
• Uzaktan izleme sistemleri

Proje Örnekleri

Arduino Toprak Nemi Algılama Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Sulama Sistemi

Arduino UNO, toprak nemi sensörü, röle modülü ve bir su pompası kullanarak tam otomatik bir akıllı sulama sistemi geliştirebilirsiniz. Sensör, toprak nem seviyesini sürekli olarak izler ve belirli bir eşik değerinin altına düştüğünde, Arduino röleyi aktifleştirerek su pompasını çalıştırır. Sistem, toprak yeterince nemlendiğinde pompayı otomatik olarak durdurur. Ek olarak, RTC (Real Time Clock) modülü ekleyerek belirli zaman aralıklarında sulama yapacak şekilde programlayabilirsiniz. LCD ekran ile mevcut nem durumu ve son sulama zamanı gibi bilgileri görüntüleyebilirsiniz. ESP8266 WiFi modülü ekleyerek, sistemi uzaktan kontrol edebilir ve akıllı telefon uygulaması üzerinden izleyebilirsiniz.

Çok Noktalı Bitki İzleme İstasyonu

Arduino Mega, birden fazla toprak nemi sensörü, DHT22 sıcaklık/nem sensörü ve OLED ekran kullanarak kapsamlı bir bitki izleme istasyonu oluşturabilirsiniz. Her bir sensör farklı saksılara veya bitki yataklarına yerleştirilir ve her birinin nem seviyesi ayrı ayrı ölçülür. Sistem, hangi bitkinin suya ihtiyacı olduğunu renkli LED'ler ile gösterebilir (kırmızı: acil sulama gerekli, sarı: yakında sulama gerekecek, yeşil: nem yeterli). OLED ekranda tüm sensör verileri dönüşümlü olarak gösterilir. SD kart modülü ekleyerek uzun süreli veri kaydı yapabilir ve excel formatında dışa aktarabilirsiniz. Bu veri, bitkilerin zaman içindeki su ihtiyacı trendlerini analiz etmenize yardımcı olabilir.

IoT Tabanlı Tarım Takip Sistemi

Arduino Nano, toprak nemi sensörü, toprak sıcaklık sensörü, ESP8266 WiFi modülü ve güneş paneli kullanarak uzak tarım alanları için otonom bir izleme sistemi tasarlayabilirsiniz. Sistem, toprak nem seviyesini ve sıcaklığını ölçerek bu verileri internet üzerinden bir bulut platformuna (ThingSpeak, Blynk, vb.) iletir. Düşük güç tüketimi için derin uyku modu kullanılarak batarya ömrü uzatılır ve güneş paneli ile şarj edilebilir. Bulut platformu üzerinde oluşturulan grafikler ve geçmiş veriler ile tarım alanının durumu analiz edilebilir ve gerektiğinde sulama alarmları oluşturulabilir. Sistem, birden fazla noktaya yerleştirilerek geniş tarım alanlarını kapsayacak şekilde genişletilebilir ve LoRa veya GSM modülleri ekleyerek WiFi olmayan alanlarda da kullanılabilir.

Sorun Giderme ve İpuçları

Arduino Toprak Nemi Algılama Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Hatalı Okumalar: Probu temizleyin ve oksitlenmiş kısımları ince zımpara ile hafifçe temizleyin.
• Tutarsız Değerler: Birden fazla okuma yapıp ortalamasını alın, dengesiz ölçümleri filtrelemek için yazılımsal smoothing algoritmaları kullanın.
• Prob Korozyonu: Sensöre sadece ölçüm anında güç verin, sürekli güç vermekten kaçının.
• Kalibrasyon Sorunları: Kuru toprak ve ıslak toprakta referans değerleri alarak map() fonksiyonu ile kalibre edin.
• Dijital Çıkış Tetiklenmiyor: Potansiyometre ile hassasiyet ayarını kontrol edin ve gerekirse ayarlayın.

Performans İpuçları

• Farklı toprak tipleri için sensörü kalibre edin (kumlu, killi, torflu topraklar farklı iletkenlik özelliklerine sahiptir)
• Probu eşit derinlikte yerleştirmek için işaretleme yapın (derinlik ölçümleri etkileyebilir)
• Metal probların elektrolize karşı dayanıklılığını artırmak için paslanmaz çelik alternatifler değerlendirin
• Dış mekan uygulamalarında sensör devresini su geçirmez muhafaza içine alın
• Batarya ömrünü uzatmak için sensörü periyodik olarak açıp kapatacak sleep modu kodları kullanın
