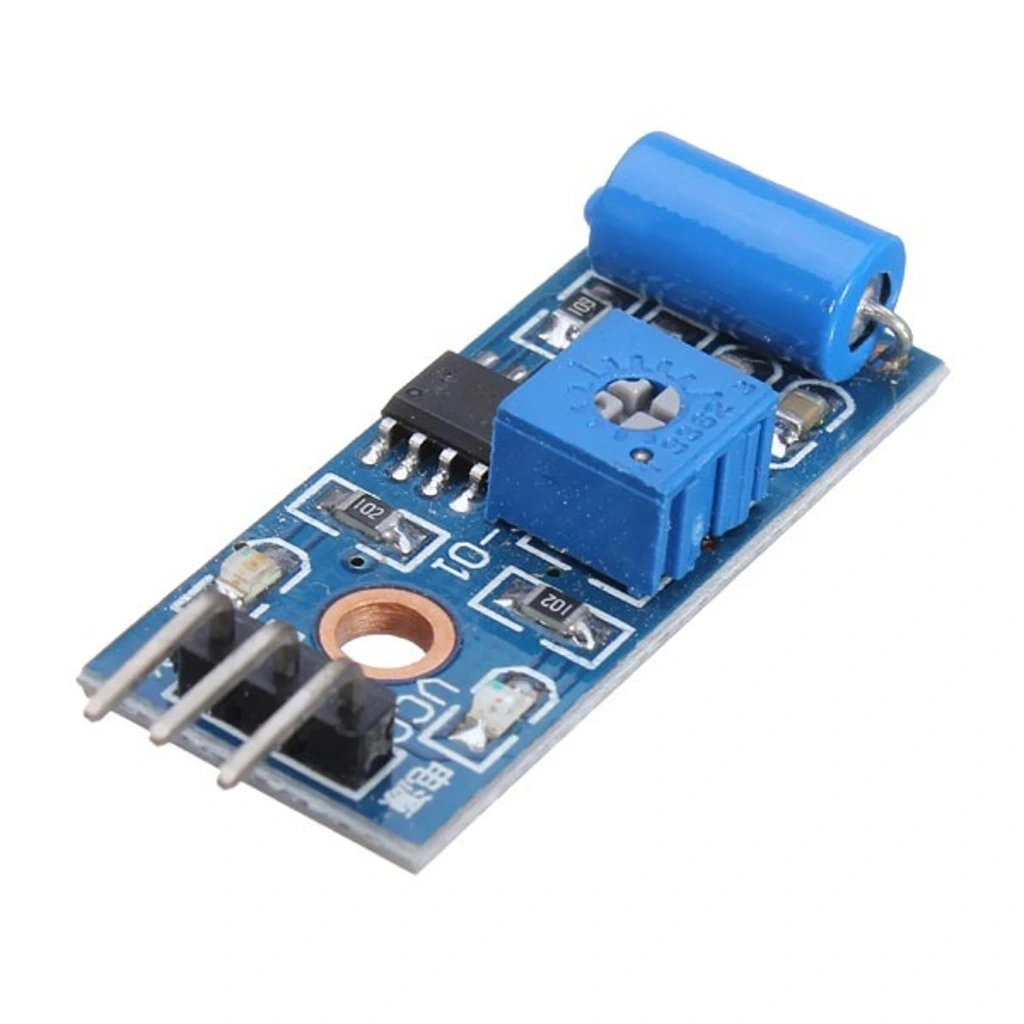

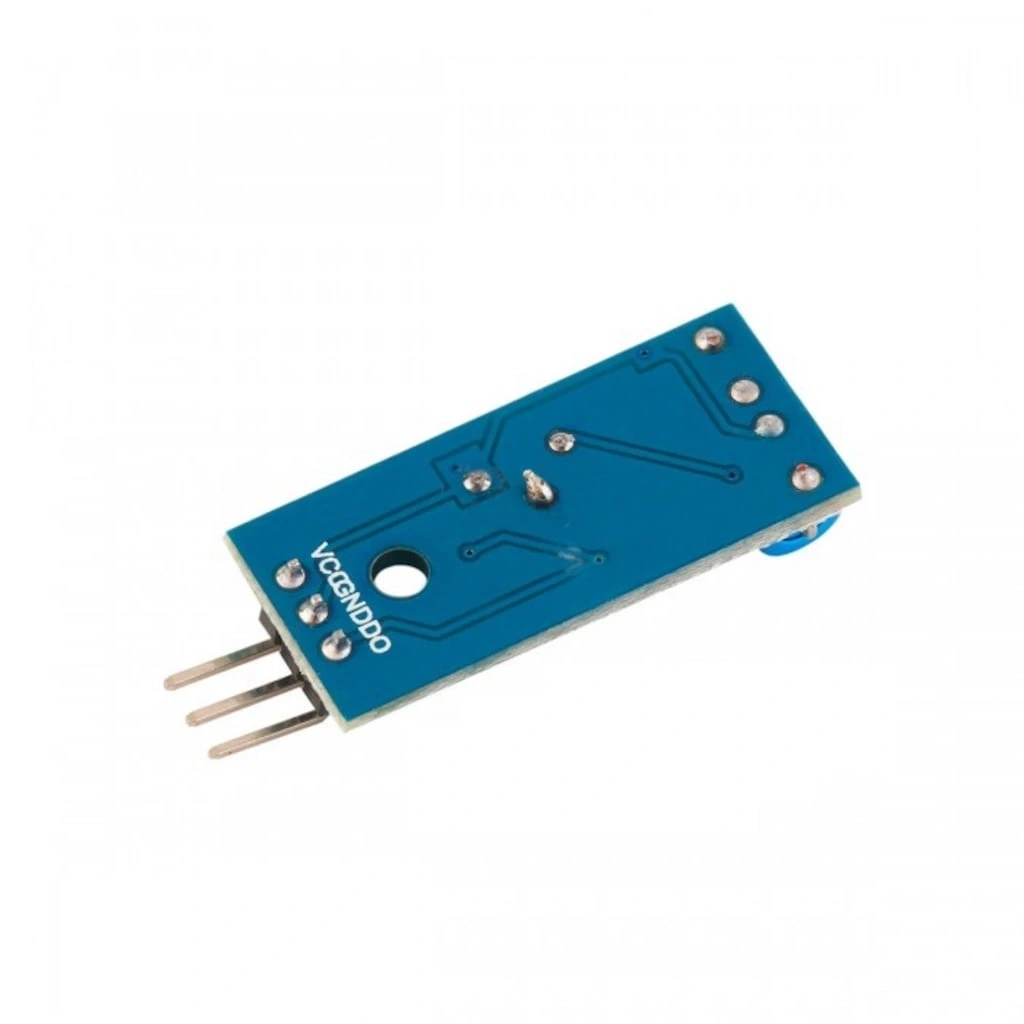

Arduino SW-420 NC Tipi Titreşim Sensör Modülü, çevresel titreşimleri algılamak ve ölçmek için tasarlanmış kompakt bir sensördür. Yaylı bir kontak mekanizması ile titreşim oluştuğunda elektrik devresinin durumunu değiştiren bu modül, alarm sistemleri ve hareket algılama uygulamaları için idealdir.

Modül üzerinde hassasiyet ayarı için potansiyometre bulunur ve hem dijital hem de analog çıkış sağlar. Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilen bu sensör, titreşim şiddetinin belirli bir eşik değerini aşıp aşmadığını belirleyebilir.

SW-420 sensör içeren bu modül, NC (Normalde Kapalı) tipi bir kontak yapısına sahiptir ve Modüller kategorisinde bulunan pratik bir komponenttir. Güvenlik sistemleri, hırsız alarmları ve titreşim izleme projeleri için uygun maliyetli bir çözüm sunar.

Teknik Özellikler

Arduino SW-420 NC Tipi Titreşim Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: SW-420 NC Tipi Titreşim Sensörü.
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Türleri: Dijital (0/1) ve Analog,
• Tetikleme Modu: NC (Normalde Kapalı)
• Algılama Hassasiyeti: Ayarlanabilir (potansiyometre ile)
• Çalışma Akımı: <15mA
• Bağlantı Pinleri:
  • VCC: Güç girişi (3.3V-5V)
  • GND: Toprak
  • DO: Dijital çıkış (0 veya 1)
  • AO: Analog çıkış (titreşim şiddeti)
• Göstergeler: Güç LED'i, Dijital çıkış gösterge LED'i
• Karşılaştırıcı Entegresi: LM393
• PCB Boyutları: 3.2cm x 1.4cm
• Montaj Delikleri: 2 adet, 3mm çapında
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Tepki Süresi: <1ms

Paket İçeriği

• 1 x Arduino SW-420 NC Tipi Titreşim Sensör Modülü

Bağlantı ve Kullanım

Arduino SW-420 NC Tipi Titreşim Sensör Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino'ya bağlantı yapmak için aşağıdaki şemayı kullanabilirsiniz:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• DO → Arduino Dijital Pin (örn. D2)
• AO → Arduino Analog Pin (örn. A0) - opsiyonel

Sensörü kullanmaya başlamadan önce, potansiyometre ile hassasiyet ayarını yapmanız gerekir. Potansiyometreyi saat yönünde çevirmek hassasiyeti artırır, yani daha küçük titreşimleri algılar. Saat yönünün tersine çevirmek ise hassasiyeti azaltır.

Dijital çıkış, titreşim algılandığında LOW (0) değerinden HIGH (1) değerine geçer (veya tersi, bağlantınıza göre). Analog çıkış ise titreşimin şiddetine bağlı olarak değişen bir değer verir, bu da daha hassas ölçümler yapmanıza olanak sağlar.

Sensörü doğru şekilde monte etmek önemlidir. Sert ve sabit bir yüzeye monte edilmesi, yanlış alarmları azaltır ve doğru ölçümler alınmasını sağlar. Titreşim kaynağına mümkün olduğunca yakın monte edilmelidir.

Uygulama Alanları

Arduino SW-420 NC Tipi Titreşim Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Hırsız alarm sistemleri
• Cam kırılma dedektörleri
• Kapı ve pencere güvenlik monitörleri
• Değerli eşya koruma sistemleri
• Araç güvenlik sistemleri

Makine Takibi

• Motor titreşim monitörleri
• Endüstriyel ekipman durumu izleme
• Arıza tespit sistemleri
• Kestirimci bakım uygulamaları
• Titreşim kaynaklı problem tespiti

Akıllı Ev Uygulamaları

• Çamaşır makinesi tamamlanma dedektörleri
• Kapı zili alternatifi
• Ayak trafiği algılama
• Yapısal güvenlik izleme
• Deprem erken uyarı prototipleri

Proje Örnekleri

Arduino SW-420 NC Tipi Titreşim Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Çamaşır Makinesi Tamamlanma Bildirimi

Arduino Nano, SW-420 titreşim sensörü, ESP8266 WiFi modülü ve bir pil kullanarak çamaşır makinenizin durumunu akıllı telefonunuza bildiren bir sistem tasarlayabilirsiniz. Sensör, çamaşır makinesinin kenarına monte edilir ve çalışma sırasındaki titreşimleri algılar. Titreşimler durduğunda, sistem çamaşır yıkama döngüsünün tamamlandığını anlar. Arduino, bu durumu WiFi üzerinden bir sunucuya iletir ve sunucu da size bildirim gönderir. Sistem, bir süre bekledikten sonra tekrar titreşim algılamazsa, yıkama işleminin gerçekten bittiğini doğrular. Düşük güç tüketimi için sleep modları kullanılabilir. Bu sayede, bir kat yukarıdayken bile çamaşırlarınızın hazır olduğunu bilirsiniz.

Deprem Algılama ve Erken Uyarı Sistemi

Arduino Mega, SW-420 titreşim sensörü, GPS modülü, GSM modülü ve bir LCD ekran kullanarak basit bir deprem algılama ve bildirim sistemi oluşturabilirsiniz. Sensör, zemin titreşimlerini algılar ve şiddetini ölçer. Belirli bir eşik değerinin üzerindeki titreşimler tespit edildiğinde, sistem GPS koordinatlarını kaydeder ve GSM modülü üzerinden belirlediğiniz numaralara SMS gönderir. LCD ekran üzerinde algılanan titreşim şiddeti ve zaman gösterilir. Sistem, yanlış alarmları önlemek için bir algoritma kullanarak kısa süreli ve anlık titreşimleri filtreleyebilir. Batarya yedeklemesi ile elektrik kesintilerinde de çalışmaya devam edebilir. Bu proje, deprem riski taşıyan bölgelerde erken uyarı prototipi olarak kullanılabilir.

Motosiklet Güvenlik Sistemi

Arduino Pro Mini, SW-420 titreşim sensörü, GPS modülü, GSM/GPRS shield ve bir buzzer kullanarak motosikletiniz için kapsamlı bir güvenlik sistemi tasarlayabilirsiniz. Sistem, park halindeki motosiklete dokunulduğunda veya hareket ettirilmeye çalışıldığında titreşimleri algılar. Alarm tetiklendiğinde, sistem sahibine konum bilgisi içeren bir SMS gönderir ve aynı zamanda sesli alarm çalar. GPS modülü sayesinde, motosikletin hareketini takip edebilir ve gerçek zamanlı konum bilgilerini alabilirsiniz. Sistem, uzaktan SMS komutları ile açılıp kapatılabilir. Düşük güç tüketimi için uyku modları kullanılır ve motosikletin aküsü üzerinden çalışabilir. Yanlış alarmları azaltmak için ayarlanabilir hassasiyet seviyesi vardır.

Sorun Giderme ve İpuçları

Arduino SW-420 NC Tipi Titreşim Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sürekli Tetiklenme: Potansiyometreyi hassasiyeti azaltacak şekilde ayarlayın ve sensörü sabit bir yüzeye monte edin.
• Titreşim Algılanmıyor: Hassasiyet ayarını artırın ve bağlantıları kontrol edin. Sensörün doğru yüzeye monte edildiğinden emin olun.
• LED Yanıyor Ama Çıkış Yok: Dijital pin bağlantılarını kontrol edin ve kodunuzda doğru pin tanımlamasını yapın.
• Tutarsız Tepkiler: Sensörün sıkıca monte edildiğinden emin olun ve güç kaynağının stabil olduğunu kontrol edin.
• Analog Değer Okunamıyor: Analog pin bağlantısını doğrulayın ve mikrodenetleyicinin analog giriş kapasitesini kontrol edin.

Performans İpuçları

• Titreşim kaynağına mümkün olduğunca yakın monte edin
• Yanlış alarmları azaltmak için titreşim eşiğini ortama göre ayarlayın
• Veri okuma sırasında ortalama alma yöntemini kullanın
• Ani titreşimleri filtrelemek için zaman gecikmesi ekleyin
• Daha hassas ölçümler için analog çıkışı tercih edin
