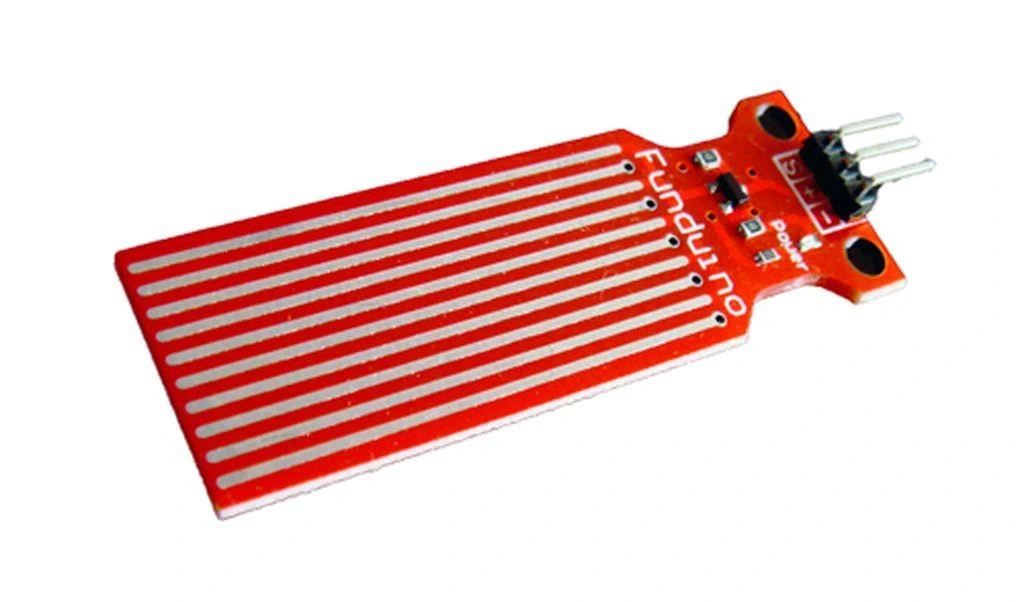

Arduino Su Seviyesi Yağmur-Rain Water Level Sensörü

Arduino Su Seviyesi Yağmur (Rain Water Level) Sensörü

Arduino Su Seviyesi Yağmur Sensörü, sıvı seviyesini ve yağmur damlaları gibi su birikintilerini algılayan çok yönlü bir modüldür. Üzerindeki iletken hatlar sayesinde su temasını hassas bir şekilde tespit edebilir ve analog değer olarak iletir.

Tasarımı gereği hem yağmur sensörü hem de su seviyesi sensörü olarak kullanılabilir. Sensör kartının tamamı kaplanmış veya yalnızca bir kısmı suya değdiğinde, algılama alanının büyüklüğüne bağlı olarak farklı değerler üretir.

Arduino ile kolayca entegre edilebilen bu Sensör, hava durumu istasyonları, ev otomasyonu, su seviye kontrol sistemleri ve sızıntı algılama projeleri için mükemmel bir çözümdür. Düşük maliyeti ve basit yapısı, öğrenciler ve hobi projeleri için ideal bir seçim yapar.

---

Teknik Özellikler

Arduino Su Seviyesi Yağmur Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: İletkenlik tabanlı su algılama sensörü
• Çıkış Tipi: Analog
• Çalışma Voltajı: 3.3V - 5V DC
• Çıkış Voltajı: 0V - VCC (su seviyesine bağlı olarak)
• Algılama Yüzeyi: 40mm x 16mm (yaklaşık)
• PCB Boyutları: 60mm x 20mm x 1,6mm (yaklaşık)
• Bağlantı Pinleri: VCC, GND, ANALOG OUT
• Konektör Tipi: 3-pin dişi header
• İletken Kaplama: Nikel altın kaplama
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Tepki Süresi: <100ms
• Hassasiyet: Su damlacıklarını algılayabilecek düzeyde
• Montaj Delikleri: 3.0mm çap, 2 adet
• Güç Tüketimi: <20mA
• Kablo Uzunluğu: Yaklaşık 20cm

---

Bağlantı ve Kullanım

Arduino Su Seviyesi Yağmur Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Su Seviyesi Yağmur Sensörünü Arduino'ya bağlamak oldukça basittir:

• VCC: Arduino 5V veya 3.3V pinine
• GND: Arduino GND pinine
• ANALOG OUT: Arduino'nun herhangi bir analog pinine (örn. A0)

Sensör, suyun iletkenlik özelliğini kullanarak çalışır. Sensör yüzeyine su değdiğinde, iletken hatlar arasında bir direnç değişimi meydana gelir. Bu değişim, analog değer olarak okunabilir. Su miktarı arttıkça, analog okuma değeri de değişir.

Analog pin üzerinden okunan değerler şu şekilde yorumlanabilir:

• Yüksek değerler (örn. 800-1023): Sensör kuru, su teması yok
• Orta değerler (örn. 400-800): Az miktarda su veya nem var
• Düşük değerler (örn. 0-400): Sensör üzerinde önemli miktarda su var

Bu değerler, kullanılan sensör modeli ve çalışma voltajına göre değişiklik gösterebilir. Kendi uygulamanız için en doğru eşik değerlerini belirlemek amacıyla sensörü test etmeniz önerilir.

Sensörü su seviye sensörü olarak kullanırken, sensörü dikey konumda yerleştirin. Bu şekilde su seviyesi yükseldikçe, daha fazla iletken hat su ile temas edecek ve analog okuma değeri değişecektir.

Yağmur sensörü olarak kullanırken, sensörü yatay veya hafif eğimli bir şekilde açık havaya yerleştirin. Yağmur damlaları sensör yüzeyine düştüğünde algılanacaktır.

Sensörün performansını artırmak için şu noktalara dikkat edin:

• Uzun süreli su teması, sensör üzerinde korozyona neden olabilir. Düzenli olarak kurutun ve temizleyin.
• İletken hatlar üzerinde birikebilecek tortu ve kiri, sensörü kullanmadığınız zamanlarda temizleyin.
• Gürültülü ortamlarda daha kararlı okumalar için birden fazla ölçüm alıp ortalamasını kullanın.
• Sensörün doğrudan güç kaynağıyla temasını engelleyin, bu kısa devreye neden olabilir.

---

Uygulama Alanları

Arduino Su Seviyesi Yağmur Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Yağmur algılama sistemleri
• Akıllı sulama kontrolleri
• Su sızıntı dedektörleri
• Otomatik pencere kapama sistemleri

Çevre İzleme

• Hava durumu istasyonları
• Yağmur ölçüm sistemleri
• Sel erken uyarı sistemleri
• İklim veri toplayıcıları

Su Kontrol Sistemleri

• Su deposu seviye monitörleri
• Akvaryum su seviyesi kontrolleri
• Hidroponik sistemler
• Drenaj pompa kontrolleri

---

Proje Örnekleri

Arduino Su Seviyesi Yağmur Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Yağmur Alarmı

Arduino Nano, su seviyesi sensörü, buzzer ve ESP8266 WiFi modülü kullanarak kapsamlı bir yağmur uyarı sistemi oluşturabilirsiniz. Sensör, balkon, açık veranda veya çamaşır asma alanı gibi yağmur alabilecek bir yere yerleştirilir. Yağmur damlaları sensöre düştüğünde, analog değer değişikliği algılanır ve sistem harekete geçer. Arduino, sensörden gelen değeri sürekli okur ve belirli bir eşik değerinin altına düştüğünde (yağmur algılandığında), buzzer ile sesli uyarı verir.

ESP8266 WiFi modülü üzerinden, mobil cihazınıza anlık bildirim gönderilir, böylece evde olmasanız bile, çamaşırlarınızın ıslanma riskini öğrenirsiniz. Sistem, yağmurun şiddetini de ölçebilir ve farklı alarm seviyeleri belirleyebilir. Güç tasarrufu için, Arduino sleep moduna alınabilir ve periyodik olarak uyanarak kontrol yapabilir.

Bu sistem, pil ile çalışacak şekilde tasarlanabilir ve solar panel ile şarj edilebilir. Ek olarak, hava durumu verileriyle karşılaştırma yapmak için internet bağlantısı kullanılabilir. Bu proje, özellikle yağışlı iklim bölgelerinde yaşayanlar için hayatı kolaylaştırır.

Otomatik Bitki Sulama Sistemi

Arduino UNO, su seviyesi sensörü, toprak nem sensörü, su pompası ve röle modülü kullanarak tam otomatik bir bitki sulama sistemi tasarlayabilirsiniz. Sistem iki ana bileşenden oluşur: toprak nem kontrolü ve su deposu seviye kontrolü. Toprak nem sensörü, saksıdaki nem seviyesini ölçer ve belirli bir eşik değerinin altına düştüğünde, Arduino röleyi tetikleyerek su pompasını çalıştırır.

Su seviyesi sensörü, su deposuna yerleştirilir ve depo boşaldığında bir uyarı verir veya sistemi korumak için pompayı devre dışı bırakır. LCD ekran ekleyerek, mevcut toprak nemi, son sulama zamanı ve depo durumu gibi bilgileri görüntüleyebilirsiniz. RTC (Gerçek Zamanlı Saat) modülü ile belirli saatlerde sulama programı oluşturabilirsiniz. ESP8266 WiFi modülü ekleyerek, sistemi uzaktan izleyebilir ve kontrol edebilirsiniz. Güç kesilmesi durumunda, sistem son ayarlarını EEPROM'da saklayabilir ve güç geldiğinde kaldığı yerden devam edebilir.

Bu sistem, evde veya ofiste bakımı zor olan bitkiler, küçük seralar veya balkon bahçeleri için idealdir. Ayrıca, farklı bitki türleri için özelleştirilebilir sulama programları eklenebilir.

Çok Fonksiyonlu Hava Durumu İstasyonu

Arduino Mega, su seviyesi yağmur sensörü, DHT22 sıcaklık/nem sensörü, BMP280 basınç sensörü, LDR ışık sensörü ve 128x64 OLED ekran kullanarak kapsamlı bir ev tipi hava durumu istasyonu oluşturabilirsiniz. Yağmur sensörü, yağmur algılamanın yanı sıra yağmur miktarını da kabaca ölçebilir.

Sistem, tüm sensörlerden gelen verileri toplayarak, mevcut hava durumu, yağmur olasılığı, sıcaklık trendi ve nem seviyesi gibi bilgileri OLED ekranda gösterir. SD kart modülü ekleyerek, toplanan verileri saatlik, günlük ve aylık olarak kaydedebilir ve uzun vadeli iklim analizleri yapabilirsiniz. ESP8266 WiFi modülü ile verileri ThingSpeak gibi IoT platformlarına yükleyebilir ve web üzerinden grafiklerle izleyebilirsiniz.

RTC modülü, tüm ölçümlerin doğru zaman damgalarıyla kaydedilmesini sağlar. Ek olarak, rüzgar hızı sensörü ve rüzgar yönü sensörü ile sistemi daha da geliştirebilirsiniz. Bu istasyon, özellikle hava durumuna bağlı aktiviteler planlayan kişiler, tarım ile uğraşanlar veya hava değişimlerini izlemek isteyen meraklılar için kullanışlı bir projedir.

Sistem, 3D baskı bir muhafaza içine yerleştirilerek dış ortamda kullanıma uygun hale getirilebilir.

---

Sorun Giderme ve İpuçları

Arduino Su Seviyesi Yağmur Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Tutarsız Okumalar: Sensör pinlerini temizleyin ve kuru tutun. Analog okumalar arasında kısa gecikmeler ekleyin. Birden fazla okuma yapıp ortalama değeri kullanın.
• Düşük Hassasiyet: Sensör yüzeyinin tamamen temiz olduğundan emin olun. Referans voltajını kontrol edin. Gerekirse harici bir voltaj bölücü ile hassasiyeti artırın.
• Korozyon: Kullanım sonrası sensörü kurulayın. Koruyucu şeffaf akrilik sprey uygulayın (iletken hatları kapatmadan). Düzenli bakım ve temizlik yapın.
• Yanlış Alarmlar: Eşik değerlerini ortam koşullarına göre ayarlayın. Okuma öncesi sensörü kısa süre enerjilendirin. Daha uzun gecikme süreleri kullanın.
• Elektriksel Gürültü: Sensör kablolarını kısa tutun veya blendajlı kablo kullanın. Güç kaynağına filtreleme kapasitörleri ekleyin. Topraklama bağlantısını iyileştirin.

Performans İpuçları

• Sensörün ömrünü uzatmak için, sürekli okuma yerine belirli aralıklarla ölçüm yapın.
• İletken hatları temiz tutmak için %70 izopropil alkol ile periyodik temizlik yapın.
• Dış mekanda kullanım için hava koşullarına dayanıklı bir muhafaza içine yerleştirin.
• Yağmur sensörü olarak kullanırken, hafif eğimli monte edin ve birikinti oluşumunu önleyin.
• Su seviyesi ölçümlerinde, sensörü tamamen suya daldırmayın, sadece iletken kısımların temas ettiğinden emin olun.

---

Paket İçeriği

• 1x Arduino Su Seviyesi Yağmur (Rain Water Level) Sensörü

---
