Arduino Buzzer Ses Kartı

Arduino Buzzer Ses Kartı

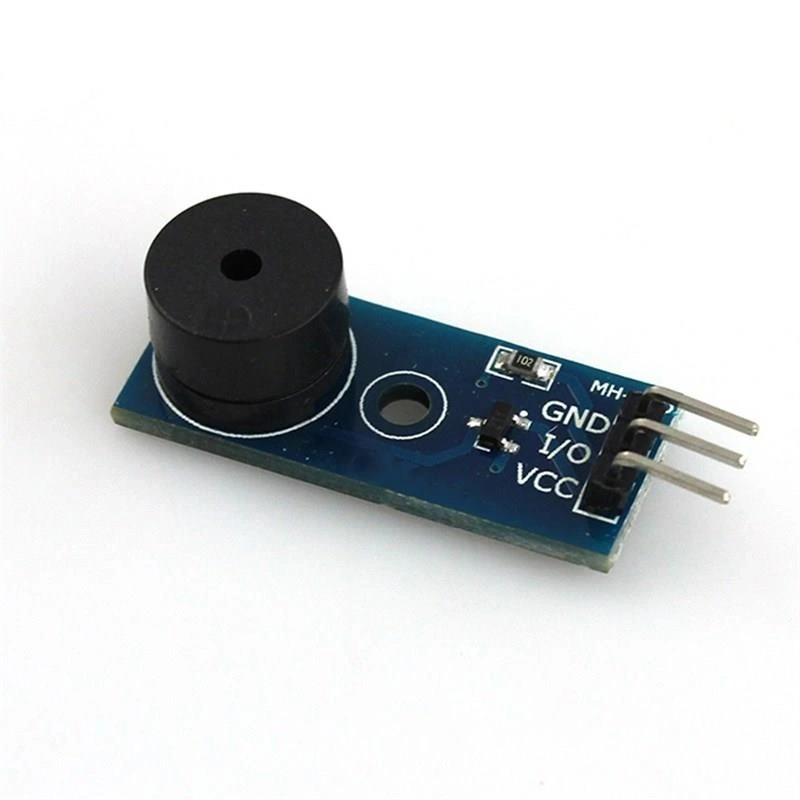

Arduino Buzzer Ses Kartı, elektronik projelerinizde ses çıkışı sağlamak için tasarlanmış kompakt bir modüldür. Pasif buzzer içeren bu kart, farklı tonlarda sesler, melodiler ve uyarı sinyalleri üretmenize olanak tanır.

Tek bir dijital pin ile kontrol edilebilen bu modül, Arduino ve diğer mikrodenetleyiciler ile kolayca entegre edilebilir. Alarm sistemleri, uyarı cihazları ve interaktif projelerinizde sesli geri bildirim sağlamak için idealdir.

PCB üzerinde bulunan 3-pin standart bağlantı yapısı sayesinde breadboard veya jumper kablolarla projelere hızlıca dahil edilebilir. Modüller kategorisinde bulunan bu ses kartı, eğitim projeleri ve prototipleme çalışmaları için uygun maliyetli bir ses çözümüdür.

Teknik Özellikler

Arduino Buzzer Ses Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Buzzer Tipi: Pasif Piezo buzzer.
• Çalışma Voltajı: 3.3V-5V DC
• Kontrol Tipi: PWM (Pulse Width Modulation),
• Frekans Aralığı: ~20Hz-20kHz
• Ses Seviyesi: ~85dB (5V, 10cm mesafede)
• Bağlantı Pinleri:
  • S: Sinyal girişi (dijital/PWM)
  • + (VCC): Güç girişi (3.3V-5V)
  • - (GND): Toprak
• Güç Tüketimi: 5-15mA (ses seviyesine bağlı)
• Sürücü Devresi: Transistör arayüzü
• PCB Boyutları: 22mm x 16mm (yaklaşık)
• Montaj Delikleri: 2 adet, 2mm çapında
• Çalışma Sıcaklığı: -20°C ~ +70°C

Paket İçeriği

• 1 adet Arduino Buzzer Ses Kartı

Bağlantı ve Kullanım

Arduino Buzzer Ses Kartının Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Arduino'ya bağlantı yapmak için aşağıdaki şemayı kullanabilirsiniz:

• S (Sinyal) → Arduino Dijital Pin (tercihen PWM pini, örn. D3, D5, D6, D9, D10, D11)
• + (VCC) → Arduino 5V veya 3.3V
• - (GND) → Arduino GND

Buzzer modülünü kontrol etmek için iki temel yöntem vardır:

1. Basit ses çıkışı için digitalWrite() fonksiyonu kullanabilirsiniz. HIGH ve LOW değerleri arasında hızlıca geçiş yaparak ses üretebilirsiniz.

2. Daha kontrollü ve farklı tonlarda sesler için Arduino'nun tone() fonksiyonu idealdir. Bu fonksiyon, belirtilen frekansta kare dalga üretir ve buzzer'ın o frekansta ses çıkarmasını sağlar.

Ayrıca, noTone() fonksiyonu ile ses çıkışını durdurabilirsiniz. Birden fazla notu art arda çalarak melodiler oluşturabilir veya delay() fonksiyonu ile seslerin süresini kontrol edebilirsiniz.

Uygulama Alanları

Arduino Buzzer Ses Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Alarm ve Uyarı Sistemleri

• Güvenlik alarmları
• Yangın ve duman dedektörleri
• Su seviyesi uyarıları
• Zamanlayıcı ve hatırlatıcılar
• Acil durum bildirimleri

İnteraktif Projeler

• Müzik kutuları
• Elektronik oyunlar
• Robotik projeleri
• Dokunmatik ses arayüzleri
• Sesli geri bildirim sistemleri

Eğitim ve Hobiler

• Elektronik müzik deneyleri
• STEM eğitim kitleri
• Kod öğrenimi projeleri
• Sesli göstergeli sensör uygulamaları
• Başarı ve hata bildirimleri

Proje Örnekleri

Arduino Buzzer Ses Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Müzik Kutusu

Arduino Nano, buzzer ses kartı, birkaç buton ve bir potansiyometre kullanarak kompakt bir dijital müzik kutusu oluşturabilirsiniz. Sistem, Arduino'nun flash belleğinde saklanan popüler melodileri çalabilir. Butonlar farklı şarkıları seçmek için kullanılırken, potansiyometre tempo ayarını kontrol eder. Her nota, tone() fonksiyonu kullanılarak doğru frekansta çalınır ve notalar arasındaki gecikmeler tempoyu belirler. Şarkı listesine "Doğum Günün Kutlu Olsun", "Star Wars" tema müziği veya klasik eserlerden kısa bölümler ekleyebilirsiniz. LED'ler ekleyerek müzikle senkronize görsel efektler oluşturabilirsiniz. Bu proje, çocuklar için eğlenceli bir müzik oyuncağı veya elektronik öğrenimi için harika bir başlangıç projesidir.

Akıllı Saksı Nem Monitörü

Arduino UNO, toprak nem sensörü, buzzer ses kartı ve bir LED ekran kullanarak bitki bakımı için akıllı bir nem monitörü geliştirebilirsiniz. Toprak nem sensörü, saksıdaki toprağın nem seviyesini ölçer ve Arduino bu veriyi analiz eder. Nem seviyesi belirli bir eşiğin altına düştüğünde, buzzer modülü farklı bir melodi çalarak kullanıcıyı bitkinin sulanması gerektiği konusunda uyarır. LED ekran, anlık nem seviyesini yüzde olarak gösterir. Buzzer, sadece gündüz saatlerinde aktif olacak şekilde programlanabilir. Ayrıca, bir haftalık nem verilerinin kaydedilmesi ve grafik olarak gösterilmesi mümkündür. Bu proje, ev bitkilerinin bakımını kolaylaştırır ve bitki sağlığını sürdürmeye yardımcı olur.

Elektronik Simon Oyunu

Arduino Mega, buzzer ses kartı, dört renkli LED ve dört buton kullanarak klasik Simon hafıza oyununun elektronik bir versiyonunu yapabilirsiniz. Oyun, rastgele bir sırada LED'leri yakarak ve her LED için farklı bir ton çalarak başlar. Oyuncu, bu sırayı doğru bir şekilde tekrar etmelidir. Her başarılı turdan sonra, oyun bir adım daha ekleyerek zorluk seviyesini artırır. Buzzer, her LED için farklı bir tonda ses çıkarır - örneğin kırmızı için düşük, sarı için orta, yeşil ve mavi için daha yüksek notalar. Yanlış bir seçim yapıldığında, buzzer hata sesi çıkarır. Yüksek skor, EEPROM'da saklanabilir. Oyun, temel hafıza becerilerini geliştirmeye yardımcı olur ve kodlama kavramlarını öğrenmek için eğlenceli bir yoldur.

Sorun Giderme ve İpuçları

Arduino Buzzer Ses Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Ses Çıkmıyor: Bağlantıları kontrol edin ve buzzer'a doğru sinyalin gittiğinden emin olun. PWM pini kullandığınızdan emin olun.
• Düşük Ses Seviyesi: Besleme voltajını kontrol edin, 5V besleme ile daha yüksek ses elde edilir.
• Distorsiyonlu Ses: Frekansı düşürün veya yükseltin, bazı frekanslar buzzer için optimal olmayabilir.
• Sesler Arasında Gecikme: tone() fonksiyonları arasında noTone() kullanın ve zamanlama için millis() fonksiyonunu tercih edin.
• Sürekli Ses Çalıyor: noTone() fonksiyonu ile ses çıkışını sonlandırdığınızdan emin olun.

Performans İpuçları

• Profesyonel müzik nağmeleri için nota frekans tablolarını kullanın
• Melodi için dizilerde nota ve süreleri saklayarak kod okunabilirliğini artırın
• Yüksek frekansta uzun süre kullanmaktan kaçının, buzzer ömrünü uzatır
• Ses yüksekliğini kontrol etmek için PWM duty cycle değerlerini ayarlayın
• Birden fazla buzzer kullanarak çok sesli melodiler oluşturabilirsiniz
